Пескоструйная камера — стационарное оборудование, предназначенное для обработки деталей в замкнутом пространстве, что позволяет повторно использовать абразив и защищает оператора и помещение от пыли.
1. По принципу подачи абразива бывают:
· Инжекторные камеры:
- Принцип: Воздух и абразив подаются по разным шлангам. В соплодержателе создается разряжение, которое «засасывает» абразив из бункера.
- Область применения: Легкие работы, снятие нагара, матирование стекла, очистка тонкостенных деталей, где важна деликатность.
- Преимущества: Низкий расход воздуха, меньший износ сопла, доступная цена. Возможность использовать крупный абразив при малом потреблении воздуха.
· Напорные камеры:
- Принцип: Абразив находится в баке под давлением. Сжатый воздух выталкивает смесь воздуха и абразива по одному шлангу с высокой скоростью.
- Область применения: Тяжелая промышленность, удаление глубокой коррозии, окалины, старой многослойной краски, обработка литья.
- Преимущества: Производительность в 3–5 раз выше, чем у инжекторных; возможность работы с тяжелыми фракциями абразива.
2. Технические переменные и конструктивные узлы
При выборе и эксплуатации необходимо учитывать следующие компоненты:
Система вентиляции (фильтрации):
- Удаляет пылевую взвесь из рабочей камеры. Пыль оседает на фильтрующем элементе. Если фильтр имеет импульсную систему очистки, то фильтроэлемент продувается в автоматическом режиме, стряхивая пыль в отстойник.
- Для интенсивной работы (более 2 часов в смену) обязательна камера с автоматической импульсной очисткой фильтров. Ручная встряска фильтра ведет к частым остановкам процесса.
Важность: без эффективной вентиляции видимость внутри камеры падает через 30 секунд работы.
Система рекуперации:
Правильно разделить на два типа:
- Естественная рекуперация – абразив возвращается в емкость за счёт силы тяжести. Просто падая в сборную воронку или напорный бак. Очистки абразива не происходит.
- Принудительная рекуперация (циклон): не только возврат абразива на повторное использование, но и очистка абразива от пыли и разбитых частиц. Реализуется за счёт прохождения абразива через циклон рекуперации. Движение абразива по системен обеспечивается работой вентилятора.
Важность: принудительная система рекуперации важна в случаях, когда используется хрупкие типы абразива или отделяемые от обрабатываемых изделий покрытия способны сильно разбавить абразив, снизив его эффективность и усугубив запыленность камеры.
Рабочая зона и габариты
Необходимо учитывать не только внешние размеры, но и «полезный» внутренний объем. Наличие поворотных столов или выдвижных кареток критично для тяжелых деталей (свыше 50 кг).
Защита смотрового окна
Золотой стандарт - 3 слоя защиты:
- сетка — предназначена для того, чтобы мелкий рикошет не расколол плёнки или стекло раньше времени. То есть, при рикошете маленького камушка, он ударится в металлическую сетку, оставив расходное стекло целым;
- расходное стеклоили плёнка — это расходный материал, им нужно запасаться впрок. Нет волшебных материалов, способных уверенно сопротивляться абразиву. Любой материал будет достаточно быстро матироваться и мутнеть;
- триплекс — самый близкий к лицу оператора слой. Является «страховочным», спасет оператора, если из камеры попытается вылететь что-нибудь особо крупное. Триплекс прмет удар и на даст осколкам попасть в лицо человека.
Материал сопла:
· Карбид вольфрама: Расчетный ресурс - 600 часов.
· Карбид бора: ресурс 1000 часов (оптимально для агрессивных абразивов типа электрокорунда).
Выбор пескоструйной камеры
Шаг 1: Определение типа загрязнения и материала детали.
Напорная и эжекторная (инжекторная) камера отличаются скоростью работы.
Напорная может быть во много раз мощнее эжекторной.
Поэтому для снятия сложных загрязнений при минимальном затраченном времени правильно выбрать напорную камеру.
Если затраченное время не критично, можно обратить внимание на эжекторную (инжекторную) камеру. Также инжекторная камера удобна при обработке стекла (или других хрупких изделий), т.к. за счёт меньшей мощности способна обработать поверхность более деликатно, не нанеся повреждений.
Шаг 2: Расчет требуемой производительности.
Скорость очистки напрямую зависит от объема подаваемого на камеру воздуха.
Эжекторные варианты будут расходовать не более 1500 л/минуту, но и чистить не быстрее 3 м2/час (номинально)
Напорный камеры потребуют не менее 2000 л/минуту, но и скорость очистки будет высокой.

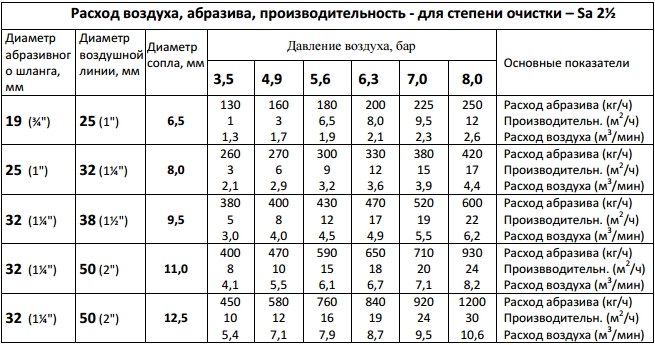

Зависимость расхода/скорости обработки напорных пескоструйных установок в таблице:
Шаг 3: Выбор системы рекуперации.
Если работать предстоит с объемными загрязнениями, способными ощутимо разбавить абразив пылью и легкими частицами, стоит смотреть в сторону принудительной рекуперации с очисткой рекуперируемого абразива.
Если требуется работа с очень крупным и тяжелым абразивом – преимущество будет иметь естественная рекуперация, т.к. в ней нет необходимости транспортировать абразив до циклона вверх. То есть тяжелый абразив попадает на повторный круг только за счёт своего веса.
| Характеристика | Инжекторная камера | Напорная камера |
|---|---|---|
| Скорость очистки | Низкая/Средняя | Высокая |
| Расход воздуха | 0.4 – 1.2 м³/мин | от 2.0 м³/мин и выше |
| Глубина очистки | Поверхностная (Sa 2) | Глубокая (до Sa 3) |
| Сложность конструкции | Простая | Сложная (бак под давлением) |
| Стоимость владения | Низкая | Средняя (выше износ шлангов) |
Кросс-валидация и проверка на ошибки
Ошибка: Попытка использовать напорную камеру для матирования тонкого стекла.
Результат: Высокая кинетическая энергия приведет к бою стекла или появлению впадин в месте обработки.
Ошибка: Использование речного песка в закрытых камерах.
