Осушители воздуха для компрессоров

Атмосферный воздух содержит в себе значительное количество влаги в зависимости от температуры окружающей среды, сезона и местоположения. Вспомните природное явление, когда утром выпадает роса после жаркой ночи. Перепад температур провоцирует влажность и образуется туман, состоящий из множества мелких капель воды.

Или, например, запотевшая бутылка с охлажденной водой, который переместили из холодильника в жаркую комнату. Испарение влаги будет оседать на стенках чаши в виде капель.

В физике есть термин «точка росы» - эта та температура до которой должен охладится воздух, чтобы влага начала конденсироваться в каплю. Сухость сжатого воздуха это один из основных регламентированных стандартов ГОСТ и ISO. Исправность работы пневмоинструмента, компрессора напрямую зависит от этих критериев.

Сырой сжатый воздух способствует:

• Некачественной покраске деталей, неравномерности окрашивания поверхности
• Взаимодействуя со смазочными маслами подвергает износу технику и как следствие увеличивает стоимость ремонта
• Конденсат негативно влияет на изделия, прошедшие пескоструйную обработку
• Ограничивает область производства для тех отраслей, где влага недопустима: фармакологическая, пищевая, литьевая промышленность и производство электротехники

Избавиться от этих проблем помогают осушители сжатого воздуха.

Как работает

Чтобы разобраться какой именно осушитель выбрать, обратите внимание что ведь модельный ряд делиться на:

1. Рефрижераторные
2. Адсорбционные
3. Мембранные

Рефрижераторные

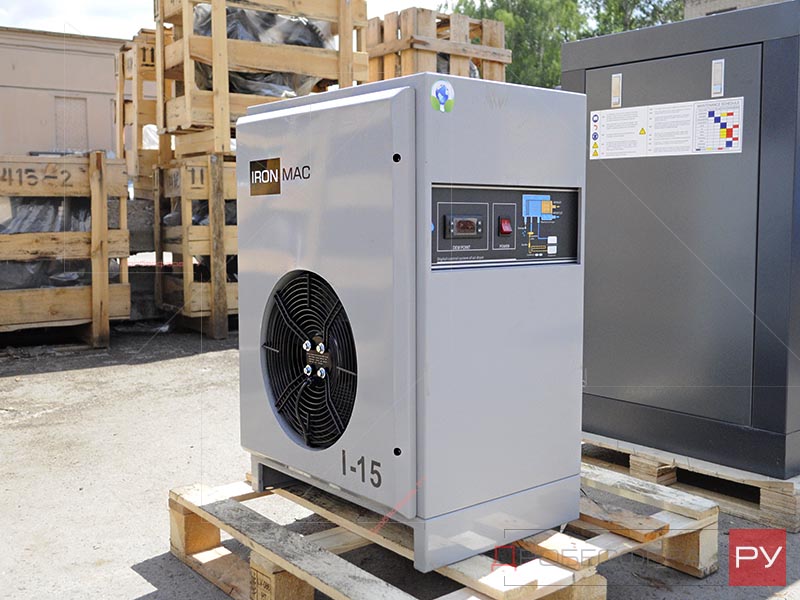

Рефрижераторная система охлаждает поступающий воздух из компрессора в первом теплообменнике, затем во втором теплообменнике под воздействием хладагента сжатые воздушные массы охлаждаются до «точки росы» +3 С с последующим отделение конденсата и удалением его из системы, тем самым осушая воздух от влаги.

Такие установки экономичны, долговечны, надежны и не требуют трудоемкого технического обслуживания. При подборе обращайте внимание на производительность компрессора-она должна быть на 20% меньше производительности агрегата.

Адсорбционные

Делятся на два типа регенерации: холодного и горячего. Что такое «адсорбция»? Это поглощение вещества поверхностным слоем – адсорбата. В установках с холодной регенерацией в качестве адсорбента используют активированный оксид алюминия с цеолитом – это «губки» из алюмосиликата, созданного на базе кальция и натрия.

Конструкция с гарантированной точкой росы до -40°С состоит из двух вертикальных колонн, расположенных параллельно. Они работают поочередно. Циклы чередуются и длятся от 5 до 10 минут. Для установки времени используется одно кристальный микрокомпьютер PIC.

Он прост в использовании и надежен в работе. Первая колонна используется для «осушения» сжатого воздуха, другая в это время работает в режиме десорбции (это, удаление из его пор молекул поглощенного вещества - адсорбата).

В комплект осушителя входят два магистральных фильтра:

• На входе устанавливается первый фильтр, который снижает концентрацию масляных паров и удаляет мельчайшие частицы. Это «фильтр тонкой очистки»;
• На выходе из установки установленный фильтр «задерживает» пыль и грязь;
• Обе «башни» оснащены электромагнитными клапанами с глушителями, через которые в атмосферу, после регенерации с адсорбентом выводится сухой сжатый воздух. Потери его составляют в размере 15%;
• Эксплуатация этого оборудования без указанных фильтров может привести к утрате адсорбентом своих функциональных характеристик.

Информационное табло данного устройства достаточно простое:

• On/off – вкл/выкл автоматической системы колонн;
• Красный свет – происходит процесс осушки в колонне;
• Зеленый свет – происходит процесс регенерации в колонне;
• Также указано время до смены цикла в колоннах.
