Камера Contracor ECO-E-140S

Расширенная гарантия до 5 лет ?

Расширенная гарантия на оборудование предоставляется при заключении сервисного контракта*

Уточняйте у менеджера условия предоставления расширенной гарантии.

Предлагаемая модель относится к ряду позиций базовой комплектации и представляет собой основной функциональный модуль комплекса для абразивоструйной обработки.



Популярность именно такой комплектации эжекторных пескоструйных камер ECO-E-140S объясняется более доступной ценой и возможностью использования дополнительного оснащения, купленного на вторичном рынке.



Немецкая компания Контракор сделала оборудование пескоструйной обработки деталей, которое можно без вреда для людей и другого оснащения использовать в помещении.



Назначение

Агрегат востребован как на промышленных предприятиях, так и в частных мастерских по созданию дизайн-проектов, обслуживанию автотранспортных средств и других услуг. Эжекторный тип камеры обусловливает возможность обработки не только твердотельных материалов, но и таких хрупких объектов как стекло или керамика.



Функции, выполняемые при наличии такой модели камеры, включают:

  • полировку и матирование поверхности;
  • создание определенной структуры, рельефа;
  • повышение степени шероховатости для лучших адгезивных свойств;
  • декорирование, вплоть до создания 3D-рисунков в толще прозрачных материалов с использованием трафаретов;
  • очистка от загрязнений не жировой природы;
  • устранение наростов, наплывов, нагара, окалины, ржавчины, лакокрасочных покрытий и прочего.



Конструкция агрегата

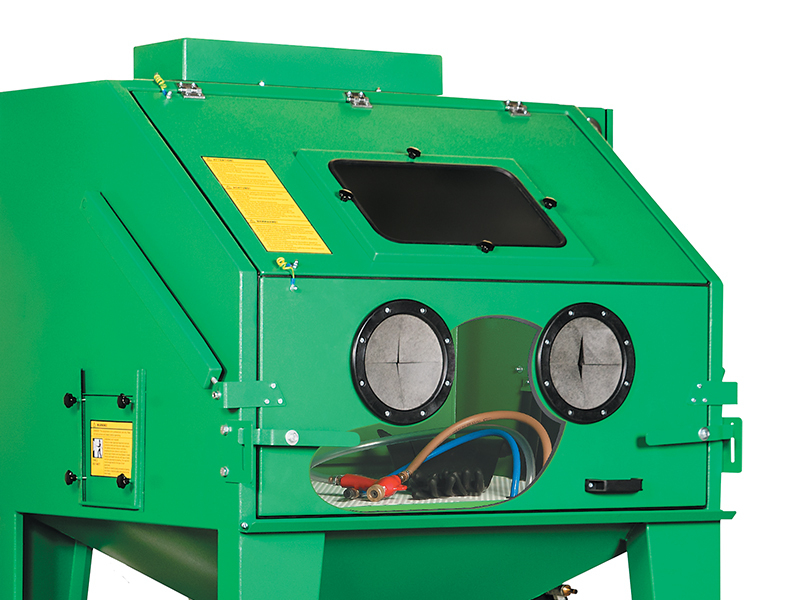

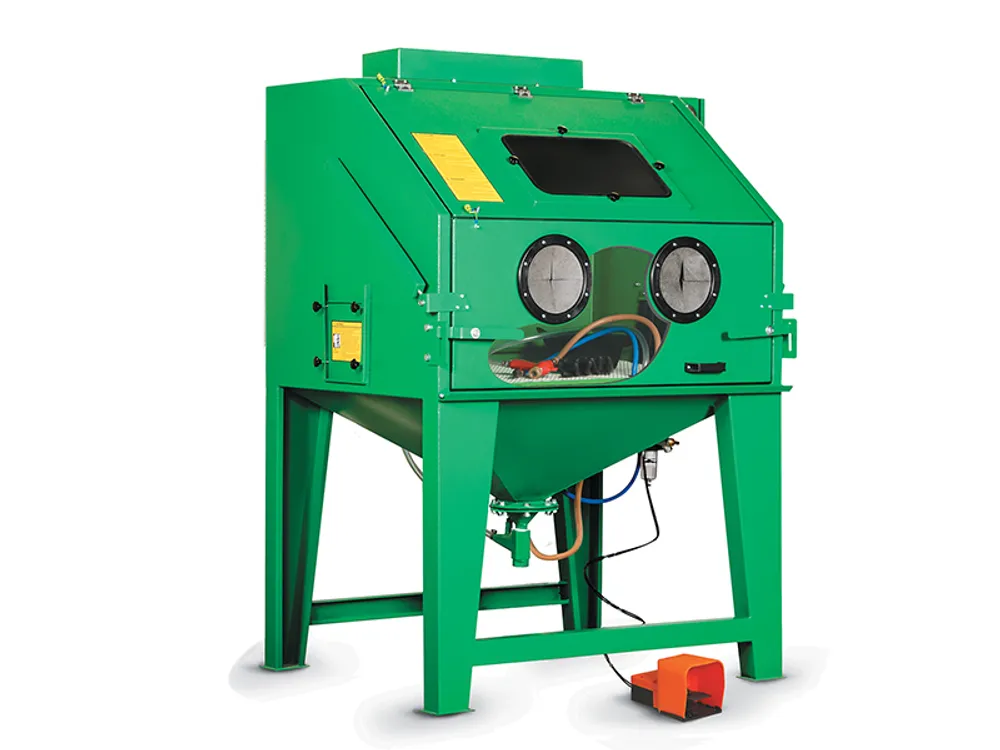

Комплектация предлагает основной модуль в виде цельносварной стальной кабины, включающей:

  1. абразивоструйный пистолет с дозатором и подведенными двумя рукавами для отдельной подачи абразива и сжатого воздуха;

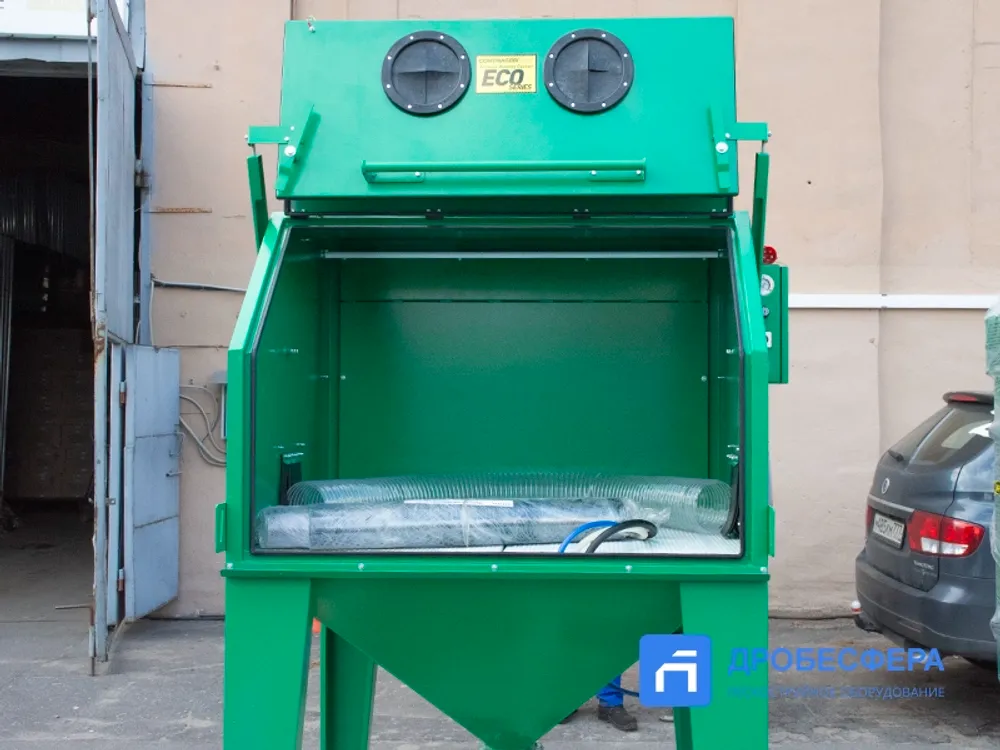

  2. люк для фронтальной загрузки деталей, а также проходные двери с боков для обработки длинномеров;
  3. панель управления с манометром и регулятором давления;
  4. переднюю стенку с отверстиями для рук оператора с прикрепленными перчатками, нивелирующими статический разряд.



Комплектацией предусмотрена ручная очистка абразива. Для этого нужно периодически извлекать состав из емкости под кабиной, просеивать через сито, а затем снова загружать в бункер подачи абразива. В комплектацию не входит компрессор, а также не предусмотрена система очистки воздуха перед сбросом в атмосферу.



Технические характеристики

Эжекторная камера ECO-E-140S способна обрабатывать в час до 3 кв. метров деталей, вес которых может достигать 350 кг.



На параметры производительности кабины влияет:

  • диаметр сопла, давление пневмопотока;
  • тип выполняемой операции, желаемый результат;
  • характеристики абразива, свойства материала, из которого выполнен объект обработки;
  • плотность снимаемого или пробиваемого слоя, количество этапов воздействия на поверхность.



Рабочее давление камеры может составлять 5-12 атмосфер. В зависимости от давления и размера сопла расход сжатого воздуха может составлять от 250 до 2930 литров в минуту. Повышение интенсивности обработки влечет увеличение расхода пневморесурса и абразива.



Принцип работы

При закрытом люке и нажатии ногой на педаль кабина герметизируется. На пистолет подается пневмопоток, создающий разрежение в корпусе пистолета. Под воздействием разрежения в корпус всасывается абразивный песок и смешивается с пневмопотоком. Далее абразивно-воздушная струя направляется оператором, удерживающим пистолет, в нужную точку поверхности.



Отработанный состав накапливается в емкости под кабиной. Периодически необходимо извлекать абразив, очищать его и загружать в бункер подачи. Это нужно учитывать при расчете необходимого времени для выполнения обработки.



Разгерметизация кабины происходит только после очистки воздуха от пыли. Для этого агрегат подключается к вытяжной вентиляции с обеспечением фильтрации через фильтр-камеру, устанавливаемую дополнительно. Очищенный воздух сбрасывается в атмосферу.



Рекомендации производителя

Эжекторная пескоструйная камера ECO-E-140S без фильтра работает при подключении к источнику сжатого воздуха и системе вентиляции. Потребуется дополнительная установка фильтр-камеры или другого фильтрующего устройства, пневмоагрегата с необходимыми характеристиками или подключение к общезаводской пневмосети через распределитель.



Желательно обшить кабину изнутри резиной, чтобы исключить активный износ кабины, а также уменьшить шумовой эффект. Продлить срок эксплуатационной пригодности агрегата – не сложная задача.



Необходимо своевременно проводить техобслуживание и профилактический ремонт, менять износившиеся детали и расходные материалы в соответствии с рекомендациями производителя, обезжиривать и просушивать детали перед загрузкой в кабину.



Купить эжекторные камеры ECO-E-140S без фильтра по адекватной цене вы можете в нашем интернет-магазине в любое время Доставка аппаратов осуществляется без задержек после оплаты оформленного заказа.



На все вопросы, касающиеся комплектации, монтажа и эксплуатации пескоструйных камер, вы получите исчерпывающие ответы наших менеджеров.



В случае необходимости технического обслуживания оборудования или его ремонта обращайтесь к компетентным специалистам компании Дробесфера на электронную почту mail@drobesfera.ru или по телефонам:

8 (800) 505-39-51 – звонок бесплатный по РФ

+7 (499) 283-45-33 – для звонков из Москвы

Производитель Contracor ?




Comprag Group выпускает продукцию под торговыми марками Comprag, Contracor и Conspray.

Основные производственные мощности Comprag Group сосредоточены на предприятии ООО "Машиностроительный завод "КОМПРАГ", Московская область, Россия.

Тип кабины ?


По типу работы пескоструйные камеры делятся на два типа: эжекторные (инжекторные) и напорные. Отличаются производительностью и потреблением воздуха.

Эжекторная ?


Эжекторная – абразиво-воздушная смесь создается в пистолете. Насыщенность абразивом – низкая. Емкость для абразива – без давления.

Максимальная номинальная производительность не превышает 3 м2 в час при SA2 ½

Электрическое подключение ?




Сколько вольт необходимо для работы электрических компонентов оборудования. Сила тока в данном параметре не указывается.

220 В
Тип оборудования Пескоструйная камера
Единица измерения шт
Загрузка изделий в камеру ?

Размеры открываемых элементов равны соответствующим габаритам камеры.

Фронтальная ?


Открывается вся передняя панель.

Вентиляция камеры ?


Наличие в комплекте поставки системы вентиляции.


Нет
Фильтр камеры ?


Наличие в системе вентиляции фильтрующего элемента.

Нет
Очистка фильтрующего элемента Нет
Резиновая облицовка стен ?


Наличие в камере внутренней отделки рабочей камеры резиной. Резина амортизирует удары абразива, защищая металлические элементы от износа.

Нет
Проходные двери встроенные ?


Форточки, расположенные в боковых стенках (дверях) камеры. Расположены четко друг напротив друга. Имеют небольшие размеры.

Предназначены для помещения в камеру и секционной обработки длинномеров типа швеллеров или балок.


Да
Стол поворотный с путями ?


Наличие в комплекте поставки круглого поворотного стола на опорном подшипнике с приставной рамой.

Приставная рама предназначена для выкатывания на неё поворотного стола и возможности загрузки тяжелых изделий.


Опция ?

Отсутствует в базовой комплектации оборудования. Для её заказа необходимо предупредить менеджера, что Вам она необходима.

Вспомогательное оборудование ?

Оборудование, без которого корректная работа оборудования невозможна или же его наличие облегчает и ускоряет рабочий процесс

Для работы пескоструйной камеры требуется воздушный компрессор с осушителем ?


Обратитесь к менеджеру нашей компании. Он поможет подобрать подходящий компрессор и предложит выгодное решение.

Размер смотрового окна мм ?





476x296
Внутренние размеры камеры мм ?


Внутренние размеры рабочего пространства.

При выборе размера исходя из размеров обрабатываемых деталей необходимо учитывать, что изделие не просто должно «уместиться» в камере.

Ещё должно остаться свободное пространство для перемещения пескоструйного сопла, рук оператора и манипуляций с самим изделием.

1350х1120х960
Габариты загрузочного проема мм ?



885х1240
Габариты встроенных проходных дверей мм ?


Размер проходных отверстий для пескоструйной обработки длинномерных заготовок.


200х200
Страна изготовления Россия ?


Любимая наша страна.

Макс. масса очищаемой детали кг ?

Максимальный вес обрабатываемой заготовки, допустимый для загрузки в камеру

350
Макс. рабочее давление камеры бар ?

Максимальное давление, на котором способна работать пескоструйная камера.

12
Мин. рабочее давление камеры бар ?

Давление, которого будет достаточно для начала подачи абразиво-воздушной смеси. В случае с напорными емкостями- также для закрытия клапана и герметизации сосуда.

5
Производительность камеры м2/час ?

Производительность указывается номинальная для степени очистки SA 2 1/2. При очистке ровного участка поверхности.

Максимальной заявленной производительности можно добиться при подаче максимального объема воздуха и с соплом соответствующего диаметра.

3
Мин. расход воздуха камеры л/мин ?

Минимальный расход воздуха камеры при установке соответствующего сопла.

250
Макс. расход воздуха камеры л/мин ?

Максимальный объем воздуха, способный пройти через камеру при установке соответствующего сопла.

2930
Рекуперация абразива камеры ?

Система автоматического возврата абразива обратно в емкость для абразива.

Естественная ?

Естественная рекуперация – абразив возвращается в емкость под собственным весом, т.к. емкость находится под рабочим столом.

Габариты камеры мм 1255х1650х2185
Вес камеры кг 309

Производитель оставляет за собой право без уведомления покупателя менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.



Последние изменения уточняйте у менеджеров перед покупкой оборудования.
