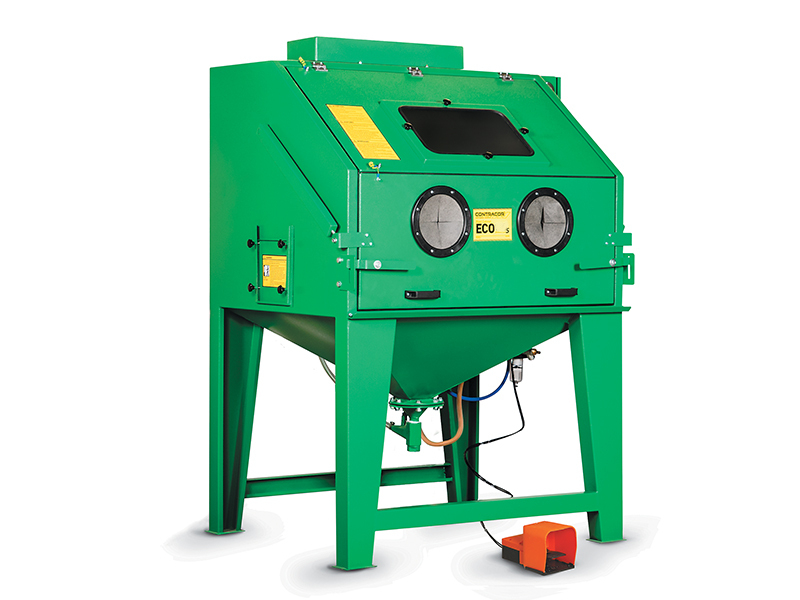

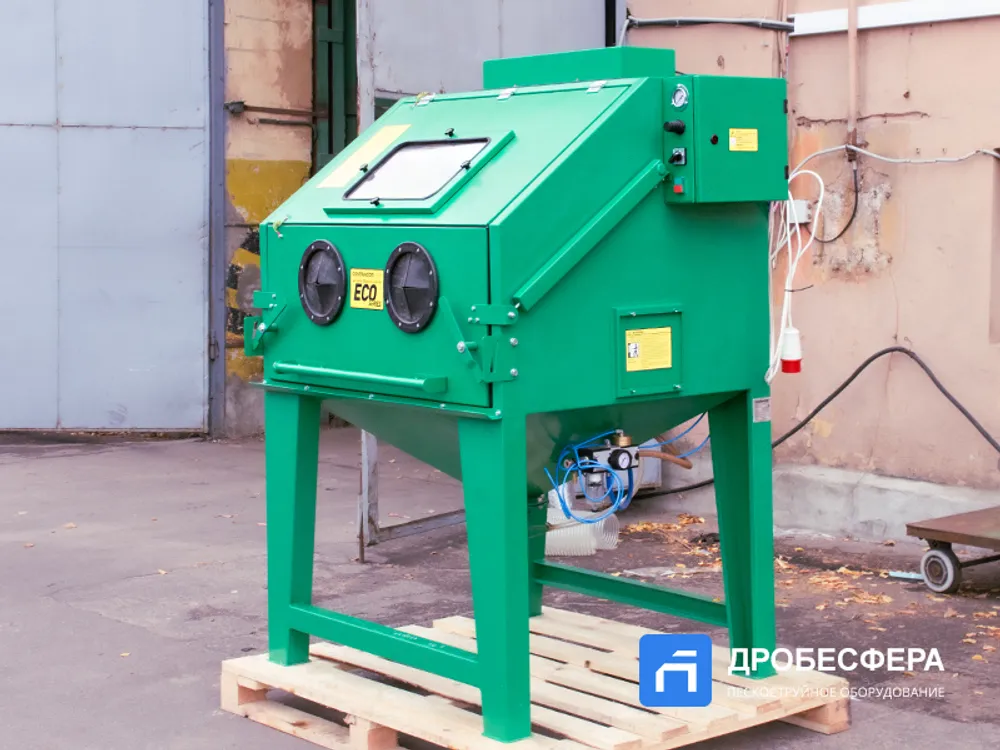

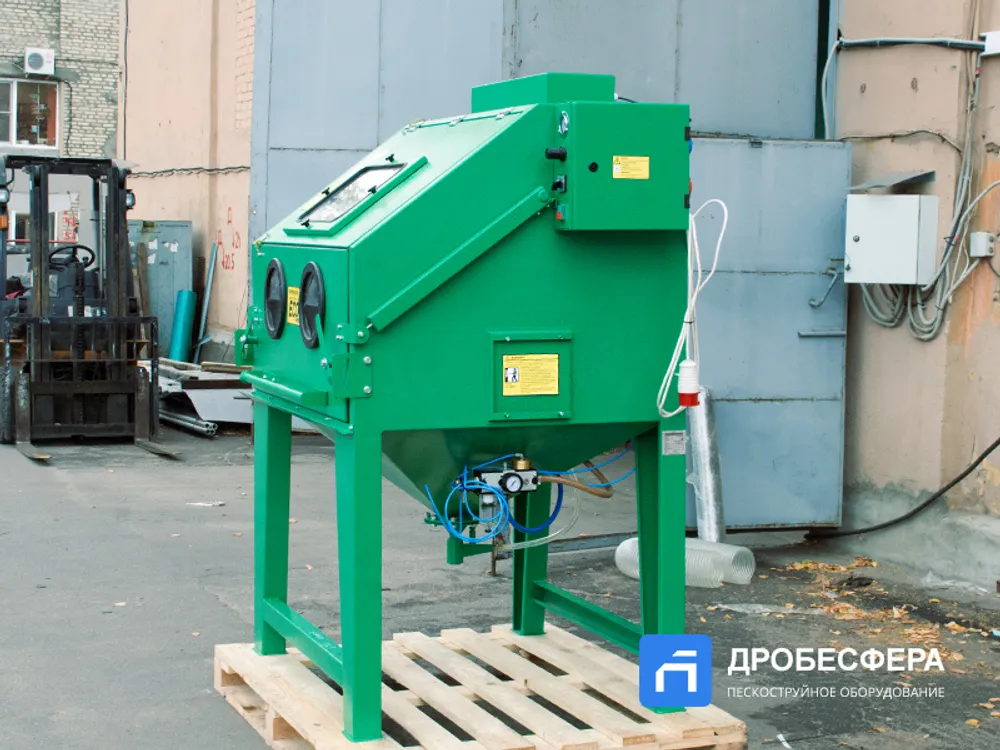

Пескоструйная камера эжекторная без фильтра ECO-E-120S

Расширенная гарантия до 5 лет ?

Расширенная гарантия на оборудование предоставляется при заключении сервисного контракта*

Уточняйте у менеджера условия предоставления расширенной гарантии.

Среди пескоструйных аппаратов эжекторные установки позволяют выполнять операции с поверхностями из стекла и других материалов, не отличающихся наличием свойств металла или камня.



Это обусловлено способом подачи абразива на поверхность и давлением, под которым частицы попадают на поверхность. Большой популярностью пользуется базовая модель эжекторной пескоструйной камеры без фильтра ECO-E-120S.



Немецкая компания Контракор предлагает преимущества использования герметичных кабин для обработки поверхностей абразивом. Они могут устанавливаться в любом помещении цеха или мастерской, так как не являются источником пыли.



Назначение

Обработка таких хрупких материалов как стекло и зеркала часто востребована в мебельной промышленности, а также в компаниях, оказывающих услуги остекления балконов, лоджий, производящих стеклопакеты для окон и дверей, стеклянные перегородки и прочее.



Данная модель позволяет производить обработку стекла, металла, дерева, пластика и других материалов. Нужно учитывать, что эжекторные аппараты не имеют такой мощности, как напорные, поэтому обрабатывают в час не такой большой объем – до 3 кв. м.



С помощью эжекторной пескоструйной камеры ECO-E-120S можно производить:

  • очистку поверхности от загрязнений любого типа, кроме жировых;
  • полировку, матирование и структурирование поверхности;
  • создание рельефа и 3D-изображений в толще прозрачных материалов;
  • декорирование разных поверхностей.



Конструкция агрегата

Данная модель представляет собой базовую комплектацию агрегата, которая не включает резиновую обшивку кабины, фильтр-камеру и систему вентиляции. Системы рекуперации абразива также нет, поэтому необходимо учесть время на изъятие и очистку абразива во время выполнения работ.

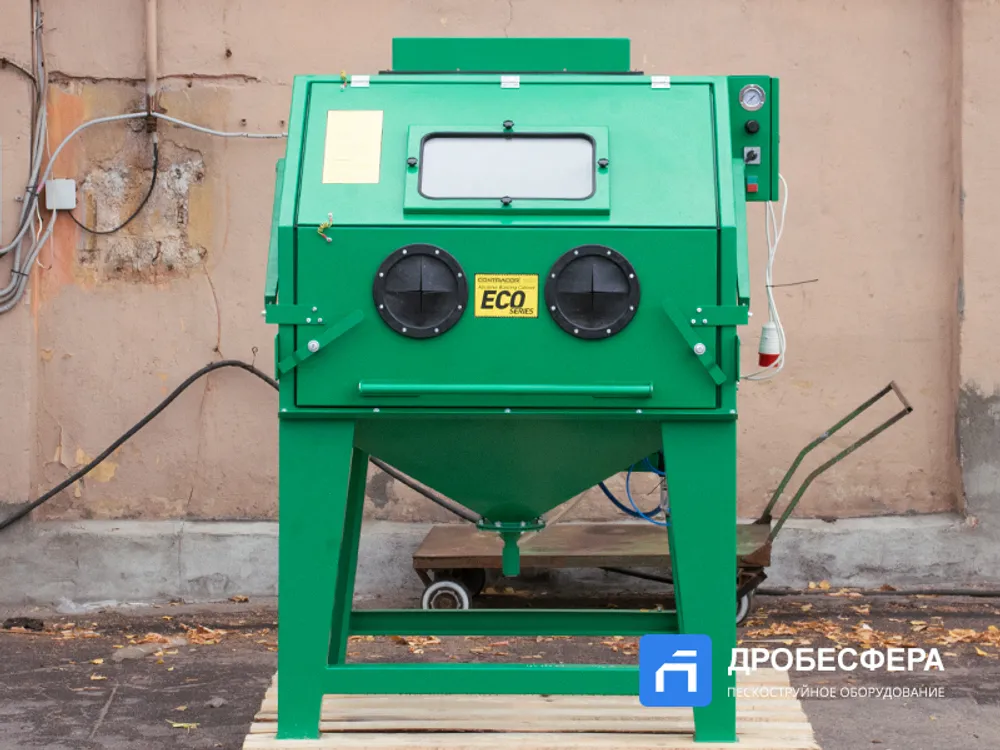

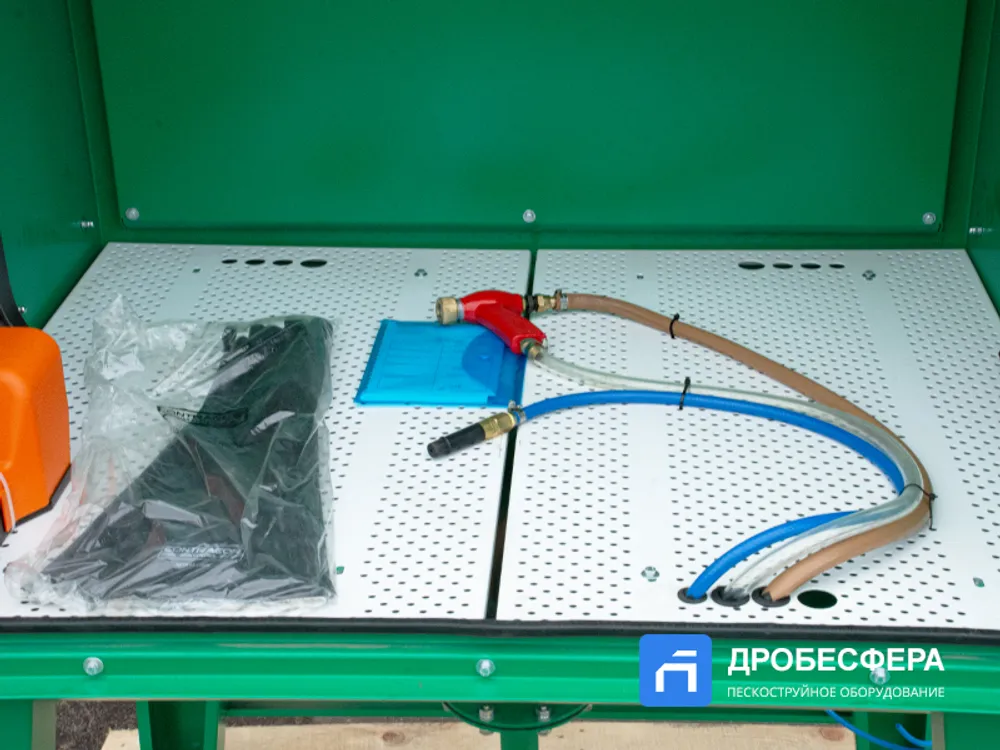

В конструкцию входит кабина с проходными дверями для обработки длинномерных деталей и абразивоструйным пистолетом. В комплектацию не входит поворотный стол, а также отсутствует компрессор.

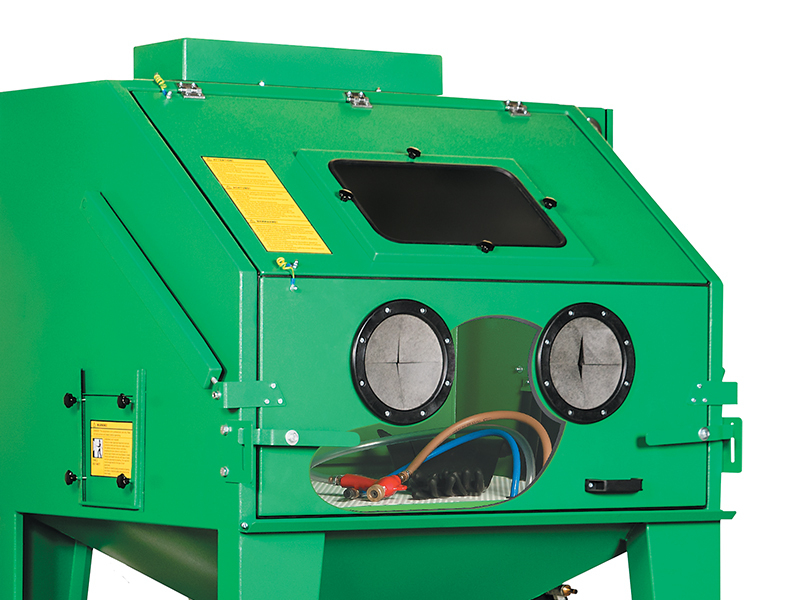

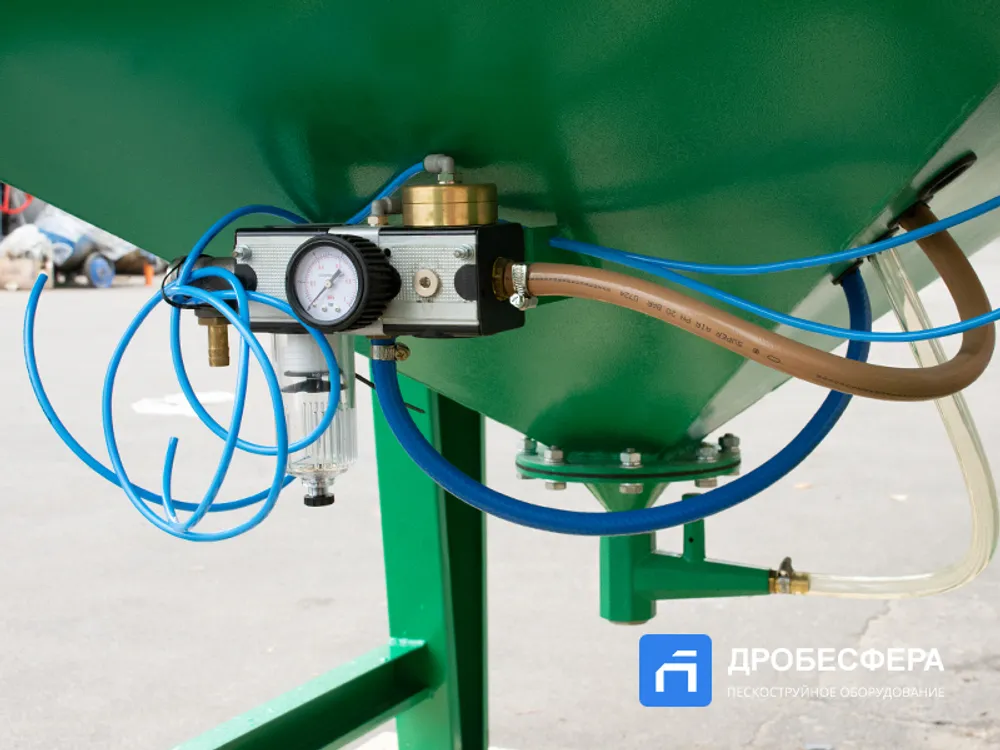

Кабина имеет панель управления с манометром и регулятором давления, а также отверстиями для рук оператора с прикрепленными резиновыми перчатками.

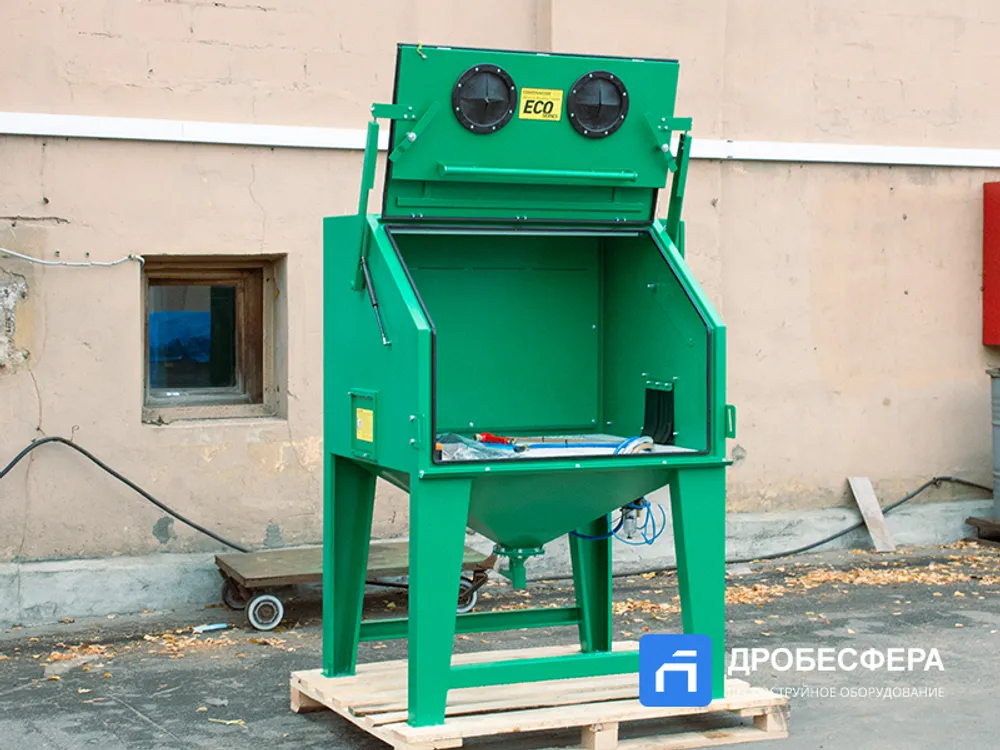

Они предупреждают удар статическим током, а также защищают руки оператора от воздействия абразива. Загрузка деталей, вес которых может достигать 350 кг, производится через фронтальный люк.



Технические характеристики

Эжекторная камера ECO-E-120S может обрабатывать в час до 3 кв. м. поверхности. Производительность агрегата зависит от характеристик абразива, обрабатываемой детали, типа операции, давления, размера сопла и прочих.

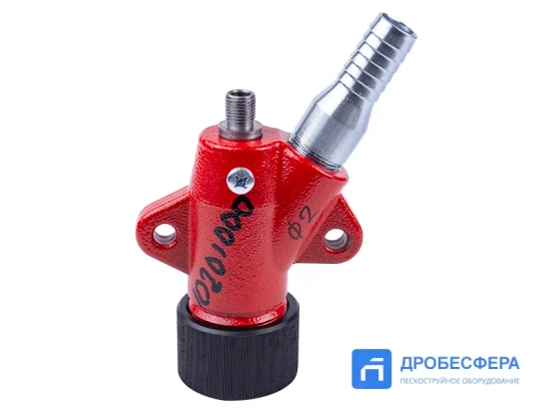

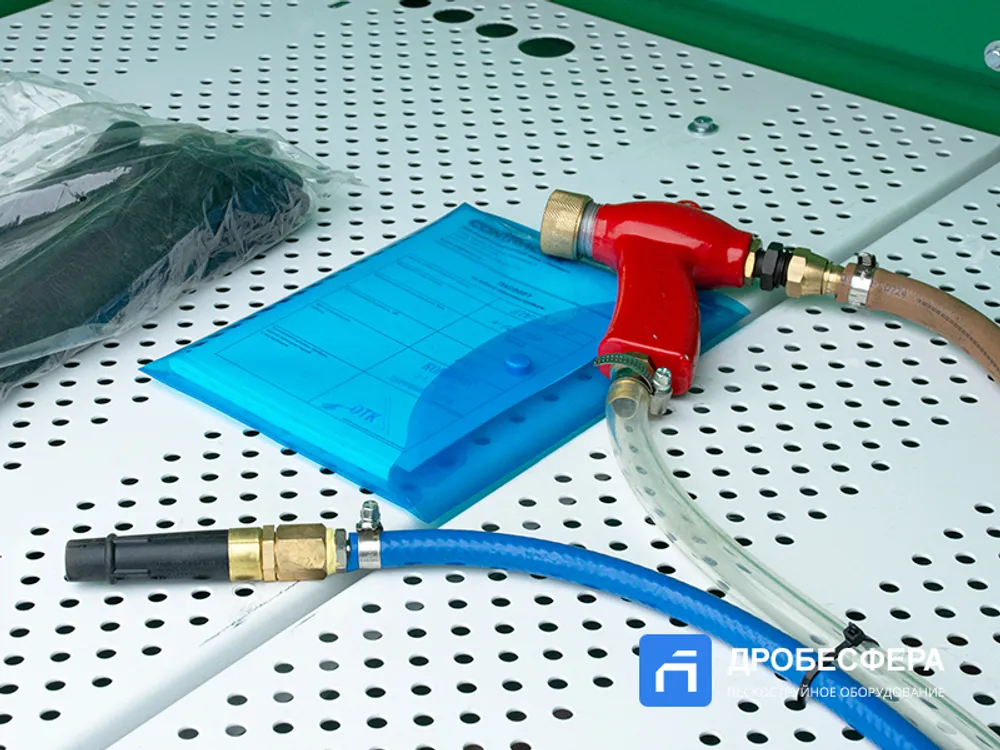

К абразивоструйному пистолету ведут два рукава – отдельные пути транспортировки пневмопотока и абразивного состава. Сжатый воздух смешивается с абразивными частицами в корпусе пистолета перед подачей в сопло.



Функциональные особенности камеры позволяют работать при давлении 5-12 бар, при котором расход сжатого воздуха составляет 250-2930 литров в минуту.



Принцип работы

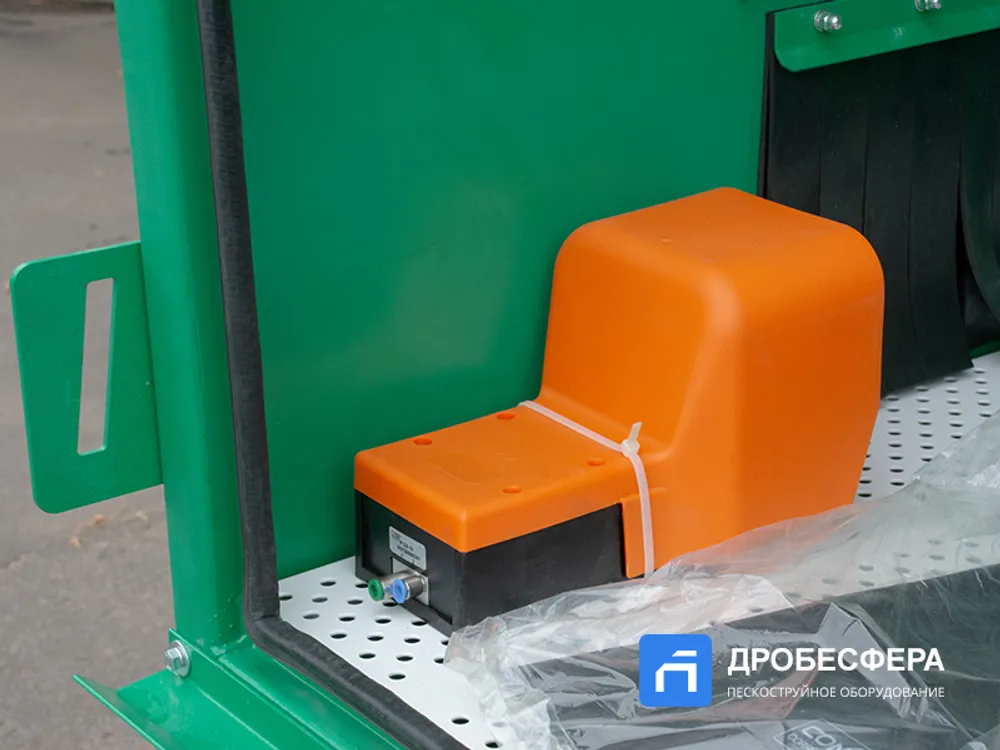

Нажав ногой на приводную педаль, оператор открывает подачу пневмопотока в пистолет. Сжатый воздух формирует разрежение в корпусе соплодержателя, что и влечет за собой всасывание абразива. Абразивно-воздушный поток устремляется на поверхность с заданным давлением.

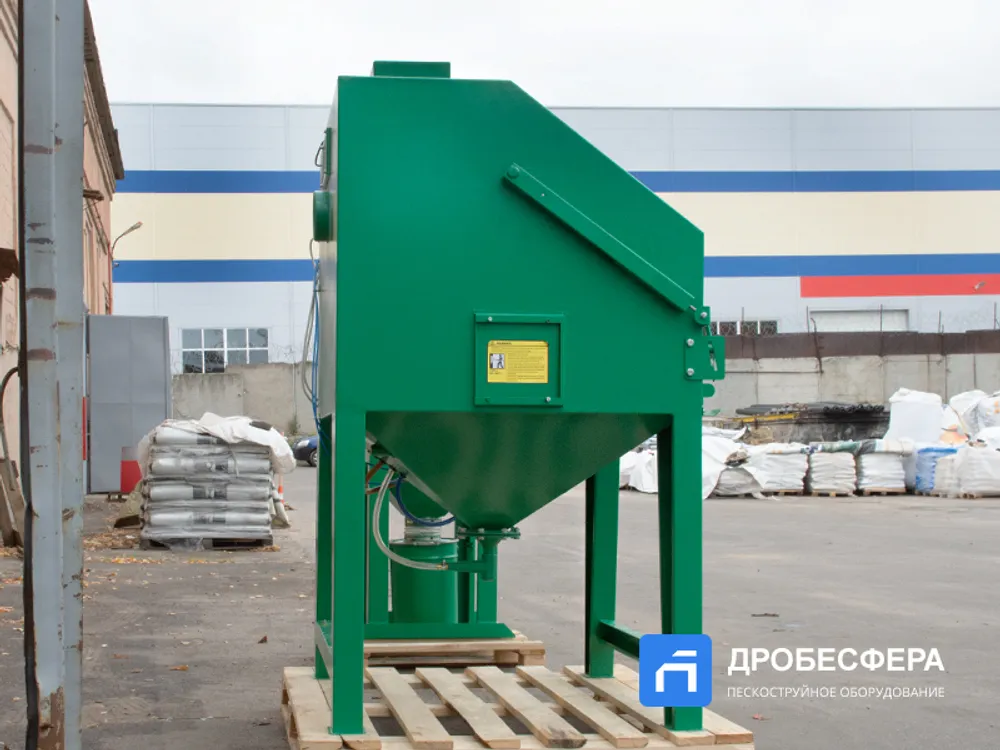

После удара о деталь частицы абразива и обрабатываемого материала ссыпаются в емкость под кабиной. Отработанный абразив изымается и очищается вручную, а затем опять загружается в бункер подачи.



Для работы агрегата потребуется подключение к вентиляционной системе через фильтр-элемент, а также обеспечение источника сжатого воздуха.



Рекомендации производителя

Эжекторная пескоструйная камера без фильтра ECO-E-120S нужно подключить к автономной компрессорной станции с соответствующими характеристиками или к распределителю общезаводской пневмостанции.



Помещать в камеру необходимо обезжиренные и просушенные детали. Обработка стекла возможна с использованием трафарета.



Необходимо учитывать, что при повышении интенсивности обработки расход абразива и пневмоэнергии также увеличивается. Помните, что чем больше времени вы не извлекаете абразив после обработки, тем выше вес емкости с песком.



Для увеличения срока эксплуатационной пригодности камеры обеспечьте своевременное техобслуживание, обустройте резиновую обшивку кабины и используйте рекомендованные производителем абразивные составы.



Купить эжекторные камеры без фильтра ECO-E-120S по приемлемым ценам вы можете в нашем интернет-магазине в любое время. Доставка аппаратов осуществляется без задержек, так как мы располагаем собственным складом и имеем агрегаты в наличии.



На все вопросы, касающиеся комплектации, монтажа и эксплуатации абразивоструйных агрегатов, вы получите исчерпывающие ответы наших менеджеров.



В случае необходимости технического обслуживания камеры или ее ремонта обращайтесь к компетентным специалистам официального дилера компании Контракор на электронную почту mail@drobesfera.ru или по телефонам:

8 (800) 505-66-86 – звонок бесплатный по РФ

+7 (499) 283-45-33 – для звонков из Москвы

Производитель Contracor ?




Comprag Group выпускает продукцию под торговыми марками Comprag, Contracor и Conspray.

Основные производственные мощности Comprag Group сосредоточены на предприятии ООО "Машиностроительный завод "КОМПРАГ", Московская область, Россия.

Тип кабины ?


По типу работы пескоструйные камеры делятся на два типа: эжекторные (инжекторные) и напорные. Отличаются производительностью и потреблением воздуха.

Эжекторная ?


Эжекторная – абразиво-воздушная смесь создается в пистолете. Насыщенность абразивом – низкая. Емкость для абразива – без давления.

Максимальная номинальная производительность не превышает 3 м2 в час при SA2 ½

Электрическое подключение ?




Сколько вольт необходимо для работы электрических компонентов оборудования. Сила тока в данном параметре не указывается.

220 В
Тип оборудования Пескоструйная камера
Единица измерения шт
Загрузка изделий в камеру ?

Размеры открываемых элементов равны соответствующим габаритам камеры.

Фронтальная ?


Открывается вся передняя панель.

Вентиляция камеры ?


Наличие в комплекте поставки системы вентиляции.


Нет
Фильтр камеры ?


Наличие в системе вентиляции фильтрующего элемента.

Нет
Очистка фильтрующего элемента Нет
Резиновая облицовка стен ?


Наличие в камере внутренней отделки рабочей камеры резиной. Резина амортизирует удары абразива, защищая металлические элементы от износа.

Нет
Проходные двери встроенные ?


Форточки, расположенные в боковых стенках (дверях) камеры. Расположены четко друг напротив друга. Имеют небольшие размеры.

Предназначены для помещения в камеру и секционной обработки длинномеров типа швеллеров или балок.


Да
Стол поворотный с путями ?


Наличие в комплекте поставки круглого поворотного стола на опорном подшипнике с приставной рамой.

Приставная рама предназначена для выкатывания на неё поворотного стола и возможности загрузки тяжелых изделий.


Опция ?

Отсутствует в базовой комплектации оборудования. Для её заказа необходимо предупредить менеджера, что Вам она необходима.

Вспомогательное оборудование ?

Оборудование, без которого корректная работа оборудования невозможна или же его наличие облегчает и ускоряет рабочий процесс

Для работы пескоструйной камеры требуется воздушный компрессор с осушителем ?


Обратитесь к менеджеру нашей компании. Он поможет подобрать подходящий компрессор и предложит выгодное решение.

Размер смотрового окна мм ?





476x296
Внутренние размеры камеры мм ?


Внутренние размеры рабочего пространства.

При выборе размера исходя из размеров обрабатываемых деталей необходимо учитывать, что изделие не просто должно «уместиться» в камере.

Ещё должно остаться свободное пространство для перемещения пескоструйного сопла, рук оператора и манипуляций с самим изделием.

1150х920х860
Габариты загрузочного проема мм ?



820х1085
Габариты встроенных проходных дверей мм ?


Размер проходных отверстий для пескоструйной обработки длинномерных заготовок.


200х200
Страна изготовления Россия ?


Любимая наша страна.

Макс. масса очищаемой детали кг ?

Максимальный вес обрабатываемой заготовки, допустимый для загрузки в камеру

350
Макс. рабочее давление камеры бар ?

Максимальное давление, на котором способна работать пескоструйная камера.

12
Мин. рабочее давление камеры бар ?

Давление, которого будет достаточно для начала подачи абразиво-воздушной смеси. В случае с напорными емкостями- также для закрытия клапана и герметизации сосуда.

5
Производительность камеры м2/час ?

Производительность указывается номинальная для степени очистки SA 2 1/2. При очистке ровного участка поверхности.

Максимальной заявленной производительности можно добиться при подаче максимального объема воздуха и с соплом соответствующего диаметра.

3
Мин. расход воздуха камеры л/мин ?

Минимальный расход воздуха камеры при установке соответствующего сопла.

250
Макс. расход воздуха камеры л/мин ?

Максимальный объем воздуха, способный пройти через камеру при установке соответствующего сопла.

2930
Рекуперация абразива камеры ?

Система автоматического возврата абразива обратно в емкость для абразива.

Естественная ?

Естественная рекуперация – абразив возвращается в емкость под собственным весом, т.к. емкость находится под рабочим столом.

Габариты камеры мм 1110х1400х1860
Вес камеры кг 274
