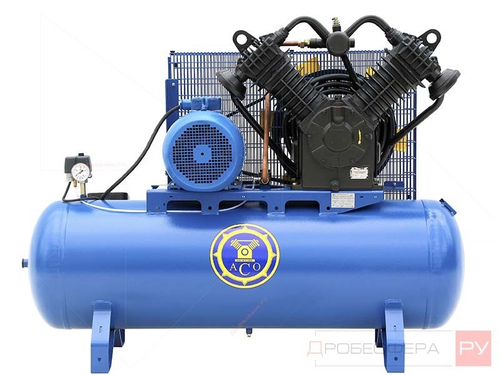

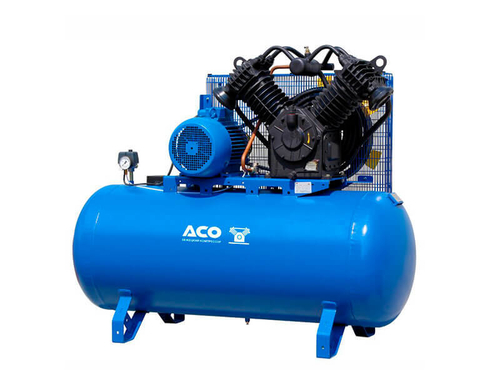

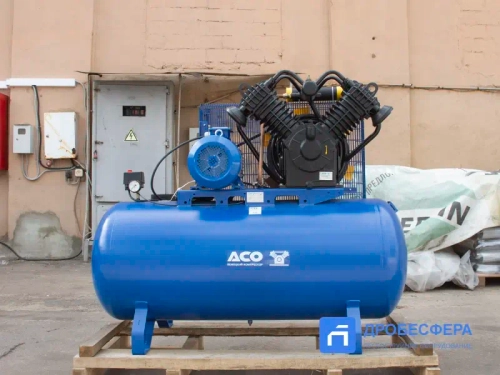

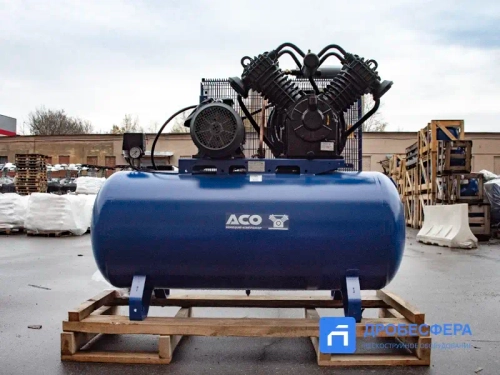

Компрессоры С416М

Известный производитель компрессорной техники Бежецкий завод АСО представляет ассортимент конфигураций поршневых компрессоров, выпускаемых в серии С416М.

Востребованность этих пневмоустановок обусловлена повышенным спросом на доступные по цене источники сжатого воздуха. Растущая потребность в этих агрегатах объясняется массовым переходом малого и среднего бизнеса на пневмоприводные аналоги электрического инструмента и оборудования.

Есть, конечно, установки, при эксплуатации которых просто не обойтись без энергии сжатого воздуха, так как это один из основных ресурсов для функционирования. Например, пескоструи, моечные установки. А в последнее время поиски снижения себестоимости работ и услуг, а также выпускаемой предприятиями продукции привели к масштабному спросу на пневмооснащение, поскольку одна из основных характеристик такого оборудования – энергоэффективность.

Ассортимент вариантов компрессоров С416М предоставляет возможность выбора пневмоустановки, которая производит от 800 до 1480 литров сжатого воздуха в минуту. При этом поддерживается рабочее давление до 7, 10, 13 атмосфер.

Особенности конструкции

С416М – это серия стационарных поршневых компрессоров, которые комплектуются из таких составляющих как:

1. электродвигатель мощностью 7,5 или 11 кВт, который подключается к трехфазной четырехпроводной сети напряжением 380 V;
2. двухцилиндровая компрессорная головка, в которой цилиндры низкого и высокого давления располагаются V-образно;
3. ресивер горизонтальной ориентации объемом 230или 430 литров.

Использование в конструкции фильтрующего элемента из стекловолокна позволяет эффективно очищать атмосферный воздух от загрязнений. Это обусловливает возможность использования компрессоров С416М в условиях запыленной среды, что может быть характерно для мест их эксплуатации – АЗС, СТО, ремонтно-механических, художественных и других мастерских и подразделений предприятий.

Для обеспечения смазки элементов цилиндропоршневой группы в конструкции компрессоров С416М предусмотрено наличие картера, куда и заправляется смазка. Наличие сепаратора и масляного фильтра позволяют многократно использовать масло одной заправки. Вентилятор, нагнетающий воздух в область ребер на цилиндрах, обеспечивает оптимальный процесс охлаждения компонентов установок и самого энергоносителя на промежуточных стадиях сжатия.

Также в конструкции предусмотрено наличие запорной и регулирующей аппаратуры –

• реле давления,
• манометра,
• предохранительного клапана.

Принцип действия гаражных компрессоров С416М

Поскольку сырьем для выработки пневморесурса выступает атмосферный воздух, а он может содержать загрязняющие примеси и иметь повышенные показатели влажности, то перед подачей в цилиндр низкого давления воздушный поток проходит через фильтроэлемент, размещаемый перед всасывающим клапаном.

В цилиндре низкого давления воздушная смесь проходит первую стадию сжатия и при достижении промежуточного показателя по давлению открывает нагнетающие клапаны, переходя в холодильник. Так как в сжатом воздухе количество влаги резко увеличивается, то, конденсируясь при охлаждении, влага отводится вместе с масляными примесями.

А при прохождении через масляный фильтр влага отбирается и из масла, которое отправляется в картер для повторного использования.

После холодильника сжатый воздух попадает через нагнетательный клапан в цилиндр высокого давления и там происходит окончательное сжатие пневмопотока, обеспечивающее показатели рабочего давления.

Пройдя двухступенчатый режим сжатия, энергоноситель отправляется в ресивер. Обратный ход сжатого воздуха из ресивера в цилиндр предотвращает обратный клапан.

Функционирование пневмоустановки обеспечивается приводом тремя клиновыми ремнями от вала электродвигателя. Натяжение ремней необходимо отрегулировать при перемещении мотора по станине. Найдя оптимальную позицию, закрепите мотор болтами.

Попадая в ресивер, пневмопоток теряет часть влаги, которая конденсируется при охлаждении в процессе расширения в объемах. Собирающаяся на дне эмульсия из влаги и масла отводится через сливное отверстие в специальную утилизационную емкость.

Сфера использования

Большая доля эксплуатируемых компрессоров С416М приходится на гаражное хозяйство, ремонтные и художественные мастерские, подразделения предприятий сферы малого и среднего бизнеса. Также востребованы пневмостанции С416М при обслуживании легкового и грузового транспорта, комплектации комплексов для мойки транспорта, пескоструйного оборудования и других установок, которые не могут функционировать без сжатого воздуха.

Рекомендации

Есть определенные правила, которых следует придерживаться при эксплуатации компрессоров С416М.

1. Не допускать перегрева двигателя, для чего при постоянной нагрузке необходимо давать мотору время для технологического перерыва.
2. Не допускать эксплуатации агрегата с неисправной регулировочно-предохранительной арматурой.
3. Своевременно менять смазку, ремни и другие компоненты установки, износ которых составляет от 80% и более.
4. Не допускать чрезмерного засорения воздушного клапана, так как это может привести к преждевременному выходу установки из строя.
