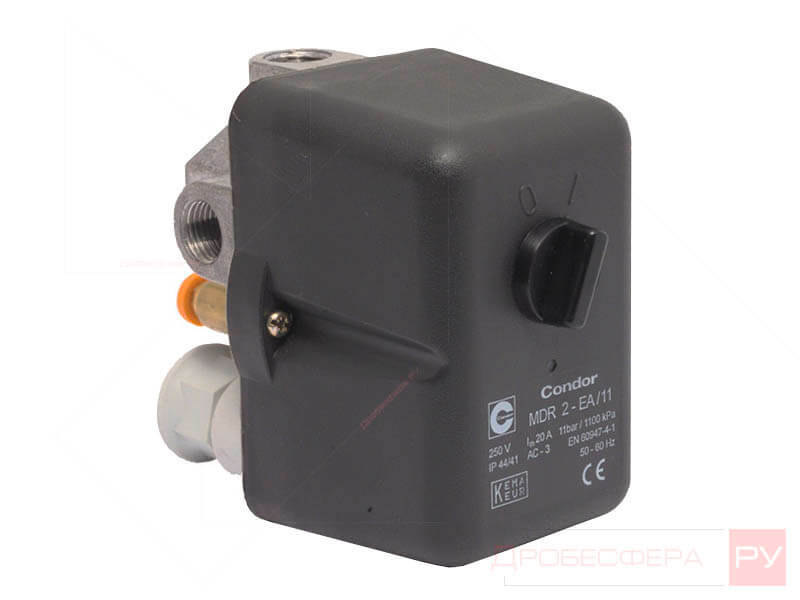

Реле давления Condor MDR 2

Комплектация моделей компрессоров с электродвигателем мощностью до 2,2 кВт, в конструкции которого нет преобразователя частоты оборотов, предполагает наличие другого регулирующее устройства – реле давления Condor серии MDR 2.

В зависимости от настраиваемых параметров этот компонент пневмоустановки регулирует избыточное давление в сети или в воздухосборнике, не позволяя при снижении потребления энергоносителя превысить допустимый норматив. Так обеспечивается безопасность работы поршневых и винтовых компрессоров, а также исключается вероятность перегрева электродвигателя.

Назначение и принцип действия Condor MDR 2

Прессостат Condor MDR 2 представляет собой устройство с настраиваемыми пружинами с целью регулировки давления сжатого воздуха в пределах от 2 до 11 бар. Конструкция реле проста, но эффективна.

В корпусе реле размещен контактный блок и настраиваемые малая и большая пружины, которые с помощью винтов настраиваются на нужный диапазон давления, а также устанавливаются показатели отключения/включения электродвигателя.

Функционал предусматривает воздействие рабочей среды на мембрану и при превышении давления над требуемым рабочим нормативом срабатывает большая пружина на отключение двигателя. Как только давление спадает на установленное количество атмосфер (1-2 бара), срабатывает малая пружина и двигатель включается снова.

Таким образом эффективно регулируется подача сжатого воздуха при нестабильном потреблении энергоносителя пневмоприводными инструментами. Это позволяет снизить нагрузку на двигатель и предотвратить превышение допустимого избыточного давления.

Сфера применения реле Condor MDR 2

Использование в компрессорных воздушных системах реле Condor MDR 2 обеспечивает безопасную работу всей системы. Прессостат предназначен для подключения к двухконтактным системам однофазной электросети напряжением 220 вольт.

Входит в комплектацию компрессоров:

1. Fini;
2. АСО;
3. Atlas Copco;
4. Remeza;
5. Gardner Denver;
6. Ingersol Rand и других марок.

Мембрана реле устойчива к воздействию воздуха и воды, а также характеризуется относительной стойкостью к щелочам, водным растворам кислот и минеральным маслам. Не предназначено реле для использования в условиях, где возможно воздействие моторного топлива, галогеноводорода, эфиров, кетонов.

Рекомендации

Выбирая модель реле давления MDR 2, позаботьтесь о полном соответствии спецификации компрессора. Неуверенный выбор может стать причиной проблем при эксплуатации пневмосистемы. Существует ли для конкретной модели компрессора факт взаимозаменяемости по модели прессостата, уточняйте в техпаспорте или у нашего компетентного консультанта.
