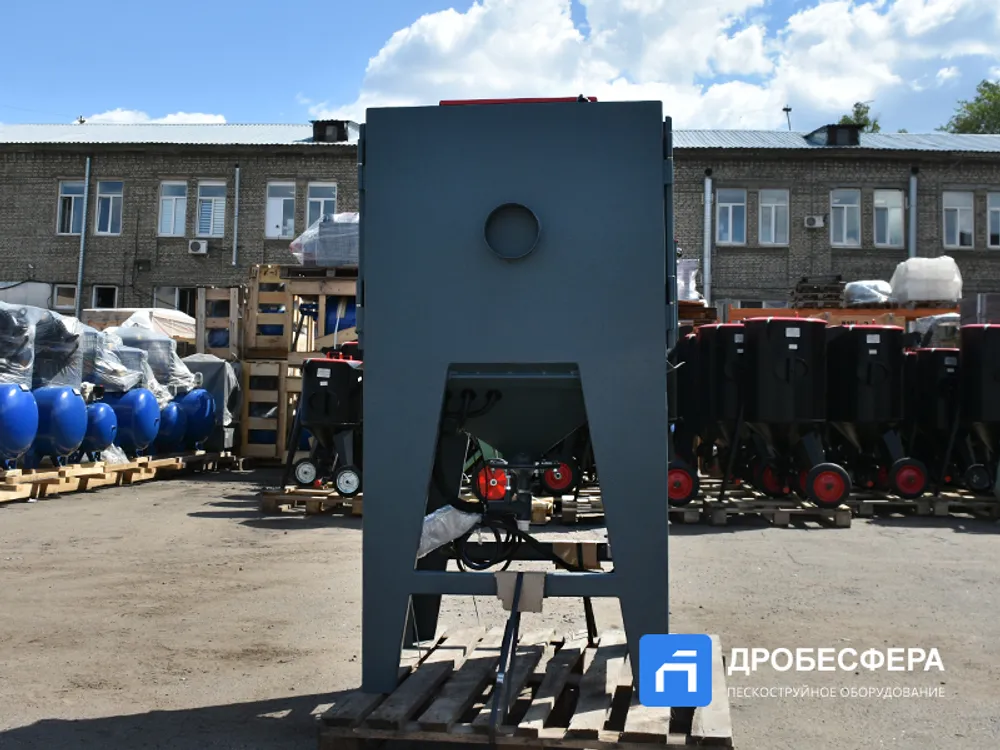

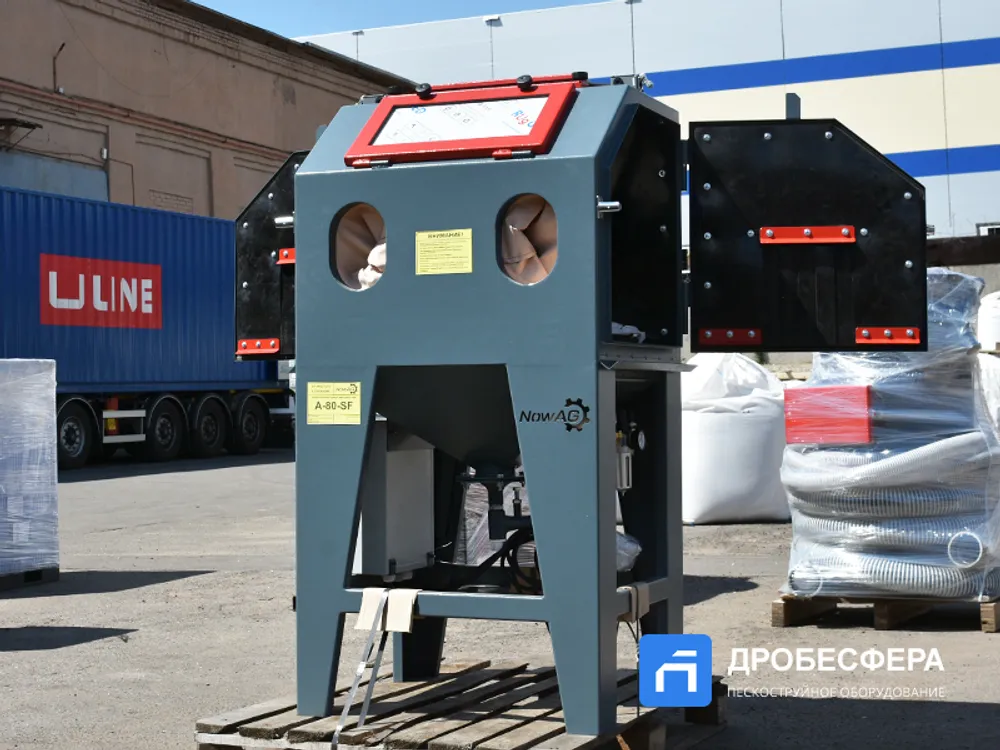

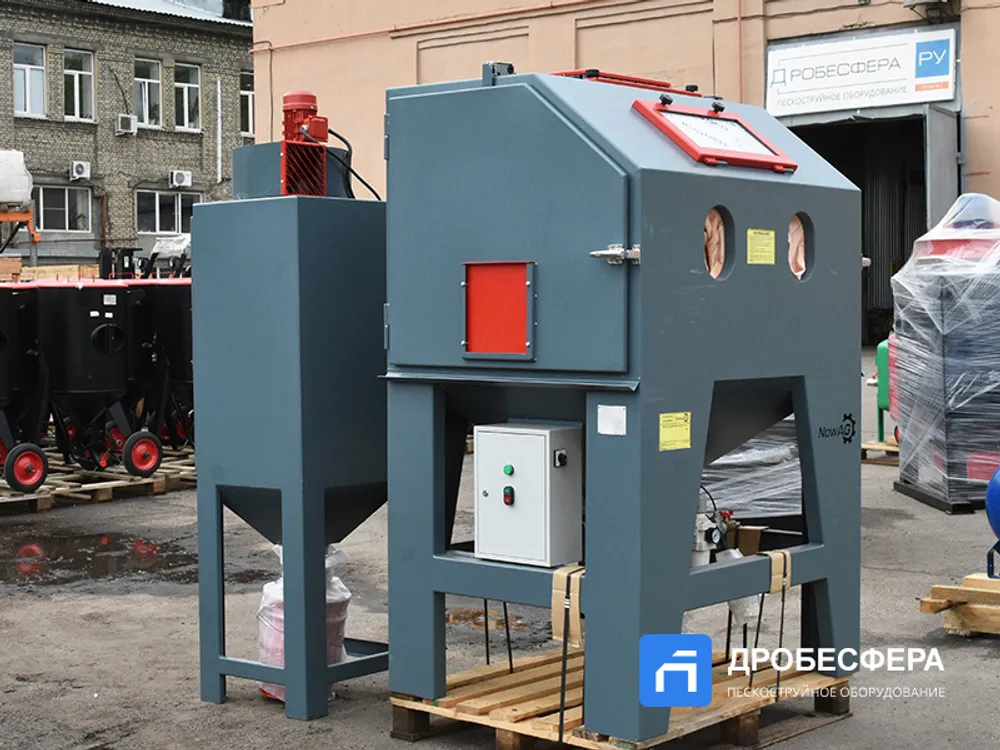

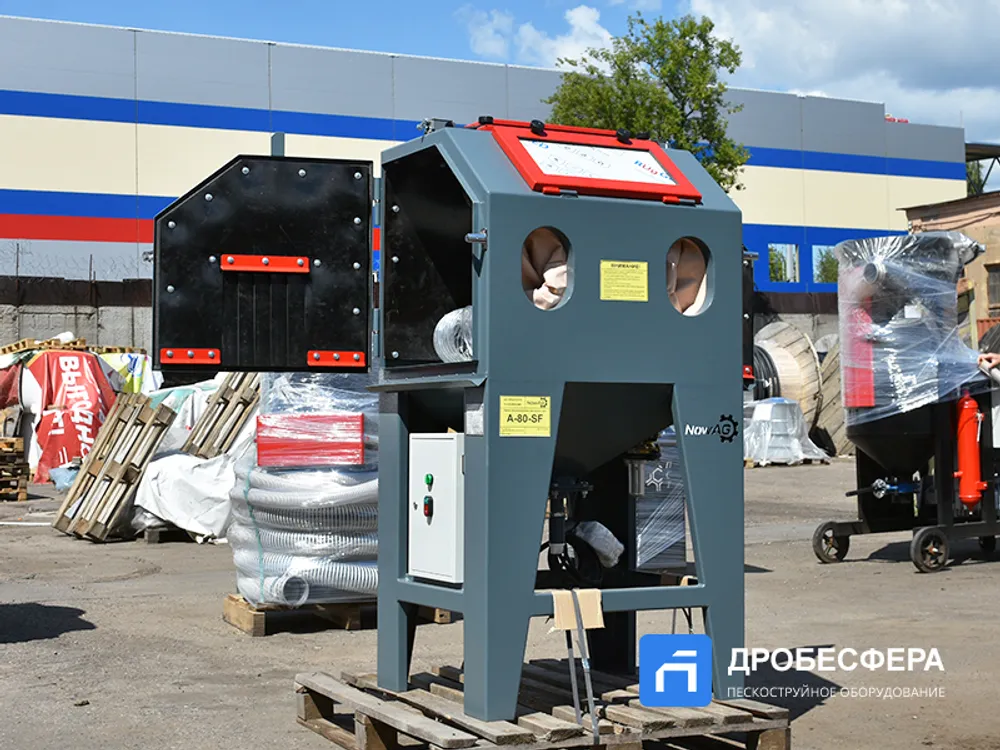

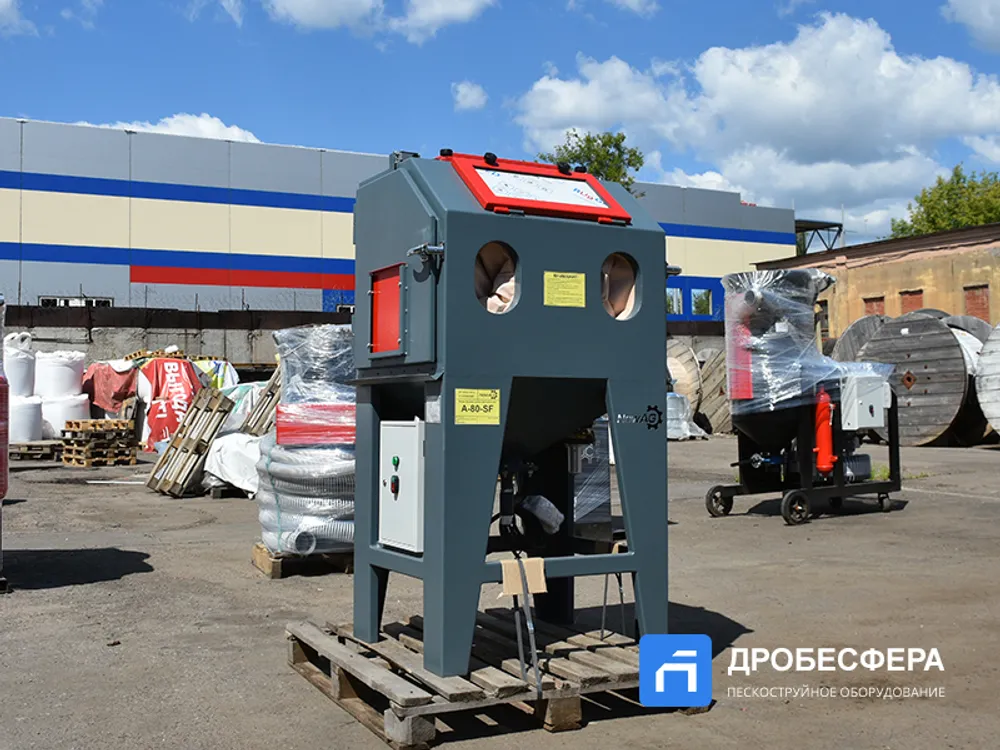

Пескоструйная камера NowAG A-80SF с фильтром

Расширенная гарантия до 5 лет ?

Расширенная гарантия на оборудование предоставляется при заключении сервисного контракта*

Уточняйте у менеджера условия предоставления расширенной гарантии.

Предлагаемая модель абразивоструйной установки характеризуется расширенной комплектацией. Разработка российских инженеров в виде пескоструйной камеры NowAG A-80SF обеспечивает очистку воздуха из рабочей кабины, во время процесса очистки и по его окончании.



Установка с рабочей кабиной объемом 460 литров обеспечивает высокую эффективность обработки ровных и фигурных поверхностей.

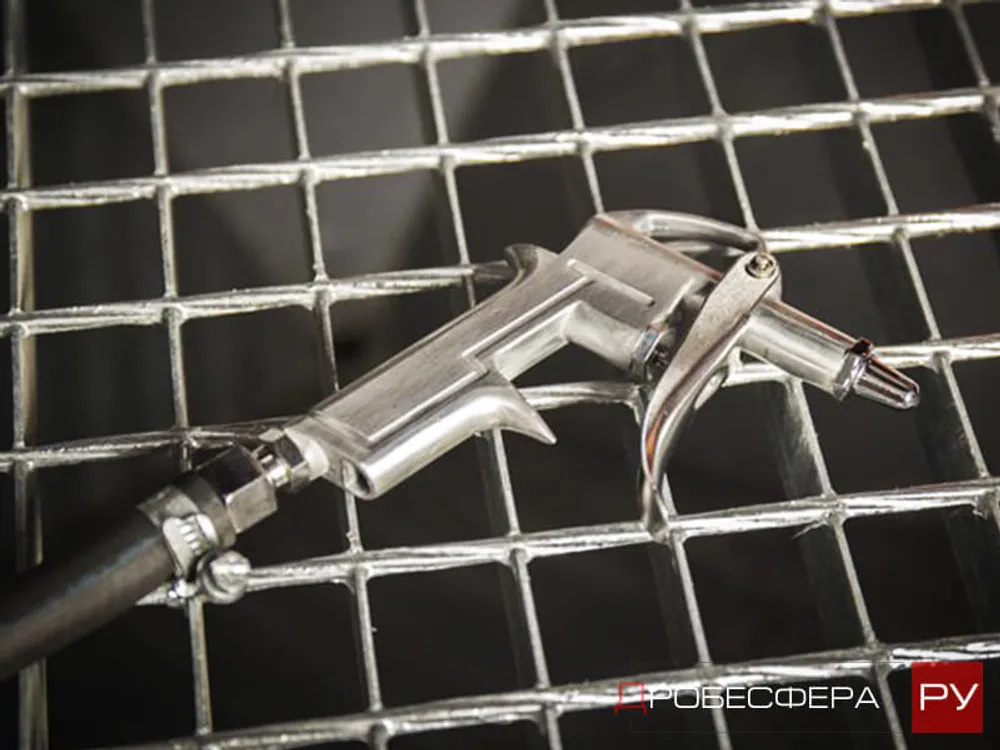

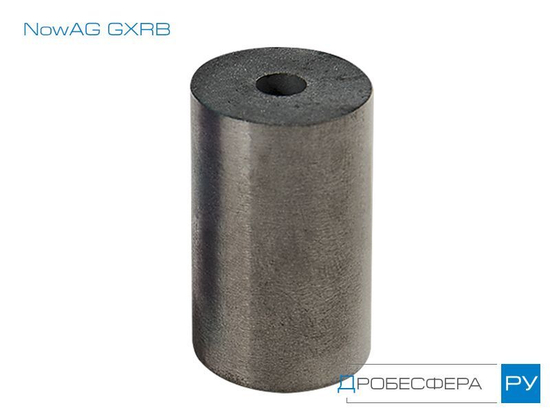

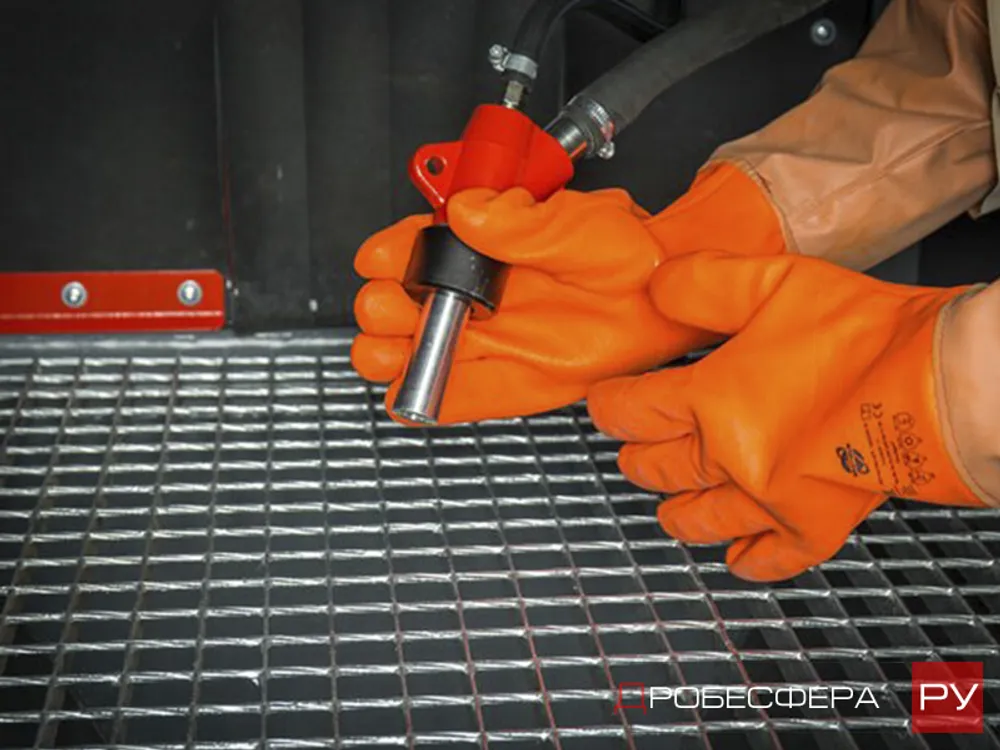

Камера функционирует при подаче сжатого воздуха давлением 3,5-7 бар, расход которого зависит от диаметра воздушного и абразивного сопел. Эти компоненты всегда отличаются диаметром между собой (воздушное сопло в 2,5-3 раза меньше) для создания разряжения при котором абразив из дозатора всасывается в пистолет.

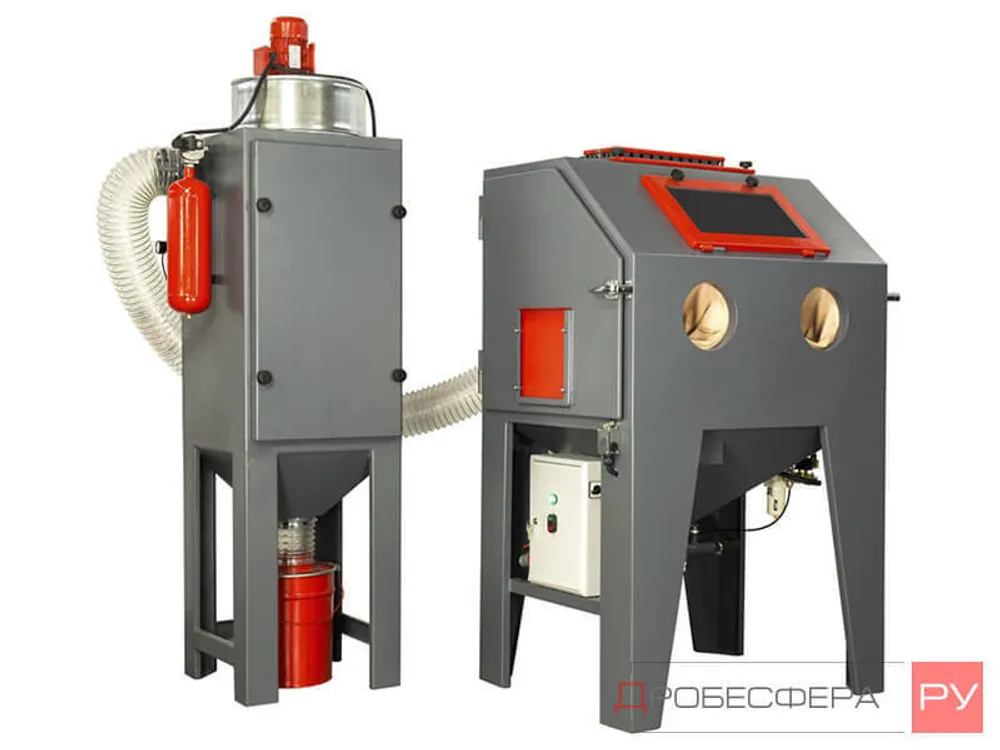

Непременным условием для работы пескоструйной камеры является подключение к приточно-вытяжной вентиляции через фильтрующее устройство, чтобы в помещении не распространялась пыль с примесью разрушенных абразивных частиц. Предлагаемая конфигурация дополнена фильтровентиляционной установкой (ФВУ), работающей по принципу сухой фильтрации.



Установленный сверху ФВУ радиальный вентилятор создает разряжение, благодаря которому воздух из кабины с оставшейся пылью и частицами абразива подается в фильтр.



Конструкция фильтровентиляционной установки предусматривает использование сменного картриджа для очистки воздуха от пыли и других загрязнений. Специально увеличенная толщина полиэстерового фильтрующего полотна обеспечивает задерживание загрязняющих частиц.

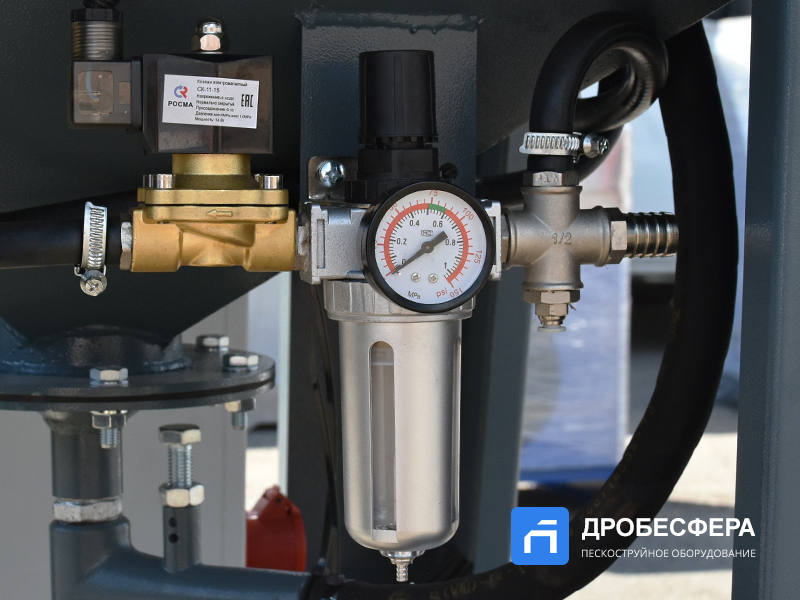

Пыль, не попавшая в пылесборник благодаря гравитации, остается на фильтрующем полотне. Для очистки фильтра от загрязнений используется импульсная подача сжатого воздуха из ресивера. Давление успешно справляется с задачей сдувания пыли и мельчайших частиц абразива, но не наносит вреда самой фильтрующей ткани.

Производитель Vector ?


Миссия компании Вектор заключается в разработке и реализации новейших эффективных технологий защиты производственного персонала от вредных промышленных факторов.



Компания ВЕКТОР производит полную линейку средств индивидуальной защиты при проведении абразивоструйных и других работ. Центральный офис компании расположен на Северо-западе России, в городе Великий Новгород.



Имея мощную производственную базу, а так же опытных инженеров и конструкторов, Компания Вектор, под торговой маркой NowAG, разрабатывает и производит оборудование для абразивоструйной обработки различных поверхностей.

Тип кабины ?


По типу работы пескоструйные камеры делятся на два типа: эжекторные (инжекторные) и напорные. Отличаются производительностью и потреблением воздуха.

Эжекторная ?


Эжекторная – абразиво-воздушная смесь создается в пистолете. Насыщенность абразивом – низкая. Емкость для абразива – без давления.

Максимальная номинальная производительность не превышает 3 м2 в час при SA2 ½

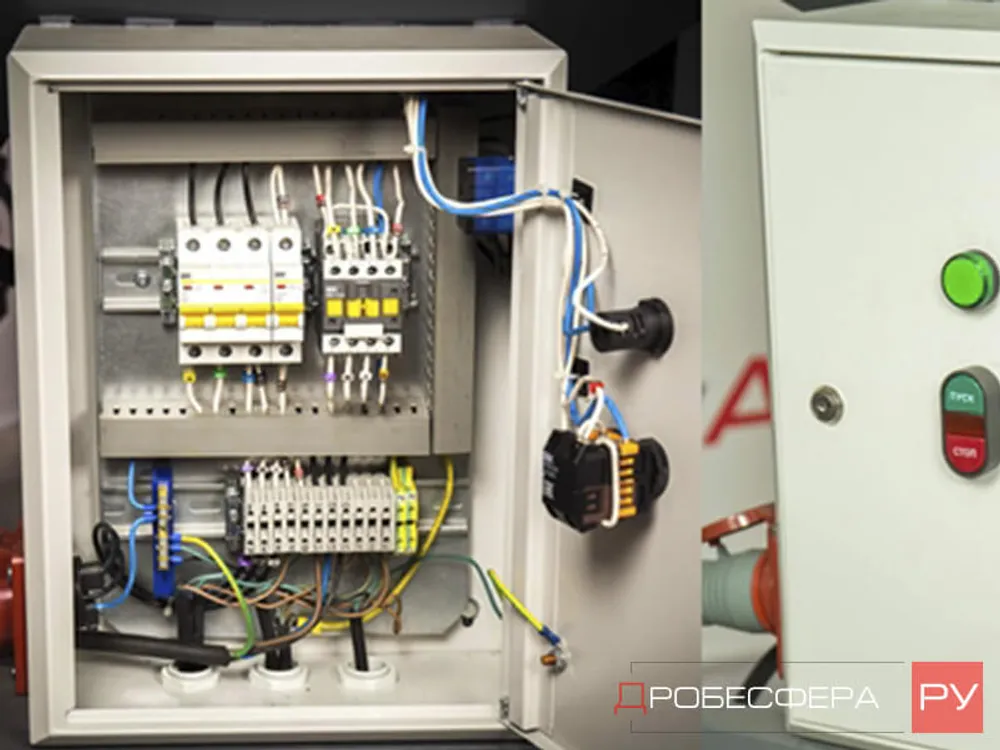

Электрическое подключение ?




Сколько вольт необходимо для работы электрических компонентов оборудования. Сила тока в данном параметре не указывается.

380 В
Тип оборудования Пескоструйная камера
Загрузка изделий в камеру ?

Размеры открываемых элементов равны соответствующим габаритам камеры.

Боковая ?

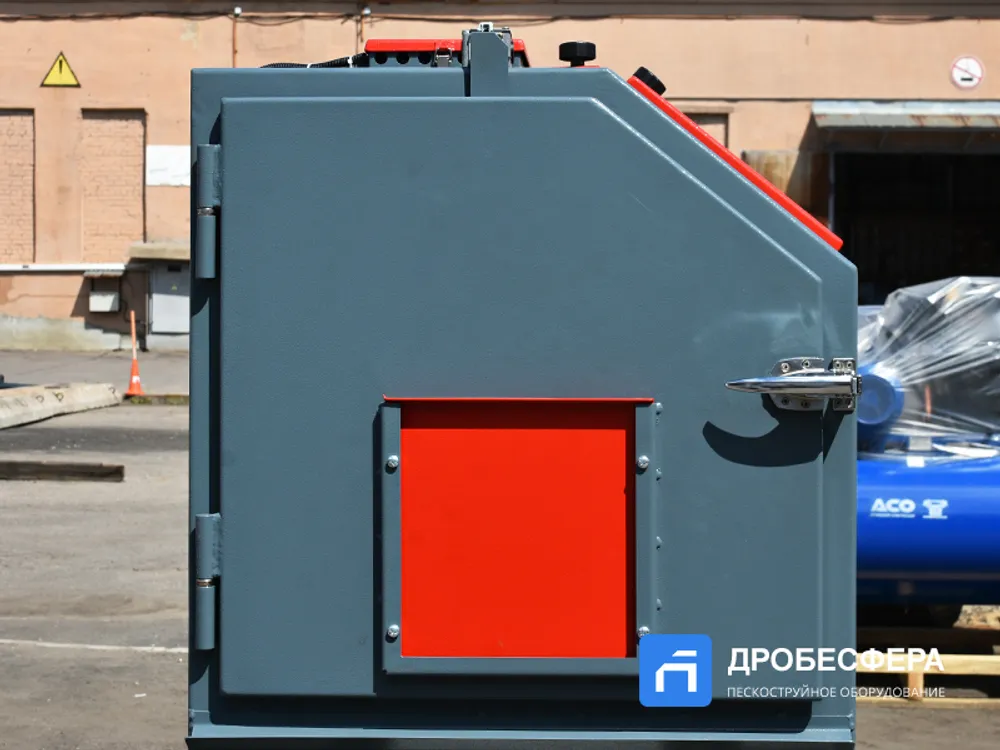

Открывается одна или две боковые двери.


Вентиляция камеры ?


Наличие в комплекте поставки системы вентиляции.


Да
Фильтр камеры ?


Наличие в системе вентиляции фильтрующего элемента.

Да
Модель фильтр-камеры NowAG F-370
Площадь фильтра м2 6
Очистка фильтрующего элемента Автоматическая
Резиновая облицовка стен ?

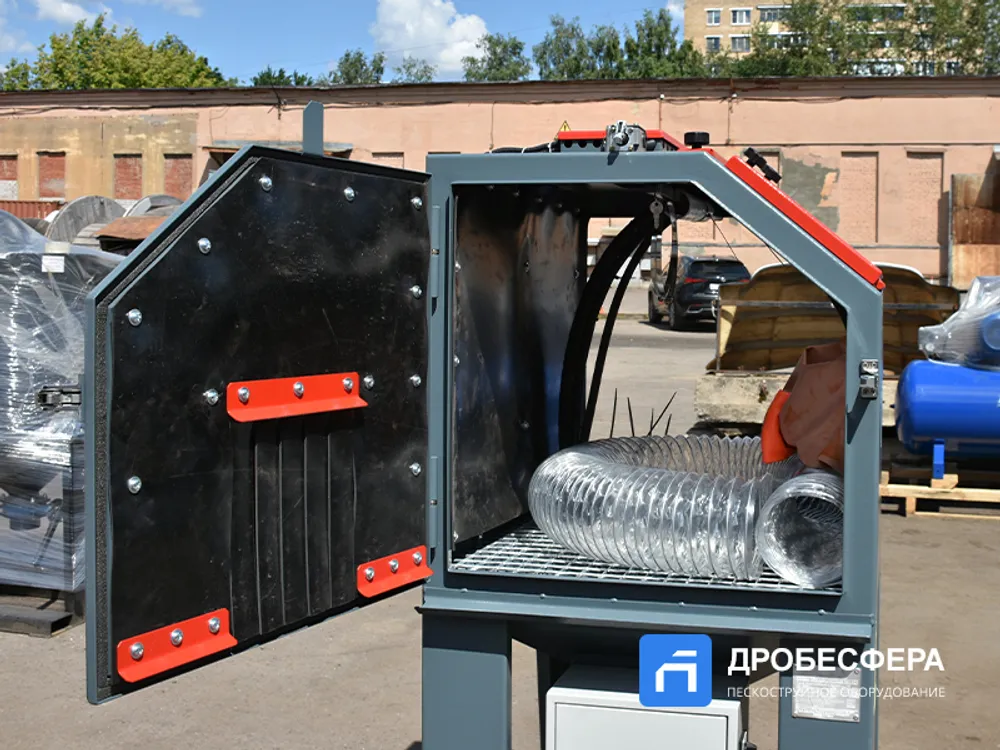

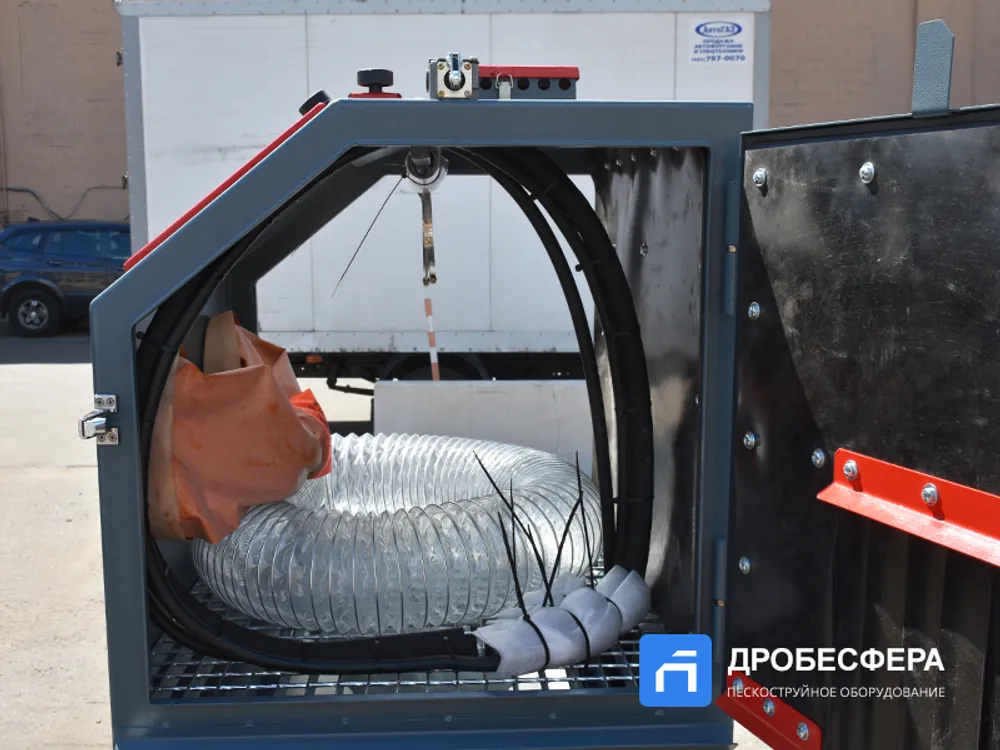

Наличие в камере внутренней отделки рабочей камеры резиной. Резина амортизирует удары абразива, защищая металлические элементы от износа.

Да
Проходные двери встроенные ?

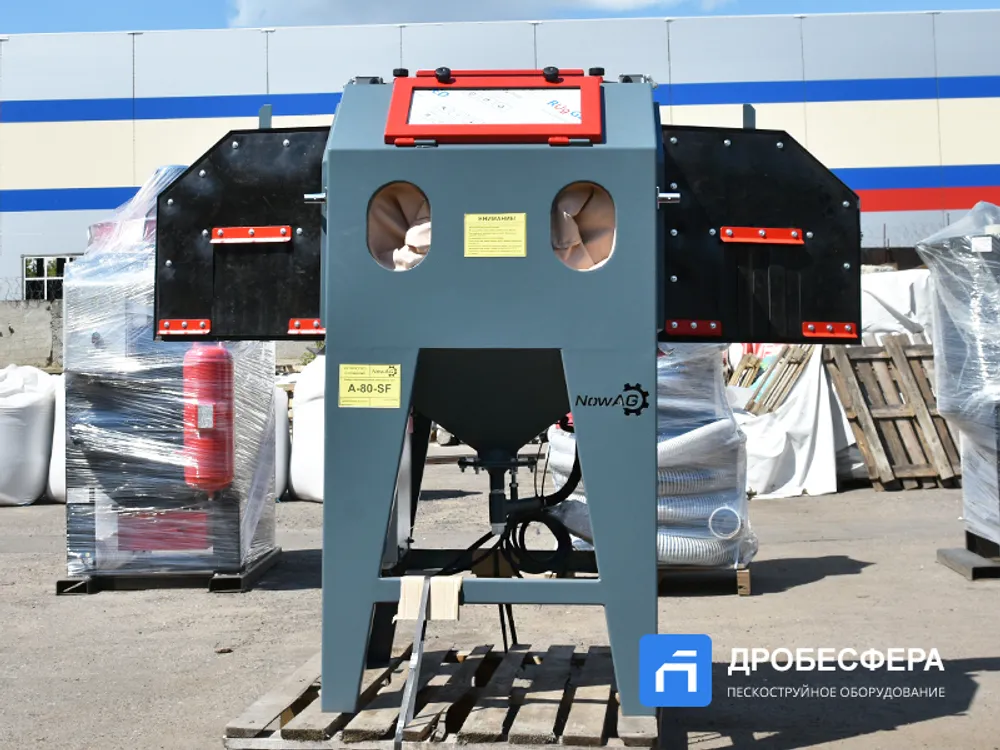

Форточки, расположенные в боковых стенках (дверях) камеры. Расположены четко друг напротив друга. Имеют небольшие размеры.

Предназначены для помещения в камеру и секционной обработки длинномеров типа швеллеров или балок.


Да
Стол поворотный с путями ?


Наличие в комплекте поставки круглого поворотного стола на опорном подшипнике с приставной рамой.

Приставная рама предназначена для выкатывания на неё поворотного стола и возможности загрузки тяжелых изделий.


Опция ?

Отсутствует в базовой комплектации оборудования. Для её заказа необходимо предупредить менеджера, что Вам она необходима.

Вспомогательное оборудование ?

Оборудование, без которого корректная работа оборудования невозможна или же его наличие облегчает и ускоряет рабочий процесс

Для работы пескоструйной камеры требуется воздушный компрессор с осушителем ?


Обратитесь к менеджеру нашей компании. Он поможет подобрать подходящий компрессор и предложит выгодное решение.

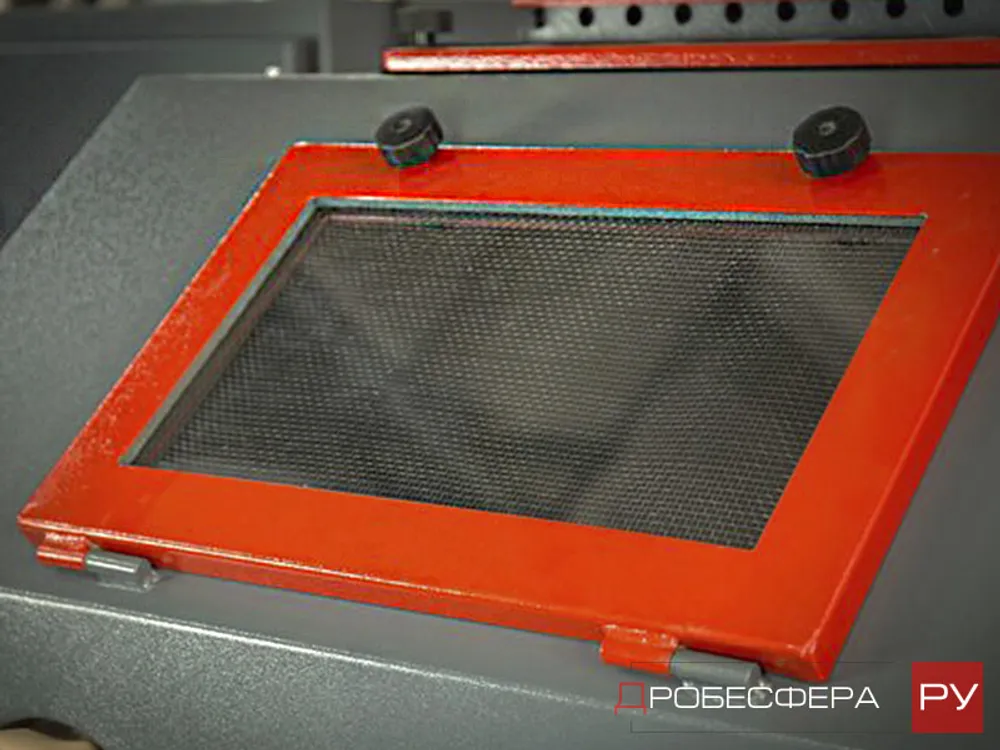

Размер смотрового окна мм ?





430х200
Внутренние размеры камеры мм ?


Внутренние размеры рабочего пространства.

При выборе размера исходя из размеров обрабатываемых деталей необходимо учитывать, что изделие не просто должно «уместиться» в камере.

Ещё должно остаться свободное пространство для перемещения пескоструйного сопла, рук оператора и манипуляций с самим изделием.

673х800х650
Габариты фильтр-камеры мм 520х590х1710
Габариты загрузочного проема мм ?



650х730
Габариты встроенных проходных дверей мм ?


Размер проходных отверстий для пескоструйной обработки длинномерных заготовок.


240х240
Бренд NowAG
Страна изготовления Россия ?


Любимая наша страна.

Макс. масса очищаемой детали кг ?

Максимальный вес обрабатываемой заготовки, допустимый для загрузки в камеру

300
Макс. рабочее давление камеры бар ?

Максимальное давление, на котором способна работать пескоструйная камера.

7
Мин. рабочее давление камеры бар ?

Давление, которого будет достаточно для начала подачи абразиво-воздушной смеси. В случае с напорными емкостями- также для закрытия клапана и герметизации сосуда.

3.5
Производительность камеры м2/час ?

Производительность указывается номинальная для степени очистки SA 2 1/2. При очистке ровного участка поверхности.

Максимальной заявленной производительности можно добиться при подаче максимального объема воздуха и с соплом соответствующего диаметра.

3
Мин. расход воздуха камеры л/мин ?

Минимальный расход воздуха камеры при установке соответствующего сопла.

250
Макс. расход воздуха камеры л/мин ?

Максимальный объем воздуха, способный пройти через камеру при установке соответствующего сопла.

1200
Рекуперация абразива камеры ?

Система автоматического возврата абразива обратно в емкость для абразива.

Естественная ?

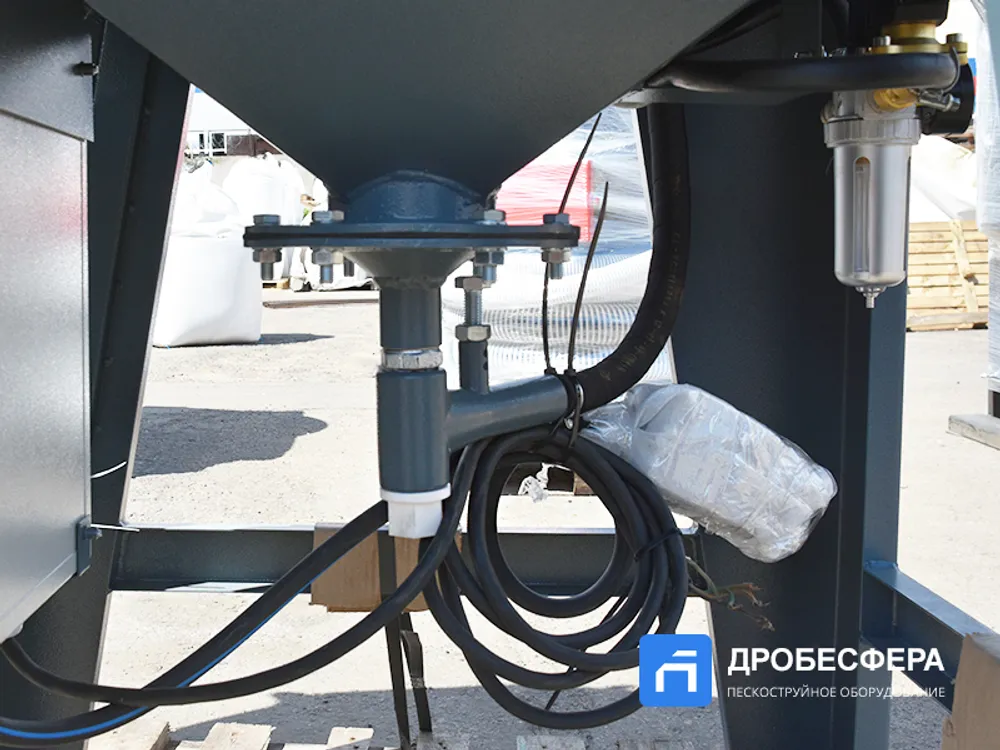

Естественная рекуперация – абразив возвращается в емкость под собственным весом, т.к. емкость находится под рабочим столом.

Габариты камеры мм 960x740x1560
Вес камеры кг 170

Производитель оставляет за собой право без уведомления покупателя менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.



Последние изменения уточняйте у менеджеров перед покупкой оборудования.
