Зачем нужен конденсатоотводчик в системе сжатого воздуха
Конденсатоотводчик — это устройство, предназначенное для автоматического удаления конденсата из пневмосистемы: ресиверов, фильтров, сепараторов, осушителей и компрессоров. Когда воздух сжимается, его температура повышается, а при последующем охлаждении в ресивере или воздуховодах влага из воздуха конденсируется. Этот конденсат, если он не удаляется, может вызвать различные проблемы, такие как коррозия или блокировка оборудования.
Образование конденсата в пневмосистеме — это естественный результат сжатия воздуха компрессором. Количество воды зависит от показателей воздуха на всасывании: температуры окружающей среды, влажности, давления, высоты над уровнем моря и других факторов.
Отсутствие системы продувки или забывчивость персонала при использовании ручных кранов может привести к заполнению водой элементов компрессорной станции и попаданию воды в осушители или к потребителям, что чревато выходом из строя вспомогательного оборудования и существенными денежными потерями.
Именно поэтому автоматический конденсатоотводчик является незаменимым элементом любой профессиональной системы подготовки сжатого воздуха. Отвод выделяемого конденсата может быть необходим на разных участках системы: ресивере, осушителе, компрессоре, магистральном фильтре, циклонном сепараторе.
В каталоге компании «Дробесфера» представлены два основных типа конденсатоотводчиков для компрессорного оборудования — таймерные (электронные) и поплавковые (механические). Каждый тип имеет свои особенности, преимущества и область применения. Рассмотрим их подробнее.

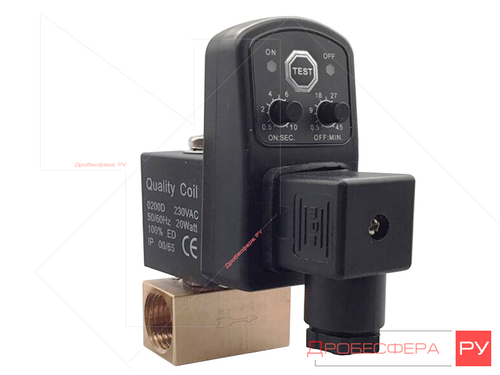

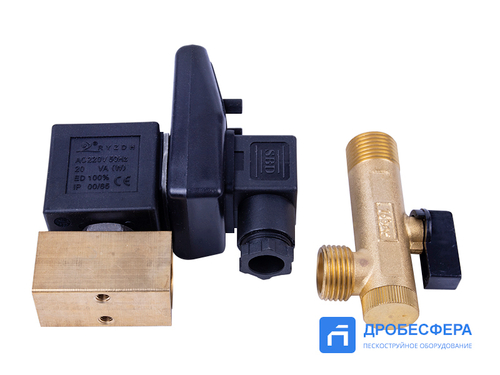

Конденсатоотводчики таймерного типа

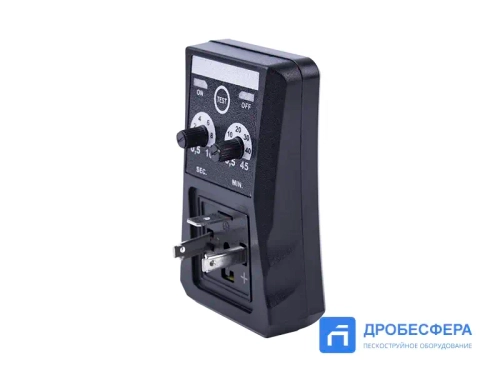

Таймерный (электронный) конденсатоотводчик — это устройство, работающее от электрической сети и оснащённое электромагнитным клапаном с программируемым таймером. Конденсат сливается за счёт электромагнитного клапана и таймера задержки, на котором можно установить интервалы слива конденсата или время открытия клапана.
Принцип действия таймерного конденсатоотводчика прост и надёжен: встроенный электронный таймер через заданные промежутки времени подаёт сигнал на электромагнитный клапан, который открывается и сбрасывает скопившийся конденсат. После завершения цикла слива клапан автоматически закрывается до следующего срабатывания. Пользователь самостоятельно настраивает два ключевых параметра — частоту открытия клапана и длительность его открытия.
Следует учитывать, что данный тип конденсатоотводчиков не контролирует уровень воды в ёмкости для сбора конденсата и потому срабатывает независимо от заполненности. Если выставить слишком длинное время продувки, это может привести к существенным потерям сжатого воздуха. Если же выставить слишком короткое время — конденсат будет не успевать удаляться из системы. После настройки таймерных конденсатоотводчиков рекомендуется проводить периодические проверки работы устройства.
Преимущества таймерных конденсатоотводчиков:
- Установка возможна в любом месте пневмолинии, они работают в различных положениях.
- Простая и гибкая настройка интервалов и длительности слива;
- Подходят для систем с высоким рабочим давлением — если давление системы может достигать 50 бар и более, рекомендуются именно электронные конденсатоотводчики таймерного типа;
- Компактные размеры и невысокая стоимость;
- Применяются для совместного функционирования с воздушными компрессорами, ресиверами, осушителями, доохладителями.

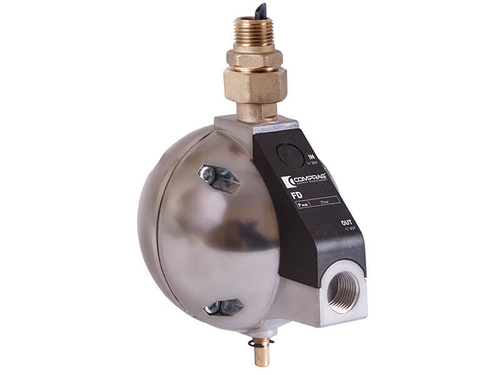

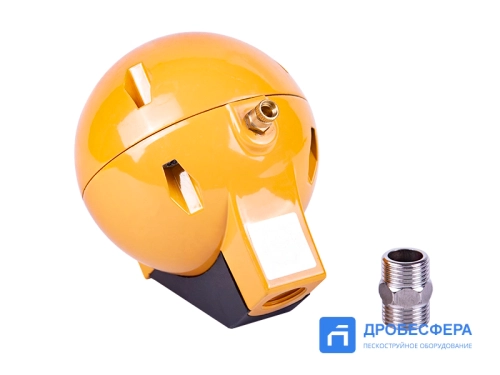

Конденсатоотводчики поплавкового типа
Поплавковый (механический) конденсатоотводчик — это автоматическое устройство, не требующее подключения к электросети. Работа поплавкового конденсатоотводчика основана на пневматическом регулировании уровня конденсата при помощи специально разработанного магнитного поплавкового шарика. Слив осуществляется через пневматический главный клапан.
Принцип действия поплавкового конденсатоотводчика: конденсат постепенно накапливается в приёмной камере устройства. Простой и надёжный поплавковый механизм связан с клапаном прямого действия. При достижении определённого уровня конденсата происходит открытие сливного отверстия и удаление конденсата из системы.
После сброса жидкости поплавок опускается, клапан закрывается, и цикл повторяется. Таким образом, устройство реагирует исключительно на фактический уровень накопленного конденсата — слив происходит только тогда, когда это действительно необходимо.
Преимущества поплавковых конденсатоотводчиков:
- Поплавковый конденсатоотводчик обеспечивает нулевые потери сжатого воздуха — слив происходит строго по мере накопления конденсата, без утечки рабочей среды;
- Работа полностью автономная и не требует подключения к сети;
- Поплавковые модели могут работать с грязным конденсатом, содержащим масло и твёрдые частицы;
- Их монтаж прост;
- Не требуют настройки временных интервалов — устройство работает полностью в автоматическом режиме;
- Высокая надёжность за счёт минимального количества подвижных элементов.
Важно учитывать, что в отличие от таймерных, поплавковые аппараты устанавливаются строго горизонтально, в нижней точке сосуда или ресивера, где скапливается конденсат.
Конденсатоотводчики являются неотъемлемой частью системы подготовки сжатого воздуха и устанавливаются на следующих участках:
- На рефрижераторные осушители сжатого воздуха
Рефрижераторные осушители сжатого воздуха — это устройства, предназначенные для удаления влаги из сжатого воздуха с помощью охлаждения и конденсации. Они широко применяются в системах пневмооборудования, где требуется обеспечить низкий уровень влажности для предотвращения коррозии и повреждения оборудования. Сепаратор и конденсатоотводчик отделяют воду из воздуха и автоматически удаляют скопившуюся жидкость — это ключевой элемент в работе каждого рефрижераторного осушителя. Без исправного конденсатоотводчика осушитель не сможет эффективно выполнять свою функцию, а накопленная влага начнёт проникать в пневмолинию.
- На воздушные ресиверы
Воздушный ресивер — один из основных элементов компрессорной станции, где происходит естественное охлаждение сжатого воздуха и, как следствие, активное выделение конденсата. Конденсатоотводчик устанавливается в самой нижней части ресивера для обеспечения своевременного и полного удаления скопившейся влаги. Автоматический конденсатоотводчик на ресивере исключает необходимость ручного слива и гарантирует бесперебойную работу всей системы.
- Дополнительные точки установки
Помимо осушителей и ресиверов, конденсатоотводчики устанавливаются на:
- Магистральные фильтры сжатого воздуха — для отвода влаги, задержанной фильтрующим элементом;
- Циклонные сепараторы (влагоотделители) — для удаления отсепарированного конденсата;
- Доохладители — на выходе из компрессора, где происходит первичная конденсация влаги;

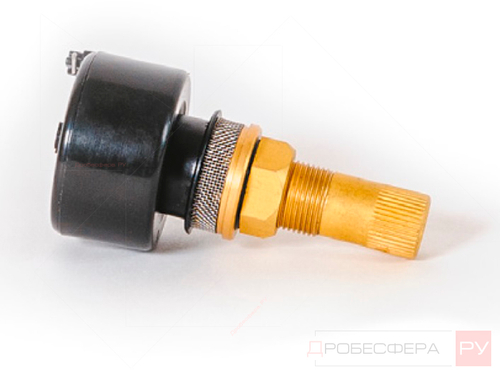

- Непосредственно компрессоры — встроенные или внешние конденсатоотводчики для винтовых и поршневых установок.
Автоматический слив конденсата уменьшает потери сжатого воздуха в системе и способствует сокращению затрат на электроэнергию.
При выборе конденсатоотводчика для вашего компрессорного оборудования необходимо учитывать несколько ключевых параметров:
- Рабочее давление системы — различные модели рассчитаны на давление от 16 до 50 бар и выше;
- Производительность компрессора — от этого зависит объём конденсата, который потребуется отводить;
- Тип подключения (резьба) — наиболее распространены модели с подключением DN15 (1/2");
- Место установки — при выборе между таймерным и поплавковым типом учитывайте пространственные ограничения и наличие электропитания в точке монтажа;
- Характер конденсата — если конденсат содержит масло и механические примеси, предпочтительнее поплавковые модели;
- Климатические условия — на предприятиях с переменной нагрузкой и различной интенсивностью образования конденсата поплавковые модели обеспечивают более точный и экономичный отвод.
Специалисты компании «Дробесфера» помогут подобрать оптимальную модель конденсатоотводчика с учётом всех особенностей вашего оборудования и условий эксплуатации.
ООО «Дробесфера» осуществляет гарантийный и постгарантийный ремонт промышленного оборудования. Сервисный центр компании авторизован производителями компрессорного, пескоструйного и окрасочного оборудования по гарантийному и постгарантийному ремонту. На все выполняемые работы в сервисе и на выезде предоставляется гарантия.
Сервисный центр «Дробесфера» выполняет полный спектр работ по техническому обслуживанию осушителей сжатого воздуха:
- Диагностика и ремонт рефрижераторных осушителей;
- Замена конденсатоотводчиков (таймерных и поплавковых);
- Проверка и настройка электронных таймеров;
- Замена расходных материалов и комплектующих;
- Профилактическое обслуживание всей системы подготовки сжатого воздуха;
- Пусконаладочные работы при подключении нового оборудования.
Регулярное техническое обслуживание осушителей и своевременная замена конденсатоотводчиков — это залог бесперебойной работы всей пневмосистемы, экономии электроэнергии и продления ресурса дорогостоящего оборудования.
Компания «Дробесфера» — это собственный большой склад в Москве с широким ассортиментом компрессорного оборудования и расходных материалов. У нас всегда в наличии конденсатоотводчики таймерного и поплавкового типа для компрессоров, ресиверов и осушителей сжатого воздуха, а также запчасти для поршневых и винтовых компрессоров.
Почему стоит купить конденсатоотводчик в «Дробесфере»:
- Наличие на складе — отгрузка в день заказа из собственного склада в Москве;
- Профессиональный подбор — наши специалисты подберут конденсатоотводчик точно под ваше оборудование и условия эксплуатации;
- Подробная консультация — расскажем о принципе работы, особенностях монтажа и настройки;
- Полное техническое сопровождение — от подбора и продажи до установки, пусконаладки и дальнейшего сервисного обслуживания;
- Собственный сервисный центр — ремонт и обслуживание компрессоров и осушителей;
- Доставка по всей России — оперативная отправка транспортными компаниями в любой регион;
- Гарантия качества — работаем только с проверенными производителями компрессорного оборудования.
Купить конденсатоотводчик для компрессора, ресивера или осушителя сжатого воздуха у профессионалов своего дела, из наличия, с подробной консультацией и полным техническим сопровождением — в «Дробесфере». Звоните по телефону 8 (800) 350-75-67 (бесплатно по России) или оформите заказ на сайте.
