Фильтр подбора Очистить
Сортировать по цене названию
Производитель
Цена
Доступно к заказу
Condor Werke
Запчасть для компрессора
5 492 руб
Подробнее
Доступно к заказу
Condor Werke
Запчасть для компрессора
5 492 руб
Подробнее
Доступно к заказу
Condor Werke
Запчасть для компрессора
5 492 руб
Подробнее
Доступно к заказу
Condor Werke
Запчасть для компрессора
5 492 руб
Подробнее
Доступно к заказу
Condor Werke
Запчасть для компрессора
5 492 руб
Подробнее
Доступно к заказу
Condor Werke
Запчасть для компрессора
5 492 руб
Подробнее
Доступно к заказу
Condor Werke
Запчасть для компрессора
5 666 руб
Подробнее
Доступно к заказу
Condor Werke
Запчасть для компрессора
5 666 руб
Подробнее
Доступно к заказу
Condor Werke
Запчасть для компрессора
5 666 руб
Подробнее
Доступно к заказу
Condor Werke
Запчасть для компрессора
6 102 руб
Подробнее
Доступно к заказу
Condor Werke
Запчасть для компрессора
6 102 руб
Подробнее
Доступно к заказу
Condor Werke
Запчасть для компрессора
6 102 руб
Подробнее
Доступно к заказу
Condor Werke
Запчасть для компрессора
6 102 руб
Подробнее
Доступно к заказу
Condor Werke
Запчасть для компрессора
6 538 руб
Подробнее
Доступно к заказу
Condor Werke
Запчасть для компрессора
6 538 руб
Подробнее
Доступно к заказу
Condor Werke
Запчасть для компрессора
6 974 руб
Подробнее
Доступно к заказу
Condor Werke
Запчасть для компрессора
6 974 руб
Подробнее
Доступно к заказу
Condor Werke
Запчасть для компрессора
6 974 руб
Подробнее
Доступно к заказу
Condor Werke
Запчасть для компрессора
6 974 руб
Подробнее
Доступно к заказу
Condor Werke
Запчасть для компрессора
6 974 руб
Подробнее
Доступно к заказу
Condor Werke
Запчасть для компрессора
7 061 руб
Подробнее
Доступно к заказу
Condor Werke
Запчасть для компрессора
7 061 руб
Подробнее
Доступно к заказу
Condor Werke
Запчасть для компрессора
7 061 руб
Подробнее
Доступно к заказу
Condor Werke
Запчасть для компрессора
14 122 руб
Подробнее
Доступно к заказу
Condor Werke
Запчасть для компрессора
14 122 руб
Подробнее
Доступно к заказу
Condor Werke
Запчасть для компрессора
14 122 руб
Подробнее

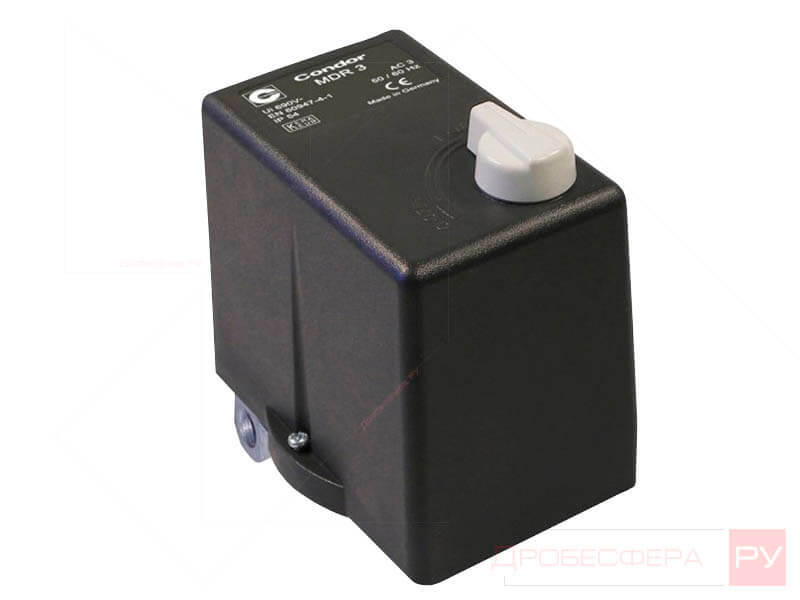

Реле давления Condor MDR 3



Когда необходим компонент компрессора, отвечающий не только за регулировку избыточного давления, но и за перегрев двигателя, во многих моделях пневмостанций применяется реле давления Condor MDR 3. Эта серия характеризуется подключением к сети напряжением 380 вольт и способностью работать с пневмопотоком давлением от 4 до 35 бар.



Назначение и принцип действия реле давления Condor MDR 3

Отсутствие других способов регулировки работы электродвигателя в конструкции компрессора сопряжено с использованием реле давления, обеспечивающего безопасность эксплуатации пневмостанции и пневмосистемы в целом. Конструктивные особенности прессостата Condor MDR 3 позволяют не только избавить от последствий нежелательного превышения избыточного давления рабочего норматива.



Оснащение блока тепловым реле обусловливает эффективную защиту электродвигателя от перегрева. Как только температура превышает допустимое значение, тепловое реле отключает мотор. Основной функционал способствует стабильной работе пневмосистемы, так как компрессор благодаря прессостату включается при падении давления в системе и отключается, если избыточное давление превышает предустановленный показатель.



Для установки параметров давления отключения и диапазона до включения двигателя используются большие и малая пружины. Благодаря наличию регулировочного колеса устанавливается сила тока, превышение которой приведет к отключению двигателя с целью недопущения его перегрева.



Сфера применения Condor MDR 3

Предлагаемые реле Condor MDR 3 предназначены для работы в воздушных и водяных системах. Мембрана выдерживает температуру водной рабочей среды до +70 °C, для воздушной среды желательно придерживаться середины диапазона от -5 до +80 °C.



Реле MDR 3 устанавливается в конструкции винтовых и поршневых компрессоров с электродвигателем мощностью до 11 кВт. Это компрессоры таких брендов как Fini, Atlas Copco, Grundfos, Gardner Denver, Ingersol Rand, агрегаты отечественной и зарубежной сборки.



Ассортимент MDR 3

На выбор предлагается несколько модификаций реле Condor MDR 3:

  • регулирующие работу двигателя мощностью 3 кВт, 4 кВт, 6 кВт, 8, кВт и 10 кВт в диапазоне давления 4-11 бар;
  • осуществляющие контроль двигателя мощностью 6 кВт в диапазоне давления 7,5-25 бар;
  • предупреждающие перегрузку двигателя мощностью 6 кВт в диапазоне давления 12-35 бар.

Тип теплового реле при этом может быть

  1. SKR 3/6.3 A,
  2. SKR 3/10 A,
  3. SKR 3/16 A,
  4. SKR 3/20 A.



Рекомендации

Зная обозначения в артикуле реле Condor MDR 3, вы можете самостоятельно подобрать необходимую модель. Также можно обратиться к спецификации в техпаспорте компрессора или проконсультироваться у менеджера нашего магазина.



С вопросами по подбору реле давления Condor MDR 3 для компрессоров, а также ремонту и обслуживанию пневмостанций обращайтесь к специалистам магазина Дробесфера.РУ на электронную почту mail@drobesfera.ru или по телефонам:

+7 800 350 75 67 – звонок бесплатный по РФ

+7 499 769 38 58 – для звонков из Москвы
