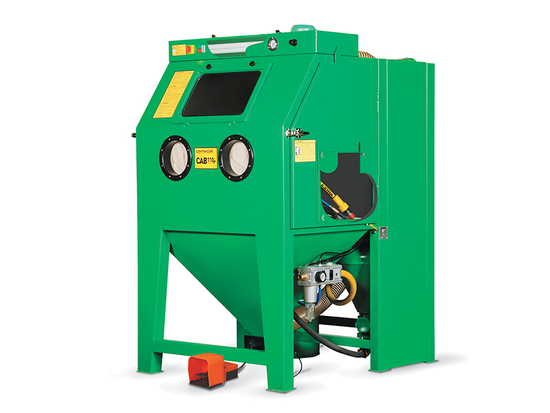

Камера Contracor CAB110P

Расширенная гарантия до 5 лет ?

Расширенная гарантия на оборудование предоставляется при заключении сервисного контракта*

Уточняйте у менеджера условия предоставления расширенной гарантии.

Большие и средние объемы обработки поверхностей из твердых материалов (металл, сплавы, камень, бетон и прочие) часто требуют применения абразивов, воздействующих на объект под давлением.



Для этой цели на промышленных предприятиях используют такие агрегаты как напорная пескоструйная камера CAB110P с вентиляцией.



Камеру можно использовать в помещениях с установленным оборудованием, не допускающим высокой концентрации пыли в воздухе. Инженеры компании Контракор обеспечили агрегату герметически закрываемую кабину, в которой и происходит обработка.



Назначение

Пескоструйная камера CAB110P относится к категории профессионального технологического оборудования, используемого в промышленных масштабах на предприятиях разной отраслевой принадлежности.



Операции, которые с успехом выполняет агрегат, включают в себя:



  • очистку от загрязнений разной плотности (окалины, ржавчины, лакокрасочных покрытий и прочего);
  • полировку, матирование, структурирование поверхности;
  • декорирование, формирование определенного рельефа;
  • повышение коэффициента шероховатости для лучшей адгезии с наносимыми составами.



Конструкция агрегата

Пескоструйная напорная камера CAB110P представляет собой единый комплекс в цельном стальном корпусе сварного типа, включающий кабину для обработки деталей и встроенную фильтр-камеру с вентиляцией кабины.

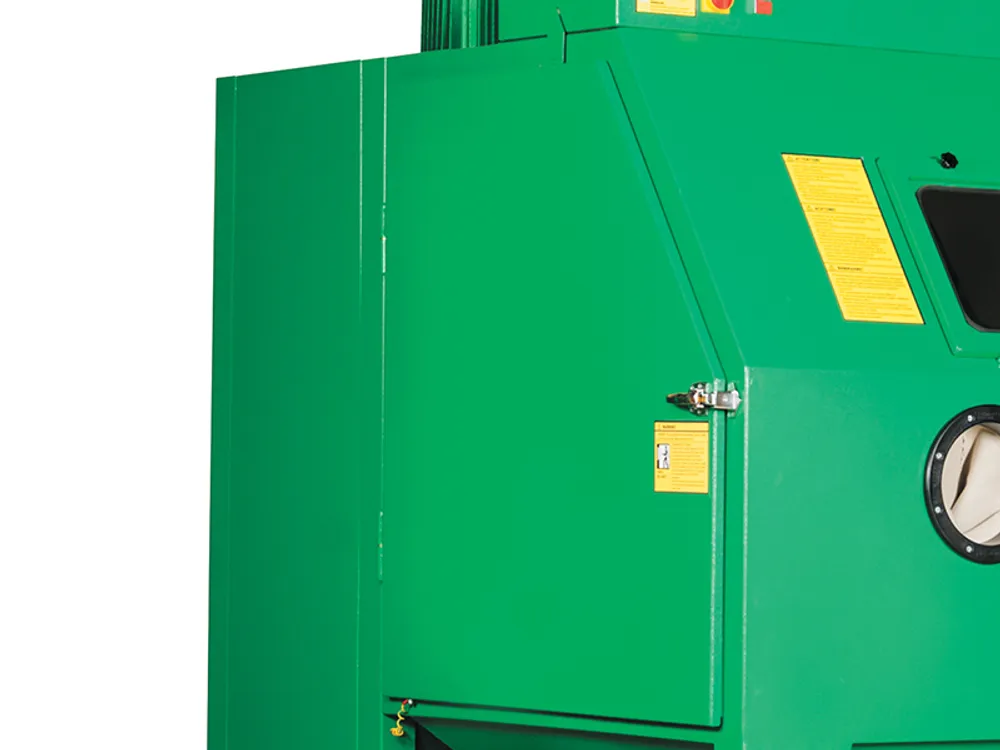

Детали загружаются в кабину через боковые двери. Заметьте, что в конструкции отсутствуют проходные люки, обеспечивающие возможность обработки длинномерных деталей. Кабина не облицована резиновой обшивкой. В конструкции кабины предусмотрена опционная возможность комплектации поворотным столом стационарного типа.



Абразивоструйный пистолет, находящийся в кабине, подает абразивно-воздушный поток на деталь, благодаря функционированию циклона-регенератора. Конструкция агрегата предусматривает автоматическую систему рекуперации абразива, а также фильтрации сбрасываемого в атмосферу воздуха.



Отсутствие в комплектации компрессора требует подключения аппарата к распределителю общезаводской системы циркуляции сжатого воздуха или к автономному источнику пневмоэнергии с осушителем.



Технические характеристики

Агрегат способен обрабатывать в час до 20 кв. метров поверхности. Показатель производительности зависит от таких параметров как характеристики абразивного песка, свойства материала, из которого сделан обрабатываемый объект, давление пневмопотока и диаметр используемого сопла в пистолете, особенности процесса обработки и прочих.



Вес размещаемой детали может достигать 350 кг. Операции над объектами осуществляются при подаче пневмопотока давлением 5-12 атмосфер, при этом расход энергоресурса может достигать 700-3300 литров в минуту.



Площадь обработки можно регулировать применением сопел диаметром 3,5-12 мм. Учтите, что для более интенсивной обработки потребуется большее количество абразива и сжатого воздуха. Необходимо подведение трехфазной сети напряжением 380 вольт.



Принцип работы

Загрузив деталь и закрыв дверь, оператор может нажатием ноги привести процесс в действие. При этом кабина герметизируется, и пыль не выходит за ее пределы. Абразив под напором пневмопотока подается в абразивоструйный пистолет, который удерживает оператор.

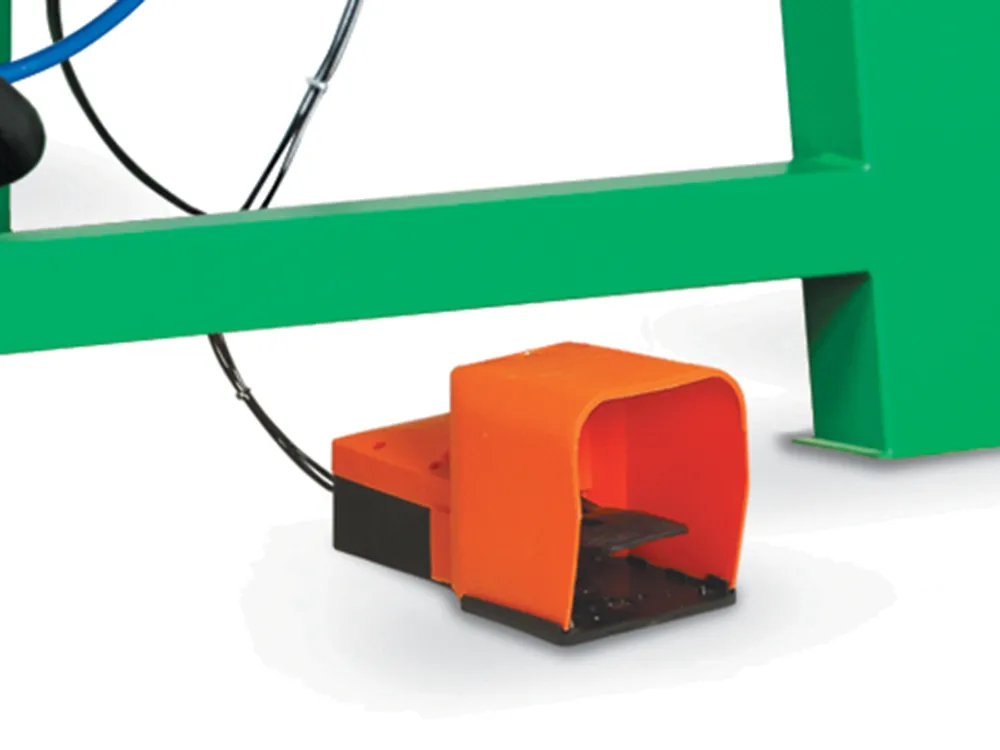

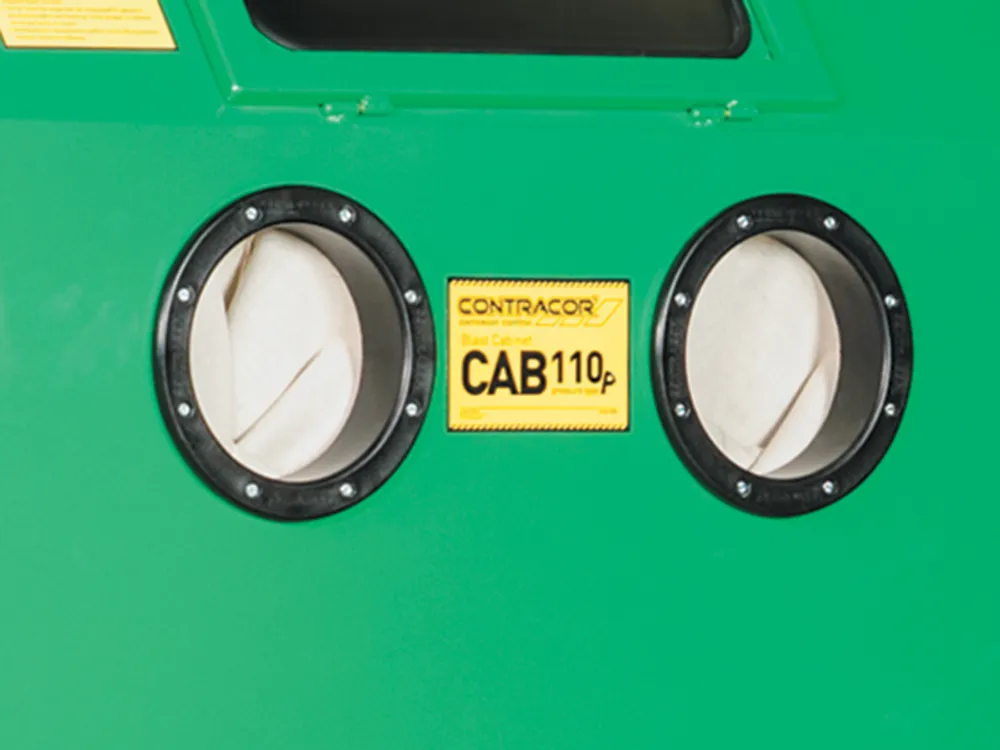

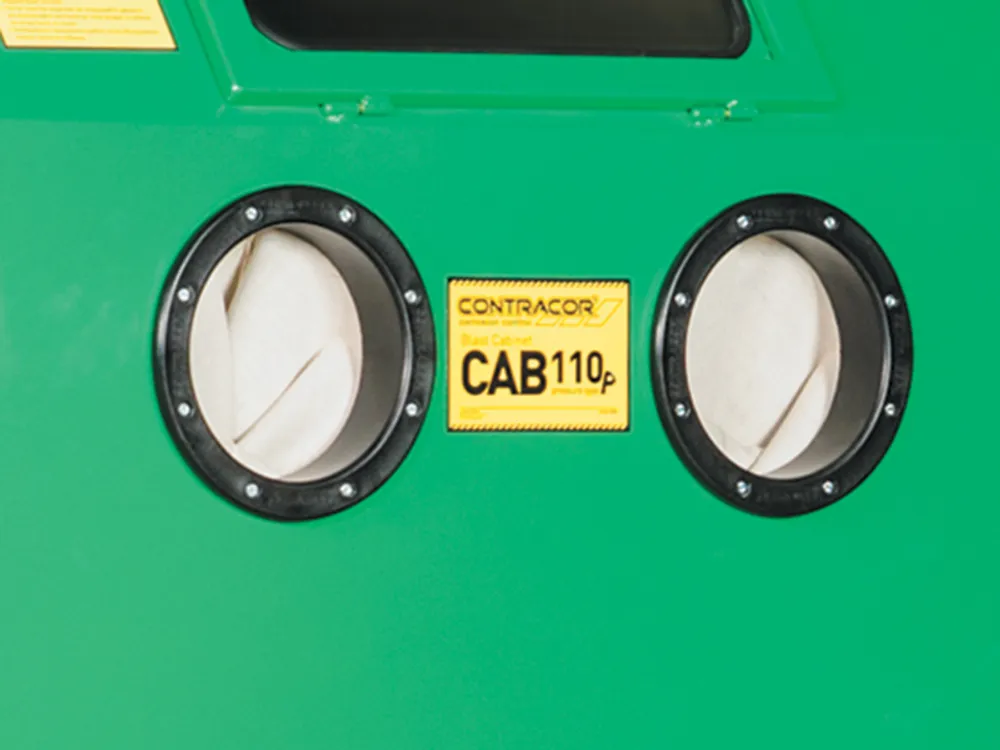

Отверстия в передней стенке кабины с прикрепленными резиновыми перчатками позволяют оператору просунуть руки и выполнять операции внутри кабины. Оператор может в любой момент остановить процесс, сняв ногу с пускоостановочной педали, размещенной под кабиной.



Отсутствие необходимости выгрузки и ручной очистки абразива позволяет выполнять непрерывный процесс обработки в течение нужного времени.



Абразив после соударения с поверхностью детали ссыпается в нижнюю часть камеры и подается на сепаратор, откуда поступает в загрузочный бункер. Воздух из кабины поступает в фильтр-камеру. Фильтровальный слой площадью 10 кв. метров очищает пневмопоток от пыли размером до 5 мкм.

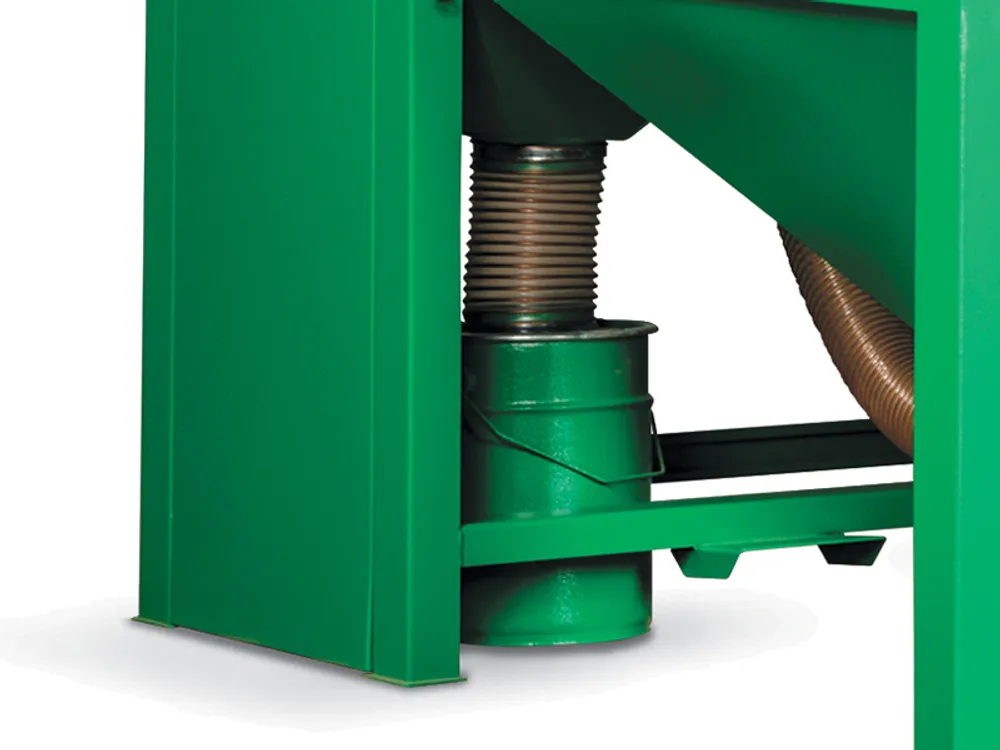

Частицы попадают в пылесборник в момент очистки фильтра обратным напором воздуха. Сменный фильтр-патрон заменяется новым в соответствии с рекомендациями производителя или при первом появлении пылевого облака в области пылесборника.



Образующийся при циркуляции пневмопотока конденсат сливается в ручном режиме не реже 1 раза в сутки.



Рекомендации производителя

Покупая пескоструйную камеру напорного типа CAB110P с вентиляцией в нашем интернет магазине, вы обеспечиваете возможность обретения сертифицированной техники с гарантией длительной эксплуатации агрегата.



При этом необходимо соблюдать эксплуатационные требования и рекомендации завода, изложенные в технической документации установки. Своевременно проводите техобслуживание, профилактический ремонт, замену быстро изнашиваемых деталей и расходных материалов.



В любое время оплатите заказ – и доставка будет осуществлена без задержек. На все вопросы, касающиеся комплектации, монтажа и эксплуатации аппарата специального назначения вы получите исчерпывающие ответы наших менеджеров.



В случае необходимости технического обслуживания оборудования или его ремонта, а также покупки технических узлов и комплектующих к нему, обращайтесь к компетентным специалистам официального дилера компании Контракор на электронную почту mail@drobesfera.ru или по телефонам:

  1. 8 (800) 505-66-86 – звонок бесплатный по РФ
  2. +7 (499) 283-45-34 – для звонков из Москвы
Производитель Contracor ?




Comprag Group выпускает продукцию под торговыми марками Comprag, Contracor и Conspray.

Основные производственные мощности Comprag Group сосредоточены на предприятии ООО "Машиностроительный завод "КОМПРАГ", Московская область, Россия.

Тип кабины ?


По типу работы пескоструйные камеры делятся на два типа: эжекторные (инжекторные) и напорные. Отличаются производительностью и потреблением воздуха.

Напорная ?

Напорная - абразиво-воздушная смесь создается в дозаторе абразива.  Насыщенность абразивом – высокая. Емкость для абразива – под давлением.

Максимальная номинальная производительность при SA2 ½ может превышать 30 м2 в час.

Электрическое подключение ?




Сколько вольт необходимо для работы электрических компонентов оборудования. Сила тока в данном параметре не указывается.

380 В
Тип оборудования Пескоструйная камера
Единица измерения шт
Загрузка изделий в камеру ?

Размеры открываемых элементов равны соответствующим габаритам камеры.

Боковая ?


Открывается одна или две боковые двери.


Вентиляция камеры ?


Наличие в комплекте поставки системы вентиляции.


Да
Фильтр камеры ?


Наличие в системе вентиляции фильтрующего элемента.

Да
Модель фильтр-камеры DC-1100
Площадь фильтра м2 10
Очистка фильтрующего элемента Автоматическая
Резиновая облицовка стен ?


Наличие в камере внутренней отделки рабочей камеры резиной. Резина амортизирует удары абразива, защищая металлические элементы от износа.

Нет
Проходные двери встроенные ?


Форточки, расположенные в боковых стенках (дверях) камеры. Расположены четко друг напротив друга. Имеют небольшие размеры.

Предназначены для помещения в камеру и секционной обработки длинномеров типа швеллеров или балок.


Опция ?

Отсутствует в базовой комплектации оборудования. Для её заказа необходимо предупредить менеджера, что Вам она необходима.

Стол поворотный с путями ?


Наличие в комплекте поставки круглого поворотного стола на опорном подшипнике с приставной рамой.

Приставная рама предназначена для выкатывания на неё поворотного стола и возможности загрузки тяжелых изделий.


Опция ?

Отсутствует в базовой комплектации оборудования. Для её заказа необходимо предупредить менеджера, что Вам она необходима.

Вспомогательное оборудование ?

Оборудование, без которого корректная работа оборудования невозможна или же его наличие облегчает и ускоряет рабочий процесс

Для работы пескоструйной камеры требуется воздушный компрессор с осушителем ?


Обратитесь к менеджеру нашей компании. Он поможет подобрать подходящий компрессор и предложит выгодное решение.

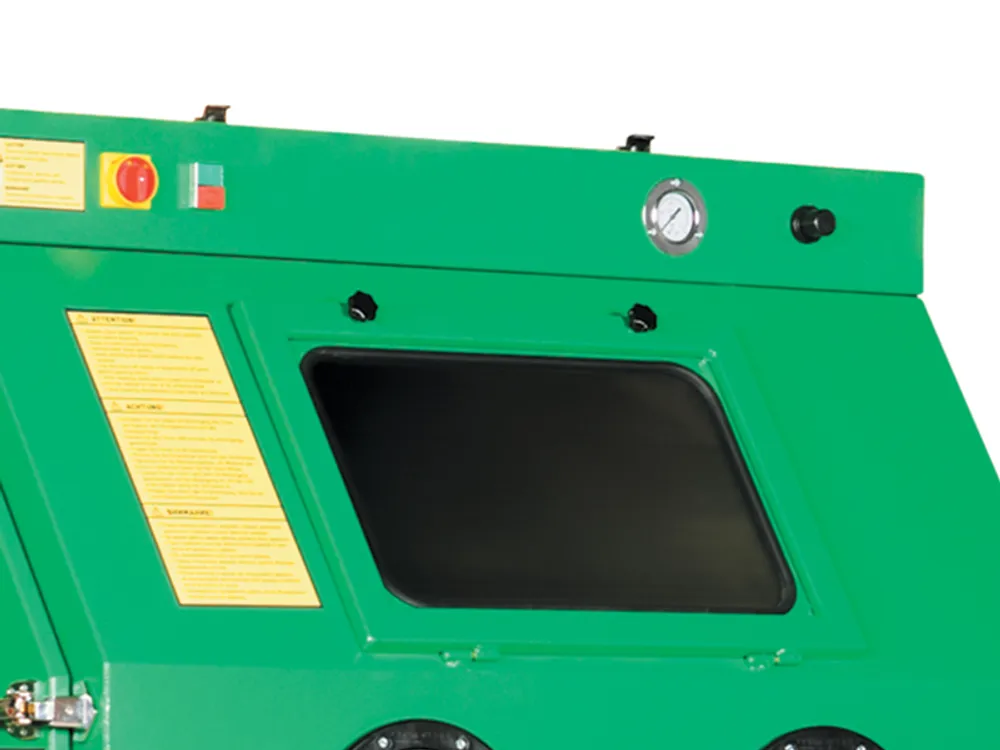

Размер смотрового окна мм ?





476x296
Внутренние размеры камеры мм ?


Внутренние размеры рабочего пространства.

При выборе размера исходя из размеров обрабатываемых деталей необходимо учитывать, что изделие не просто должно «уместиться» в камере.

Ещё должно остаться свободное пространство для перемещения пескоструйного сопла, рук оператора и манипуляций с самим изделием.

1100x800x840
Габариты загрузочного проема мм ?



840х688
Габариты встроенных проходных дверей мм ?


Размер проходных отверстий для пескоструйной обработки длинномерных заготовок.


350x350
Страна изготовления Россия ?


Любимая наша страна.

Макс. масса очищаемой детали кг ?

Максимальный вес обрабатываемой заготовки, допустимый для загрузки в камеру

350
Макс. рабочее давление камеры бар ?

Максимальное давление, на котором способна работать пескоструйная камера.

12
Мин. рабочее давление камеры бар ?

Давление, которого будет достаточно для начала подачи абразиво-воздушной смеси. В случае с напорными емкостями- также для закрытия клапана и герметизации сосуда.

5
Производительность камеры м2/час ?

Производительность указывается номинальная для степени очистки SA 2 1/2. При очистке ровного участка поверхности.

Максимальной заявленной производительности можно добиться при подаче максимального объема воздуха и с соплом соответствующего диаметра.

15
Мин. расход воздуха камеры л/мин ?

Минимальный расход воздуха камеры при установке соответствующего сопла.

700
Макс. расход воздуха камеры л/мин ?

Максимальный объем воздуха, способный пройти через камеру при установке соответствующего сопла.

3300
Рекуперация абразива камеры ?

Система автоматического возврата абразива обратно в емкость для абразива.

Принудительная ?

Принудительная (механическая) – абразив поступает обратно в ёмкость за счет тяги вентилятора, ёмкость при этом расположена рядом с кабиной. Также в процессе механической рекуперации абразив проходит через циклонный сепаратор, очищаясь от мелких фракций.

Габариты камеры мм 1340x1220x1990
Вес камеры кг 380

Производитель оставляет за собой право без уведомления покупателя менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.



Последние изменения уточняйте у менеджеров перед покупкой оборудования.
