Камера Contracor CAB-110ST

Расширенная гарантия до 5 лет ?

Расширенная гарантия на оборудование предоставляется при заключении сервисного контракта*

Уточняйте у менеджера условия предоставления расширенной гарантии.

Эжекторное абразивоструйное оборудование востребовано во многих отраслях, где приходится сталкиваться с обработкой деталей и поверхностей из металла, сплавов, бетона, пластика, дерева и других материалов. Пользуются популярностью и пескоструйные камеры с фильтром и столом на путях CAB-110ST немецкой компании Контракор.



Данный абразивоструйный комплекс позволяет обрабатывать поверхность и при этом не загрязнять окружающее пространство пылью, производимой в процессе работы оборудования. Это возможно, благодаря герметизации кабины, в которой и производятся операции с деталями.



Назначение

Данная модель абразивоструйного комплекса предназначена для использования в разных сферах промышленности и сельского хозяйства, а также при оказании услуг ремонтного и другого направления, создании декоративной отделки и прочих целей. Используются для обеспечения средних и больших объемов работ.



Применение комплекса обусловлено необходимостью выполнения таких операций как:



  1. снятие лакокрасочного покрытия;
  2. очистка от ржавчины, окалины, других видов наплавления и загрязнений;
  3. полировки;
  4. декорирования стекла и зеркал;
  5. формирования шероховатости или рельефности поверхности;
  6. упрочнения.



Конструкция агрегата

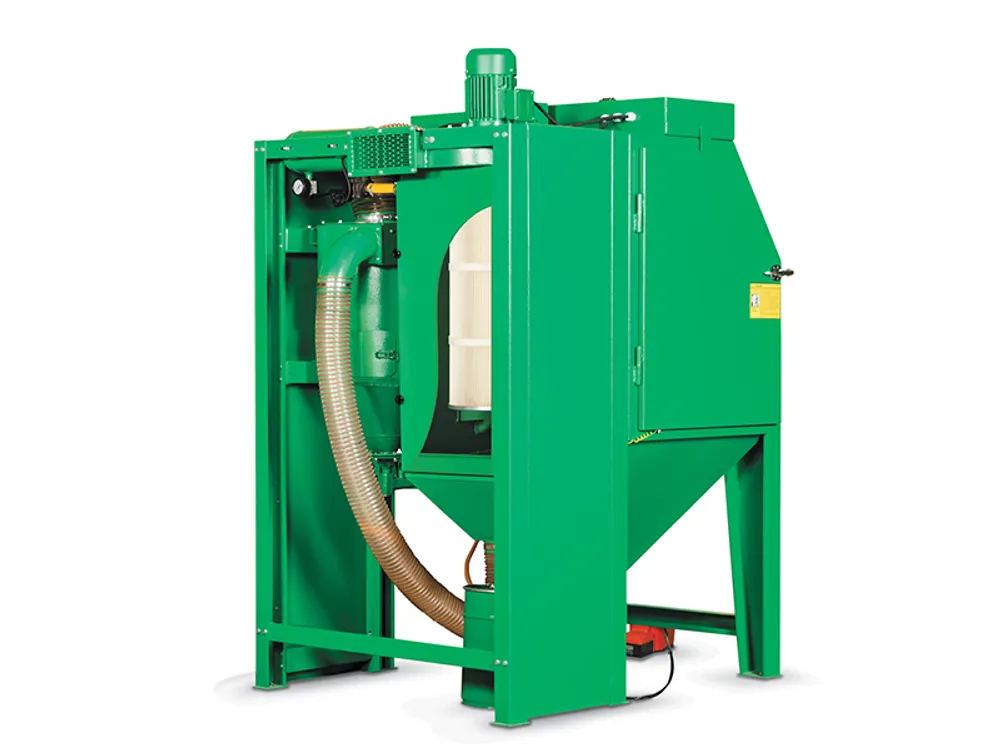

Абразивоструйный комплекс включает стальную кабину с резиновой облицовкой внутренней поверхности и отверстиями с перчатками для оператора на передней панели. Также в комплектацию входит встроенная фильтр-камера, фильтрующий элемент которой способен устранять из воздуха загрязняющие частицы размером до 5 мкм. Слив конденсата из фильтра осуществляется вручную.

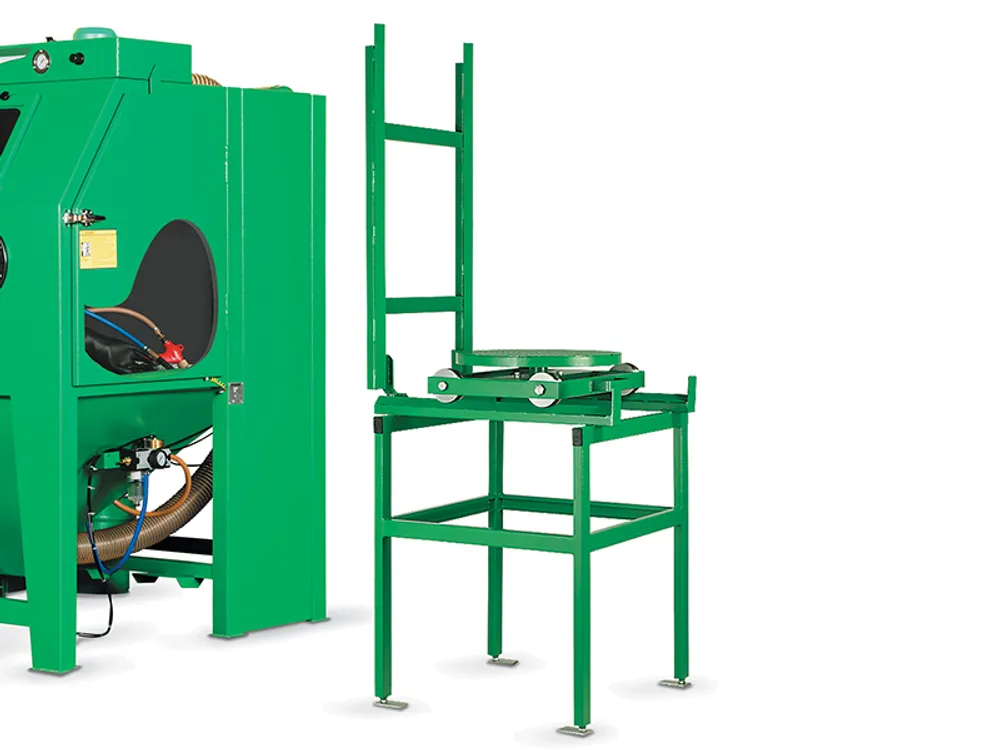

В конструктив камеры входит система вентиляции, а рекуперация абразива осуществляется благодаря фильтрам с автоматической очисткой циклонного рекуператора абразива. Внутри камеры имеется поворотный стол на путях, благодаря которому возможна загрузка большегрузных деталей через боковые двери.



Конструкцией не предусмотрен компрессор, поэтому камеру нужно подключить к пневмосистеме предприятия или к автономному пневмоагрегату с необходимыми характеристиками.



Технические характеристики

Производительность эжекторной пескоструйной камеры с фильтром и столом на путях CAB-110ST колеблется в диапазоне 1-3 кв. м в час.



Этот параметр зависит от нескольких факторов:



  • характеристик абразива;
  • интенсивности и времени обработки;
  • параметров производимой операции;
  • давления пневмопотока.



При очистке детали важен и такой параметр как плотность отшелушиваемого слоя.

Камера работает с соплами размером 6-10 мм. Объем потребляемого сжатого воздуха – от 250 до 2930 литров в минуту. При этом обеспечивается давление от 5 до 12 атмосфер.



Обрабатываемые детали помещаются в камеру на поворотный стол диаметром 500 мм на путях. Учтите, что проходных люков в дверях нет, поэтому обработка длинномерных деталей не предусмотрена. Максимальный вес детали – 350 кг.



Принцип работы

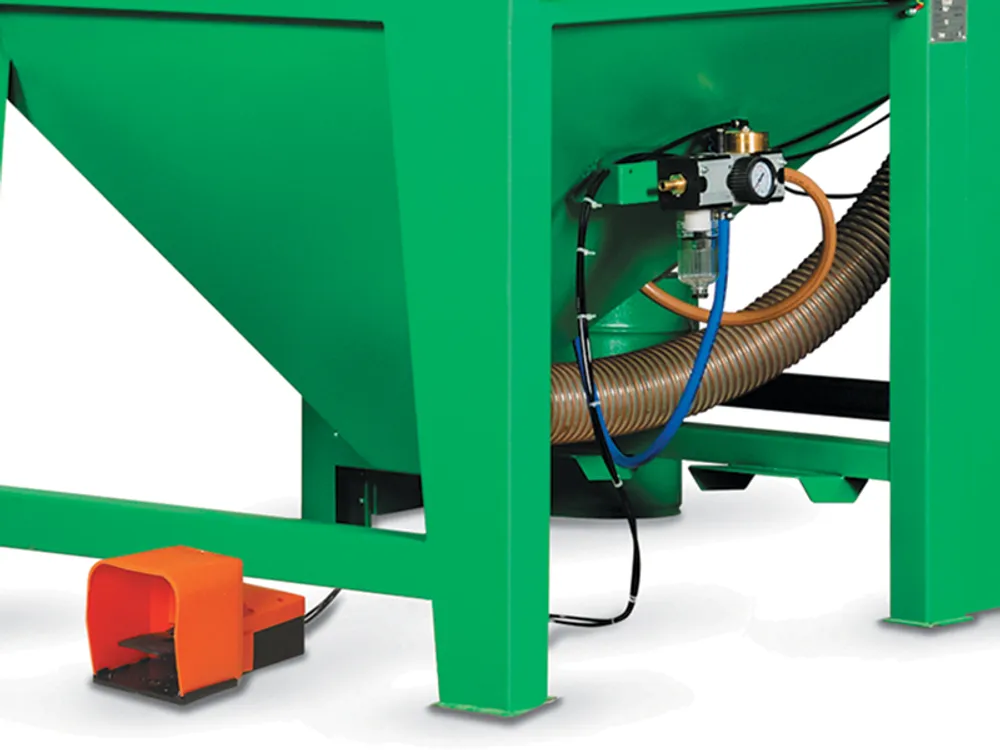

Оператором выбираются параметры обработки, выставляются необходимые показатели давления на панели управления и расход абразива для дозатора. Нажимая на педаль, оператор обеспечивает подачу сжатого воздуха на абразивоструйный пистолет. Создаваемое в корпусе соплодержателя разрежение приводит к всасыванию абразива, который смешивается с пневмопотоком и подается на обрабатываемую поверхность.



Отработанный абразив проходит процесс рекуперации и заново подается в емкость для загрузки абразивного состава. Это обеспечивает экономный расход и отсу4ствие необходимости очищать абразив вручную и загружать его после каждой обработки в бункер.



Вентиляция способствует вытяжке пыли из кабины камеры. Фильтрующие элементы очищаются автоматически. Слив конденсата производится вручную.



Рекомендации производителя

Для владельцев аппарата важно придерживаться эксплуатационных требований и рекомендаций немецкого завода. Это поможет значительно увеличить рабочий ресурс оборудования. К рекомендациям производителя относятся:



  • своевременная замена расходных материалов и быстро изнашиваемых комплектующих;
  • обеспечение эксплуатационных требований камеры;
  • использование оригинальных запчастей;
  • подключение пневмостанции с необходимыми параметрами.



Купить эжекторные пескоструйные камеры с фильтром и столом на путях CAB-110ST вы можете в интернет-магазине нашей компании. Мы предлагаем агрегаты Контракор по самым выгодным ценам, поскольку являемся официальным дилером этой немецкой компании.



Доставка аппаратов осуществляется без задержек, так как на нашем складе всегда в наличии самые востребованные аппараты для пескоструйной обработки.



На все вопросы, касающиеся комплектации, монтажа и эксплуатации пескоструйных камер Контракор, вы получите исчерпывающие ответы наших менеджеров.



В случае необходимости технического обслуживания оборудования или его ремонта обращайтесь к компетентным специалистам официального дилера компании Контракор на электронную почту mail@drobesfera.ru или по телефонам:

  • 8 (800) 551-35-63 – звонок бесплатный по РФ
  • +7 (499) 283-45-32 – для звонков из Москвы
Производитель Contracor ?




Comprag Group выпускает продукцию под торговыми марками Comprag, Contracor и Conspray.

Основные производственные мощности Comprag Group сосредоточены на предприятии ООО "Машиностроительный завод "КОМПРАГ", Московская область, Россия.

Тип кабины ?


По типу работы пескоструйные камеры делятся на два типа: эжекторные (инжекторные) и напорные. Отличаются производительностью и потреблением воздуха.

Эжекторная ?


Эжекторная – абразиво-воздушная смесь создается в пистолете. Насыщенность абразивом – низкая. Емкость для абразива – без давления.

Максимальная номинальная производительность не превышает 3 м2 в час при SA2 ½

Электрическое подключение ?




Сколько вольт необходимо для работы электрических компонентов оборудования. Сила тока в данном параметре не указывается.

380 В
Тип оборудования Пескоструйная камера
Единица измерения шт
Загрузка изделий в камеру ?

Размеры открываемых элементов равны соответствующим габаритам камеры.

Боковая ?


Открывается одна или две боковые двери.


Вентиляция камеры ?


Наличие в комплекте поставки системы вентиляции.


Да
Фильтр камеры ?


Наличие в системе вентиляции фильтрующего элемента.

Да
Модель фильтр-камеры DC-1100
Площадь фильтра м2 10
Очистка фильтрующего элемента Автоматическая
Резиновая облицовка стен ?


Наличие в камере внутренней отделки рабочей камеры резиной. Резина амортизирует удары абразива, защищая металлические элементы от износа.

Да
Проходные двери встроенные ?


Форточки, расположенные в боковых стенках (дверях) камеры. Расположены четко друг напротив друга. Имеют небольшие размеры.

Предназначены для помещения в камеру и секционной обработки длинномеров типа швеллеров или балок.


Опция ?

Отсутствует в базовой комплектации оборудования. Для её заказа необходимо предупредить менеджера, что Вам она необходима.

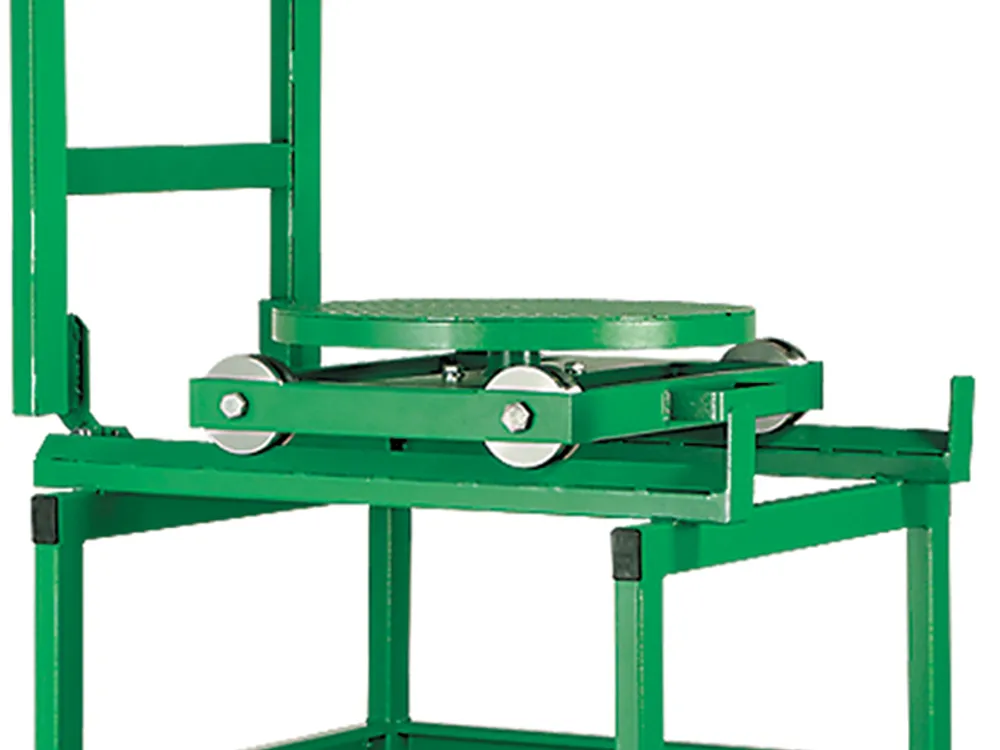

Стол поворотный с путями ?


Наличие в комплекте поставки круглого поворотного стола на опорном подшипнике с приставной рамой.

Приставная рама предназначена для выкатывания на неё поворотного стола и возможности загрузки тяжелых изделий.


Да
Диаметр стола мм 500
Вспомогательное оборудование ?

Оборудование, без которого корректная работа оборудования невозможна или же его наличие облегчает и ускоряет рабочий процесс

Для работы пескоструйной камеры требуется воздушный компрессор с осушителем ?


Обратитесь к менеджеру нашей компании. Он поможет подобрать подходящий компрессор и предложит выгодное решение.

Размер смотрового окна мм ?





476x296
Внутренние размеры камеры мм ?


Внутренние размеры рабочего пространства.

При выборе размера исходя из размеров обрабатываемых деталей необходимо учитывать, что изделие не просто должно «уместиться» в камере.

Ещё должно остаться свободное пространство для перемещения пескоструйного сопла, рук оператора и манипуляций с самим изделием.

1100x800x840
Наружные габариты кабины с установленным столом мм 2950x1340x1990
Габариты загрузочного проема мм ?



840х688
Габариты встроенных проходных дверей мм ?


Размер проходных отверстий для пескоструйной обработки длинномерных заготовок.


350x350
Страна изготовления Россия ?


Любимая наша страна.

Макс. масса очищаемой детали кг ?

Максимальный вес обрабатываемой заготовки, допустимый для загрузки в камеру

350
Макс. рабочее давление камеры бар ?

Максимальное давление, на котором способна работать пескоструйная камера.

12
Мин. рабочее давление камеры бар ?

Давление, которого будет достаточно для начала подачи абразиво-воздушной смеси. В случае с напорными емкостями- также для закрытия клапана и герметизации сосуда.

5
Производительность камеры м2/час ?

Производительность указывается номинальная для степени очистки SA 2 1/2. При очистке ровного участка поверхности.

Максимальной заявленной производительности можно добиться при подаче максимального объема воздуха и с соплом соответствующего диаметра.

3
Мин. расход воздуха камеры л/мин ?

Минимальный расход воздуха камеры при установке соответствующего сопла.

250
Макс. расход воздуха камеры л/мин ?

Максимальный объем воздуха, способный пройти через камеру при установке соответствующего сопла.

2930
Рекуперация абразива камеры ?

Система автоматического возврата абразива обратно в емкость для абразива.

Принудительная ?

Принудительная (механическая) – абразив поступает обратно в ёмкость за счет тяги вентилятора, ёмкость при этом расположена рядом с кабиной. Также в процессе механической рекуперации абразив проходит через циклонный сепаратор, очищаясь от мелких фракций.

Габариты камеры мм 1340x1220x1990
Вес камеры кг 350

Производитель оставляет за собой право без уведомления покупателя менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.



Последние изменения уточняйте у менеджеров перед покупкой оборудования.
