При выборе размера форсунки важно учитывать требуемую ширину распыления. К примеру, для металлических конструкций подходит ширина факела около 10–15 см, а для стен и потолков — порядка 25 см. Размер ширины определяется первой цифрой кода сопла, умноженной на пять.

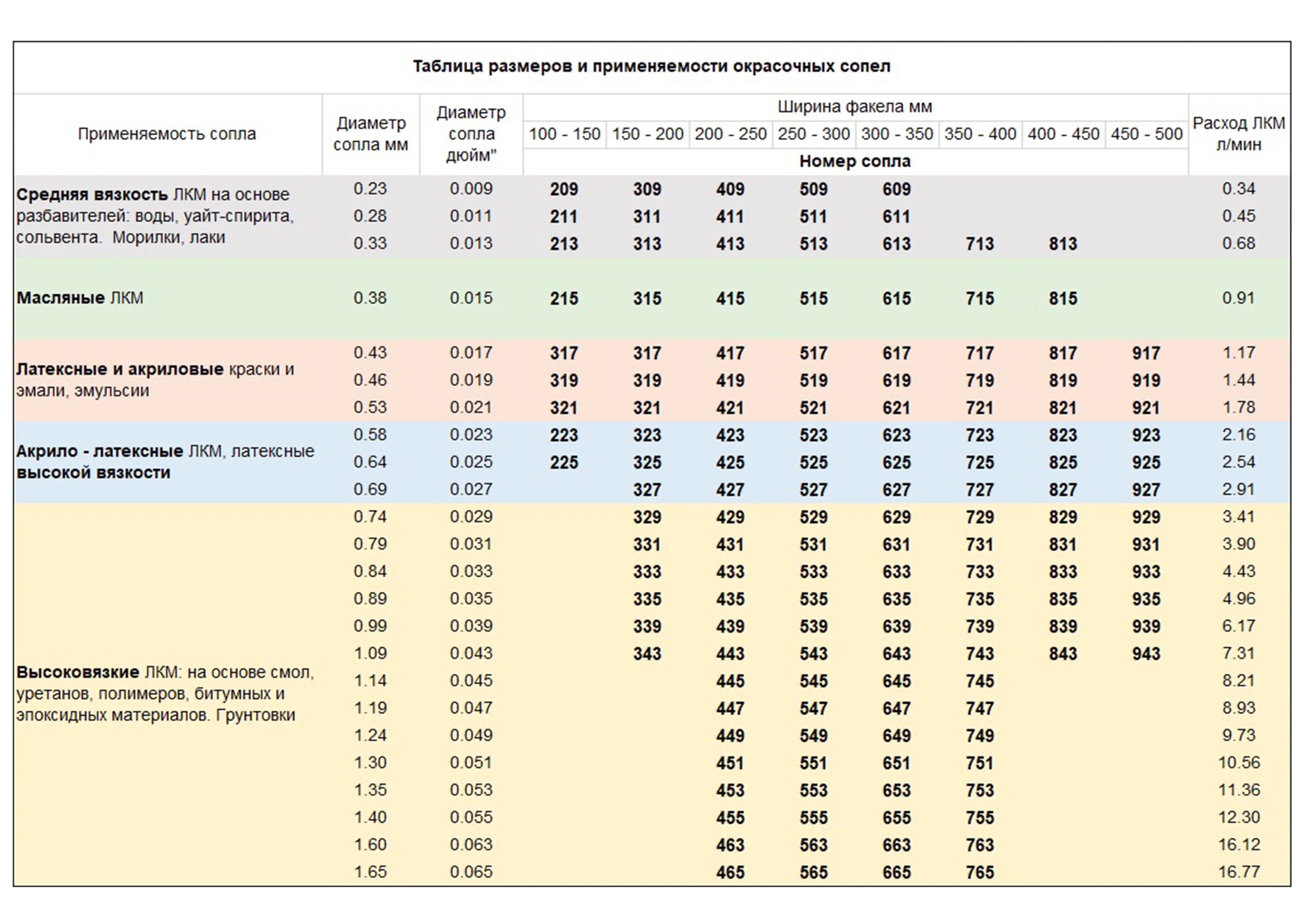

Таблица подбора окрасочных сопел
Правила подбора и эксплуатация форсунок безвоздушных распылителей Graco
Каждая форсунка имеет две важные характеристики, влияющие на качество окрашивания:
- Расстояние от распылителя до поверхности: оптимальное расстояние — примерно 30 см.
- Диаметр форсунки: выбор зависит от типа используемого лакокрасочного материала (ЛКМ). Производители обычно указывают рекомендованные диаметры, но если такая информация отсутствует, диаметр следует подбирать экспериментально.
Маркировка каждого сопла состоит из трех цифр, где первые две цифры обозначают диаметр отверстия в тысячных долях дюйма. Например, значение "15" соответствует диаметру 0,015 дюйма (или приблизительно 0,38 мм). Максимальная твердая частица, способная пройти через такое отверстие, равна примерно трети его диаметра — в данном примере это составит около 0,13 мм.
Советы по выбору диаметра сопла
Для правильного выбора диаметра форсунки необходимо учитывать вязкость материала:
- Очень тонкие и жидкие вещества (например, лаки, водорастворимые краски) требуют минимального диаметра (0,007–0,011").
- Материалы средней вязкости (акриловые, полиуретановые краски) оптимальны для средних размеров (0,015–0,017").
- Высоковязкие материалы (грунтовки, специализированные защитные покрытия) нуждаются в больших отверстиях (0,019–0,067").
Признаки износа форсунки
Со временем форсунки подвергаются естественному износу вследствие постоянного воздействия высоких давлений или попадания твердых включений. О необходимости замены сигнализирует изменение формы отверстия: эллиптическое становится округлым, а полоса распыла начинает формировать неровности и линии перекрытия.
Когда ширина факела сокращается более чем на 20%, форсунку желательно сменить. Рекомендуется регулярно проводить проверку состояния форсунки после обработки каждых 1000 литров краски.
Имейте в виду, что неправильный выбор форсунки приводит к увеличению расхода материала, повышению трудоемкости и ухудшению внешнего вида покрытия. Правильно подобранная форсунка обеспечит однородное нанесение краски без дефектов и лишних затрат.
---
Эти советы помогут вам выбрать подходящее оборудование и обеспечить высокое качество покрасочных работ с минимальным расходом материалов.
Типы реверсивных сопел безвоздушных распылителей Graco и их особенности
Реверсивные форсунки являются одними из самых востребованных типов форсунок в системах безвоздушного распыления благодаря удобству очистки. Конструкция таких изделий позволяет быстро удалить загрязнения простым поворотом форсунки на 180° и нажатием спускового крючка пистолета. Частые засоры могут свидетельствовать о неверно выбранном фильтре либо диаметре форсунки.
Мы предлагаем три типа реверсивных форсунок для аппаратов безвоздушного распыления Graco:
1. Сопла серии RAC X
Подходят исключительно к держателям синей окраски от Graco. Форсунки RAC X доступны в трёх цветах: синий, зелёный и коричневый. Маркировка: PAA*** (синие), FFA*** (зелёные), HDA*** (коричневые). Рабочее давление составляет 230 бар.
В начале 2017 года была представлена обновленная серия RAC X с индексом FFLP и серым цветом корпуса, рассчитанная на работу при высоком давлении до 500 бар.
2. Сопла серии RAC V
Предназначены для использования с оранжевыми держателями. Корпус форсунок чёрного цвета, маркируются кодами 262*** или 286***. Рабочий диапазон давления также ограничен значением 230 бар.

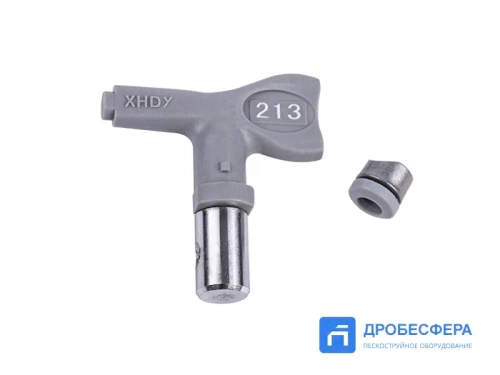

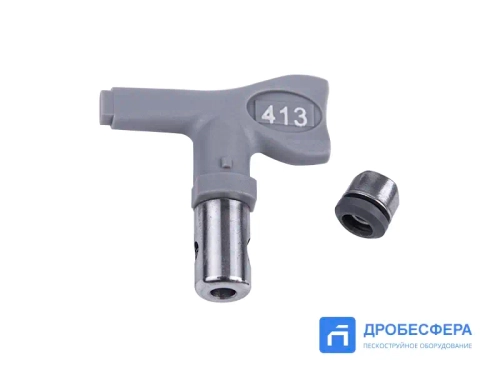

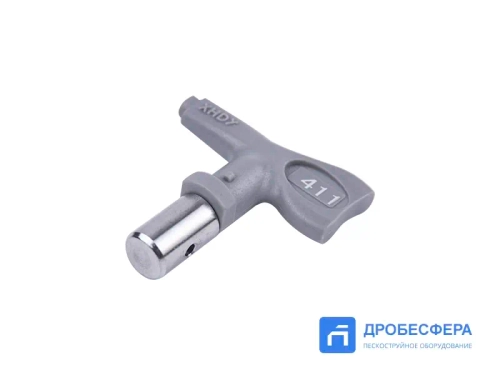

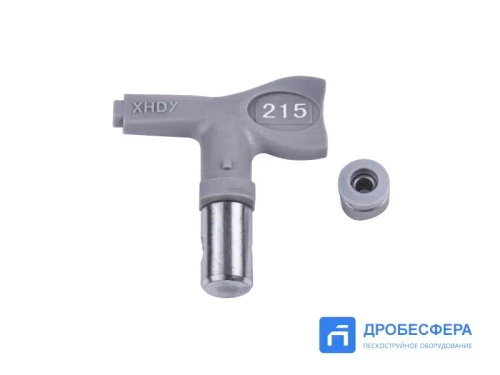

3. Сопла серии XHD
Совместимы только с серыми соплодержателями. Данные изделия характеризуются повышенной износостойкостью.
Основные различия между видами форсунок:
Форма выходного отверстия
- RAC X: Ромбовидная форма отверстий. Материал распределяется неравномерно по ширине струи, что помогает избежать появления заметных переходов при перекрывании слоев краски («нахлёст»).
- XHD: Прямоугольная форма выхода даёт ровное распределение материала по всей поверхности факела. Однако при нанесении покрытий методом «нахлёста» может возникать эффект видимого шва.
Выбор формы зависит от цели нанесения покрытия: финишная отделка выполняется форсунками RAC X, промышленная окраска — форсунками XHD.
Обновленные форсунки RAC X (FFLP)
Новая линейка RAC X разработана с применением технологии SmartTip, позволяющей значительно снизить рабочее давление без потери качества отделки. Например, вместо привычных 100 бар, новое сопло способно работать при 80 бар, тем самым увеличивая ресурс эксплуатации.
Особенности фиксации
Сопла серии RAC V удерживаются в держателях только силой трения, тогда как современные версии RAC X и XHD оснащены специальным механизмом крепления.
Цветовая дифференциация форсунок RAC X
Цвет форсунки указывает на её назначение:
- Зелёные (FFA): Финишные форсунки, обеспечивают мягкое покрытие.
- Синие (PAA): Стандартные окрасочные форсунки.
- Коричневые (HDA): Применяются для тяжёлых материалов (шпатлёвки, огнезащитные составы).
