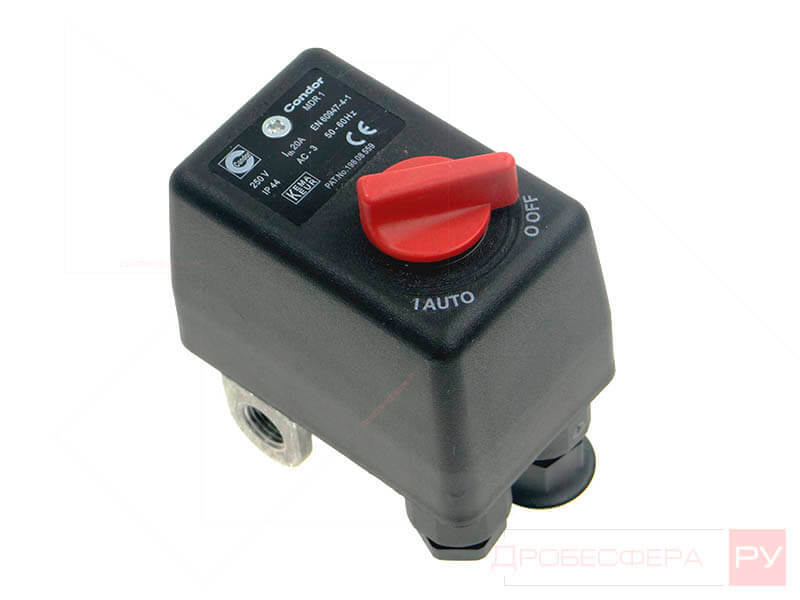

При эксплуатации воздушных компрессоров периодически возникает необходимость замены устройства, которое регулирует работу двигателя в зависимости от давления сжатого воздуха в сети или ресивере. К таким устройствам относятся прессостаты, и в частности реле давления Condor серии MDR 1.
Этот компонент пневмосети устанавливается в поршневой или винтовой компрессор, оснащенный электродвигателем мощностью до 4 кВт, и вырабатывающий сжатый воздух рабочим давлением 2,5-11 атмосфер.
Назначение и принцип действия реле давления Condor MDR 1
Использование реле Condor MDR 1 обеспечивает возможность автоматического регулирования электродвигателя в зависимости от показателей избыточного давления и настроек прессостата.
По сути, реле представляет собой небольшой блок, под крышкой которого находится контактный блок с регулировочными винтами, обеспечивающими настройку исполнительных элементов (большой и малой пружин). Конструкция также предусматривает возможность подключения предохранительного клапана, манометра и других устройств, обеспечивающих эффективное функционирование реле и компрессора в целом.
Замыкая и размыкая цепь, прессостат запускает или отключает электродвигатель, и тем самым исключает или максимально снижает вероятность возникновения аварийных ситуаций вследствие разрыва емкостей под действием избыточного давления.
Сфера применения Condor MDR 1
Реле используется как в компрессорных системах, подключаемых к сети напряжением 220 вольт, так и в системах подачи воды (насосах). Принцип действия аналогичный, но допустимое давление в водяных насосах составляет 1-6 атмосфер.
Если у вас в эксплуатации есть компрессорные установки таких брендов как:
- FINI,
- ATLAS COPCO,
- GRUNDFOS и другие,
в техпаспорте которых в спецификации указано наличие реле давления MDR 1, можете смело покупать его в резерв запчастей.
К особенностям реле относится устойчивость мембраны к воздействию морской воды, соленой воды, пресной воды температурой до +70 °C, минеральных масел, загрязненному воздуху.
Рекомендации
Определенная конфигурация реле давления Condor MDR 1 обусловливает использование именно такого прессостата, если взаимозаменяемость деталей не предусмотрена производителем и не указана в паспорте компрессора.
Своевременная замена прессостата избавит от неприятностей, сопряженных со взрывами на производстве, обусловленными первышением давления сжатого воздуха над допустимыми нормативами.
