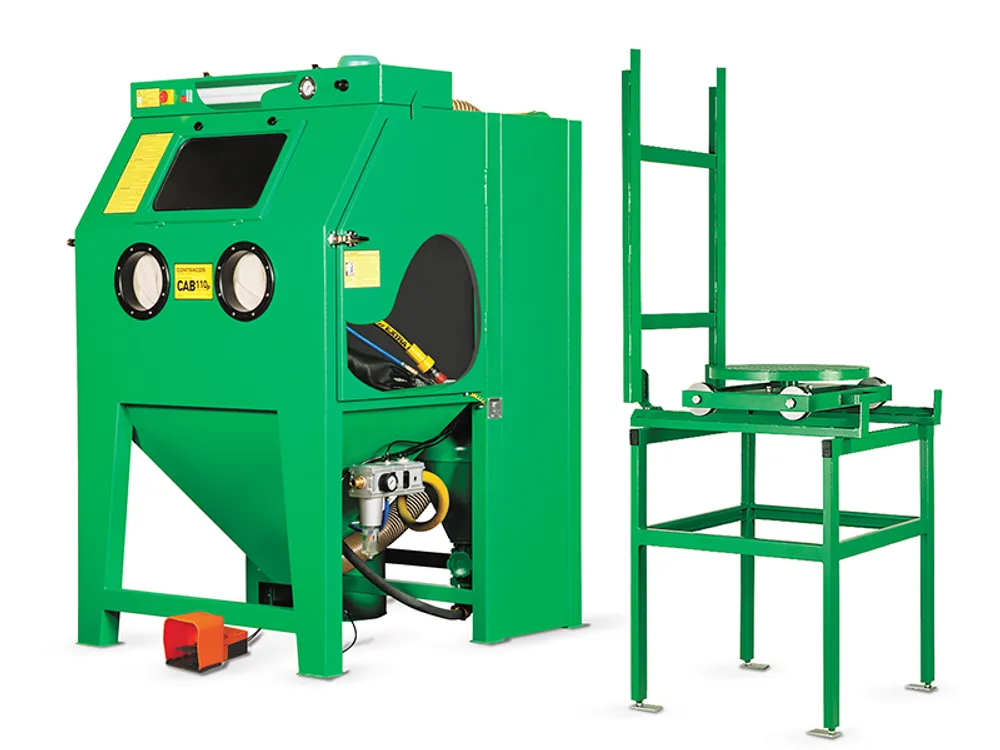

Камера Contracor CAB-110PT

Расширенная гарантия до 5 лет ?

Расширенная гарантия на оборудование предоставляется при заключении сервисного контракта*

Уточняйте у менеджера условия предоставления расширенной гарантии.

Агрегаты профессионального назначения востребованы во многих отраслях. Это касается и такой техники как напорная пескоструйная камера CAB-110PT с фильтром и поворотным столом.



Это агрегат, способный выполнять разные задачи по преобразованию поверхности из металла, сплавов, дерева и других материалов. В качестве воздействующего инструмента используется абразивно-воздушная струя.



Оборудование может устанавливаться в помещениях, где предъявляются требования к отсутствию пыли в пространстве. Такая возможность обусловлена конструкцией пескоструйной кабины, которая герметично закрывается и не разгерметизируется до момента полного удаления из кабины пыли, полученной при обработке.



Назначение

Абразивоструйная камера с фильтром и поворотным столом CAB-110PT применяется в промышленных цехах производственных предприятий, а также на предприятиях, оказывающих услуги ремонта техники и упрочнения строительных конструкций.



Камера стационарного типа может работать и в помещении, и на открытой площадке. Главное, чтобы был подвод энергосети напряжением 380 вольт



Выбросов пыли в окружающую среду при функционировании камеры не производится, так как она скапливается в пылесборнике фильтр-камеры, а затем утилизируется.



Даже в цехах с высокоточным оборудованием такая установка может монтироваться и функционировать в полноценном режиме. Камера промышленного назначения используется для обработки средних и больших объемов.



В составе выполняемых функций:

  1. полировка и матирование поверхности;
  2. очистка от ржавчины, нагара, шлака, солевых отложений, окалины и других нежировых загрязнений;
  3. структурирование и создание на поверхности определенного рельефа;
  4. декорирование поверхностей.



Конструкция агрегата

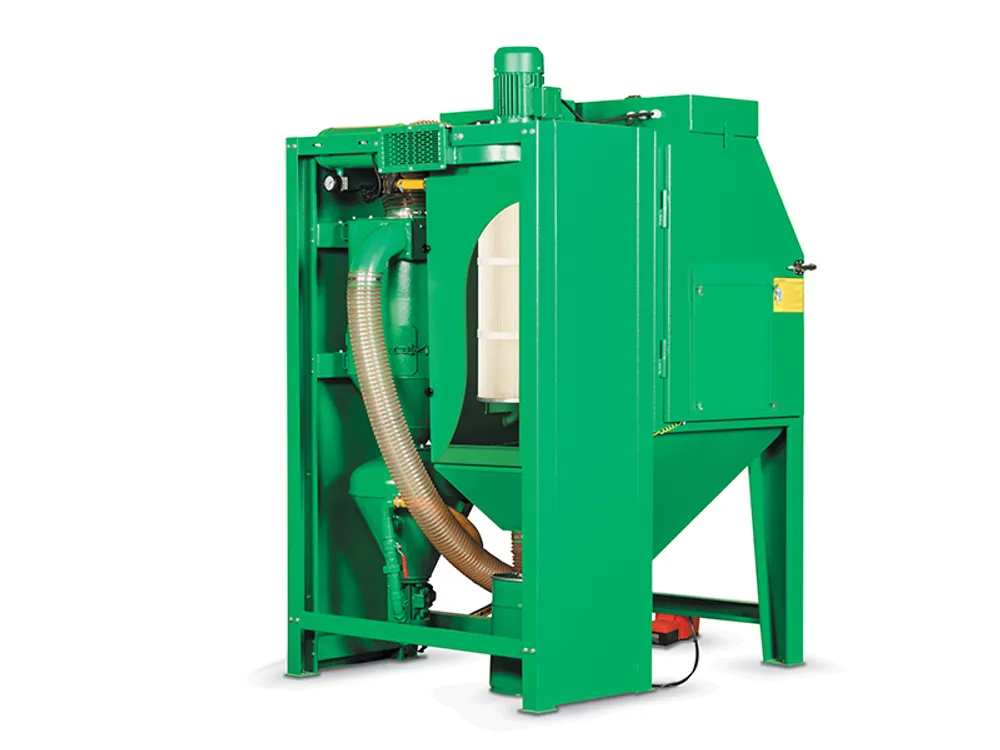

В состав комплектации модели включается кабина со встроенной фильтр-камерой, абразивоструйный пистолет с дозатором, системы рекуперации абразива и фильтрации воздуха перед сбросом в атмосферу.

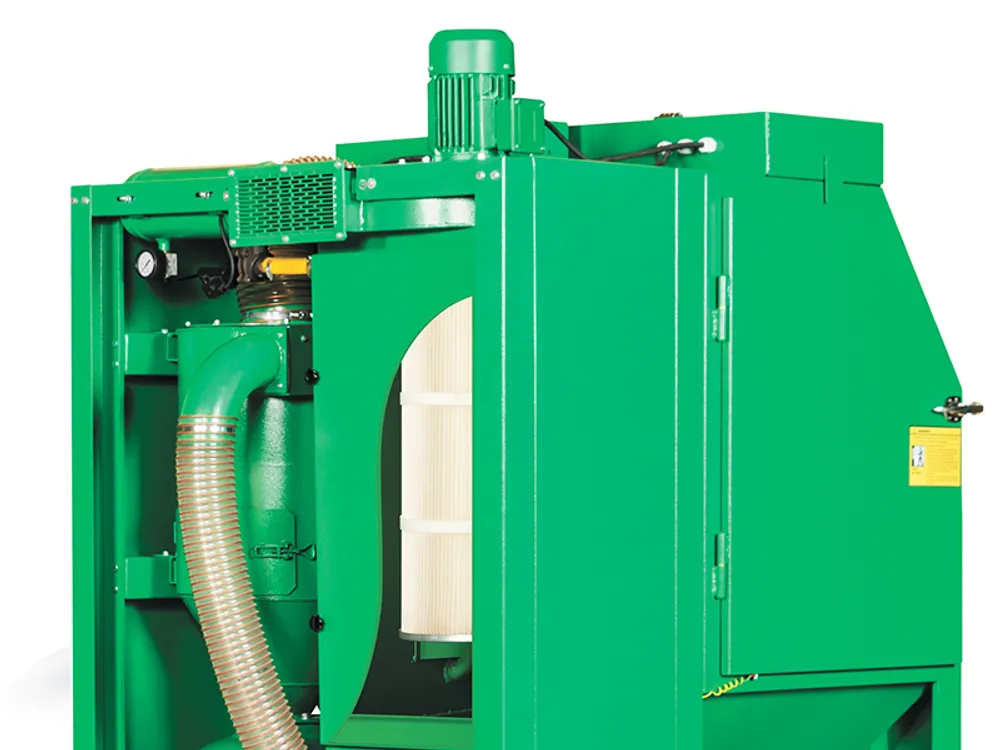

В фильтр-камере имеется сменный фильтр-патрон, общая площадь фильтрующего элемента которого составляет 10 кв. метров. Как только рабочий ресурс патрона подходит к концу, этот компонент необходимо заменить, чтобы не доводить до появления пыли при работе камеры в области пылесборника.



Автоматическая очистка импульсным методом позволяет экономить время, необходимое при ручной очистке. Автоматическая рекуперация абразива позволяет экономить на эксплуатационных расходах и трудозатратах, необходимых для изъятия абразива, его просеивания и загрузки в бункер.



Отсутствие необходимости отключать машину с целью регенерации абразива позволяет эффективнее использовать фонд рабочего времени механизма.



В модели нет компрессора, поэтому о нем необходимо позаботиться отдельно, если, конечно, вы не планируете подсоединение пескоструйной камеры к распределителю общезаводской пневмосистемы.



Загрузка деталей осуществляется через боковые двери. Возможность обработки тяжеловесных деталей весом до 350 кг обеспечивается наличием поворотного стола на путях. Деталь можно опустить на стол посредством подъемника, а затем вкатить стол в кабину.



Технические возможности абразивоструйной камеры обусловливают ее более высокую стоимость по сравнению с аналогичными моделями с ручной очисткой абразива, без фильтрующей камеры.



Технические характеристики

Камера справляется с обработкой поверхностей общей площадью до 15 кв. метров в час. Этот параметр зависит от таких параметров как характеристики абразива, давление сжатого воздуха, диаметр сопла, тип операции и интенсивность обработки, плотность обрабатываемых слоев и материалов. Эти и другие факторы определяют длительность обработки.



В камеру подается абразивно-воздушный поток давлением от 5 до 12 атмосфер. При этом расход пневмопотока может составлять 700-3300 литров в минуту. Применение сопел диаметром 3,5-12 мм обусловливает как размер обрабатываемой площади, так и расход абразива и сжатого воздуха.



Принцип работы

При закрывании дверей после размещения в кабине обрабатываемой детали происходит герметизация. Пыль не выходит из кабины, а накапливается в пылесборнике фильтр-камеры.

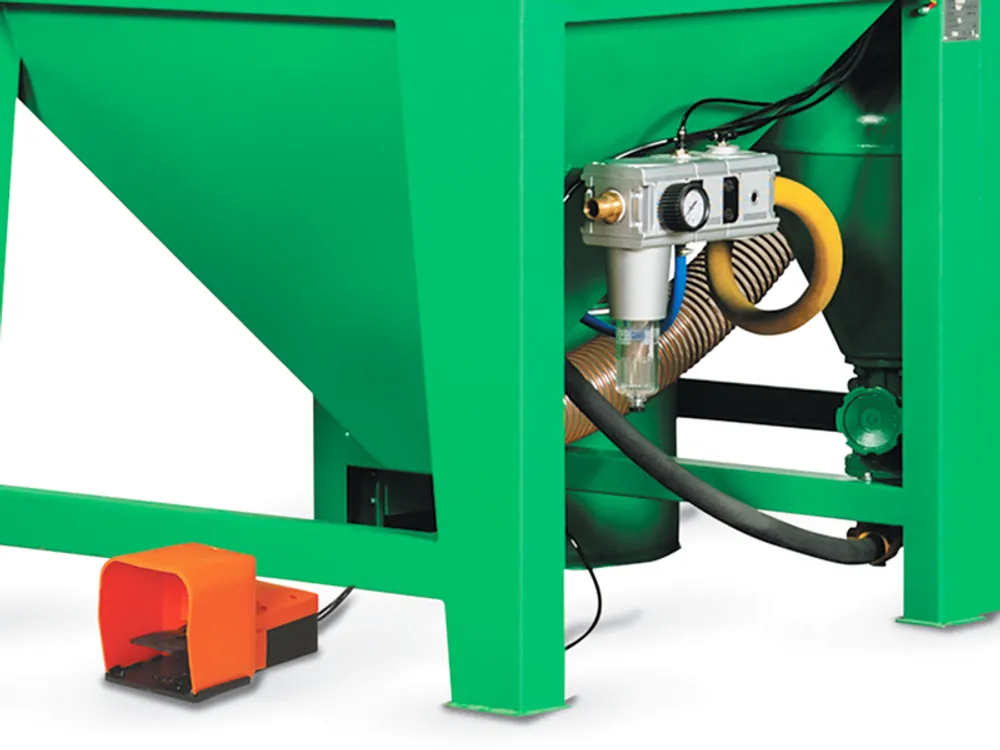

Привод посредством педали, размещенной под кабиной, позволяет производить запуск или остановку процесса. Абразив, подаваемый на пистолет, удерживаемый оператором, ударяется о поверхность и ссыпается в нижнюю часть кабины, откуда подается в рекуператор циклонного типа.

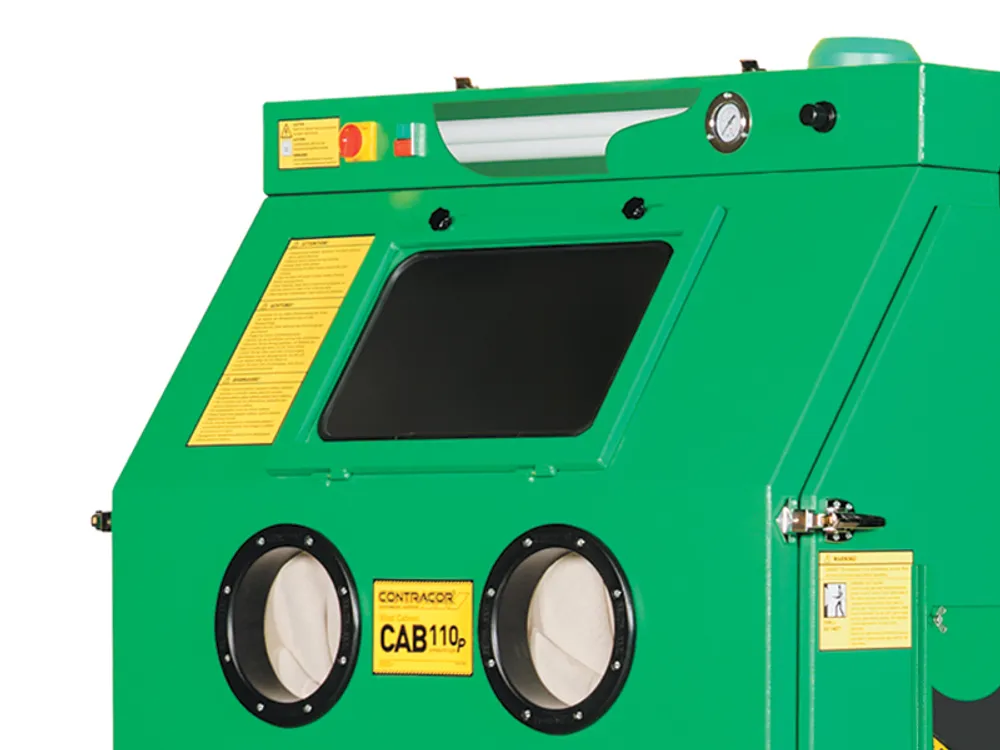

Контроль процесса осуществляет оператор, который и выполняет очистку, удерживая абразивоструйный пистолет внутри кабины. Это возможно, благодаря резиновым перчаткам, прикрепленным к отверстиям в передней стенке кабины. Они защищают оператора от абразива и разрядов статического тока.



Для сброса воздуха из камеры используется вытяжная вентиляция, которая направляет поток в фильтр-камеру. Фильтрующий элемент очищается импульсным методом в соответствии с установленным таймером. Слив конденсата, образующегося при циркуляции пневмопотока, осуществляется вручную.



Рекомендации производителя

Срок службы напорной пескоструйной камеры CAB-110PT с фильтром и поворотным столом может быть значительно дольше, если придерживаться эксплуатационных требований и рекомендаций, изложенных в паспортной документации.



Своевременно проводите техобслуживание и ППР, меняйте расходные материалы и износившиеся детали по мере необходимости, что не обязательно может совпадать с периодами, указанными производителем.



Оформите заказ на пескоструйные напорные камеры CAB-110PT с фильтром и поворотным столом прямо сейчас – и вы без задержек в доставке получите сертифицированную технику с официальной заводской гарантией.



В случае необходимости технического обслуживания аппарата или его ремонта, а также покупки технических узлов и комплектующих к нему, обращайтесь к компетентным специалистам официального дилера компании Контракор на электронную почту mail@drobesfera.ru или по телефонам:

  • 8 (800) 505-32-44 – звонок бесплатный по РФ
  • +7 (499) 283-45-35 – для звонков из Москвы
Производитель Contracor ?




Comprag Group выпускает продукцию под торговыми марками Comprag, Contracor и Conspray.

Основные производственные мощности Comprag Group сосредоточены на предприятии ООО "Машиностроительный завод "КОМПРАГ", Московская область, Россия.

Тип кабины ?


По типу работы пескоструйные камеры делятся на два типа: эжекторные (инжекторные) и напорные. Отличаются производительностью и потреблением воздуха.

Напорная ?

Напорная - абразиво-воздушная смесь создается в дозаторе абразива.  Насыщенность абразивом – высокая. Емкость для абразива – под давлением.

Максимальная номинальная производительность при SA2 ½ может превышать 30 м2 в час.

Электрическое подключение ?




Сколько вольт необходимо для работы электрических компонентов оборудования. Сила тока в данном параметре не указывается.

380 В
Тип оборудования Пескоструйная камера
Единица измерения шт
Загрузка изделий в камеру ?

Размеры открываемых элементов равны соответствующим габаритам камеры.

Боковая ?


Открывается одна или две боковые двери.


Вентиляция камеры ?


Наличие в комплекте поставки системы вентиляции.


Да
Фильтр камеры ?


Наличие в системе вентиляции фильтрующего элемента.

Да
Модель фильтр-камеры DC-1100
Площадь фильтра м2 10
Очистка фильтрующего элемента Автоматическая
Резиновая облицовка стен ?


Наличие в камере внутренней отделки рабочей камеры резиной. Резина амортизирует удары абразива, защищая металлические элементы от износа.

Да
Проходные двери встроенные ?


Форточки, расположенные в боковых стенках (дверях) камеры. Расположены четко друг напротив друга. Имеют небольшие размеры.

Предназначены для помещения в камеру и секционной обработки длинномеров типа швеллеров или балок.


Опция ?

Отсутствует в базовой комплектации оборудования. Для её заказа необходимо предупредить менеджера, что Вам она необходима.

Стол поворотный с путями ?

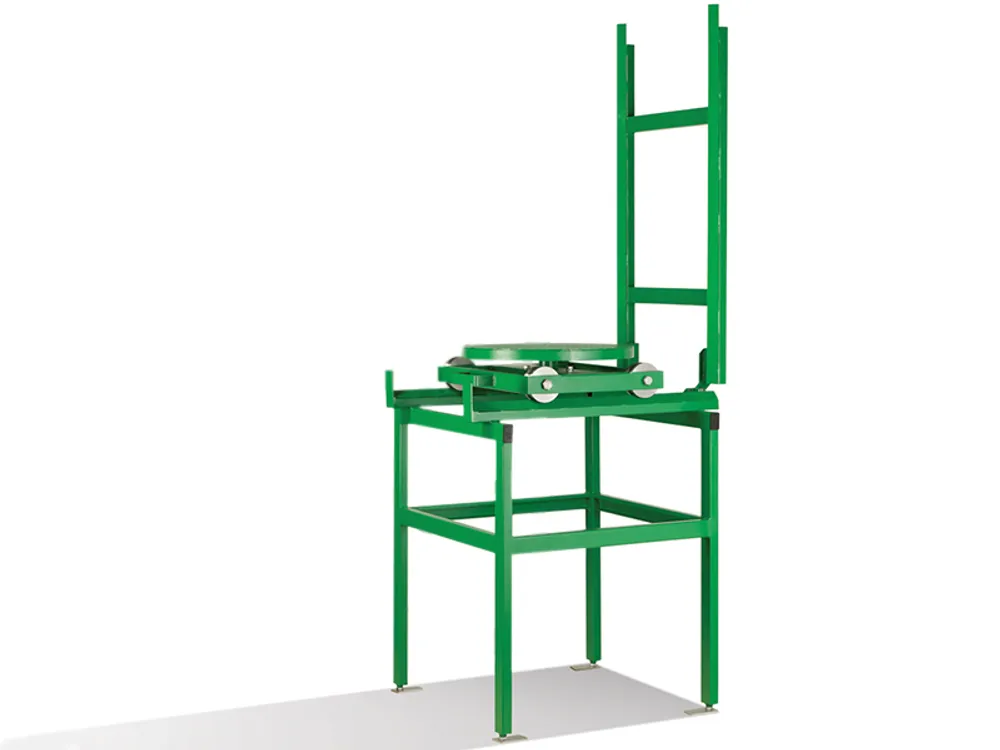

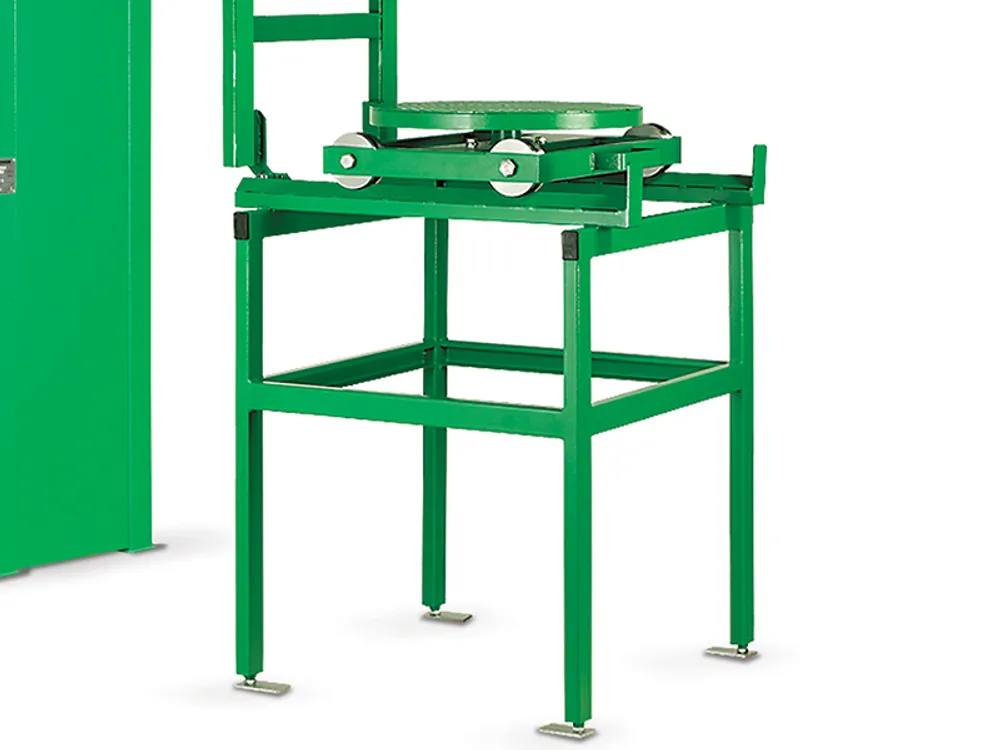

Наличие в комплекте поставки круглого поворотного стола на опорном подшипнике с приставной рамой.

Приставная рама предназначена для выкатывания на неё поворотного стола и возможности загрузки тяжелых изделий.


Да
Диаметр стола мм 500
Вспомогательное оборудование ?

Оборудование, без которого корректная работа оборудования невозможна или же его наличие облегчает и ускоряет рабочий процесс

Для работы пескоструйной камеры требуется воздушный компрессор с осушителем ?


Обратитесь к менеджеру нашей компании. Он поможет подобрать подходящий компрессор и предложит выгодное решение.

Размер смотрового окна мм ?





476x296
Внутренние размеры камеры мм ?


Внутренние размеры рабочего пространства.

При выборе размера исходя из размеров обрабатываемых деталей необходимо учитывать, что изделие не просто должно «уместиться» в камере.

Ещё должно остаться свободное пространство для перемещения пескоструйного сопла, рук оператора и манипуляций с самим изделием.

1100x800x840
Наружные габариты кабины с установленным столом мм 2950x1340x1990
Габариты загрузочного проема мм ?



840х688
Габариты встроенных проходных дверей мм ?


Размер проходных отверстий для пескоструйной обработки длинномерных заготовок.


350x350
Страна изготовления Россия ?


Любимая наша страна.

Макс. масса очищаемой детали кг ?

Максимальный вес обрабатываемой заготовки, допустимый для загрузки в камеру

350
Макс. рабочее давление камеры бар ?

Максимальное давление, на котором способна работать пескоструйная камера.

12
Мин. рабочее давление камеры бар ?

Давление, которого будет достаточно для начала подачи абразиво-воздушной смеси. В случае с напорными емкостями- также для закрытия клапана и герметизации сосуда.

5
Производительность камеры м2/час ?

Производительность указывается номинальная для степени очистки SA 2 1/2. При очистке ровного участка поверхности.

Максимальной заявленной производительности можно добиться при подаче максимального объема воздуха и с соплом соответствующего диаметра.

15
Мин. расход воздуха камеры л/мин ?

Минимальный расход воздуха камеры при установке соответствующего сопла.

700
Макс. расход воздуха камеры л/мин ?

Максимальный объем воздуха, способный пройти через камеру при установке соответствующего сопла.

3300
Рекуперация абразива камеры ?

Система автоматического возврата абразива обратно в емкость для абразива.

Принудительная ?

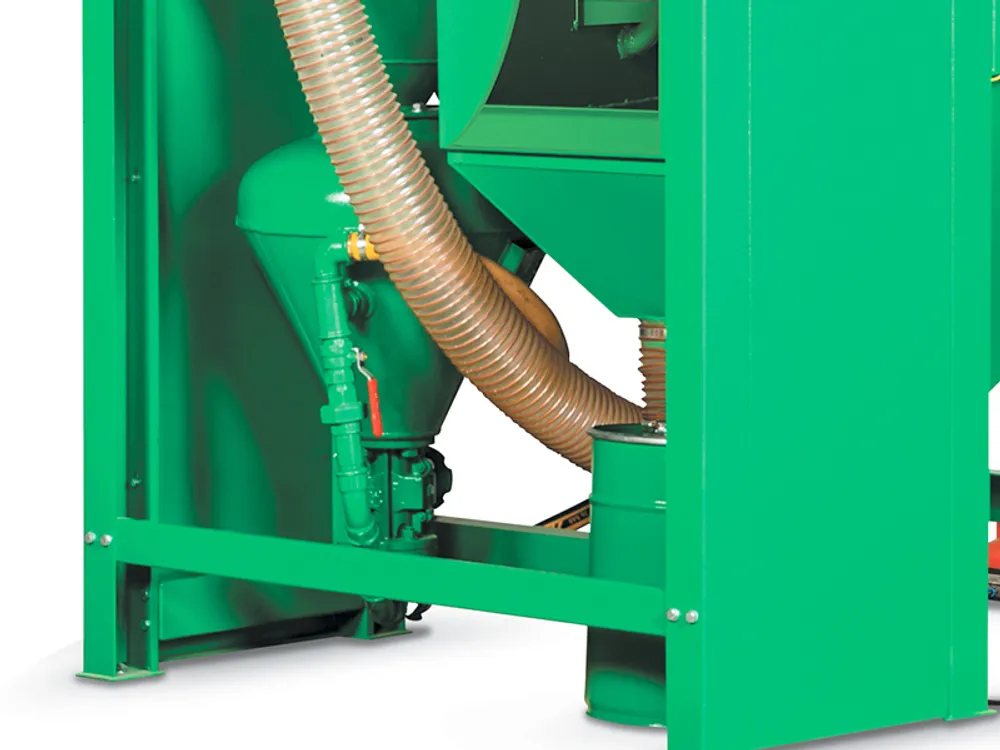

Принудительная (механическая) – абразив поступает обратно в ёмкость за счет тяги вентилятора, ёмкость при этом расположена рядом с кабиной. Также в процессе механической рекуперации абразив проходит через циклонный сепаратор, очищаясь от мелких фракций.

Габариты камеры мм 1340x1220x1990
Вес камеры кг 380

Производитель оставляет за собой право без уведомления покупателя менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.



Последние изменения уточняйте у менеджеров перед покупкой оборудования.
