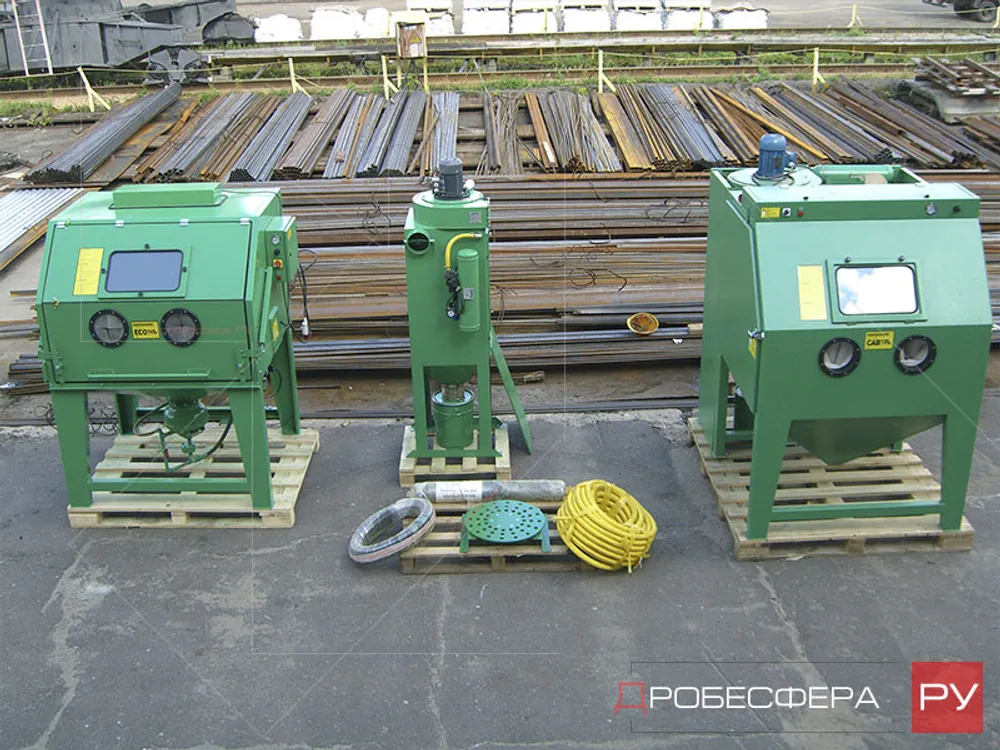

Камера Contracor CAB110S

Расширенная гарантия до 5 лет ?

Расширенная гарантия на оборудование предоставляется при заключении сервисного контракта*

Уточняйте у менеджера условия предоставления расширенной гарантии.

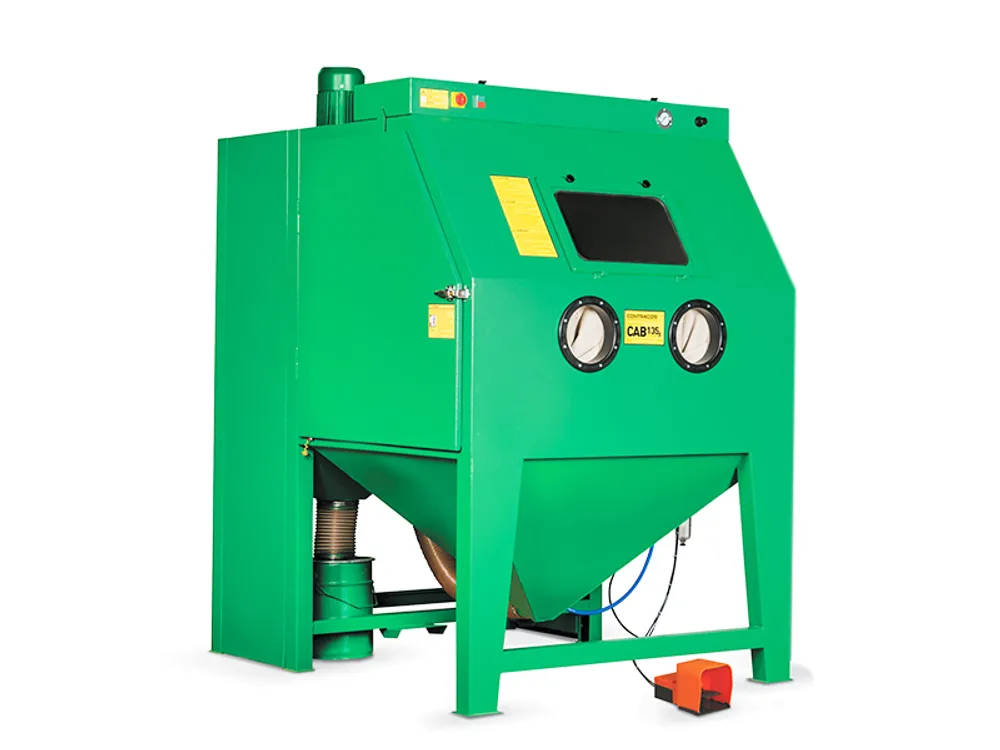

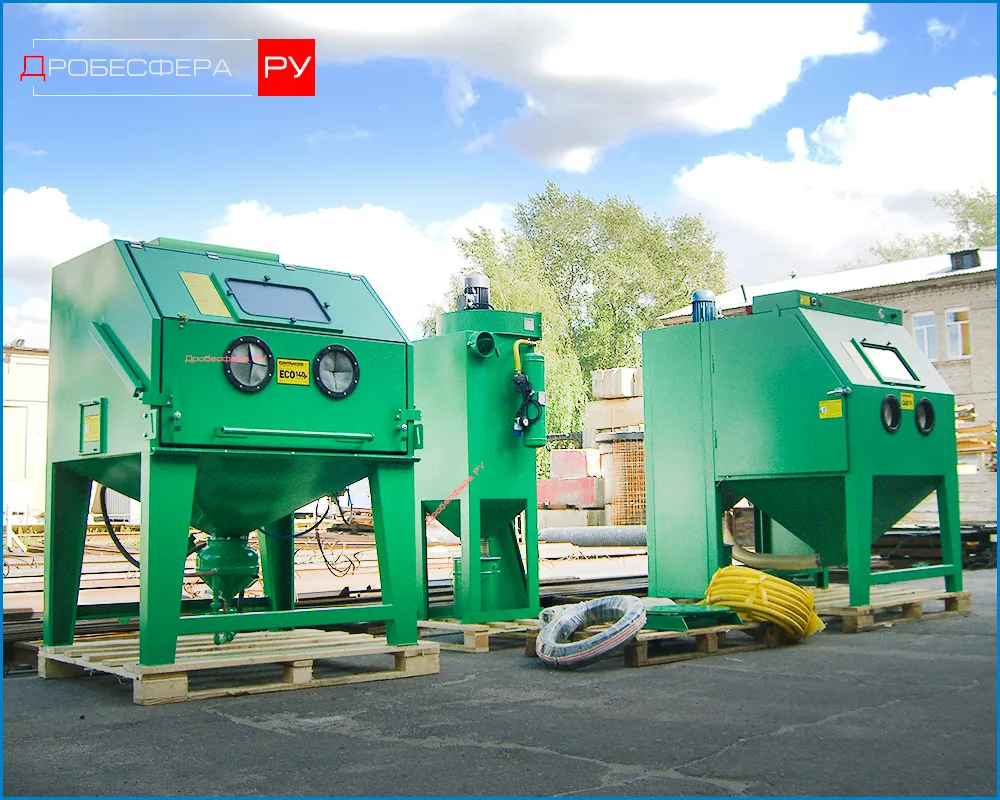

Пескоструйная камера Contracor CAB110S герметична, оборудована системой рекуперации абразива со встроенным циклонным сепаратором, вентиляцией с патронным фильтром и эжекторной системой формирования абразиво-воздушной смеси.



Кабины применяются для обработки различных материалов с целью очистки от различных видов загрязнений, таких как ржавчина, окалина, сварочный град, ЛКП и т.д.



Также кабина используется для придания поверхностям матовости (шероховатости) как для декоративных целей, так и для последующего покрытия лакокрасочными, антикоррозийными или металлизационными покрытиями. При использовании специальных абразивов (например, круглая дробь) можно упрочнять поверхность изделия.



Эжекторный тип кабины не позволяет обрабатывать изделия с высокой скорость (номинальная производительность кабины – 3 м2/час), но для обеспечения сжатым воздухом позволяет использовать недорогие поршневые компрессоры, т.к. минимальные требования для сжатого воздуха (при использовании сопла диаметром 6мм) – 245 л/мин при давлении 2 бара.



Но для достижения максимально возможной производительности кабины (и работы соплом диаметром 10мм) необходимо обеспечить 2930 л/мин при давлении 12 бар.



Комплект поставки:

  1. Корпус кабины
  2. Циклонный сепаратор R-350
  3. Фильтр-камера DC-1100 c фильтр-патроном 10 м
  4. RGS Перчатки 800 мм для пескоструйной обработки с внутренней подкладкой из ткани
  5. Ручной абразивоструйный пистолет GX
  6. Сопло GXT-8,0 из карбида вольфрама 8 мм
  7. Дозатор абразива
  8. Фильтр основной линии с тонкостью фильтрации 5 мкм
  9. Регулятор рабочего давления
  10. Пневматические концевые выключатели



Установка и подключение



  • Электрическое подключение 1,10 кВт, 380 В, 3 фазы, 50 Гц
  • Габаритный размер (Ш x Г x В) 1340 x 1220 x 1990 мм
  • Размер рабочей камеры (Ш x Г x В) 1100 x 800 x 840 мм
  • Размер окна (защитное стекло) 476 х 296 мм



Особенностью кабины является система рекуперации, которая обеспечивает не только незамедлительное повторное использование абразива, но и его очистку от пыли.

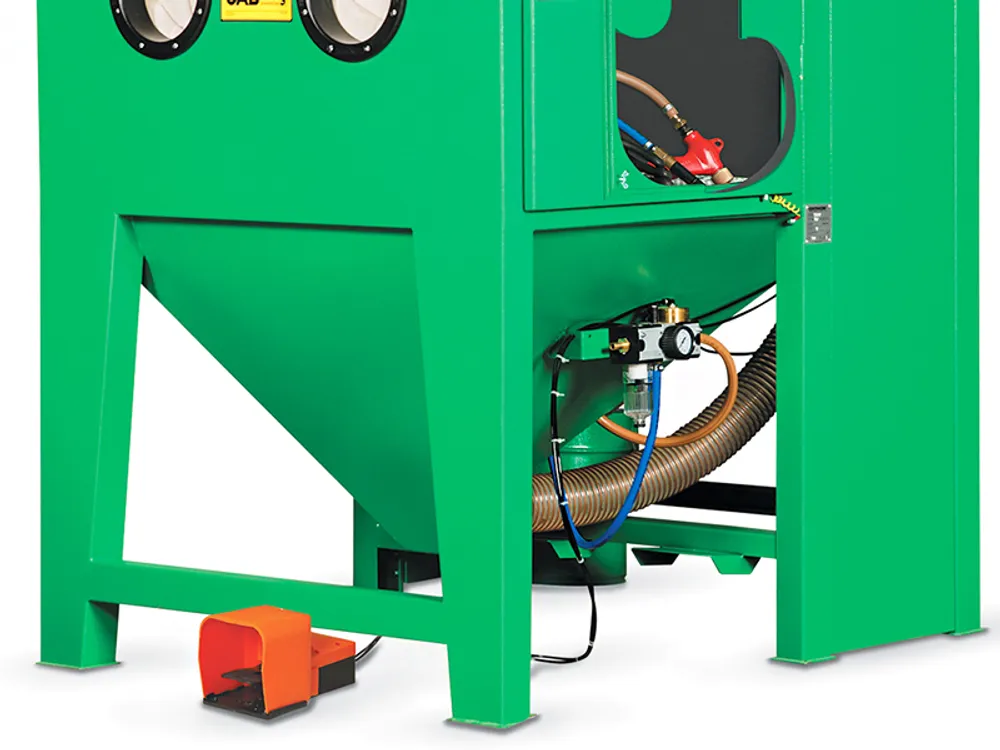

В процессе работы абразив скапливается в сборной воронке, расположенной под рабочим столом кабины. От воронки отходит гофрированный рукав, ведущий к воздушному фильтру.

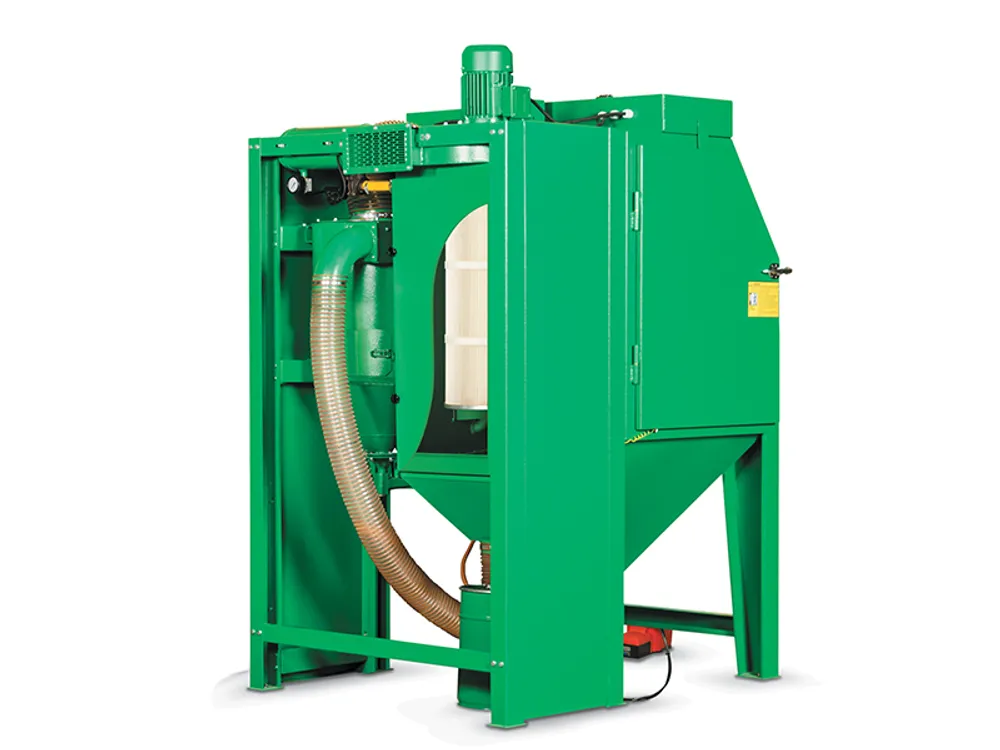

За счет тяги вентилятора, расположенного на крыше кабины, абразив поднимается по гофрированному рукаву, проходя над загрузочной емкостью, тяжелые частицы под собственным весом падают в загрузочный бак, а легкие (пыль) затягиваются вентилятором в воздушный фильтр.

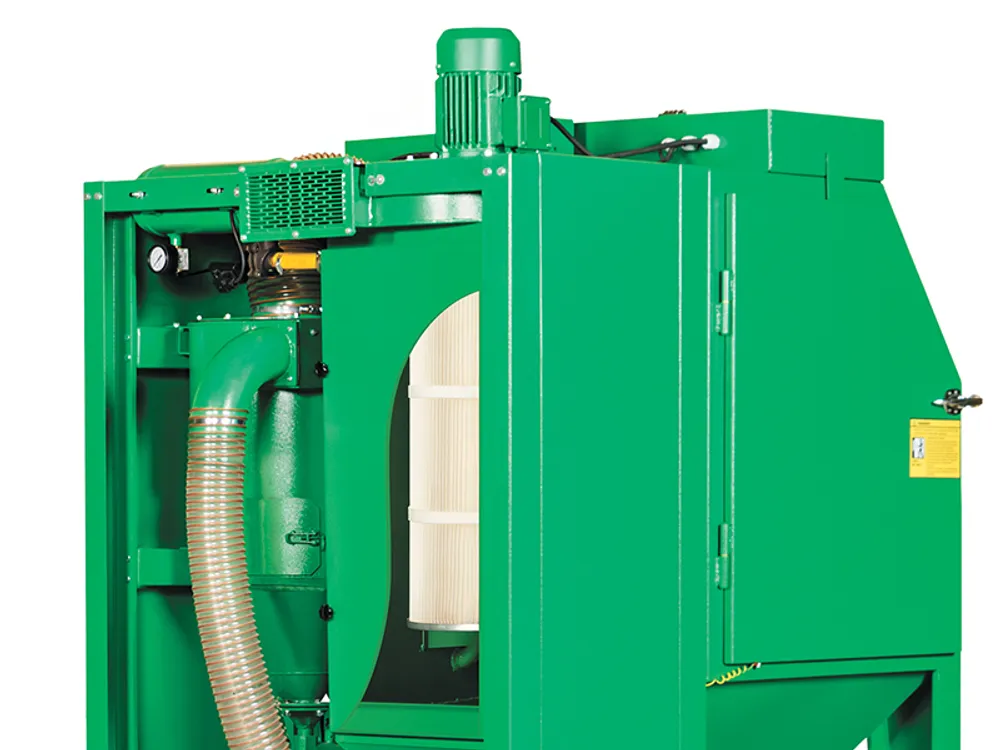

Фильтр оборудован импульсной системой очистки, т.е. он встряхивается с определенным интервалом, сбрасывая с себя пыль в специальную герметичную емкость, что позволяет избежать неудобной ручной очистки фильтра.



Все абразивоструйные кабины Contracor полностью готовы к работе, т.е. для начала работы вам нужно подключить электричество и сжатый воздух.



Отдельно стоит отметить оснащение кабины полезными опциями, за которые вам не нужно доплачивать:

  • Фильтр с функцией влагосепаратора и сливом конденсата
  • Статически нейтральное наружное триплексное стекло



На все кабины распространяется ГАРАНТИЯ!



Наши специалисты осуществят доставку, подключение, первый запуск, а также обучат персонал работе и текущему обслуживанию кабины.



На нашем складе всегда находятся все быстроизнашиваемые узлы и расходные материалы для кабины. По вопросам приобретения пескоструйной камеры Contracor CAB110S и консультаций обращайтесь по телефону +7 (499) 283-45-35 или отправляйте запрос на электронную почту mail@drobesfera.ru

Производитель Contracor ?




Comprag Group выпускает продукцию под торговыми марками Comprag, Contracor и Conspray.

Основные производственные мощности Comprag Group сосредоточены на предприятии ООО "Машиностроительный завод "КОМПРАГ", Московская область, Россия.

Тип кабины ?


По типу работы пескоструйные камеры делятся на два типа: эжекторные (инжекторные) и напорные. Отличаются производительностью и потреблением воздуха.

Эжекторная ?


Эжекторная – абразиво-воздушная смесь создается в пистолете. Насыщенность абразивом – низкая. Емкость для абразива – без давления.

Максимальная номинальная производительность не превышает 3 м2 в час при SA2 ½

Электрическое подключение ?




Сколько вольт необходимо для работы электрических компонентов оборудования. Сила тока в данном параметре не указывается.

380 В
Тип оборудования Пескоструйная камера
Единица измерения шт
Загрузка изделий в камеру ?

Размеры открываемых элементов равны соответствующим габаритам камеры.

Боковая ?


Открывается одна или две боковые двери.


Вентиляция камеры ?


Наличие в комплекте поставки системы вентиляции.


Да
Фильтр камеры ?


Наличие в системе вентиляции фильтрующего элемента.

Да
Модель фильтр-камеры DC-1100
Площадь фильтра м2 10
Очистка фильтрующего элемента Автоматическая
Резиновая облицовка стен ?


Наличие в камере внутренней отделки рабочей камеры резиной. Резина амортизирует удары абразива, защищая металлические элементы от износа.

Нет
Проходные двери встроенные ?


Форточки, расположенные в боковых стенках (дверях) камеры. Расположены четко друг напротив друга. Имеют небольшие размеры.

Предназначены для помещения в камеру и секционной обработки длинномеров типа швеллеров или балок.


Опция ?

Отсутствует в базовой комплектации оборудования. Для её заказа необходимо предупредить менеджера, что Вам она необходима.

Стол поворотный с путями ?


Наличие в комплекте поставки круглого поворотного стола на опорном подшипнике с приставной рамой.

Приставная рама предназначена для выкатывания на неё поворотного стола и возможности загрузки тяжелых изделий.


Опция ?

Отсутствует в базовой комплектации оборудования. Для её заказа необходимо предупредить менеджера, что Вам она необходима.

Вспомогательное оборудование ?

Оборудование, без которого корректная работа оборудования невозможна или же его наличие облегчает и ускоряет рабочий процесс

Для работы пескоструйной камеры требуется воздушный компрессор с осушителем ?


Обратитесь к менеджеру нашей компании. Он поможет подобрать подходящий компрессор и предложит выгодное решение.

Размер смотрового окна мм ?





476x296
Внутренние размеры камеры мм ?


Внутренние размеры рабочего пространства.

При выборе размера исходя из размеров обрабатываемых деталей необходимо учитывать, что изделие не просто должно «уместиться» в камере.

Ещё должно остаться свободное пространство для перемещения пескоструйного сопла, рук оператора и манипуляций с самим изделием.

1100x800x840
Габариты загрузочного проема мм ?



840х688
Габариты встроенных проходных дверей мм ?


Размер проходных отверстий для пескоструйной обработки длинномерных заготовок.


350x350
Страна изготовления Россия ?


Любимая наша страна.

Макс. масса очищаемой детали кг ?

Максимальный вес обрабатываемой заготовки, допустимый для загрузки в камеру

350
Макс. рабочее давление камеры бар ?

Максимальное давление, на котором способна работать пескоструйная камера.

12
Мин. рабочее давление камеры бар ?

Давление, которого будет достаточно для начала подачи абразиво-воздушной смеси. В случае с напорными емкостями- также для закрытия клапана и герметизации сосуда.

5
Производительность камеры м2/час ?

Производительность указывается номинальная для степени очистки SA 2 1/2. При очистке ровного участка поверхности.

Максимальной заявленной производительности можно добиться при подаче максимального объема воздуха и с соплом соответствующего диаметра.

3
Мин. расход воздуха камеры л/мин ?

Минимальный расход воздуха камеры при установке соответствующего сопла.

250
Макс. расход воздуха камеры л/мин ?

Максимальный объем воздуха, способный пройти через камеру при установке соответствующего сопла.

2930
Рекуперация абразива камеры ?

Система автоматического возврата абразива обратно в емкость для абразива.

Принудительная ?

Принудительная (механическая) – абразив поступает обратно в ёмкость за счет тяги вентилятора, ёмкость при этом расположена рядом с кабиной. Также в процессе механической рекуперации абразив проходит через циклонный сепаратор, очищаясь от мелких фракций.

Габариты камеры мм 1340x1220x1990
Вес камеры кг 350

Производитель оставляет за собой право без уведомления покупателя менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.



Последние изменения уточняйте у менеджеров перед покупкой оборудования.
