Камера Contracor CAB-135ST

Расширенная гарантия до 5 лет ?

Расширенная гарантия на оборудование предоставляется при заключении сервисного контракта*

Уточняйте у менеджера условия предоставления расширенной гарантии.

Обработка не только твердотельных объектов, но и деталей из хрупких материалов требует иногда от агрегатов «деликатного» обращения. Популярным оборудованием в этой категории являются пескоструйные камеры эжекторного типа CAB-135ST.

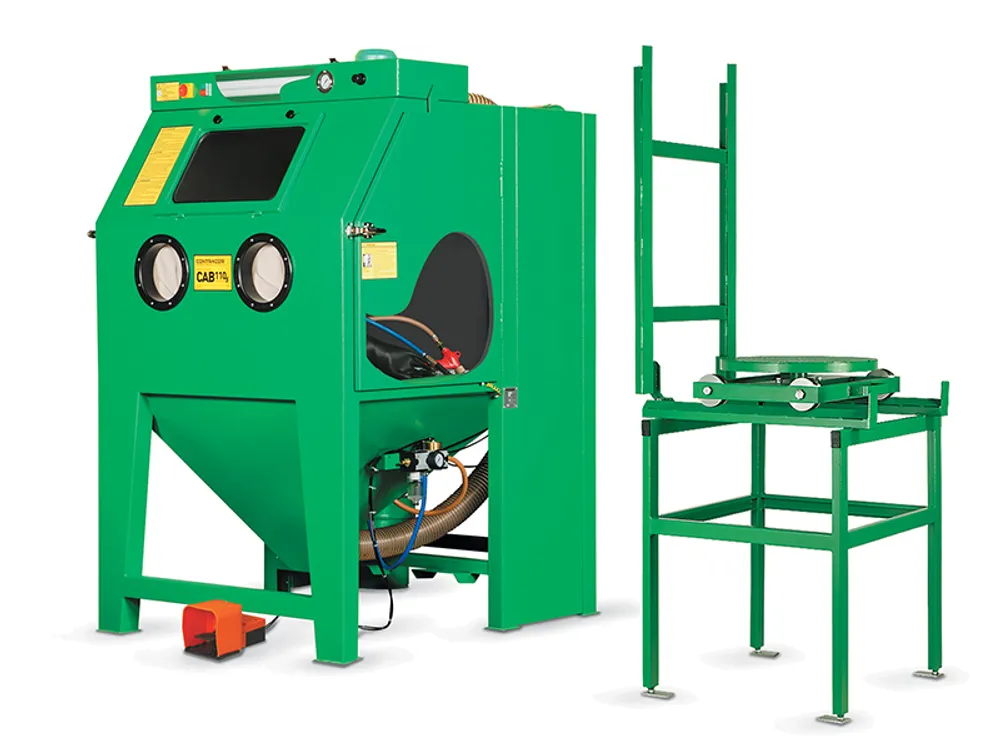

Эта модель включает систему фильтрации воздуха и имеет выдвижной поворотный стол на путях, что способствует облегчению размещения тяжеловесных деталей в кабине агрегата.



Немецкие инженеры обеспечили возможность использования камеры в помещениях, по соседству с оборудованием, не выносящим высокой концентрации пыли. Это обусловлено герметизацией кабины во время процесса обработки, а также очисткой воздуха в фильтр-камере перед сбросом в атмосферу.



Назначение

Абразивоструйный комплекс в данной комплектации находит применение во многих отраслях промышленности, включая мебельную, стекольную, строительную, а также сферу услуг в части создания дизайн проектов и оформления интерьеров, экспозиций и прочего.



Применение комплекса целесообразно при необходимости постоянного или периодического выполнения таких операций как:

  1. снятие лакокрасочного и другого покрытия;
  2. очистка от ржавчины, окалины, других видов наплавления и загрязнений;
  3. полировка, матирование, структурирование поверхности;
  4. декорирование стекла и зеркал;
  5. формирование шероховатости или рельефности поверхности;
  6. упрочнение.



Конструкция агрегата

В абразивоструйный комплекс входит единая конструкция абразивоструйной кабины с встроенной фильтр-камерой. Кабина оснащена боковыми дверями, в которых не предусмотрены проходные люки, позволяющие выполнять обработку длинномерных объектов.



В кабине есть пескоструйный пистолет с дозатором абразива, а также отверстия на передней стенке с прикрепленными резиновыми перчатками для рук оператора.



В конструктив включены системы:

  • рекуперации абразива;
  • вентиляции кабины;
  • очистки воздуха.

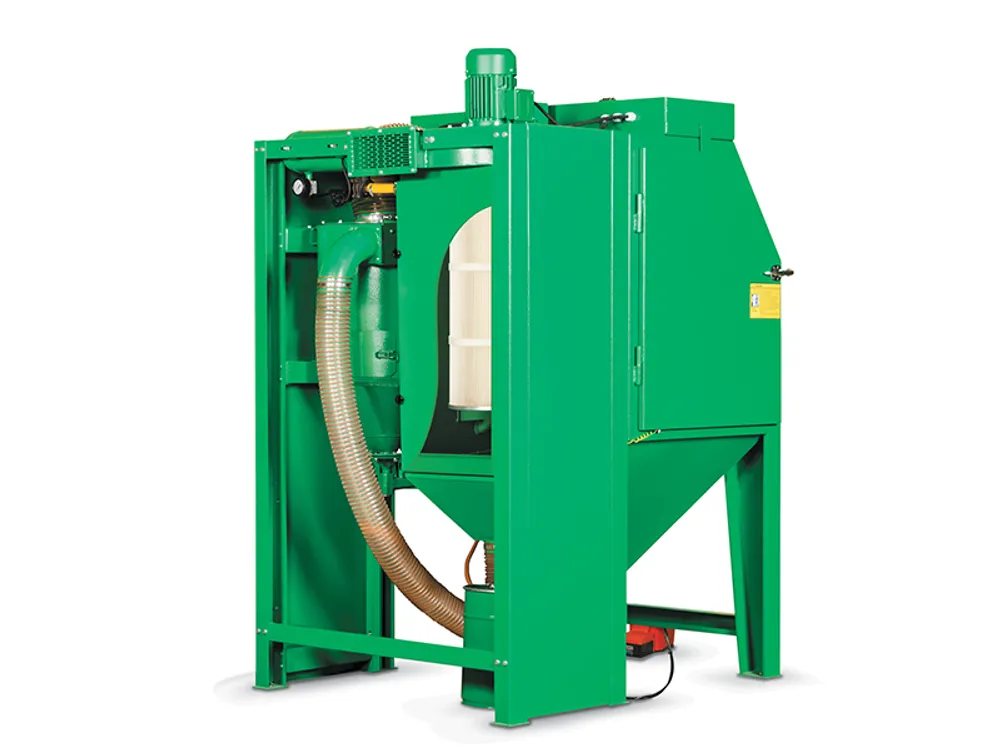

Фильтр-камера имеет сменный фильтр-патрон. Фильтрующий элемент площадью 15 кв. метров очищается автоматически импульсным методом в соответствии с выставленным таймером. Смена фильтр-патрона осуществляется по исчерпании рабочего ресурса.



Очистка воздуха позволяет устранить частицы размером до 5 мкм. Слив образующегося конденсата осуществляется вручную не реже раза в сутки.

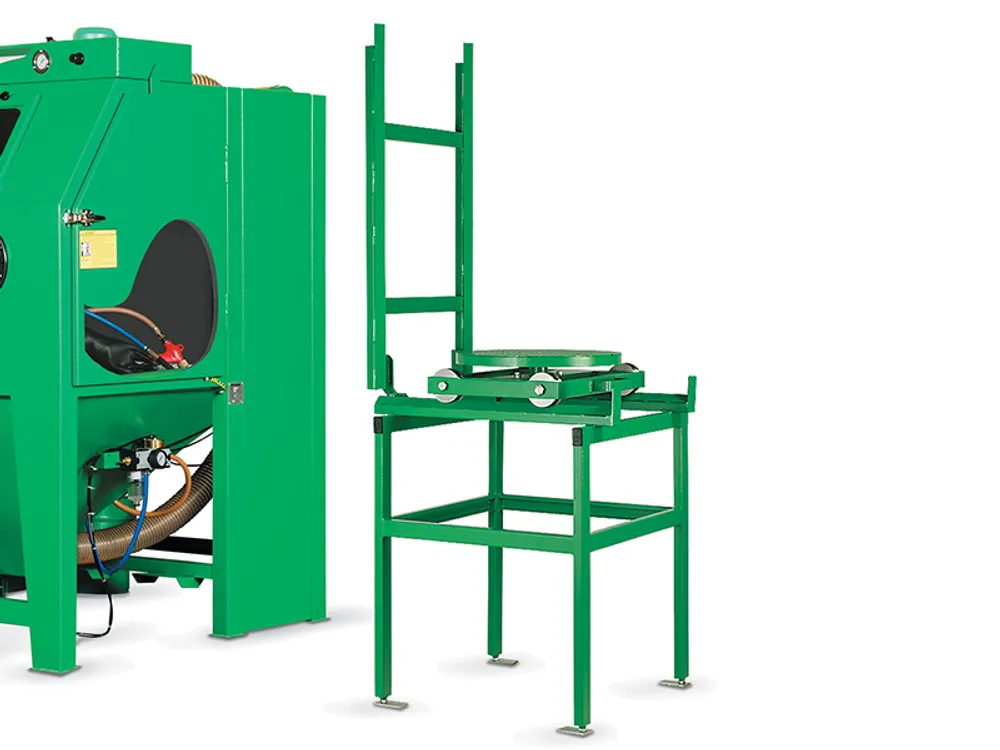

Абразив очищается в циклон-регенераторе и возвращается в бункер загрузки для последующей подачи на пистолет. Поворотный стол на путях позволяет сначала погрузить деталь с помощью подъемной техники, а затем задвинуть в кабину.



Для функционирования агрегата необходимо подключение к источнику сжатого воздуха (автономному или общезаводскому) с осушителем.



Технические характеристики

Производительность пескоструйной камеры с фильтром и столом на путях CAB-135ST, достигающая 3 кв. метров в час, зависит от таких факторов как характеристики абразивных частиц, параметры обработки, давление пневмопотока и диаметр сопла и прочих.



Чем выше интенсивность операций над поверхностью, тем больше расход сжатого воздуха и абразивного песка. Это нужно учитывать при выполнении работ. В абразивоструйном пистолете можно устанавливать сопла диаметром 6-10 мм.



При подаче пневмопотока давлением от 5 до 12 бар расход пневморесурса может составлять 200-2930 литров в минуту. Поворотный стол диаметром 800 мм обеспечивает возможность размещения крупногабаритных деталей.



Принцип работы

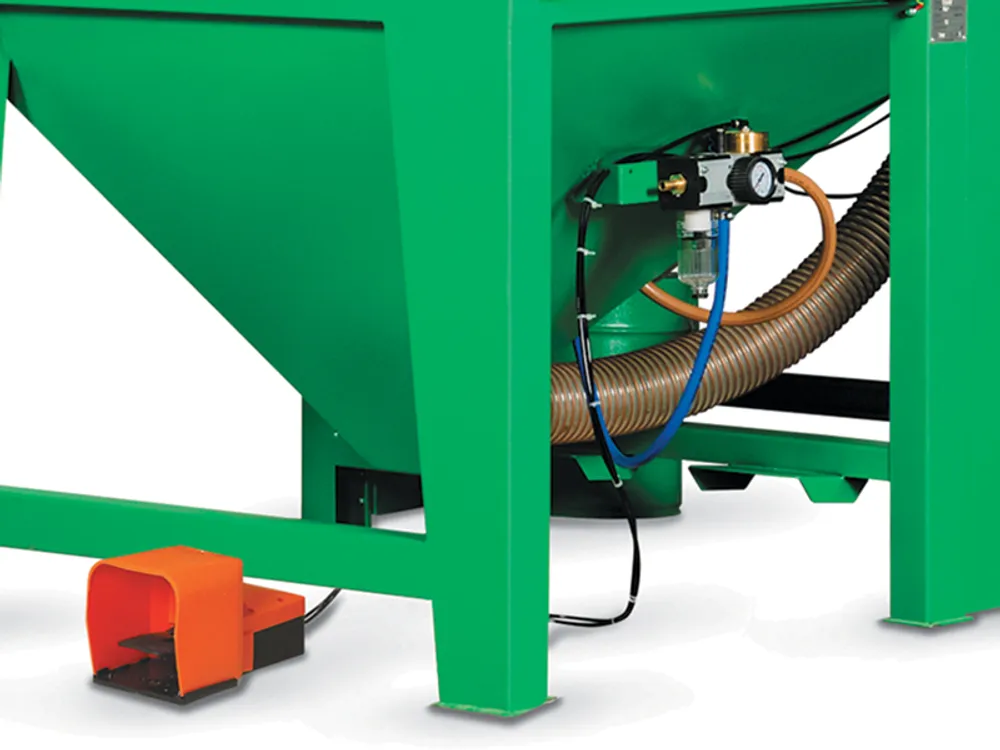

Закрытые двери при размещенной детали обеспечивают герметизацию кабины. Без герметизации процесс обработки не начинается. Нажав ногой на приводную педаль, оператор открывает подачу пневмоэнергии на пескоструйный пистолет. Абразивно-воздушный поток образуется в пистолете в соответствии с принципами эжекционного процесса.



Пневмопоток с абразивными частицами ударяется о поверхность и ссыпается вместе с отслаиваемыми частицами в бункер в нижней части кабины. Оттуда абразив поступает в циклон-регенератор, где происходит отделения абразива от загрязнений. Дальше абразивный песок направляется в загрузочный бункер для дальнейшего использования. Это непрерывный процесс, который позволяет производить обработку детали на протяжении длительного времени.



Вентиляционная система подает воздух из кабины в фильтр-камеру, где происходит очистка от пыли. Частицы размером до 5 мкм накапливаются в пылесборнике. Поверхность фильтра очищается импульсами обратной подачи пневмопотока в автоматическом режиме.



При циркуляции и очистке сжатого воздуха в системе образуется конденсат, отвод которого осуществляется вручную.



Рекомендации производителя

С целью продления эксплуатационной пригодности аппарата необходимо выполнять эксплуатационные требования в части режима функционирования, используемых абразивов, периодичности техобслуживания и ППР, применения оригинальных комплектующих для замены износившихся деталей.



Купить эжекторные пескоструйные камеры с фильтром и столом на путях CAB-135ST вы можете в интернет-магазине нашей компании. Мы предлагаем агрегаты Контракор по доступным ценам, поскольку являемся официальным дилером этой немецкой компании.



Доставка аппаратов осуществляется без задержек, так как на нашем складе всегда в наличии самые востребованные абразивоструйные агрегаты.



На все вопросы, касающиеся комплектации, монтажа и эксплуатации пескоструйных камер Контракор, вы получите исчерпывающие ответы наших менеджеров.



В случае необходимости технического обслуживания оборудования или его ремонта обращайтесь к компетентным специалистам официального дилера компании Контракор на электронную почту mail@drobesfera.ru или по телефонам:

  • 8 (800) 551-35-63 – звонок бесплатный по РФ
  • +7 (499) 283-45-34 – для звонков из Москвы
Производитель Contracor ?




Comprag Group выпускает продукцию под торговыми марками Comprag, Contracor и Conspray.

Основные производственные мощности Comprag Group сосредоточены на предприятии ООО "Машиностроительный завод "КОМПРАГ", Московская область, Россия.

Тип кабины ?


По типу работы пескоструйные камеры делятся на два типа: эжекторные (инжекторные) и напорные. Отличаются производительностью и потреблением воздуха.

Эжекторная ?


Эжекторная – абразиво-воздушная смесь создается в пистолете. Насыщенность абразивом – низкая. Емкость для абразива – без давления.

Максимальная номинальная производительность не превышает 3 м2 в час при SA2 ½

Электрическое подключение ?




Сколько вольт необходимо для работы электрических компонентов оборудования. Сила тока в данном параметре не указывается.

380 В
Тип оборудования Пескоструйная камера
Единица измерения шт
Загрузка изделий в камеру ?

Размеры открываемых элементов равны соответствующим габаритам камеры.

Боковая ?


Открывается одна или две боковые двери.


Вентиляция камеры ?


Наличие в комплекте поставки системы вентиляции.


Да
Фильтр камеры ?


Наличие в системе вентиляции фильтрующего элемента.

Да
Модель фильтр-камеры DC-1500
Площадь фильтра м2 15
Очистка фильтрующего элемента Автоматическая
Резиновая облицовка стен ?


Наличие в камере внутренней отделки рабочей камеры резиной. Резина амортизирует удары абразива, защищая металлические элементы от износа.

Да
Проходные двери встроенные ?


Форточки, расположенные в боковых стенках (дверях) камеры. Расположены четко друг напротив друга. Имеют небольшие размеры.

Предназначены для помещения в камеру и секционной обработки длинномеров типа швеллеров или балок.


Опция ?

Отсутствует в базовой комплектации оборудования. Для её заказа необходимо предупредить менеджера, что Вам она необходима.

Стол поворотный с путями ?

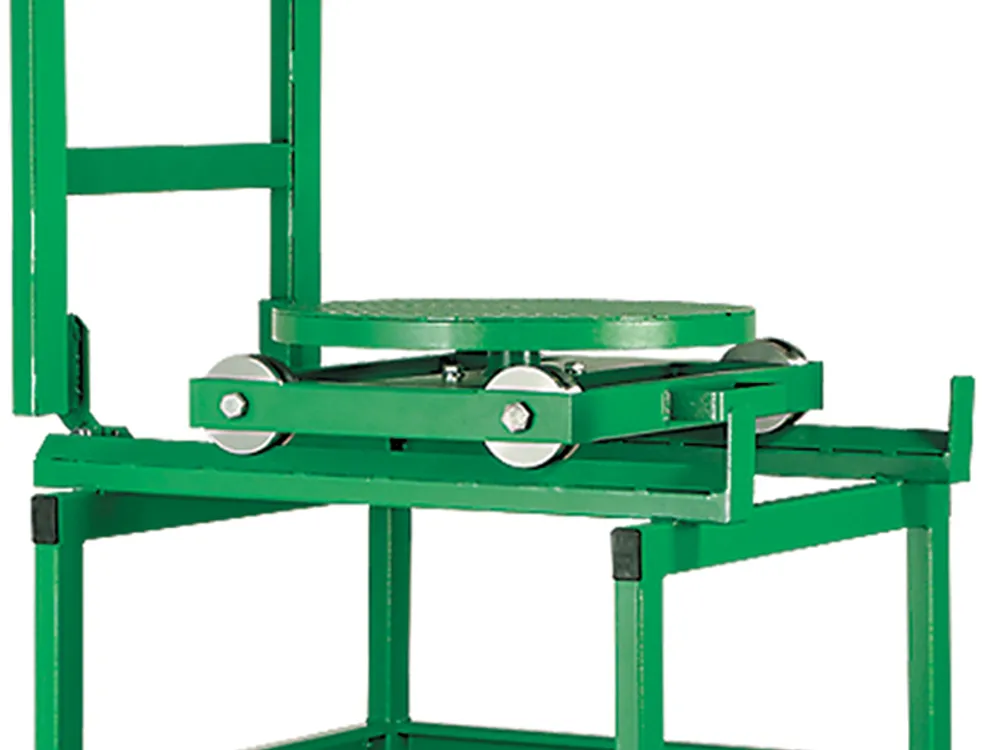

Наличие в комплекте поставки круглого поворотного стола на опорном подшипнике с приставной рамой.

Приставная рама предназначена для выкатывания на неё поворотного стола и возможности загрузки тяжелых изделий.


Да
Диаметр стола мм 800
Вспомогательное оборудование ?

Оборудование, без которого корректная работа оборудования невозможна или же его наличие облегчает и ускоряет рабочий процесс

Для работы пескоструйной камеры требуется воздушный компрессор с осушителем ?


Обратитесь к менеджеру нашей компании. Он поможет подобрать подходящий компрессор и предложит выгодное решение.

Размер смотрового окна мм ?





476x296
Внутренние размеры камеры мм ?


Внутренние размеры рабочего пространства.

При выборе размера исходя из размеров обрабатываемых деталей необходимо учитывать, что изделие не просто должно «уместиться» в камере.

Ещё должно остаться свободное пространство для перемещения пескоструйного сопла, рук оператора и манипуляций с самим изделием.

1350x1100x1070
Наружные габариты кабины с установленным столом мм 3680x1700x2140
Габариты загрузочного проема мм ?



1000х988
Габариты встроенных проходных дверей мм ?


Размер проходных отверстий для пескоструйной обработки длинномерных заготовок.


350x350
Страна изготовления Россия ?


Любимая наша страна.

Макс. масса очищаемой детали кг ?

Максимальный вес обрабатываемой заготовки, допустимый для загрузки в камеру

350
Макс. рабочее давление камеры бар ?

Максимальное давление, на котором способна работать пескоструйная камера.

12
Мин. рабочее давление камеры бар ?

Давление, которого будет достаточно для начала подачи абразиво-воздушной смеси. В случае с напорными емкостями- также для закрытия клапана и герметизации сосуда.

5
Производительность камеры м2/час ?

Производительность указывается номинальная для степени очистки SA 2 1/2. При очистке ровного участка поверхности.

Максимальной заявленной производительности можно добиться при подаче максимального объема воздуха и с соплом соответствующего диаметра.

3
Мин. расход воздуха камеры л/мин ?

Минимальный расход воздуха камеры при установке соответствующего сопла.

250
Макс. расход воздуха камеры л/мин ?

Максимальный объем воздуха, способный пройти через камеру при установке соответствующего сопла.

2930
Рекуперация абразива камеры ?

Система автоматического возврата абразива обратно в емкость для абразива.

Принудительная ?

Принудительная (механическая) – абразив поступает обратно в ёмкость за счет тяги вентилятора, ёмкость при этом расположена рядом с кабиной. Также в процессе механической рекуперации абразив проходит через циклонный сепаратор, очищаясь от мелких фракций.

Габариты камеры мм 1470x1700x2140
Вес камеры кг 450

Производитель оставляет за собой право без уведомления покупателя менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.



Последние изменения уточняйте у менеджеров перед покупкой оборудования.
