В категории промышленного оборудования, применяемого для обработки деталей из металла, сплавов, камня и других материалов высокой и средней прочности, большой популярностью пользуются агрегаты немецкой компании Контракор.



К ним относятся и пескоструйные камеры напорного типа CAB-110PD с фильтром и проходными дверями, предлагаемые в нашем каталоге.



Конструкция камеры позволяет использовать ее рядом с технологическими линиями, не допускающими наличие пыли в воздухе. Благодаря герметизации кабины во время обработки деталей пыль не поступает в окружающее пространство.



Назначение

Пескоструйная камера CAB-110PD представляют собой профессиональное промышленное оборудование напорного типа, требующее подключения к общезаводской пневмосистеме или автономному источнику сжатого воздуха с осушителем и достаточными характеристиками производительности.



Применяются такие агрегаты на предприятиях разной отраслевой принадлежности, включая: автомобиле-, самолето-, ракето-, судостроении, а также сферах строительства зданий разного функционального назначения.



В список функций, выполняемых установкой, входит:

  • очистка деталей от ржавчины, нагара, окислов, других загрязнений не жировой природы;
  • полировка, матирование и структурирование поверхности;
  • создание рельефности и декорирование деталей;
  • повышение коэффициента шероховатости.



Конструкция агрегата

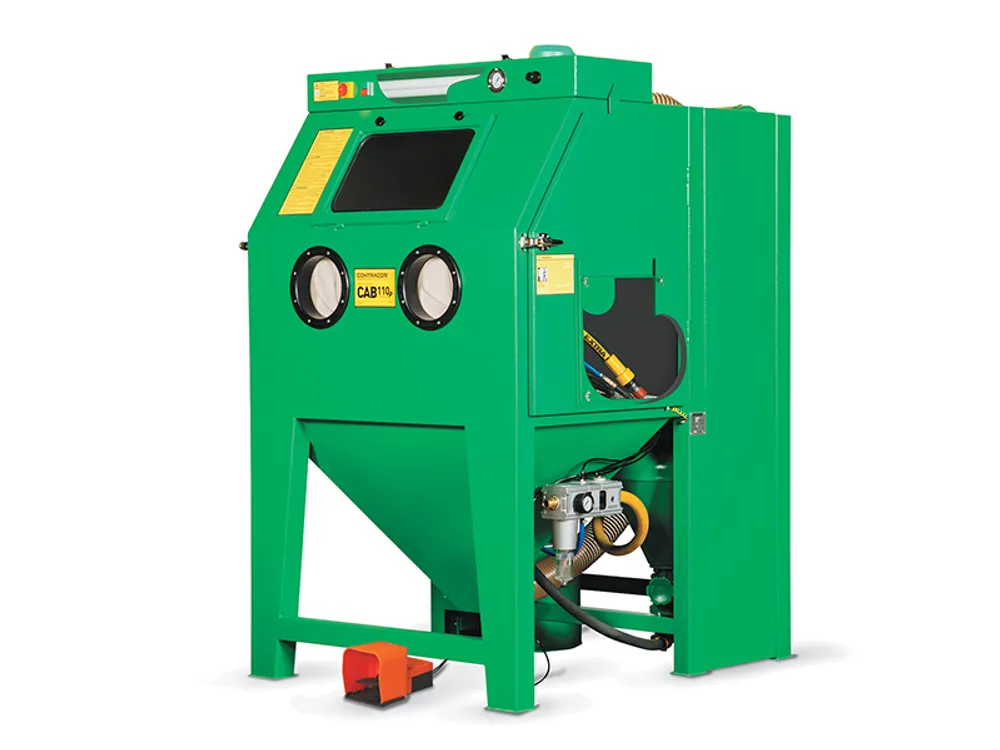

Пескоструйная напорная камера CAB-110PD это комплекс агрегатов, объединенных в цельносварном корпусе.



Комплектация включает:



  1. кабину с резиновой обшивкой внутренних поверхностей;

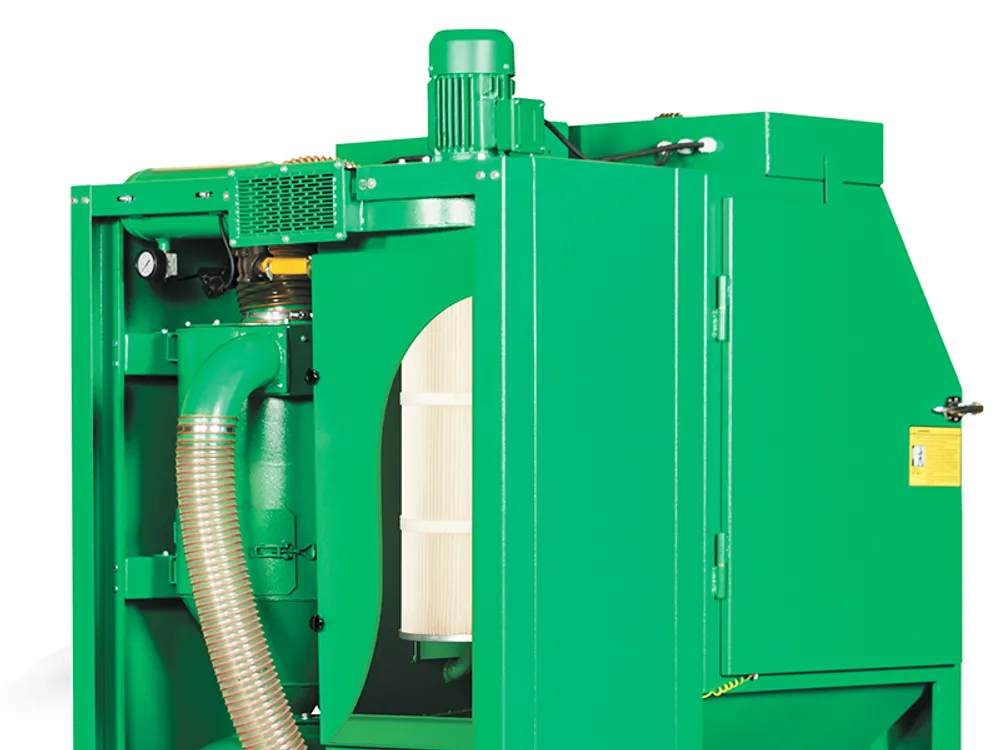

  2. встроенную фильтр-камеру со сменным фильтр-патроном и системой автоматической очистки фильтрующего слоя;

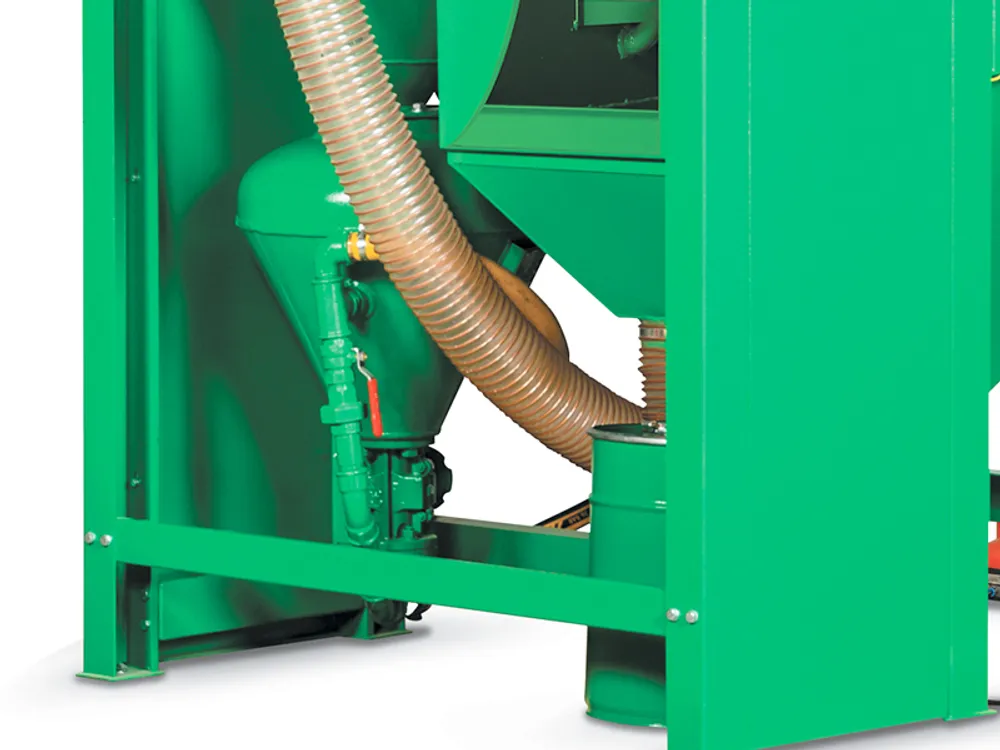

  3. абразивоструйный аппарат (25 или 50 литров) с дозатором абразива.

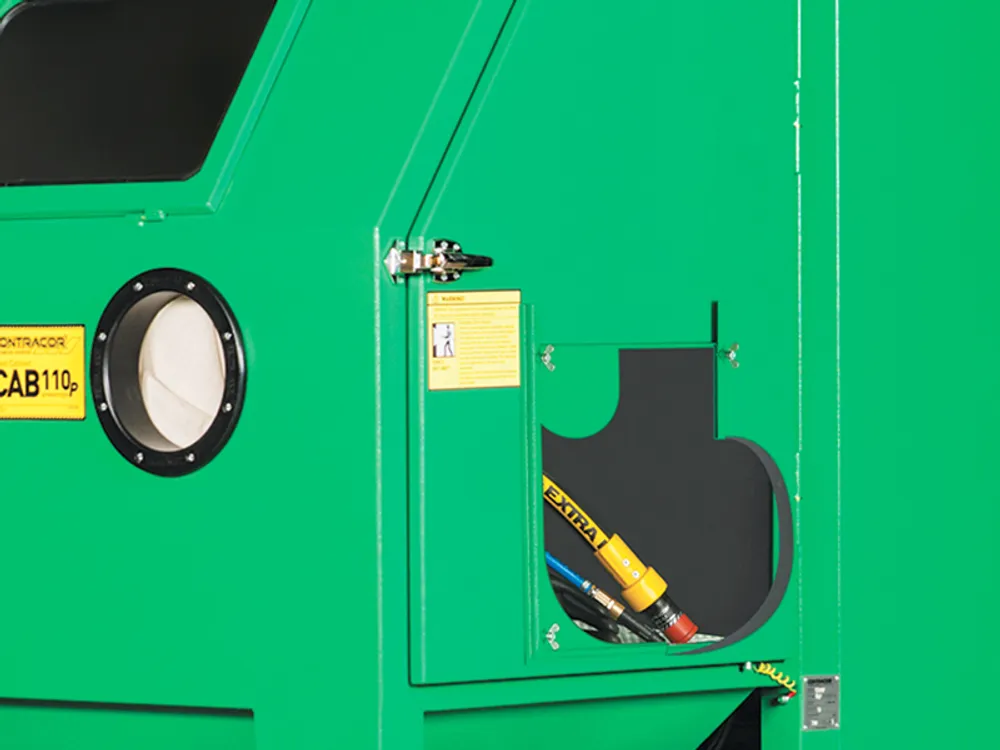

Кабина имеет боковые двери, через которые и осуществляется загрузка деталей. Обе двери имеют проходные люки, через которые продвигается длинномерная деталь при обработке.



Циклонный рекуператор обеспечивает возможность очистки и многоразового оборота абразива во время непрерывной обработки. Поворотный стол отсутствует, но опция включения его в комплектацию имеется.



Компрессор не входит в комплект поставки агрегата, поэтому необходимо обеспечить источник сжатого воздуха посредством подключения автономной пневмостанции с осушителем или к распределителю системы циркуляции сжатого воздуха предприятия.



Технические характеристики

Производительность агрегата зависит от множества факторов и может составлять до 20 кв. метров в час.



Среди параметров, от которых зависит этот показатель, можно выделить:



  • свойства абразивного состава и материала, из которого сделана деталь;
  • давление пневмопотока и диаметр сопла;
  • типа совершаемой операции и необходимый результат;
  • интенсивность и время воздействия на поверхность;
  • плотность слоя, который необходимо устранить или видоизменить;
  • количество этапов воздействия (при создании рельефа).



Рабочее давление камеры – 5-12 атмосфер. В зависимости от интенсивности обработки расход сжатого воздуха может достигать 700-3300 литров в минуту. при использовании сопла в 12 мм расход пневморесурса может увеличиться до 8000 литров в минуту.



Вес обрабатываемой детали может достигать 350 кг. Подключение к трехфазной сети напряжением 380 вольт и источнику пневмоэнергии обеспечит полноценную функциональность установки.



Принцип работы

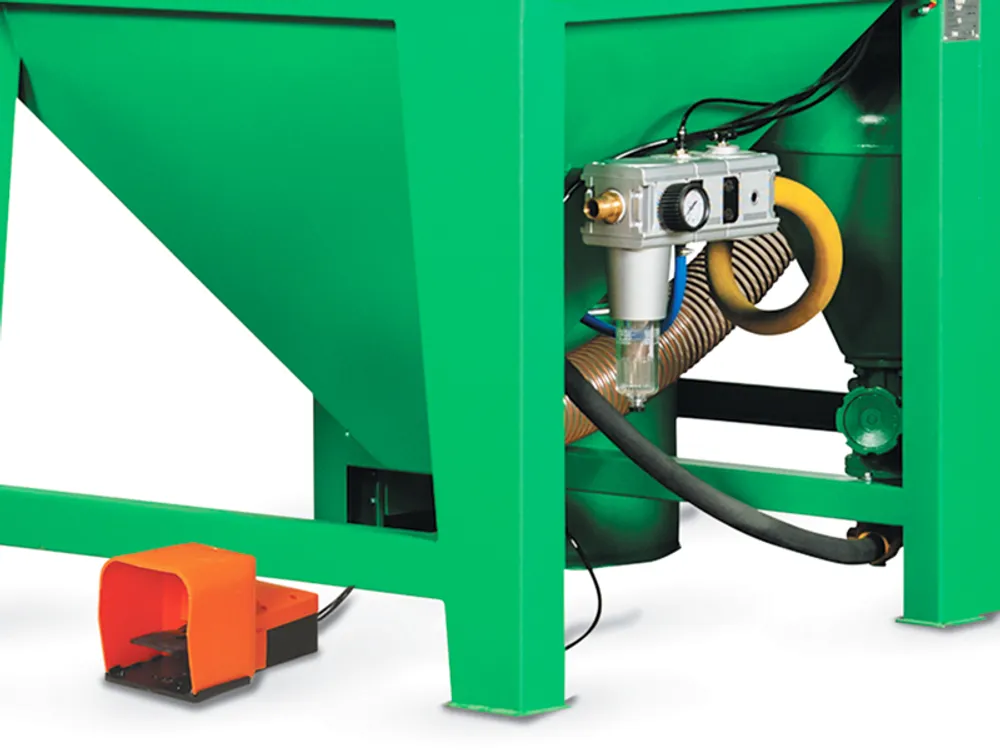

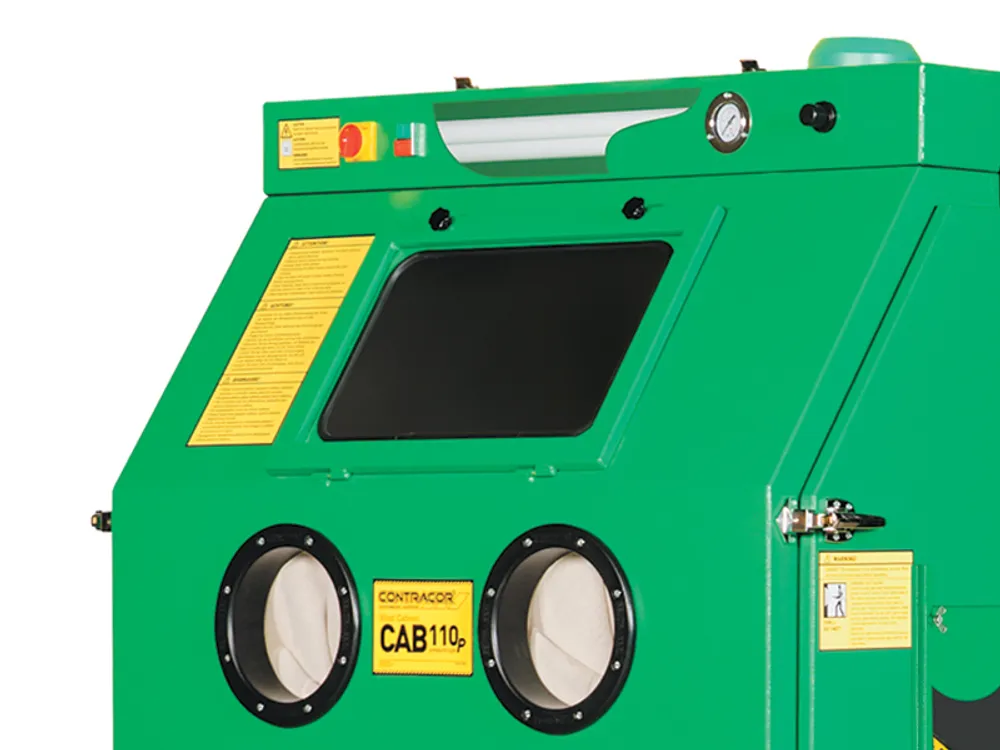

Обустроенная на циклоне-регенераторе, кабина после загрузки детали и закрытия дверей герметизируется. Нажатием ноги, оператор приводит в действие пневмопоток, который увлекает абразив к соплу пистолета, удерживаемого и направляемого оператором. Действия производятся через отверстия с прикрепленными перчатками.



Ударившись о поверхность, абразив ссыпается в нижний бункер и подается в систему рекуперации, а затем поступает снова в загрузочный бункер. Автоматическая очистка абразива экономит время для основных функций камеры.



Сброс воздуха осуществляется посредством систем вентиляции и очистки воздуха. Площадь фильтрующего слоя составляет 10 кв. метров и очищается автоматически импульсной подачей пневмопотока. Пыль аккумулируется в пылесборнике и затем утилизируется.



После исчерпания рабочего ресурса фильтр-патрон заменяется новым фильтроэлементом. Конденсат, образующийся при циркуляции сжатого воздуха, отводится вручную не реже 1 раза в сутки.



Рекомендации производителя

Следуйте эксплуатационным требованиям и советам заводских инженеров, своевременно выполняйте обслуживание и профилактический ремонт агрегата. При замене износившихся деталей используйте оригинальные запчасти, а также рекомендованные производителем типы абразивных составов.



Покупая пескоструйную камеру напорного типа CAB-110PD, обеспечьте ее подключение к источнику сжатого воздуха с требуемыми параметрами по производительности.



Купите пескоструйные напорные камеры CAB-110PD с фильтром и проходными дверями в нашем интернет-магазине по выгодной цене. Мы предлагаем только сертифицированные пневмоагрегаты для обработки материалов с заводской гарантией. После оплаты мы доставим агрегат без задержек.



На все вопросы, касающиеся комплектации, монтажа и эксплуатации пескоструйной камеры специального назначения вы получите исчерпывающие ответы наших менеджеров.



В случае необходимости технического обслуживания или ремонта установки, а также покупки технических узлов и комплектующих к нему, обращайтесь к компетентным специалистам официального дилера компании Контракор на электронную почту mail@drobesfera.ru или по телефонам:

  1. 8 (800) 505-66-86 – звонок бесплатный по РФ
  2. +7 (499) 283-45-34 – для звонков из Москвы
Производитель Contracor ?




Comprag Group выпускает продукцию под торговыми марками Comprag, Contracor и Conspray.

Основные производственные мощности Comprag Group сосредоточены на предприятии ООО "Машиностроительный завод "КОМПРАГ", Московская область, Россия.

Тип кабины ?


По типу работы пескоструйные камеры делятся на два типа: эжекторные (инжекторные) и напорные. Отличаются производительностью и потреблением воздуха.

Напорная ?

Напорная - абразиво-воздушная смесь создается в дозаторе абразива.  Насыщенность абразивом – высокая. Емкость для абразива – под давлением.

Максимальная номинальная производительность при SA2 ½ может превышать 30 м2 в час.

Электрическое подключение ?




Сколько вольт необходимо для работы электрических компонентов оборудования. Сила тока в данном параметре не указывается.

380 В
Тип оборудования Пескоструйная камера
Единица измерения шт
Загрузка изделий в камеру ?

Размеры открываемых элементов равны соответствующим габаритам камеры.

Боковая ?


Открывается одна или две боковые двери.


Вентиляция камеры ?


Наличие в комплекте поставки системы вентиляции.


Да
Фильтр камеры ?


Наличие в системе вентиляции фильтрующего элемента.

Да
Модель фильтр-камеры DC-1100
Площадь фильтра м2 10
Очистка фильтрующего элемента Автоматическая
Резиновая облицовка стен ?


Наличие в камере внутренней отделки рабочей камеры резиной. Резина амортизирует удары абразива, защищая металлические элементы от износа.

Да
Проходные двери встроенные ?


Форточки, расположенные в боковых стенках (дверях) камеры. Расположены четко друг напротив друга. Имеют небольшие размеры.

Предназначены для помещения в камеру и секционной обработки длинномеров типа швеллеров или балок.


Да
Стол поворотный с путями ?


Наличие в комплекте поставки круглого поворотного стола на опорном подшипнике с приставной рамой.

Приставная рама предназначена для выкатывания на неё поворотного стола и возможности загрузки тяжелых изделий.


Опция ?

Отсутствует в базовой комплектации оборудования. Для её заказа необходимо предупредить менеджера, что Вам она необходима.

Вспомогательное оборудование ?

Оборудование, без которого корректная работа оборудования невозможна или же его наличие облегчает и ускоряет рабочий процесс

Для работы пескоструйной камеры требуется воздушный компрессор с осушителем ?


Обратитесь к менеджеру нашей компании. Он поможет подобрать подходящий компрессор и предложит выгодное решение.

Размер смотрового окна мм ?





476x296
Внутренние размеры камеры мм ?


Внутренние размеры рабочего пространства.

При выборе размера исходя из размеров обрабатываемых деталей необходимо учитывать, что изделие не просто должно «уместиться» в камере.

Ещё должно остаться свободное пространство для перемещения пескоструйного сопла, рук оператора и манипуляций с самим изделием.

1100x800x840
Габариты загрузочного проема мм ?



840х688
Габариты встроенных проходных дверей мм ?


Размер проходных отверстий для пескоструйной обработки длинномерных заготовок.


350x350
Страна изготовления Россия ?


Любимая наша страна.

Макс. масса очищаемой детали кг ?

Максимальный вес обрабатываемой заготовки, допустимый для загрузки в камеру

350
Макс. рабочее давление камеры бар ?

Максимальное давление, на котором способна работать пескоструйная камера.

12
Мин. рабочее давление камеры бар ?

Давление, которого будет достаточно для начала подачи абразиво-воздушной смеси. В случае с напорными емкостями- также для закрытия клапана и герметизации сосуда.

5
Производительность камеры м2/час ?

Производительность указывается номинальная для степени очистки SA 2 1/2. При очистке ровного участка поверхности.

Максимальной заявленной производительности можно добиться при подаче максимального объема воздуха и с соплом соответствующего диаметра.

15
Мин. расход воздуха камеры л/мин ?

Минимальный расход воздуха камеры при установке соответствующего сопла.

700
Макс. расход воздуха камеры л/мин ?

Максимальный объем воздуха, способный пройти через камеру при установке соответствующего сопла.

3300
Рекуперация абразива камеры ?

Система автоматического возврата абразива обратно в емкость для абразива.

Принудительная ?

Принудительная (механическая) – абразив поступает обратно в ёмкость за счет тяги вентилятора, ёмкость при этом расположена рядом с кабиной. Также в процессе механической рекуперации абразив проходит через циклонный сепаратор, очищаясь от мелких фракций.

Габариты камеры мм 1340x1220x1990
Вес камеры кг 380
