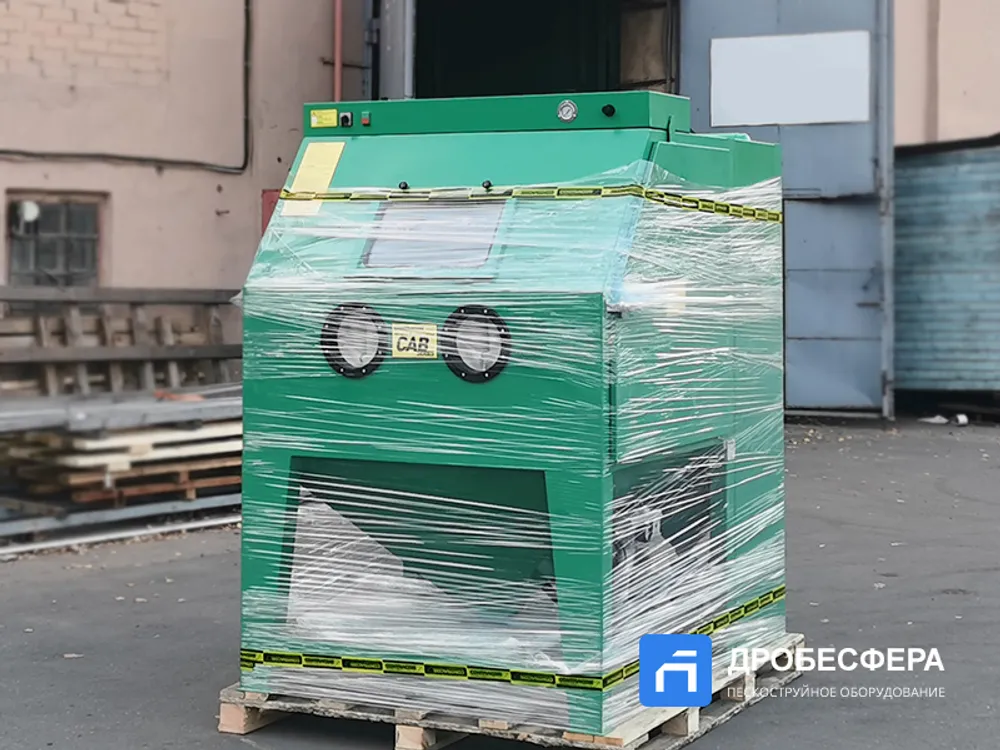

Камера Contracor CAB-110SD

Расширенная гарантия до 5 лет ?

Расширенная гарантия на оборудование предоставляется при заключении сервисного контракта*

Уточняйте у менеджера условия предоставления расширенной гарантии.

Эта позиция представлена профессиональным агрегатом с повышенной функциональностью, благодаря наличию конструктивных особенностей.



Пескоструйная камера с фильтром и проходными дверями CAB-110SD немецкого производства востребована в разных отраслях, среди которых не только подразделения промышленных предприятий, но и мебельные мастерские, а также сфера услуг по дизайнерскому оформлению интерьеров помещений разного назначения.



Данная модель популярна, так как ее цена адекватно соотносится с возможностями обработки поверхностей из разных материалов. Герметичная кабина аппарата предотвращает распространение в пространстве пыли, получаемой при разрушении абразивных и отшелушиваемых частиц.



Назначение

Использование техники оправдано при наличии небольшого объема работ, выполняемых ежедневно или периодически. Широкое распространение эти агрегаты получили в мебельной, стекольной промышленности, а также при обработке небольшого количества деталей на СТО и в других ремонтных мастерских.



Функции, которые выполняет техника, включают:



  • полировку и матирование;
  • очистку от загрязнений, окалины, шлака, нагара;
  • структурирование и создание рельефа разной глубины на стекле при помощи трафаретов.
  • придание поверхности определенной степени шероховатости перед последующим нанесением защитных и лакокрасочных составов.



Конструкция агрегата

Модель представляет собой единый стационарный комплекс, в состав которого входит кабина с боковой загрузкой деталей весом до 350 кг, а также встроенная фильтр-камера с автоматической очисткой фильтра. Также комплектация обеспечивает наличие системы рекуперации абразива циклонного типа.



Конструкция предусматривает возможность обработки длинномерных деталей, для чего с боков камеры имеются проходные двери.



В передней плоскости кабины обустроены отверстия с резиновыми перчатками, с помощью которых оператор и производит манипуляции с деталями внутри кабины. Перчатки защищают оператора от воздействия статического тока и абразива.



Внутри кабины размещен абразивоструйный пистолет, к которому ведут два рукава – для подачи пневмопотока и абразивного состава отдельно. У пистолета имеется дозатор абразива.



Фильтр-камера позволяет очистить отработанный технический воздух перед сбросом в атмосферу. Очистка поверхности фильтра осуществляется в автоматическом режиме. Камера имеет резиновую облицовку внутренней поверхности, что обеспечивает более длительный срок эксплуатации агрегата.



Технические характеристики

Эжекторная камера CAB-110SD может обработать за час поверхности площадью до 3 кв. м. Этот параметр напрямую зависит от типа необходимой обработки и конечного результата, количества этапов обработки, ее интенсивности, времени воздействия, характеристик детали, снимаемого слоя, параметров абразива, давления абразивно-воздушной струи, диаметра сопла.



Подача пневмопотока осуществляется под давлением, составляющим от 5 до 12 атмосфер. Необходимо при этом учитывать расход воздуха, который может составлять от 200 до 2900 литров в минуту. Также нужно обеспечить требуемое количество абразива, достаточное для цикла непрерывной обработки с учетом времени рекуперации.



Принцип работы

Эжекторный тип аппарата предполагает подачу абразива и сжатого воздуха по разным рукавам, которые подсоединены к соплодержателю (абразивоструйному пистолету). Оператор запускает установку нажатием ноги на педаль, размещенную под кабиной.



В пистолет подается пневмопоток, создавая разрежение в его корпусе. Происходит всасывание абразива и смешение с пневмопотоком. Абразивно-воздушная смесь подается под давлением на обрабатываемую поверхность. За точность направления ответственен оператор.



Система рекуперации абразива обеспечивает возможность непрерывного процесса обработки. Абразив после попадания на поверхность ссыпается в нижнюю емкость кабины и по рукаву отправляется в рекуператор, где и происходит очистка абразивных частиц от пыли и других загрязнений.



Затем очищенный абразив поступает в загрузочный бункер и снова используется в процессе обработки деталей.



Рекомендации производителя

Эжекторная пескоструйная камера с фильтром и проходными дверями CAB-110SD требует наличия источника сжатого воздуха в виде автономной пневмостанции или распределителя общезаводской пневмосистемы. Для предупреждения разрушения кабины, ее внутренняя часть облицована резиновой обшивкой.



Продлить рабочий ресурс камеры можно, следуя советам производителя, изложенным в техпаспорте. К ним относится своевременная замена расходных материалов и другое техобслуживание, а также проведение профилактических ремонтов с заменой быстро изнашиваемых деталей.



Покупайте эжекторные камеры с фильтром и проходными дверями CAB-110SD по приемлемым ценам в любое удобное для вас время. Доставка осуществляется без задержек. Мы предлагаем лучшие условия сотрудничества.



На все вопросы, касающиеся комплектации, монтажа и эксплуатации пескоструйных камер, вы получите исчерпывающие ответы наших менеджеров.



В случае необходимости технического обслуживания оборудования или его ремонта обращайтесь к компетентным специалистам официального дилера компании Контракор на электронную почту mail@drobesfera.ru или по телефонам:

8 (800) 505-52-89 – звонок бесплатный по РФ

+7 (499) 283-45-35 – для звонков из Москвы

Производитель Contracor ?




Comprag Group выпускает продукцию под торговыми марками Comprag, Contracor и Conspray.

Основные производственные мощности Comprag Group сосредоточены на предприятии ООО "Машиностроительный завод "КОМПРАГ", Московская область, Россия.

Тип кабины ?


По типу работы пескоструйные камеры делятся на два типа: эжекторные (инжекторные) и напорные. Отличаются производительностью и потреблением воздуха.

Эжекторная ?


Эжекторная – абразиво-воздушная смесь создается в пистолете. Насыщенность абразивом – низкая. Емкость для абразива – без давления.

Максимальная номинальная производительность не превышает 3 м2 в час при SA2 ½

Электрическое подключение ?




Сколько вольт необходимо для работы электрических компонентов оборудования. Сила тока в данном параметре не указывается.

380 В
Тип оборудования Пескоструйная камера
Единица измерения шт
Загрузка изделий в камеру ?

Размеры открываемых элементов равны соответствующим габаритам камеры.

Боковая ?


Открывается одна или две боковые двери.


Вентиляция камеры ?


Наличие в комплекте поставки системы вентиляции.


Да
Фильтр камеры ?


Наличие в системе вентиляции фильтрующего элемента.

Да
Модель фильтр-камеры DC-1100
Площадь фильтра м2 10
Очистка фильтрующего элемента Автоматическая
Резиновая облицовка стен ?


Наличие в камере внутренней отделки рабочей камеры резиной. Резина амортизирует удары абразива, защищая металлические элементы от износа.

Да
Проходные двери встроенные ?


Форточки, расположенные в боковых стенках (дверях) камеры. Расположены четко друг напротив друга. Имеют небольшие размеры.

Предназначены для помещения в камеру и секционной обработки длинномеров типа швеллеров или балок.


Да
Стол поворотный с путями ?


Наличие в комплекте поставки круглого поворотного стола на опорном подшипнике с приставной рамой.

Приставная рама предназначена для выкатывания на неё поворотного стола и возможности загрузки тяжелых изделий.


Опция ?

Отсутствует в базовой комплектации оборудования. Для её заказа необходимо предупредить менеджера, что Вам она необходима.

Вспомогательное оборудование ?

Оборудование, без которого корректная работа оборудования невозможна или же его наличие облегчает и ускоряет рабочий процесс

Для работы пескоструйной камеры требуется воздушный компрессор с осушителем ?


Обратитесь к менеджеру нашей компании. Он поможет подобрать подходящий компрессор и предложит выгодное решение.

Размер смотрового окна мм ?





476x296
Внутренние размеры камеры мм ?


Внутренние размеры рабочего пространства.

При выборе размера исходя из размеров обрабатываемых деталей необходимо учитывать, что изделие не просто должно «уместиться» в камере.

Ещё должно остаться свободное пространство для перемещения пескоструйного сопла, рук оператора и манипуляций с самим изделием.

1100x800x840
Габариты загрузочного проема мм ?



1000х988
Габариты встроенных проходных дверей мм ?


Размер проходных отверстий для пескоструйной обработки длинномерных заготовок.


350x350
Страна изготовления Россия ?


Любимая наша страна.

Макс. масса очищаемой детали кг ?

Максимальный вес обрабатываемой заготовки, допустимый для загрузки в камеру

350
Макс. рабочее давление камеры бар ?

Максимальное давление, на котором способна работать пескоструйная камера.

12
Мин. рабочее давление камеры бар ?

Давление, которого будет достаточно для начала подачи абразиво-воздушной смеси. В случае с напорными емкостями- также для закрытия клапана и герметизации сосуда.

5
Производительность камеры м2/час ?

Производительность указывается номинальная для степени очистки SA 2 1/2. При очистке ровного участка поверхности.

Максимальной заявленной производительности можно добиться при подаче максимального объема воздуха и с соплом соответствующего диаметра.

3
Мин. расход воздуха камеры л/мин ?

Минимальный расход воздуха камеры при установке соответствующего сопла.

250
Макс. расход воздуха камеры л/мин ?

Максимальный объем воздуха, способный пройти через камеру при установке соответствующего сопла.

2930
Рекуперация абразива камеры ?

Система автоматического возврата абразива обратно в емкость для абразива.

Принудительная ?

Принудительная (механическая) – абразив поступает обратно в ёмкость за счет тяги вентилятора, ёмкость при этом расположена рядом с кабиной. Также в процессе механической рекуперации абразив проходит через циклонный сепаратор, очищаясь от мелких фракций.

Габариты камеры мм 1340x1220x1990
Вес камеры кг 350

Производитель оставляет за собой право без уведомления покупателя менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.



Последние изменения уточняйте у менеджеров перед покупкой оборудования.
