Пескоструйная камера с вентиляцией напорная CAB135P

Расширенная гарантия до 5 лет ?

Расширенная гарантия на оборудование предоставляется при заключении сервисного контракта*

Уточняйте у менеджера условия предоставления расширенной гарантии.

Значительные объемы обработки поверхностей деталей из разных материалов, включая металл, камень, бетон, сплавы, дерево и прочие, требуют частого применения абразивов, подаваемых на поверхность под напором.



Для предприятий, где операции по обработке деталей абразивами имеют постоянный характер, лучше применять такую технику, как абразивоструйные агрегаты. Напорная пескоструйная камера CAB135P с вентиляцией позволяет выполнять перечень операций, которые могут изменить и улучшить деталь или ее поверхность.



Немецкая компания Контракор предлагает оборудование, включая данную модель пескоструя, которое можно использовать в закрытом пространстве без вреда для окружающей техники и людей.



Назначение

Пескоструйная камера CAB135P представляет собой профессиональное промышленное оборудование, которое используется в технологическом процессе на многих предприятиях разной отраслевой принадлежности.



С помощью этой техники возможно:



  1. изменить степень шероховатости поверхности для улучшения адгезивных свойств детали с наносимыми покрытиями;
  2. выполнить структурирование, придать рельефный вид;
  3. отполировать поверхность или сделать ее матовой;
  4. декорировать детали и поверхности, включая использование трафаретов;
  5. очистить детали от загрязнений не жирового типа, а также устранить слой ржавчины, старой краски, удалить нагар и наросты разной природы.



Конструкция агрегата

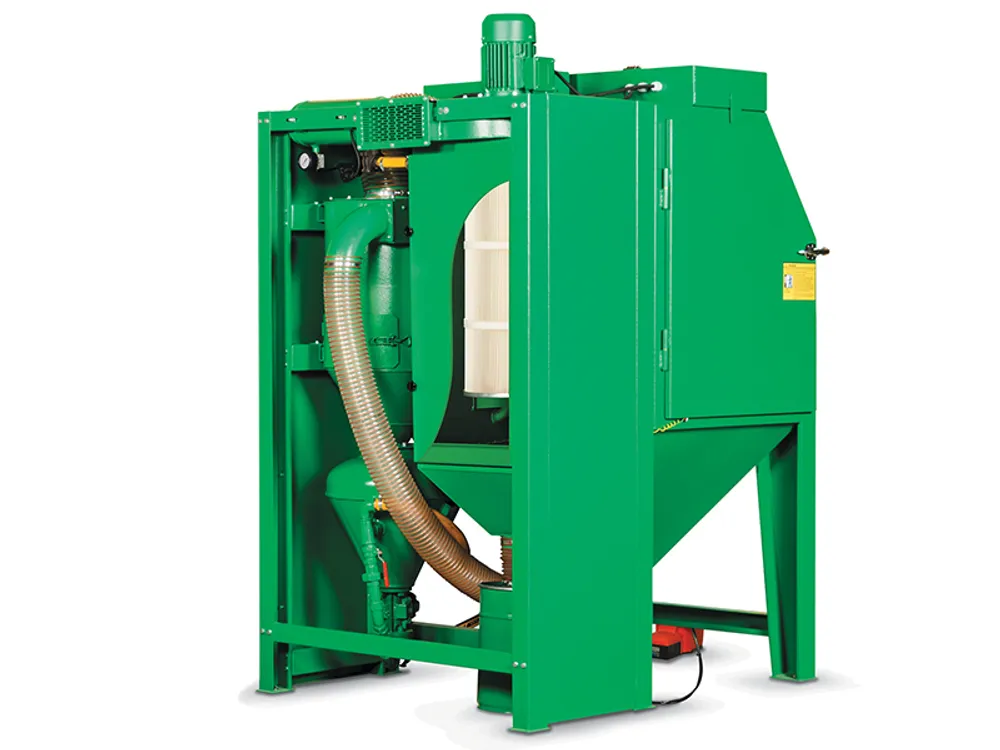

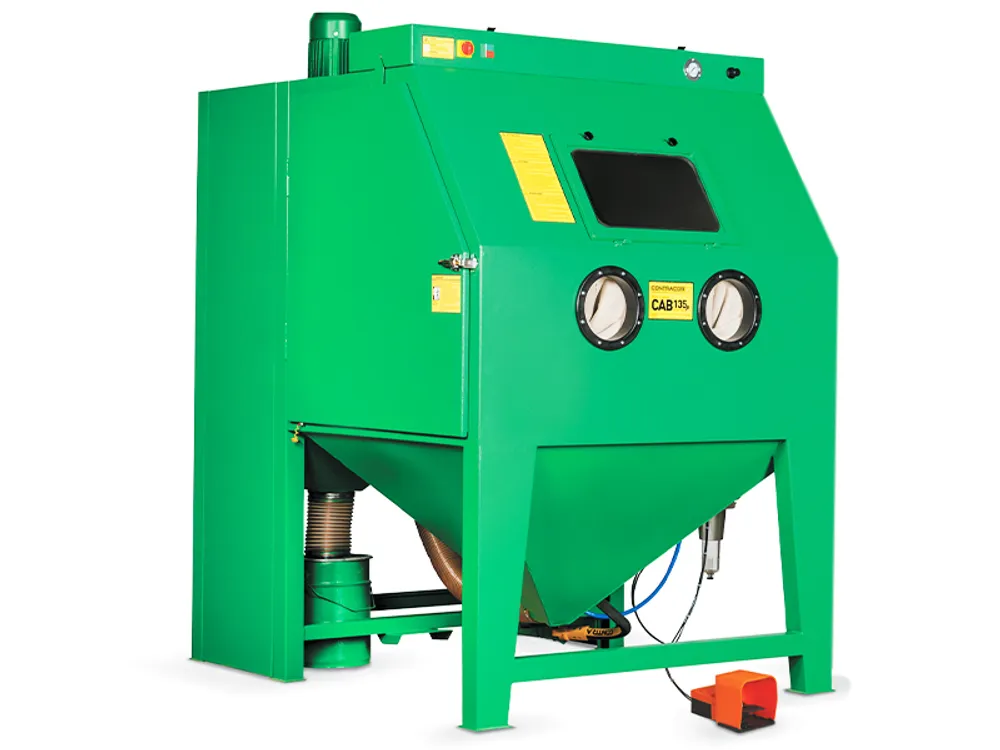

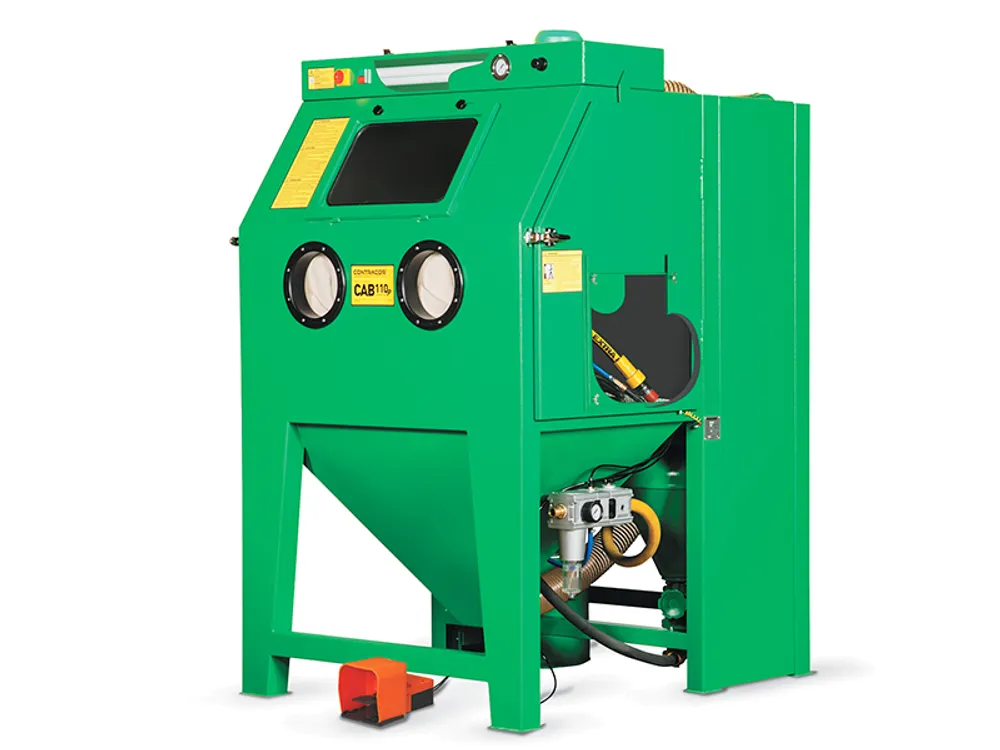

Пескоструйная напорная камера CAB135P представляет собой единый комплекс в цельном стальном корпусе сварного типа, в который входит кабина, где происходит обработка поверхности деталей и встроенную фильтр-камеру с функцией вентиляции кабины.

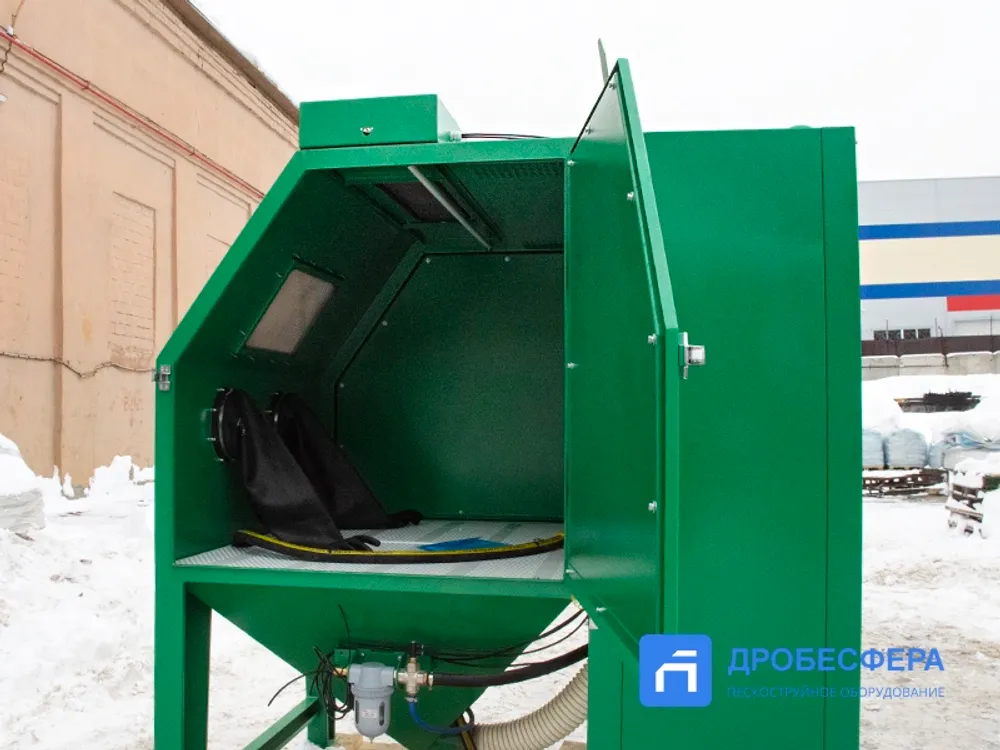

Конструкция кабины предполагает наличие боковых дверей, через которые осуществляется загрузка. Проходных люков нет, так что обработка длинномеров не предусмотрена.



Комплектация данной модели не предполагает наличие поворотного стола, но он может быть добавлен в виде стационарного компонента при выборе данной опции. При этом цена агрегата несколько возрастает.



Резиновой обшивки кабины не предусмотрено, ее лучше сделать в дополнительном режиме, так как это позволит снизить шумовой эффект при работе, а также нивелировать воздействие абразива на стальной корпус.

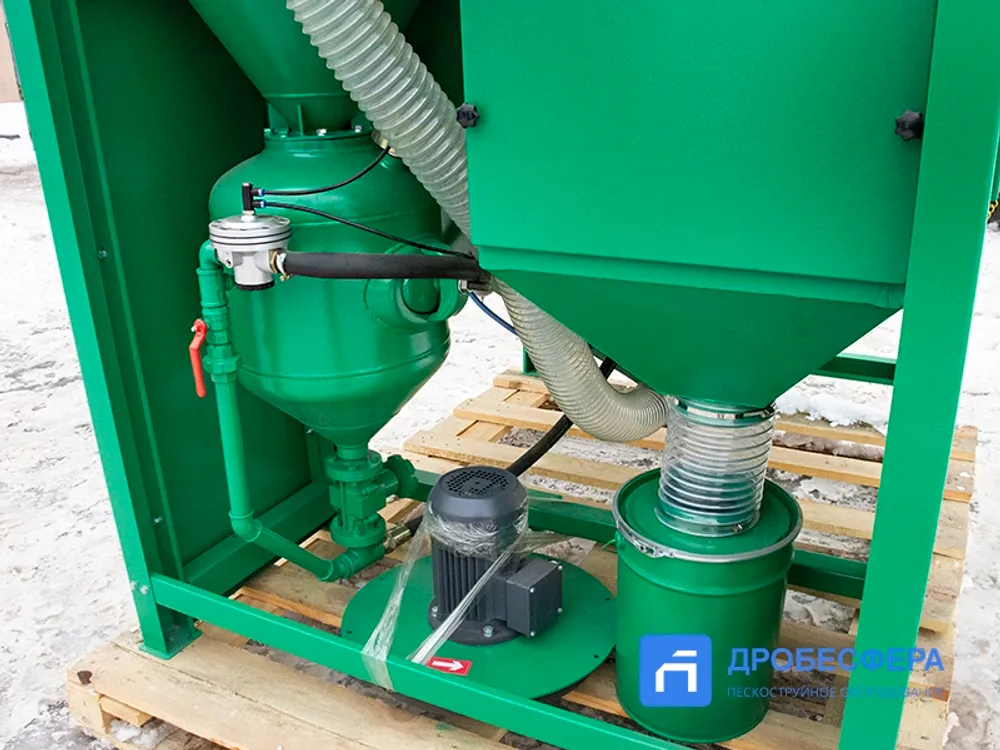

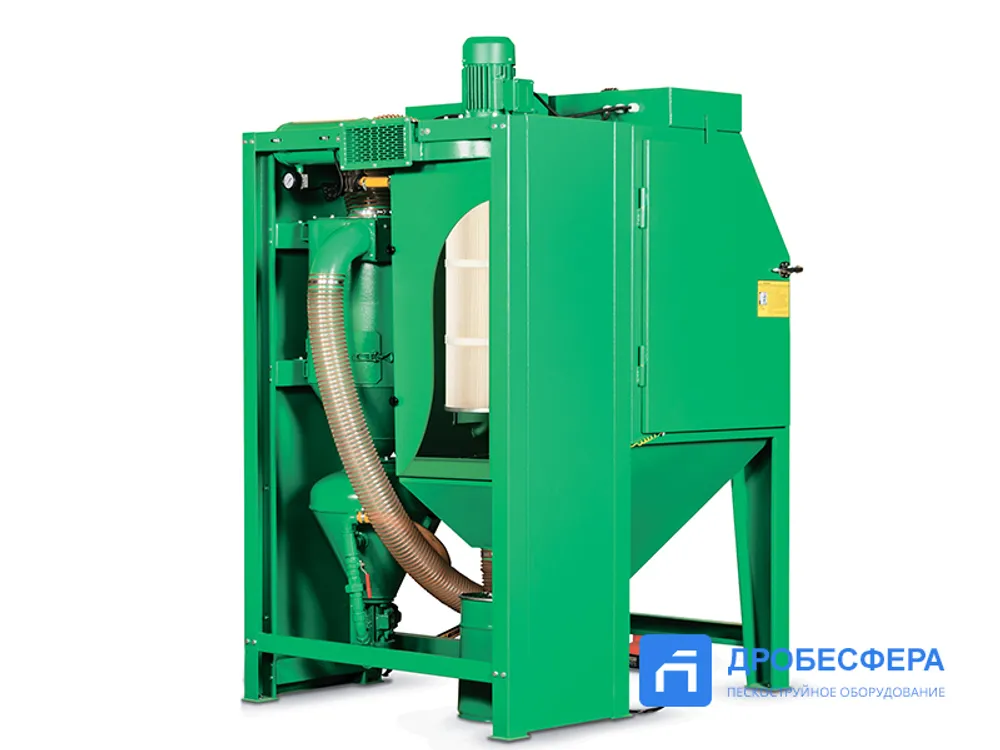

В кабине находится абразивоструйный пистолет с дозатором подаваемой смеси. Наличие циклона-регенератора обеспечивает оборот абразива с учетом функции его рекуперации.

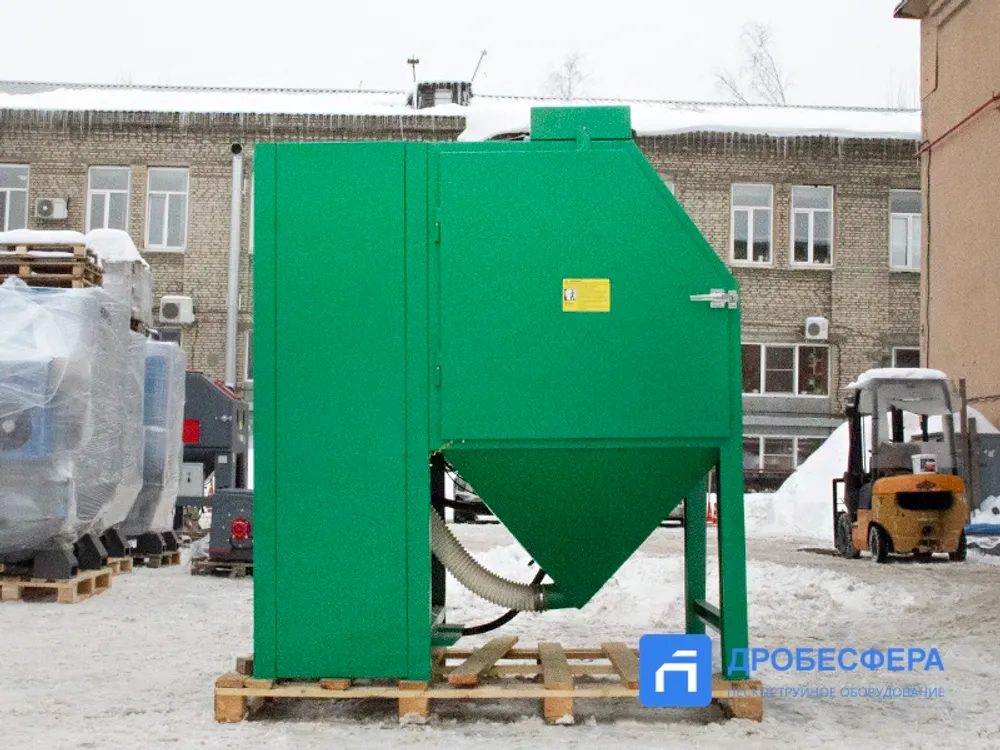

Фильтр-камера с площадью фильтра 15 кв. метров очищает воздух перед сбросом в атмосферу. Очистка фильтрующего элемента осуществляется в автоматическом режиме импульсной подачей пневмопотока в обратном направлении. При исчерпании рабочего ресурса фильтр-патрон заменяется новым.



Компрессор в комплектации отсутствует, поэтому нужно озаботиться его приобретением или обеспечить подключение агрегата к общезаводской пневмосистеме.



Технические характеристики

Вес загружаемой детали может достигать 400 кг. В час обрабатывается до 20 кв. метров, причем этот показатель зависит от множества факторов, среди которых:



  • свойства абразива, материала детали, отшелушиваемого слоя;
  • диаметр сопла, давление пневмопотока;
  • тип операции, время воздействия, результат обработки.



Подаваемый пневмопоток может иметь давление в 5-12 атмосфер. Расход сжатого воздуха в зависимости от давления и размера сопла может достигать 700-8000 литров в минуту.



Пистолет работает с соплами диаметром от 3,5 до 12 мм. Чем выше интенсивность обработки и больше размер сопла, тем выше расход сжатого воздуха и абразива, минимальная загрузка которого составляет 20 кг. Необходимо подведение трехфазной сети напряжением 380 вольт.



Принцип работы

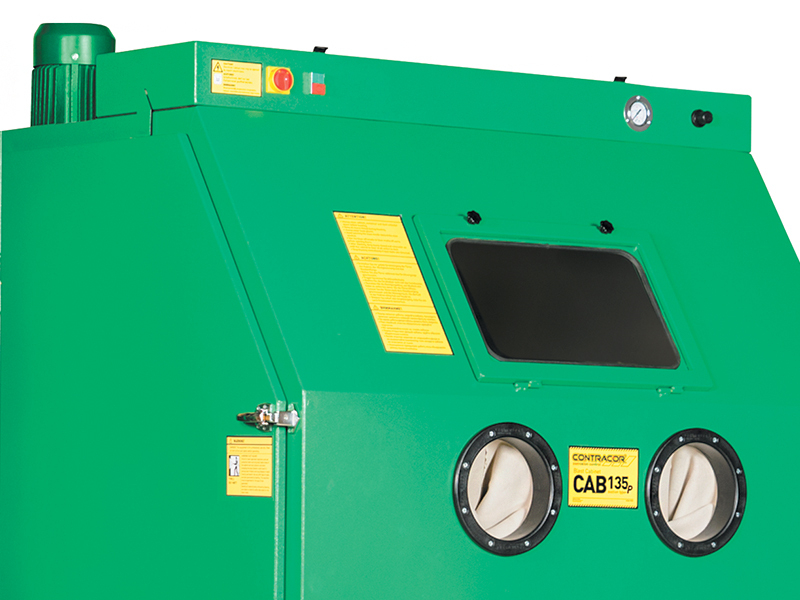

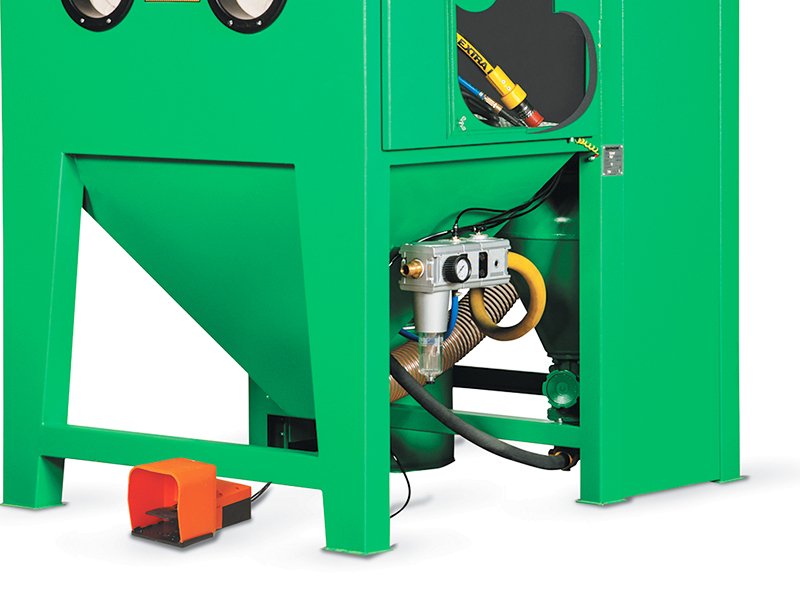

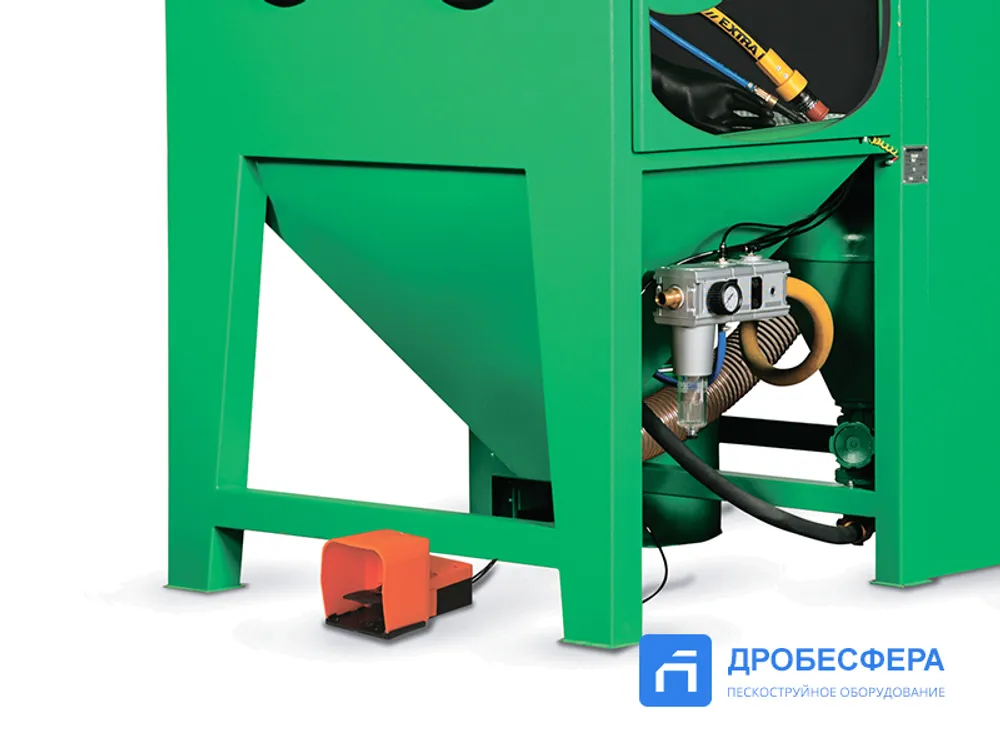

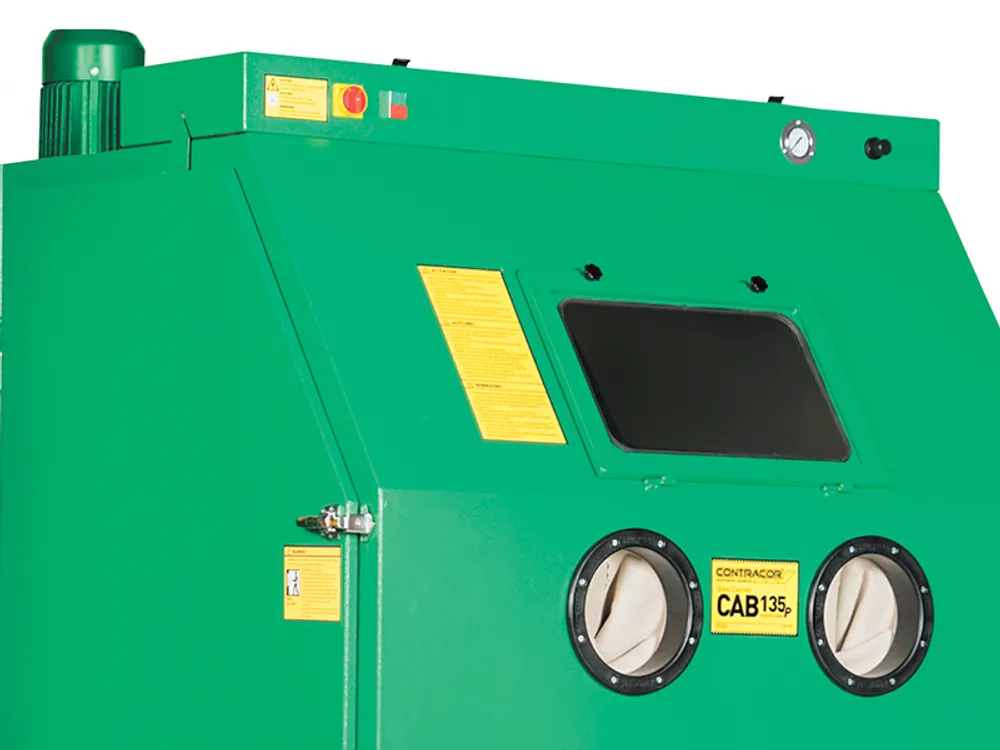

Закрыв дверь после загрузки детали, оператор помещает руки в перчатки, прикрепленные к отверстиям на передней панели кабины, берет в руки абразивоструйный пистолет и нажимает на педаль подачи пневмопотока. Происходит герметизация кабины и включение циклон-регенератора.



Остановка производится снятием ноги с педали. Отработанный абразив ссыпается в нижний бункер кабины отправляется в систему рекуперации. Воздух перед сбросом в атмосферу проходит очистку в фильтр-камере, куда подается благодаря системе вентиляции кабины.



Автоматическая очистка фильтра и абразива исключает необходимость остановки агрегата с целью выполнения этих действий в ручном режиме. Это позволяет значительно увеличить время, отводимое на основные функции машины.

Образующийся при циркуляции пневмопотока конденсат сливается в ручном режиме не реже 1 раза в сутки.



Рекомендации производителя

Соблюдая эксплуатационные требования, своевременно уделяя внимание техобслуживанию и ППР, а также применяя оригинальные запчасти и рекомендованные производителем расходные материалы для данной модели пескоструя, вы обеспечиваете возможность продлить период функциональной полноценности машины.



Покупая пескоструйную камеру напорного типа CAB135P с вентиляцией в нашем интернет магазине, вы получаете сертифицированную технику с гарантией длительной эксплуатации. В любое время оплатите заказ – и мы доставим оборудование без задержек.



На все вопросы, касающиеся комплектации, монтажа и эксплуатации аппарата специального назначения вы получите исчерпывающие ответы наших менеджеров.



В случае необходимости технического обслуживания оборудования или его ремонта, а также покупки технических узлов и комплектующих к нему, обращайтесь к компетентным специалистам официального дилера компании Контракор на электронную почту mail@drobesfera.ru или по телефонам:



  • 8 (800) 505-32-44 – звонок бесплатный по РФ
  • +7 (499) 283-45-35 – для звонков из Москвы
Производитель Contracor ?




Comprag Group выпускает продукцию под торговыми марками Comprag, Contracor и Conspray.

Основные производственные мощности Comprag Group сосредоточены на предприятии ООО "Машиностроительный завод "КОМПРАГ", Московская область, Россия.

Тип кабины ?


По типу работы пескоструйные камеры делятся на два типа: эжекторные (инжекторные) и напорные. Отличаются производительностью и потреблением воздуха.

Напорная ?

Напорная - абразиво-воздушная смесь создается в дозаторе абразива.  Насыщенность абразивом – высокая. Емкость для абразива – под давлением.

Максимальная номинальная производительность при SA2 ½ может превышать 30 м2 в час.

Электрическое подключение ?




Сколько вольт необходимо для работы электрических компонентов оборудования. Сила тока в данном параметре не указывается.

380 В
Тип оборудования Пескоструйная камера
Единица измерения шт
Загрузка изделий в камеру ?

Размеры открываемых элементов равны соответствующим габаритам камеры.

Боковая ?


Открывается одна или две боковые двери.


Вентиляция камеры ?


Наличие в комплекте поставки системы вентиляции.


Да
Фильтр камеры ?


Наличие в системе вентиляции фильтрующего элемента.

Да
Модель фильтр-камеры DC-1500
Площадь фильтра м2 15
Очистка фильтрующего элемента Автоматическая
Резиновая облицовка стен ?


Наличие в камере внутренней отделки рабочей камеры резиной. Резина амортизирует удары абразива, защищая металлические элементы от износа.

Нет
Проходные двери встроенные ?


Форточки, расположенные в боковых стенках (дверях) камеры. Расположены четко друг напротив друга. Имеют небольшие размеры.

Предназначены для помещения в камеру и секционной обработки длинномеров типа швеллеров или балок.


Опция ?

Отсутствует в базовой комплектации оборудования. Для её заказа необходимо предупредить менеджера, что Вам она необходима.

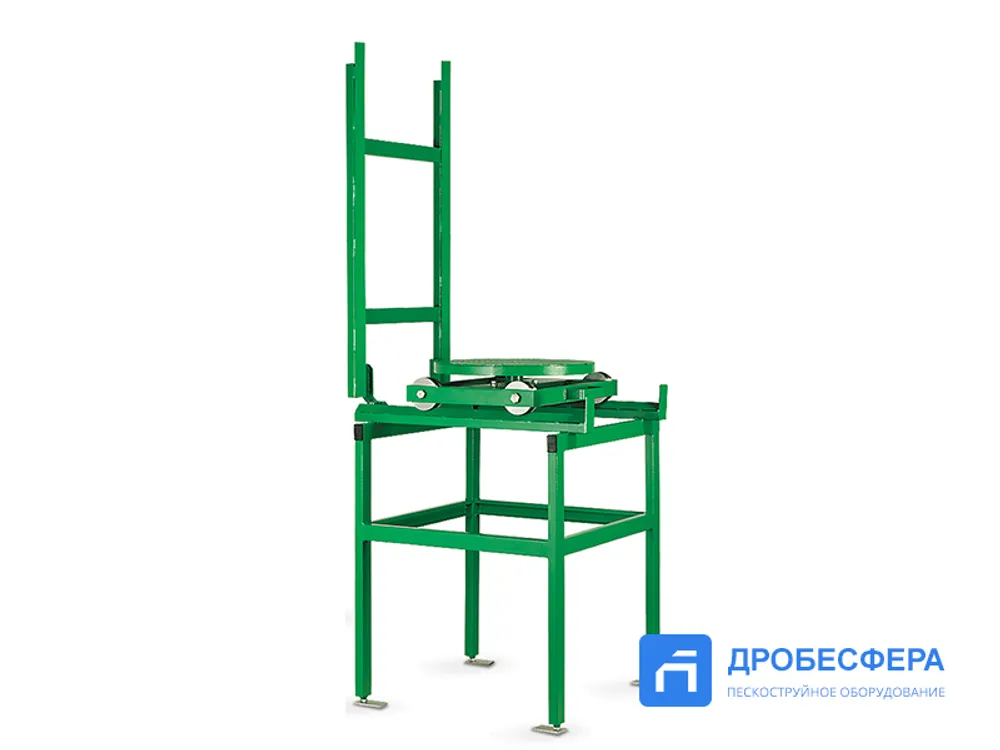

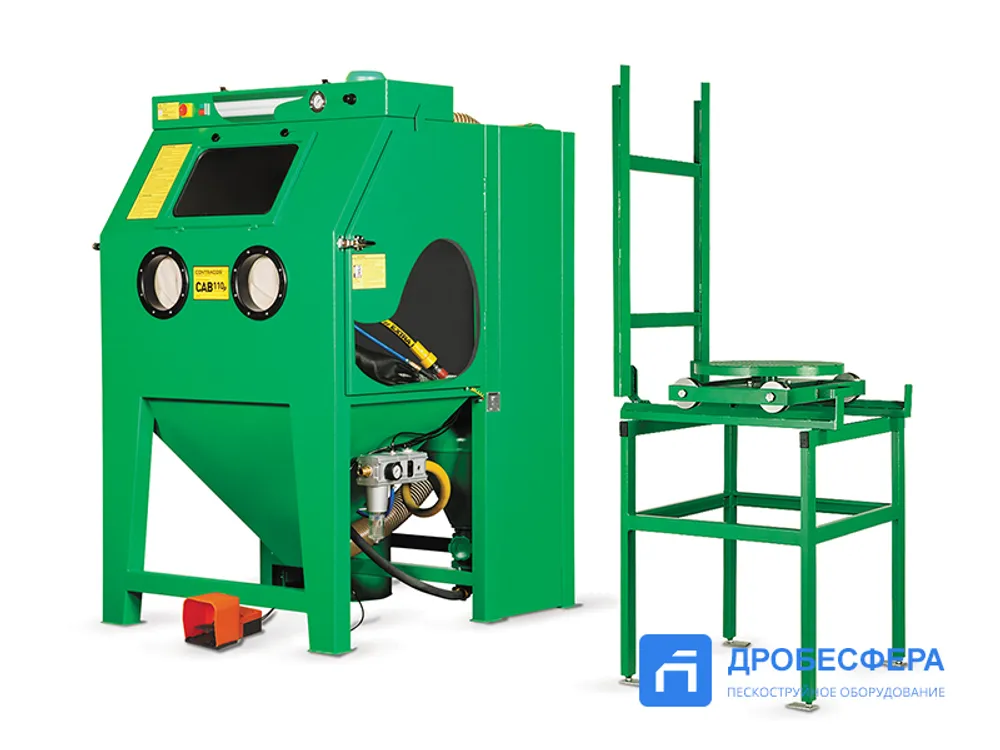

Стол поворотный с путями ?


Наличие в комплекте поставки круглого поворотного стола на опорном подшипнике с приставной рамой.

Приставная рама предназначена для выкатывания на неё поворотного стола и возможности загрузки тяжелых изделий.


Опция ?

Отсутствует в базовой комплектации оборудования. Для её заказа необходимо предупредить менеджера, что Вам она необходима.

Вспомогательное оборудование ?

Оборудование, без которого корректная работа оборудования невозможна или же его наличие облегчает и ускоряет рабочий процесс

Для работы пескоструйной камеры требуется воздушный компрессор с осушителем ?


Обратитесь к менеджеру нашей компании. Он поможет подобрать подходящий компрессор и предложит выгодное решение.

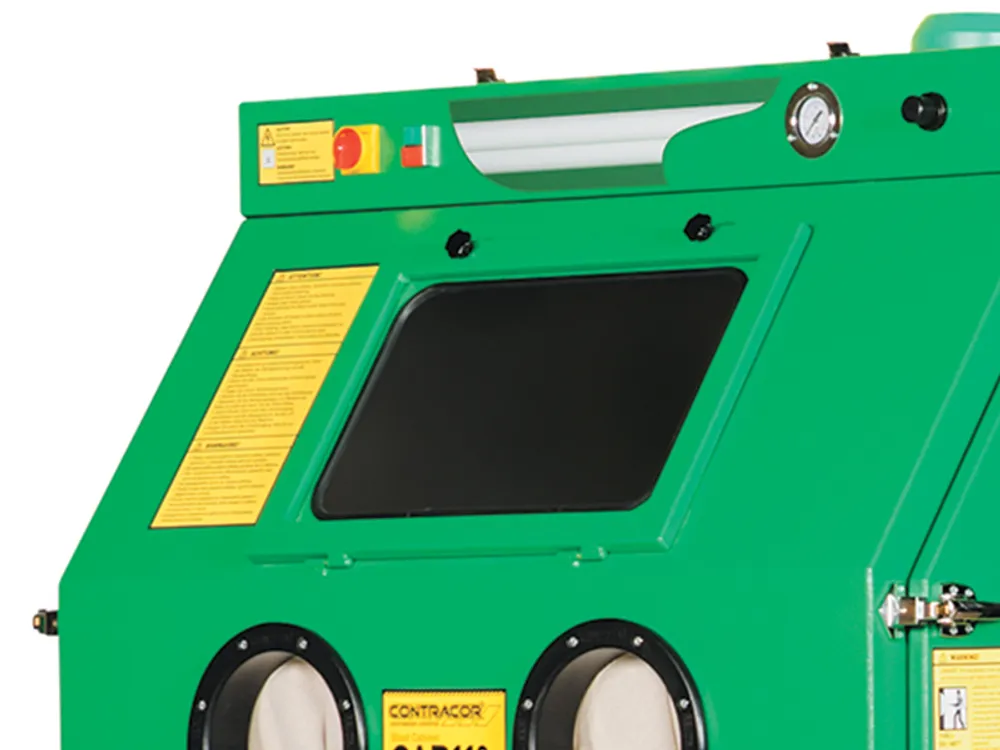

Размер смотрового окна мм ?





476x296
Внутренние размеры камеры мм ?


Внутренние размеры рабочего пространства.

При выборе размера исходя из размеров обрабатываемых деталей необходимо учитывать, что изделие не просто должно «уместиться» в камере.

Ещё должно остаться свободное пространство для перемещения пескоструйного сопла, рук оператора и манипуляций с самим изделием.

1350x1100x1070
Габариты загрузочного проема мм ?



1000х988
Габариты встроенных проходных дверей мм ?


Размер проходных отверстий для пескоструйной обработки длинномерных заготовок.


350x350
Страна изготовления Россия ?


Любимая наша страна.

Макс. масса очищаемой детали кг ?

Максимальный вес обрабатываемой заготовки, допустимый для загрузки в камеру

350
Макс. рабочее давление камеры бар ?

Максимальное давление, на котором способна работать пескоструйная камера.

12
Мин. рабочее давление камеры бар ?

Давление, которого будет достаточно для начала подачи абразиво-воздушной смеси. В случае с напорными емкостями- также для закрытия клапана и герметизации сосуда.

5
Производительность камеры м2/час ?

Производительность указывается номинальная для степени очистки SA 2 1/2. При очистке ровного участка поверхности.

Максимальной заявленной производительности можно добиться при подаче максимального объема воздуха и с соплом соответствующего диаметра.

15
Мин. расход воздуха камеры л/мин ?

Минимальный расход воздуха камеры при установке соответствующего сопла.

700
Макс. расход воздуха камеры л/мин ?

Максимальный объем воздуха, способный пройти через камеру при установке соответствующего сопла.

3300
Рекуперация абразива камеры ?

Система автоматического возврата абразива обратно в емкость для абразива.

Принудительная ?

Принудительная (механическая) – абразив поступает обратно в ёмкость за счет тяги вентилятора, ёмкость при этом расположена рядом с кабиной. Также в процессе механической рекуперации абразив проходит через циклонный сепаратор, очищаясь от мелких фракций.

Габариты камеры мм 1470x1700x2140
Вес камеры кг 480

Производитель оставляет за собой право без уведомления покупателя менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.



Последние изменения уточняйте у менеджеров перед покупкой оборудования.
