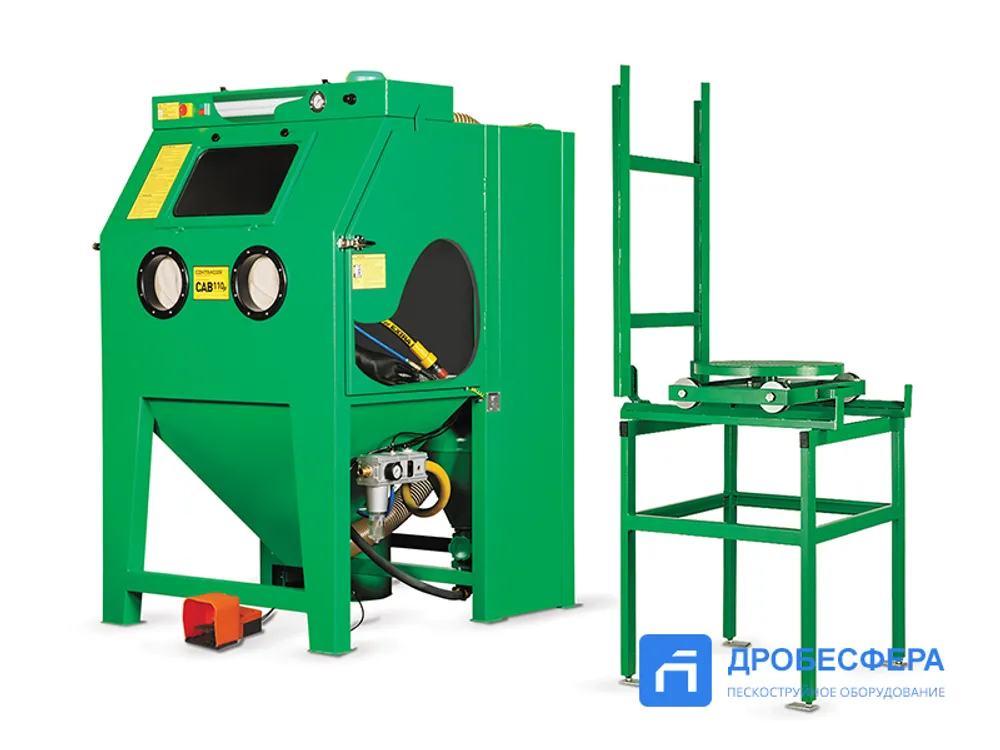

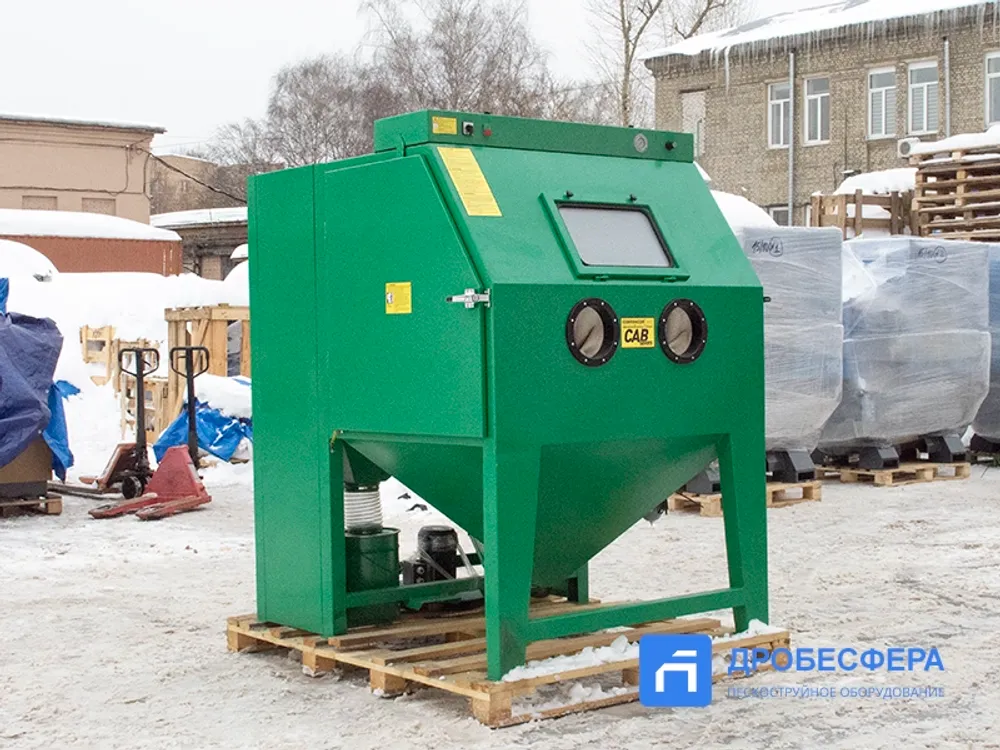

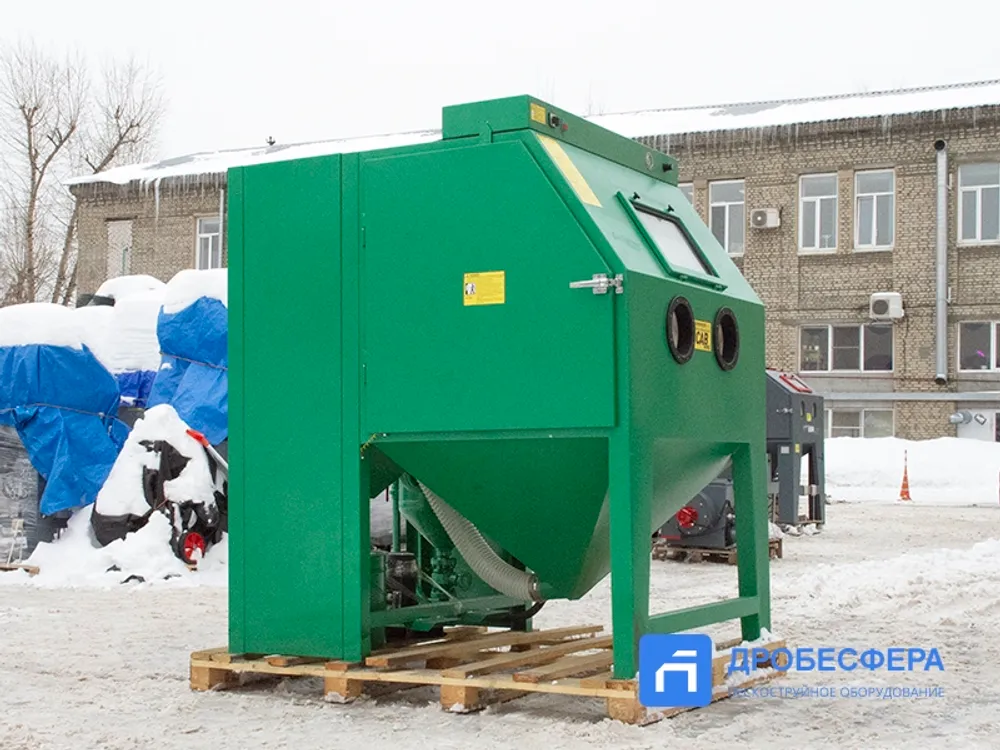

Камера Contracor CAB-135PT

Расширенная гарантия до 5 лет ?

Расширенная гарантия на оборудование предоставляется при заключении сервисного контракта*

Уточняйте у менеджера условия предоставления расширенной гарантии.

Часто в промышленном производстве перед применением металлических, железобетонных, пластиковых, деревянных деталей необходима обработка поверхности.



В этой сфере используется пескоструйное оснащение, которое способно выполнять над поверхностью разные операции посредством воздействия абразивно-воздушной струей.



Эта модель агрегата может использоваться в помещении, так как обработка деталей производится в герметически закрываемой кабине.



Пыль из воздушного потока устраняется благодаря встроенной фильтр-камере со сменным фильтрующим элементом в виде фильтр-патрона.



Назначение

Абразивоструйная камерау можно использовать в промышленных помещениях и на открытых площадках. Окружающая среда не страдает от выброса пыли, так как она скапливается в пылесборнике внутри фильтр-камеры.



Эта модель пескоструя может устанавливаться в тех цехах, где имеется высокоточное оборудование, не допускающее наличия пыли в воздухе.



Даже выполнение средних и больших объемов работ по очистке поверхностей от загрязнений не приведет к увеличению концентрации пыли в пространстве цехового помещения. При работе агрегата не наносится вред здоровью людей.



Функции, которые выполняет эта пескоструйная пневмотехника:

  1. очистка деталей от ржавчины, окалины, сварочных шлаков, нагара, нежировых загрязнений другой природы;
  2. придание поверхности определенной степени шероховатости;
  3. полировка и матирование;
  4. структурирование и декорирование поверхностей.



Камеры с автоматической рекуперацией абразива и фильтрацией воздушного потока стоят дороже, но они экономичнее в эксплуатации. Автоматическая рекуперация абразивного состава обеспечивает его оборот внутри камеры.



Отсутствие необходимости останавливать агрегат для выгрузки и очистки отработанного абразива обусловливает большую производительность техники по сравнению с аналогами без системы автоматической рекуперации.



Конструкция агрегата

Конструктивно напорная пескоструйная камера представлена как кабина из стального листа, имеющая отверстия во фронтальной части с приделанными резиновыми перчатками для того, чтобы оператор мог, просунув руки, управлять абразивоструйным пистолетом внутри кабины.



В конструкции предусмотрен дозатор абразива, бункер для загрузки абразивного состава, фильтр-камера с автоматической очисткой фильтроэлемента, площадь которого достигает 20 квадратных метров.



Конструктив не предусматривает наличие компрессора, поэтому потребуется автономный источник сжатого воздуха или возможность подключить агрегат к распределителю пневмосети.



В кабине предусмотрена боковая загрузка деталей, вес которых может достигать 400 кг. Поворотный стол с тележкой и путями позволяет сперва поместить тяжеловесную деталь на стол с помощью подъемника, а затем задвинуть тележку в кабину.

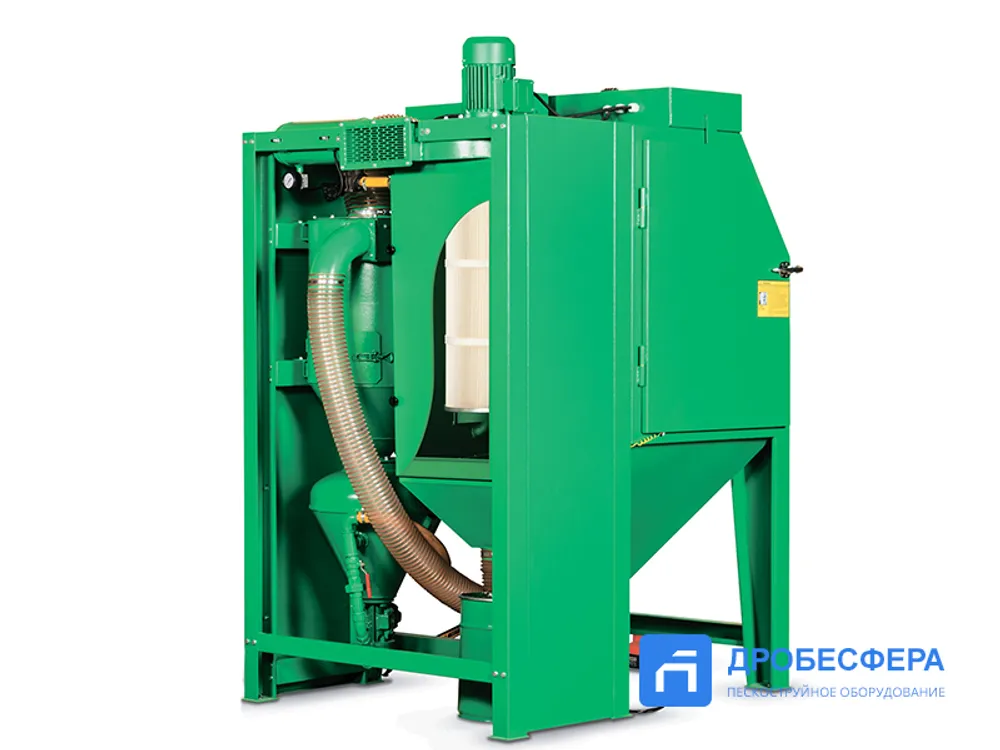

Циклонный рекуператор абразива обеспечивает очистку использованного состава и непрерывный оборот в течение необходимого для обработки поверхности времени.



Технические характеристики CAB-135PT

Данный агрегат способен обрабатывать от 1 до 20 кв. метров в час. Показатель производительности зависит от многих факторов, среди которых:

  • давление пневмопотока;
  • диаметр сопла;
  • необходимая степень обработки;
  • тип операции;
  • плотность отшелушиваемого слоя при необходимости очистки поверхности;
  • сложность рельефного рисунка и этапы его нанесения;
  • характеристики абразива.



Указанные параметры влияют на величину времени, необходимого для обработки одного квадратного метра поверхности. Если параметры поверхности неодинаковы, то определить длительность обработки сложнее. Решение о достижении желаемого уровня обработки принимает оператор, который отслеживает процесс.



Обычно рабочее давление составляет 3-6 атмосфер, но максимально возможный диапазон – 5-12 бар. Расход сжатого воздуха зависит от подаваемого давления в камеру и может составлять от 250 до 8100 литров в минуту.



При работе камеры возможно использование сопел диаметром 3,5-12 мм. Чем больше диаметр, тем выше расход пневмопотока и абразива. Подключение пескоструйной камеры осуществляется посредством энергосети напряжением 380 вольт.



Принцип работы

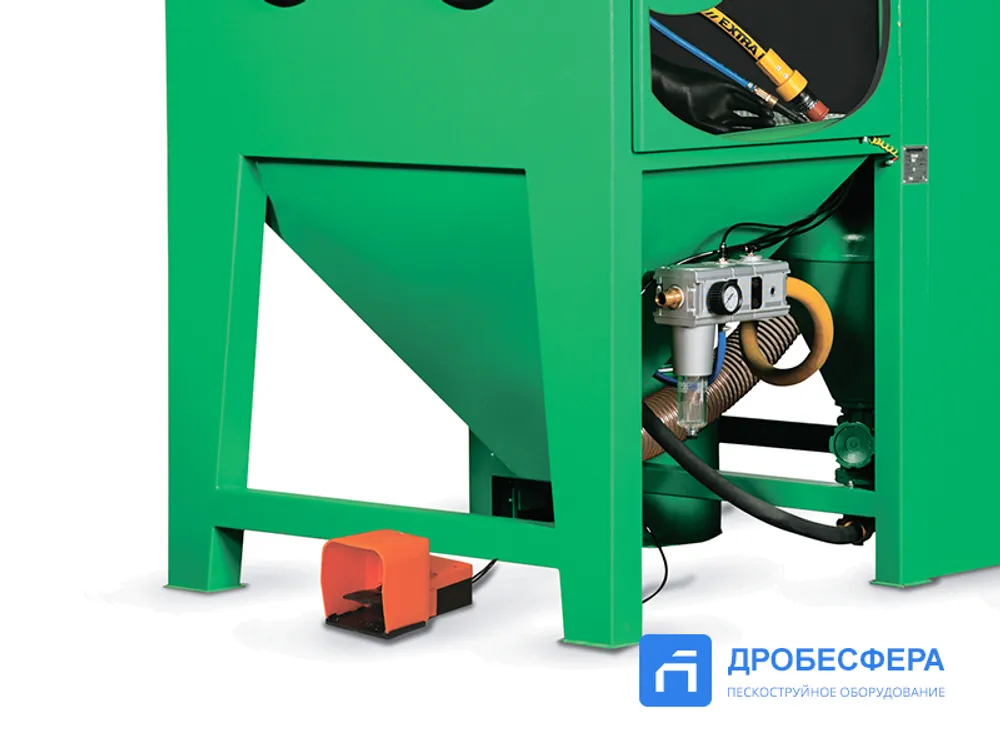

Оператор полностью контролирует процесс обработки. Нажав ногой на педаль привода, находящегося под кабиной аппарата, оператор запускает процесс, а сняв ногу с педали, может его остановить или приостановить на время.



Сжатый воздух под напором подает абразив на пистолет, удерживаемый и направляемый оператором. При закрытии дверей камера герметизируется в автоматическом режиме. До этого момента обработка невозможна.



Во время работы агрегата осуществляется рекуперация абразива, а также очистка технического воздуха посредством фильтр-камеры. Слив конденсата, образующегося при циркуляции сжатого воздуха, производится вручную не реже одного раза за рабочую смену.



Рекомендации производителя

Покупка пескоструйной камеры напорного типа требует наличия или приобретения компрессора или обеспечения возможности подключения к общезаводской пневмосети посредством распределителя.



Продлить срок эксплуатационной пригодности камеры можно, своевременно выполняя техосмотр и ремонтные работы, используя оригинальные комплектующие и вовремя заменяя расходные материалы.



Оформите заказ на пескоструйные напорные камеры с фильтром и поворотным столом прямо сейчас. В нашем интернет-магазине вам предложены сертифицированные агрегаты с официальной гарантией производителя по самой выгодной цене.



В случае необходимости технического обслуживания оборудования или его ремонта, а также покупки технических узлов и комплектующих к нему, обращайтесь к компетентным специалистам официального дилера компании Контракор на электронную почту mail@drobesfera.ru или по телефонам:

  1. 8 (800) 333-99-62 – звонок бесплатный по РФ
  2. +7 (499) 370-46-91 – для звонков из Москвы
Производитель Contracor ?




Comprag Group выпускает продукцию под торговыми марками Comprag, Contracor и Conspray.

Основные производственные мощности Comprag Group сосредоточены на предприятии ООО "Машиностроительный завод "КОМПРАГ", Московская область, Россия.

Тип кабины ?


По типу работы пескоструйные камеры делятся на два типа: эжекторные (инжекторные) и напорные. Отличаются производительностью и потреблением воздуха.

Напорная ?

Напорная - абразиво-воздушная смесь создается в дозаторе абразива.  Насыщенность абразивом – высокая. Емкость для абразива – под давлением.

Максимальная номинальная производительность при SA2 ½ может превышать 30 м2 в час.

Электрическое подключение ?




Сколько вольт необходимо для работы электрических компонентов оборудования. Сила тока в данном параметре не указывается.

380 В
Тип оборудования Пескоструйная камера
Единица измерения шт
Загрузка изделий в камеру ?

Размеры открываемых элементов равны соответствующим габаритам камеры.

Боковая ?


Открывается одна или две боковые двери.


Вентиляция камеры ?


Наличие в комплекте поставки системы вентиляции.


Да
Фильтр камеры ?


Наличие в системе вентиляции фильтрующего элемента.

Да
Модель фильтр-камеры DC-1500
Площадь фильтра м2 15
Очистка фильтрующего элемента Автоматическая
Резиновая облицовка стен ?


Наличие в камере внутренней отделки рабочей камеры резиной. Резина амортизирует удары абразива, защищая металлические элементы от износа.

Да
Проходные двери встроенные ?


Форточки, расположенные в боковых стенках (дверях) камеры. Расположены четко друг напротив друга. Имеют небольшие размеры.

Предназначены для помещения в камеру и секционной обработки длинномеров типа швеллеров или балок.


Опция ?

Отсутствует в базовой комплектации оборудования. Для её заказа необходимо предупредить менеджера, что Вам она необходима.

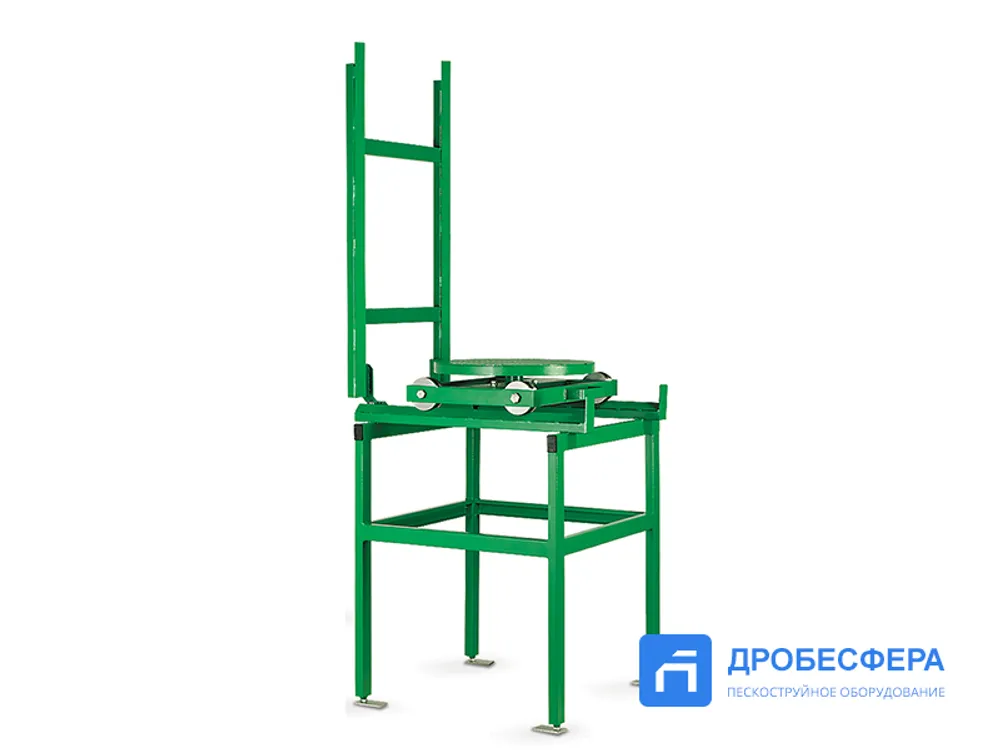

Стол поворотный с путями ?


Наличие в комплекте поставки круглого поворотного стола на опорном подшипнике с приставной рамой.

Приставная рама предназначена для выкатывания на неё поворотного стола и возможности загрузки тяжелых изделий.


Да
Диаметр стола мм 800
Вспомогательное оборудование ?

Оборудование, без которого корректная работа оборудования невозможна или же его наличие облегчает и ускоряет рабочий процесс

Для работы пескоструйной камеры требуется воздушный компрессор с осушителем ?


Обратитесь к менеджеру нашей компании. Он поможет подобрать подходящий компрессор и предложит выгодное решение.

Размер смотрового окна мм ?





476x296
Внутренние размеры камеры мм ?


Внутренние размеры рабочего пространства.

При выборе размера исходя из размеров обрабатываемых деталей необходимо учитывать, что изделие не просто должно «уместиться» в камере.

Ещё должно остаться свободное пространство для перемещения пескоструйного сопла, рук оператора и манипуляций с самим изделием.

1350x1100x1070
Наружные габариты кабины с установленным столом мм 3680x1700x2140
Габариты загрузочного проема мм ?



1000х988
Габариты встроенных проходных дверей мм ?


Размер проходных отверстий для пескоструйной обработки длинномерных заготовок.


350x350
Страна изготовления Россия ?


Любимая наша страна.

Макс. масса очищаемой детали кг ?

Максимальный вес обрабатываемой заготовки, допустимый для загрузки в камеру

350
Макс. рабочее давление камеры бар ?

Максимальное давление, на котором способна работать пескоструйная камера.

12
Мин. рабочее давление камеры бар ?

Давление, которого будет достаточно для начала подачи абразиво-воздушной смеси. В случае с напорными емкостями- также для закрытия клапана и герметизации сосуда.

5
Производительность камеры м2/час ?

Производительность указывается номинальная для степени очистки SA 2 1/2. При очистке ровного участка поверхности.

Максимальной заявленной производительности можно добиться при подаче максимального объема воздуха и с соплом соответствующего диаметра.

15
Мин. расход воздуха камеры л/мин ?

Минимальный расход воздуха камеры при установке соответствующего сопла.

700
Макс. расход воздуха камеры л/мин ?

Максимальный объем воздуха, способный пройти через камеру при установке соответствующего сопла.

3300
Рекуперация абразива камеры ?

Система автоматического возврата абразива обратно в емкость для абразива.

Принудительная ?

Принудительная (механическая) – абразив поступает обратно в ёмкость за счет тяги вентилятора, ёмкость при этом расположена рядом с кабиной. Также в процессе механической рекуперации абразив проходит через циклонный сепаратор, очищаясь от мелких фракций.

Габариты камеры мм 1470x1700x2140
Вес камеры кг 480

Производитель оставляет за собой право без уведомления покупателя менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.



Последние изменения уточняйте у менеджеров перед покупкой оборудования.
