Камера Contracor CAB-135PD

Расширенная гарантия до 5 лет ?

Расширенная гарантия на оборудование предоставляется при заключении сервисного контракта*

Уточняйте у менеджера условия предоставления расширенной гарантии.

Для обработки поверхностей из металла, бетона, пластика, дерева, стекла и других материалов часто используется абразивоструйное оборудование.



К категории аппаратов, востребованных на рынке этой техники, относятся и немецкие пескоструйные камеры напорного типа CAB-135PD с фильтром и проходными дверями. Благодаря применению этого агрегата поверхность может быть обработана в помещении, не став при этом источником пыли.



Такая способность ценится при размещении абразивоструйного аппарата в помещении, где находится техника, условия эксплуатации которой не допускают высокой степени концентрации пыли в окружающей среде. Также отсутствие пыли благотворно сказывается на здоровье занятых в помещении людей.



Назначение

Пескоструйная камера CAB-135PD относится к оборудованию, используемому в промышленности при необходимости обработки средних и больших объемов. Функции, которые с успехом выполняет данная установка, включают:

  • очистку поверхностей от загрязнений, не содержащих жировые компоненты;
  • полировки и матирования поверхностей;
  • декорирования и придания рельефности;
  • обеспечения определенной степени шероховатости перед нанесением окрашивающих, защитных, металлизирующих составов.



Трудозатраты при работах, направленных на подготовку деталей к последующей обработке составами разного назначения, снижаются благодаря автоматической рекуперации абразива, а также очистке сжатого воздуха посредством фильтр-камеры со сменным фильтр-патроном.



Конструкция агрегата

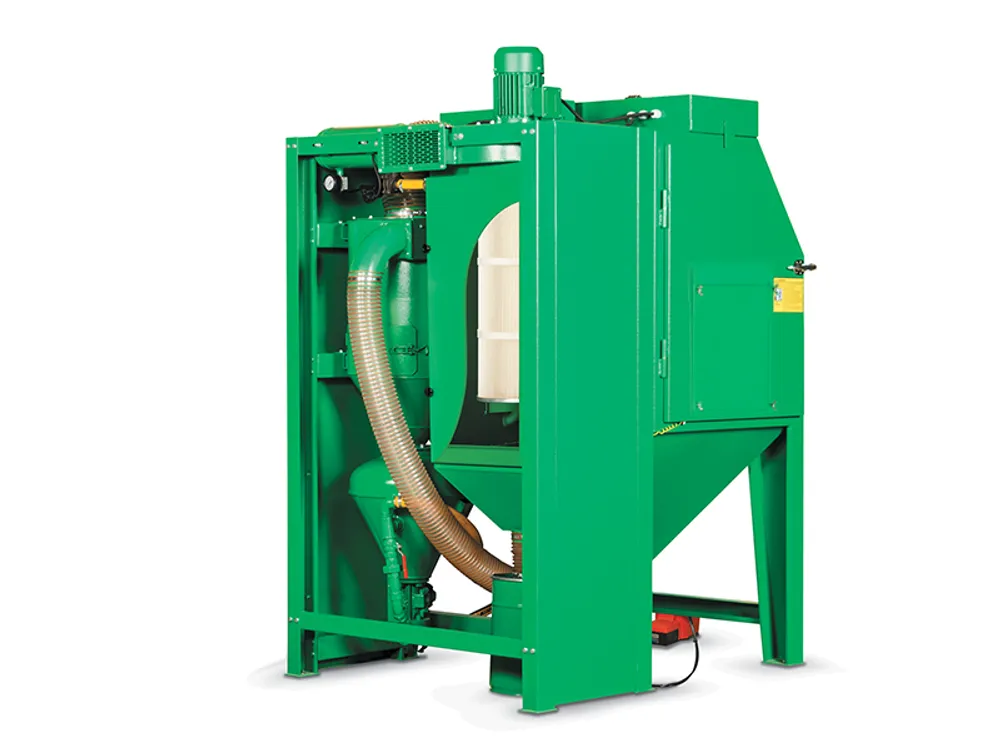

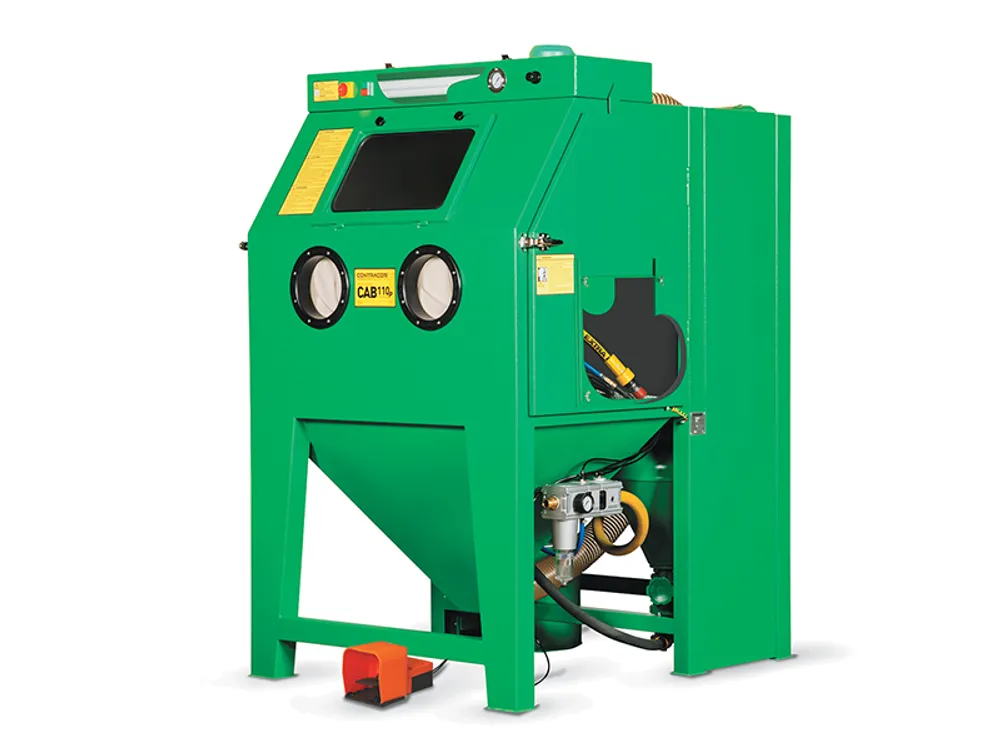

Пескоструйная напорная камера CAB-135PD представляет собой комплекс агрегатов специфического назначения, среди которых основную роль играют:

  1. кабина с резиновой обшивкой внутренних поверхностей;

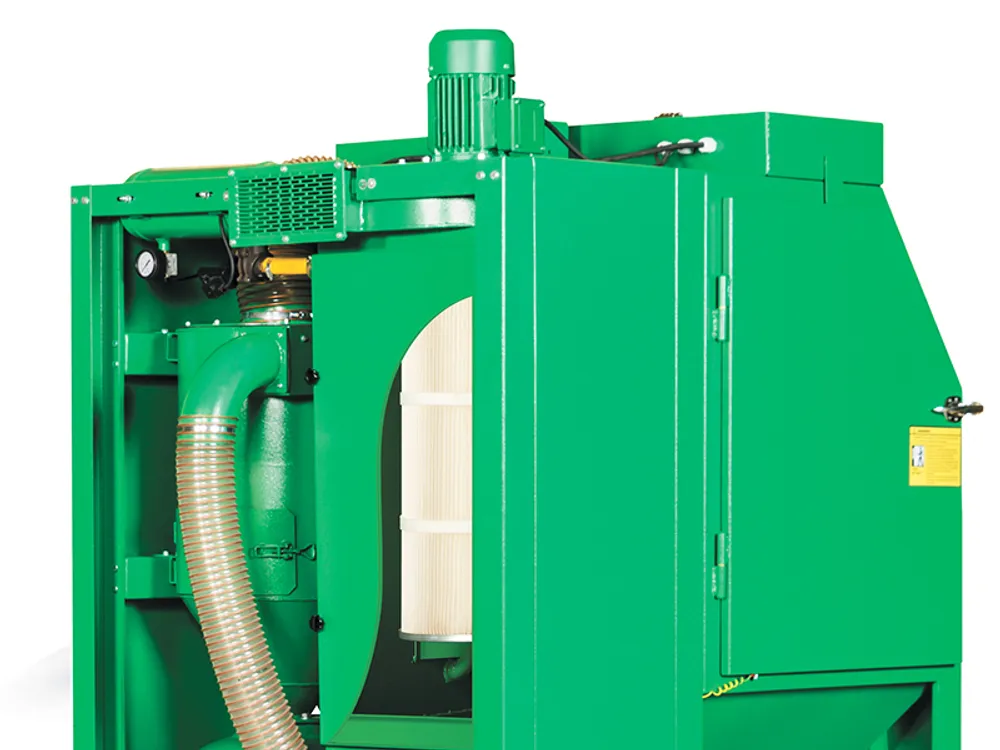

  2. встроенная фильтр-камера со сменным фильтр-патроном и системой автоматической очистки;

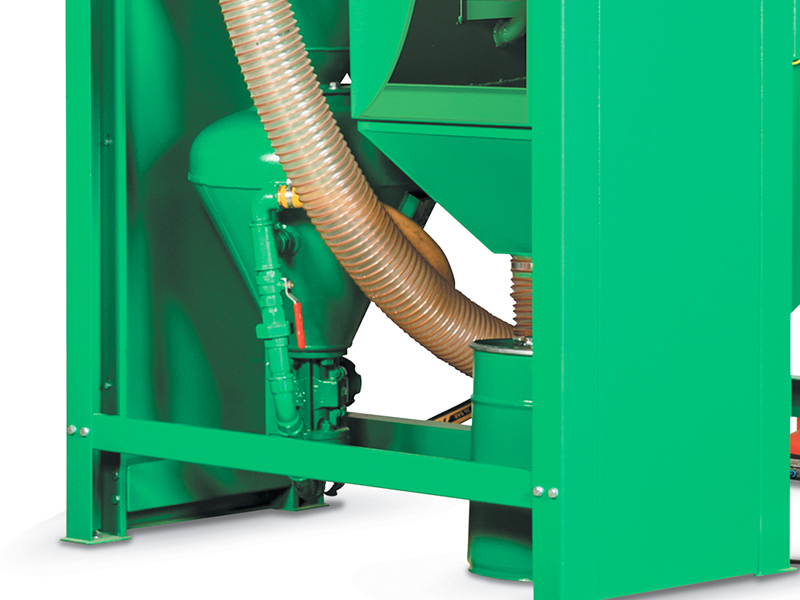

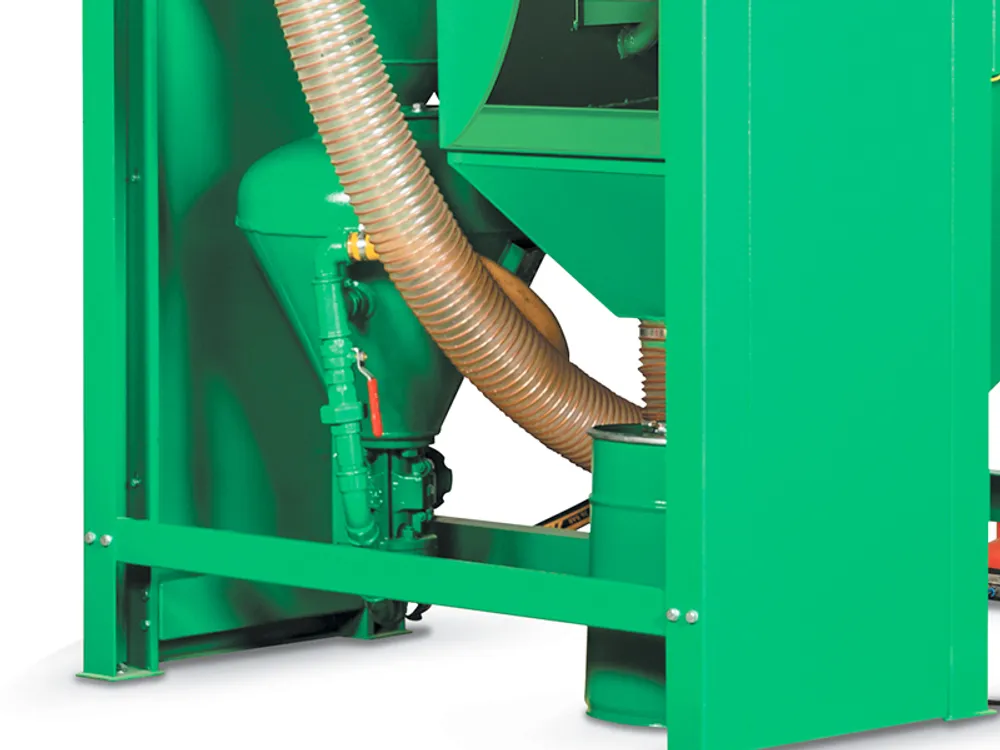

  3. абразивоструйный аппарат (25 или 50 литров) с дозатором абразива SGV.





Загрузка деталей в кабину осуществляется через боковые двери, расположенные с обеих сторон камеры. Обе двери имеют проходные люки, что обеспечивает возможность очистки длинномерных деталей.



Конструктив предусматривает наличие циклонного рекуператора для многоразового использования абразива одной закладки. Опционно в конструктив включается стационарный поворотный стол.



В комплектации агрегата не предусмотрен компрессор, поэтому нужно позаботиться о возможности установки автономного источника сжатого воздуха или подключения к распределителю общей пневмосистемы с необходимыми характеристиками производительности пневмопотока.



Технические характеристики

Производительность данной модели зависит от многих факторов и может составлять от 1 до 20 кв. метров в час.



Среди параметров, от которых зависит этот показатель, можно назвать:

  • характеристики абразивного состава;
  • давление пневмопотока;
  • диаметр сопла;
  • типа совершаемой операции и степени обработки;
  • плотности слоя, который необходимо снять (при очистке);
  • количество этапов воздействия (при создании рельефа);
  • продолжительность воздействия.



Рабочее давление камеры – 3-6 атмосфер. При этом расход по пневмопотоку может составлять от 1000 до 8100 литров, в зависимости от давления и размера пескоструйного сопла, которое может составлять в диаметре 3,5-12 мм.



От диаметра сопла и давления пневмопотока также зависит и расход абразива. Подключение к трехфазной сети напряжением 380 вольт и источнику пневмоэнергии обеспечит функциональность агрегата.



Принцип работы

Работа камеры полностью зависит от оператора, который устанавливает необходимые показатели давления и настраивает дозатор абразива. Оператор удерживает абразивоструйный пистолет в камере, благодаря наличию перчаток, прикрепленных к отверстиям на фронтальной панели.

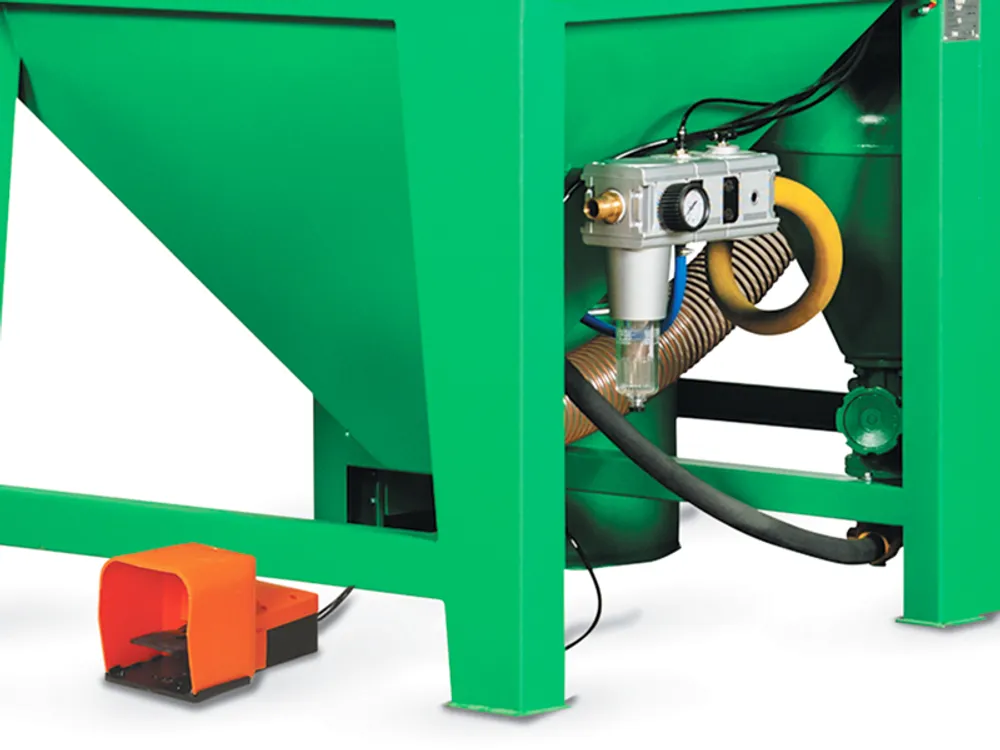

Привод и остановка процесса осуществляются посредством пусковой педали, размещаемой под корпусом кабины в зоне доступности ноги оператора. В камеру помещается деталь, максимальный вес которой может составлять 400 кг.



Работа камеры построена на основе функционирования агрегата циклонного типа, обеспечивающего оборот абразива с очисткой и последующей подачей в бункер. Сброс технического воздуха осуществляется через фильтр-камеру, в которой площадь фильтрующего слоя составляет 20 кв. метров.

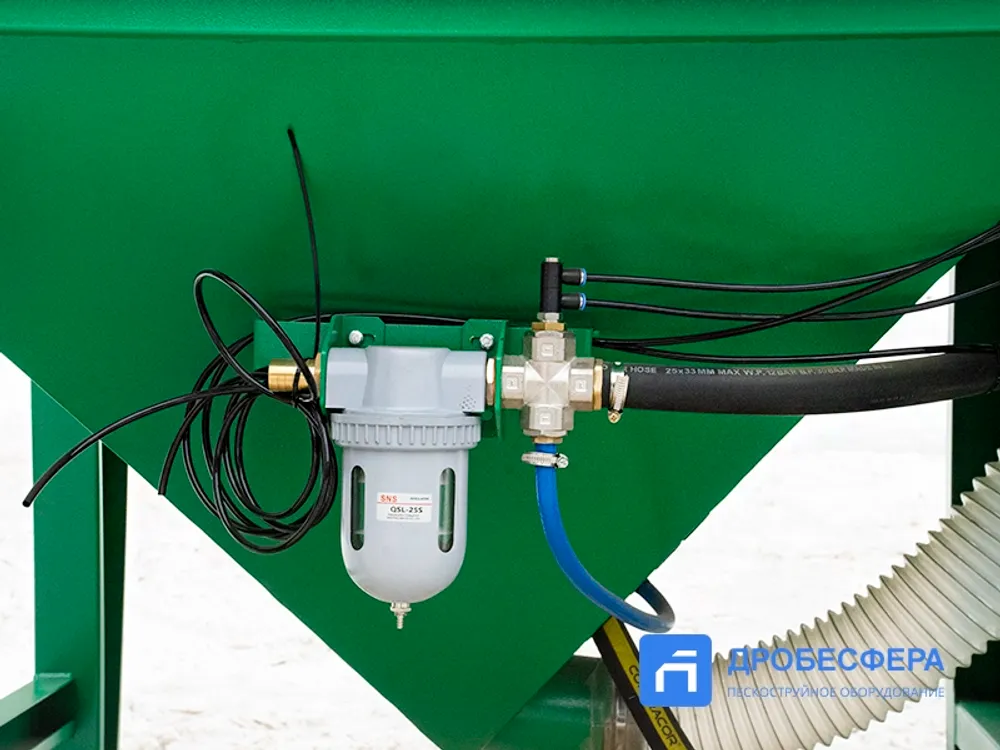

Фильтр-патрон сменяется новым при первом появлении пыли из фильтр-камеры или по рекомендуемым срокам производителя. Конденсат, образующийся при циркуляции и фильтрации пневмопотока, сливается вручную, не реже одного раза в сутки.



Рекомендации производителя

Покупая пескоструйную камеру напорного типа CAB-135PD, позаботьтесь о возможности ее подключения к источнику сжатого воздуха с требуемыми параметрами по производительности.



Своевременно выполняйте рекомендации производителя в отношении техобслуживания, ППР, замены быстро изнашиваемых комплектующих и расходных материалов.



Покупайте пескоструйные напорные камеры CAB-135PD с фильтром и проходными дверями в нашем интернет-магазине по лучшей цене. В любое время оплатите заказ – и вы получите сертифицированный пневмоагрегат для обработки материалов с заводской гарантией. Доставка не заставит ждать долго.



На все вопросы, касающиеся комплектации, монтажа и эксплуатации аппарата специального назначения вы получите исчерпывающие ответы наших менеджеров.



В случае необходимости технического обслуживания оборудования или его ремонта, а также покупки технических узлов и комплектующих к нему, обращайтесь к компетентным специалистам официального дилера компании Контракор на электронную почту mail@drobesfera.ru или по телефонам:

  1. 8 (800) 505-66-86 – звонок бесплатный по РФ
  2. +7 (499) 283-45-35 – для звонков из Москвы
Производитель Contracor ?




Comprag Group выпускает продукцию под торговыми марками Comprag, Contracor и Conspray.

Основные производственные мощности Comprag Group сосредоточены на предприятии ООО "Машиностроительный завод "КОМПРАГ", Московская область, Россия.

Тип кабины ?


По типу работы пескоструйные камеры делятся на два типа: эжекторные (инжекторные) и напорные. Отличаются производительностью и потреблением воздуха.

Напорная ?

Напорная - абразиво-воздушная смесь создается в дозаторе абразива.  Насыщенность абразивом – высокая. Емкость для абразива – под давлением.

Максимальная номинальная производительность при SA2 ½ может превышать 30 м2 в час.

Электрическое подключение ?




Сколько вольт необходимо для работы электрических компонентов оборудования. Сила тока в данном параметре не указывается.

380 В
Тип оборудования Пескоструйная камера
Единица измерения шт
Загрузка изделий в камеру ?

Размеры открываемых элементов равны соответствующим габаритам камеры.

Боковая ?


Открывается одна или две боковые двери.


Вентиляция камеры ?


Наличие в комплекте поставки системы вентиляции.


Да
Фильтр камеры ?


Наличие в системе вентиляции фильтрующего элемента.

Да
Модель фильтр-камеры DC-1500
Площадь фильтра м2 15
Очистка фильтрующего элемента Автоматическая
Резиновая облицовка стен ?


Наличие в камере внутренней отделки рабочей камеры резиной. Резина амортизирует удары абразива, защищая металлические элементы от износа.

Да

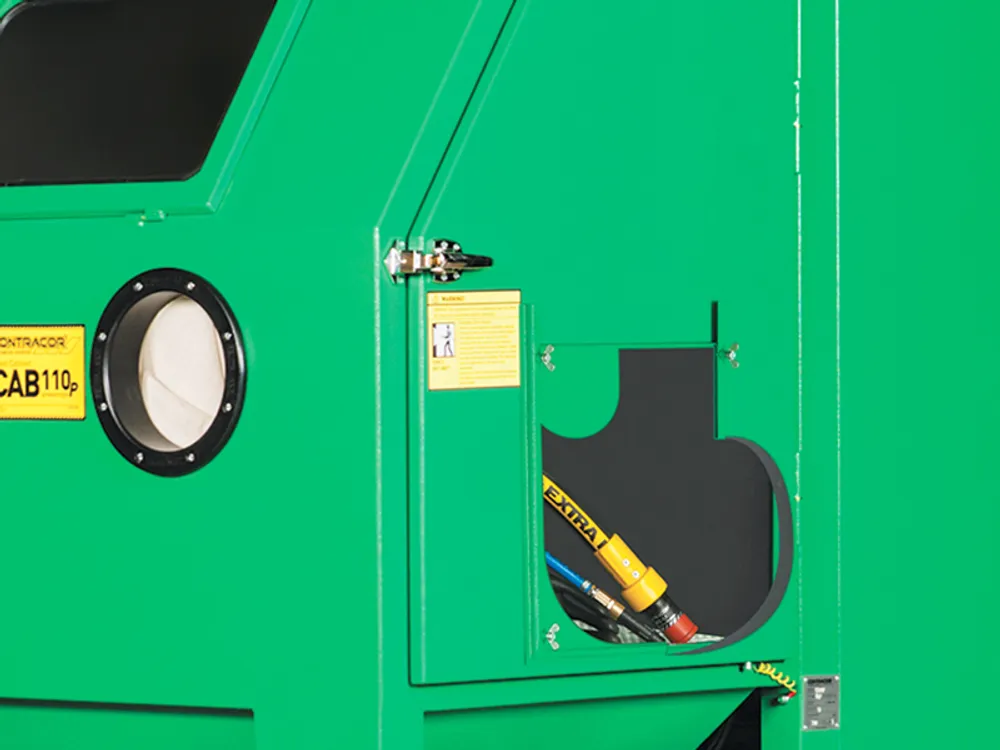

Проходные двери встроенные ?


Форточки, расположенные в боковых стенках (дверях) камеры. Расположены четко друг напротив друга. Имеют небольшие размеры.

Предназначены для помещения в камеру и секционной обработки длинномеров типа швеллеров или балок.


Да

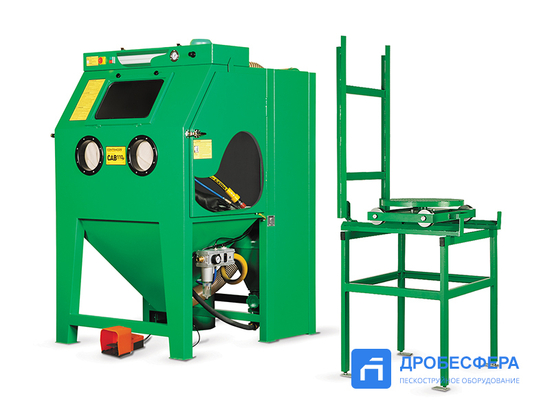

Стол поворотный с путями ?


Наличие в комплекте поставки круглого поворотного стола на опорном подшипнике с приставной рамой.

Приставная рама предназначена для выкатывания на неё поворотного стола и возможности загрузки тяжелых изделий.


Опция ?

Отсутствует в базовой комплектации оборудования. Для её заказа необходимо предупредить менеджера, что Вам она необходима.

Вспомогательное оборудование ?

Оборудование, без которого корректная работа оборудования невозможна или же его наличие облегчает и ускоряет рабочий процесс

Для работы пескоструйной камеры требуется воздушный компрессор с осушителем ?


Обратитесь к менеджеру нашей компании. Он поможет подобрать подходящий компрессор и предложит выгодное решение.

Размер смотрового окна мм ?





476x296
Внутренние размеры камеры мм ?


Внутренние размеры рабочего пространства.

При выборе размера исходя из размеров обрабатываемых деталей необходимо учитывать, что изделие не просто должно «уместиться» в камере.

Ещё должно остаться свободное пространство для перемещения пескоструйного сопла, рук оператора и манипуляций с самим изделием.

1350x1100x1070
Габариты загрузочного проема мм ?



1000х988
Габариты встроенных проходных дверей мм ?


Размер проходных отверстий для пескоструйной обработки длинномерных заготовок.


350x350
Страна изготовления Россия ?


Любимая наша страна.

Макс. масса очищаемой детали кг ?

Максимальный вес обрабатываемой заготовки, допустимый для загрузки в камеру

350
Макс. рабочее давление камеры бар ?

Максимальное давление, на котором способна работать пескоструйная камера.

12
Мин. рабочее давление камеры бар ?

Давление, которого будет достаточно для начала подачи абразиво-воздушной смеси. В случае с напорными емкостями- также для закрытия клапана и герметизации сосуда.

5
Производительность камеры м2/час ?

Производительность указывается номинальная для степени очистки SA 2 1/2. При очистке ровного участка поверхности.

Максимальной заявленной производительности можно добиться при подаче максимального объема воздуха и с соплом соответствующего диаметра.

15
Мин. расход воздуха камеры л/мин ?

Минимальный расход воздуха камеры при установке соответствующего сопла.

700
Макс. расход воздуха камеры л/мин ?

Максимальный объем воздуха, способный пройти через камеру при установке соответствующего сопла.

3300
Рекуперация абразива камеры ?

Система автоматического возврата абразива обратно в емкость для абразива.

Принудительная ?

Принудительная (механическая) – абразив поступает обратно в ёмкость за счет тяги вентилятора, ёмкость при этом расположена рядом с кабиной. Также в процессе механической рекуперации абразив проходит через циклонный сепаратор, очищаясь от мелких фракций.

Габариты камеры мм 1470x1700x2140
Вес камеры кг 480

Производитель оставляет за собой право без уведомления покупателя менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.



Последние изменения уточняйте у менеджеров перед покупкой оборудования.
