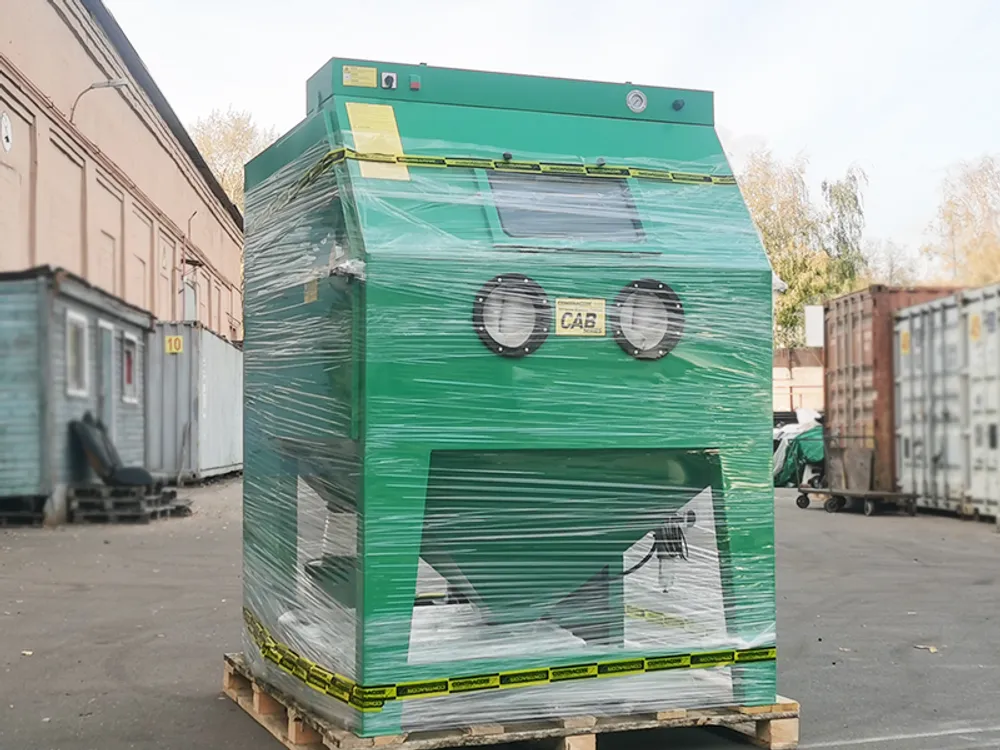

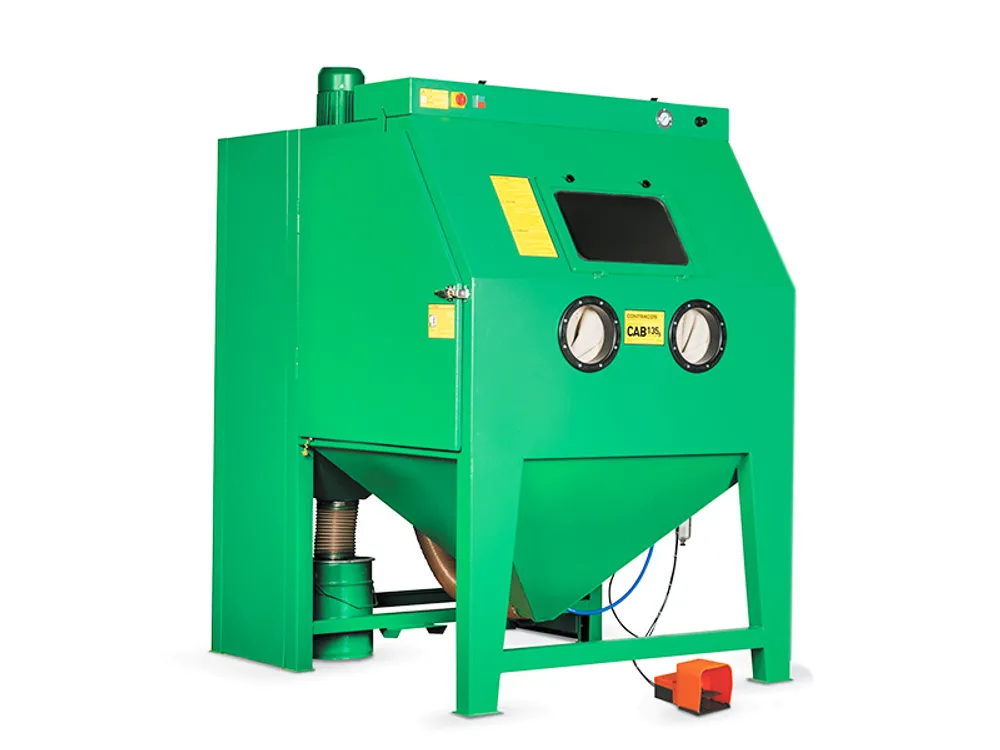

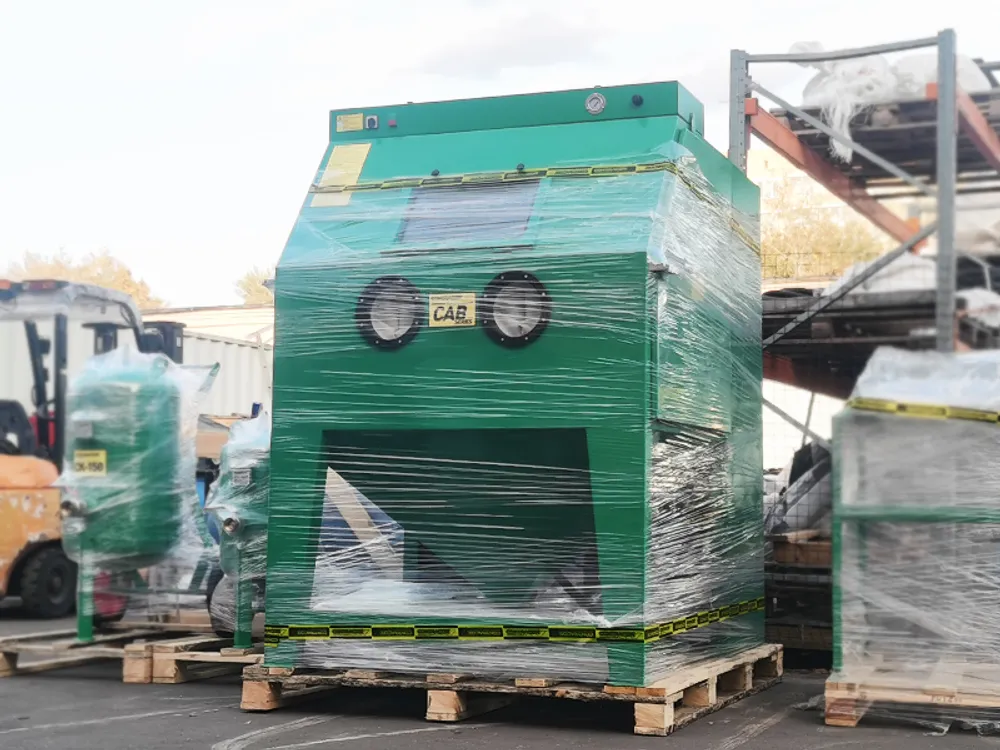

Камера Contracor CAB135S

Камера Contracor CAB135S
Предзаказ
Артикул: 10215106
0 оценок
Сравнить
Производитель: Contracor
Тип кабины: Эжекторная
Электрическое подключение: 380 В
c НДС
!
ОПИСАНИЕ И ХАРАКТЕРИСТИКИ
ОТЗЫВЫ
ПАСПОРТ/ИНСТРУКЦИЯ
ВАЖНО
ОПИСАНИЕ И ХАРАКТЕРИСТИКИ

Для обработки поверхностей из разных материалов, включая металл, стекло, пластик и дерево, часто используют абразивоструйные аппараты эжекторного типа.



Эти агрегаты не такие мощные и производительные, как напорные, однако позволяют выполнять даже тонкую обработку стекла по трафарету и многократное воздействие при создании разноуглубленного рельефа. К таким аппаратам, пользующимся спросом на рынке, относится немецкая эжекторная пескоструйная камера с вентиляцией CAB135S.



Модель используется на предприятиях промышленного направления, а также в сфере дизайнерских и ремонтных услуг. Размещение камеры в закрытом пространстве не станет причиной повышения концентрации пыли в воздухе, ведь именно образование пыли становится одним из факторов работы пескоструя.



Герметичная кабина не пропускает пыль, образующуюся в процессе обработки. Она высасывается вентиляцией и перед сбросом воздуха в атмосферу отфильтровывается в специальной встроенной камере через сменный фильтр-патрон.



Назначение

Даная модель пескоструйного агрегата является стандартным предложением по комплектации абразивоструйного комплекса, который предназначен и применяется в мебельной, стекольной и других отраслях промышленности, а также позволяет создавать шедевры дизайнерского направления из стекла.



Применяя пескоструйную камеру с вентиляцией, можно достигать желаемого результата, выполняя операции по:



  1. очистке от загрязнений, шлаков, окалины и нагара;
  2. полировке и матированию поверхности;
  3. созданию 3D-изображений на стеклянных перегородках, ограждениях, дверях и других плоскостях из стекла;
  4. созданию рельефной или структурированной поверхности;
  5. формированию определенной степени шероховатости для лучшей адгезии с наносимыми составами.



Конструкция агрегата

Пескоструйный комплекс представляет собой стационарное оборудование, к конструктивным особенностям которого относится наличие:

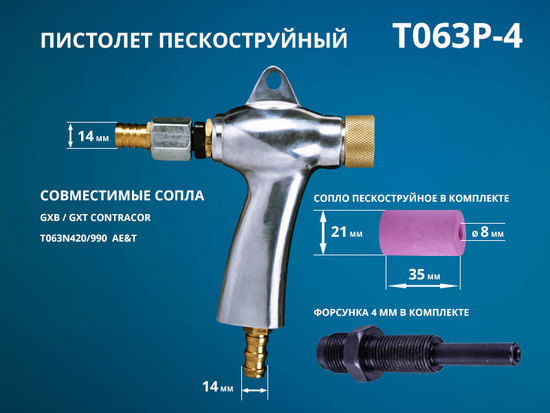

  • герметично закрываемой кабины с абразивоструйным пистолетом, оснащенным дозатором абразива;

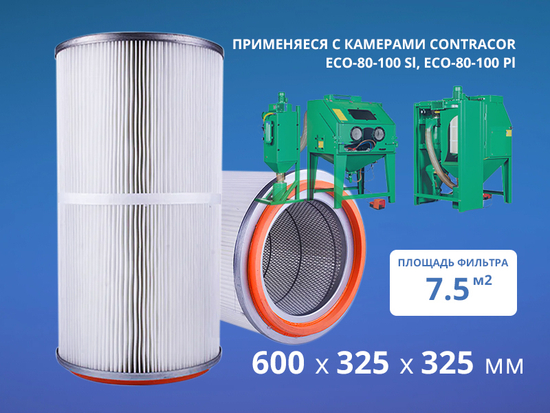

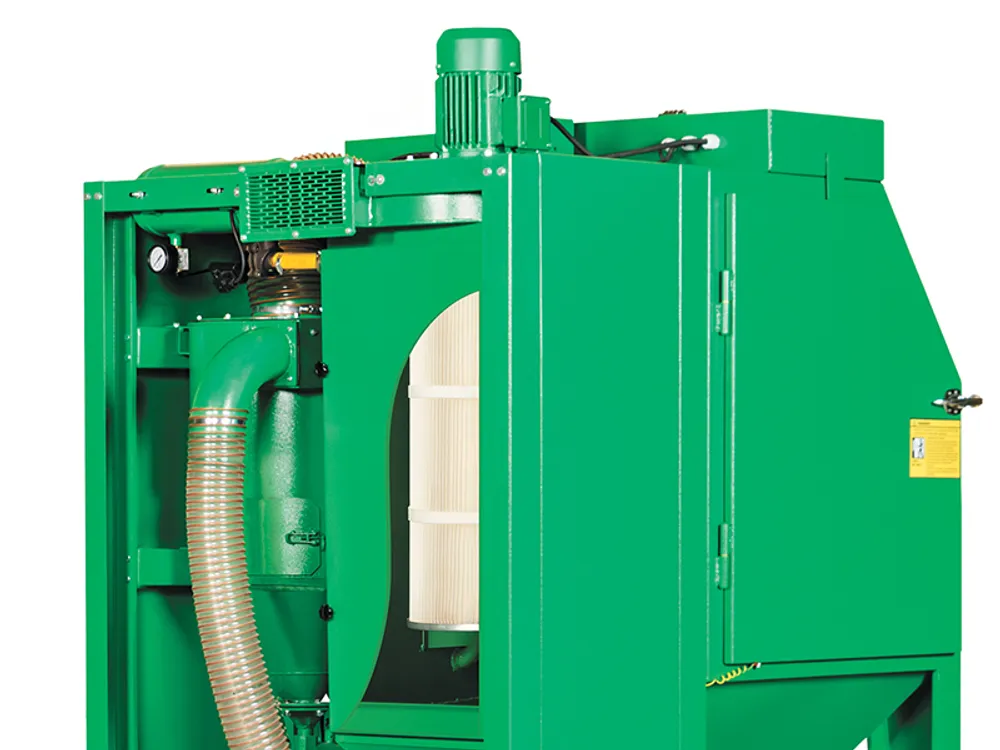

  • встроенной фильтр-камеры со сменным фильтр-патроном площадью 15 кв. м и системой автоматической очистки фильтрующего слоя импульсным методом;
  • циклона-регенератора для рекуперации абразива.



Детали загружаются в кабину через боковые двери. Максимальный вес детали может достигать 350 кг. Обработка длинномерных объектов не предусмотрена, о чем свидетельствует отсутствие проходных люков в боковых дверях.



Передняя панель кабины, помимо манометра и регулятора давления, имеет два отверстия с прикрепленными резиновыми перчатками для обеспечения возможности оператору держать абразивоструйный пистолет, направляя струю на деталь, а также поворачивать деталь по мере достижения промежуточного или конечного результата. Перчатки предохраняют оператора от статических разрядов и воздействия абразивных частиц.

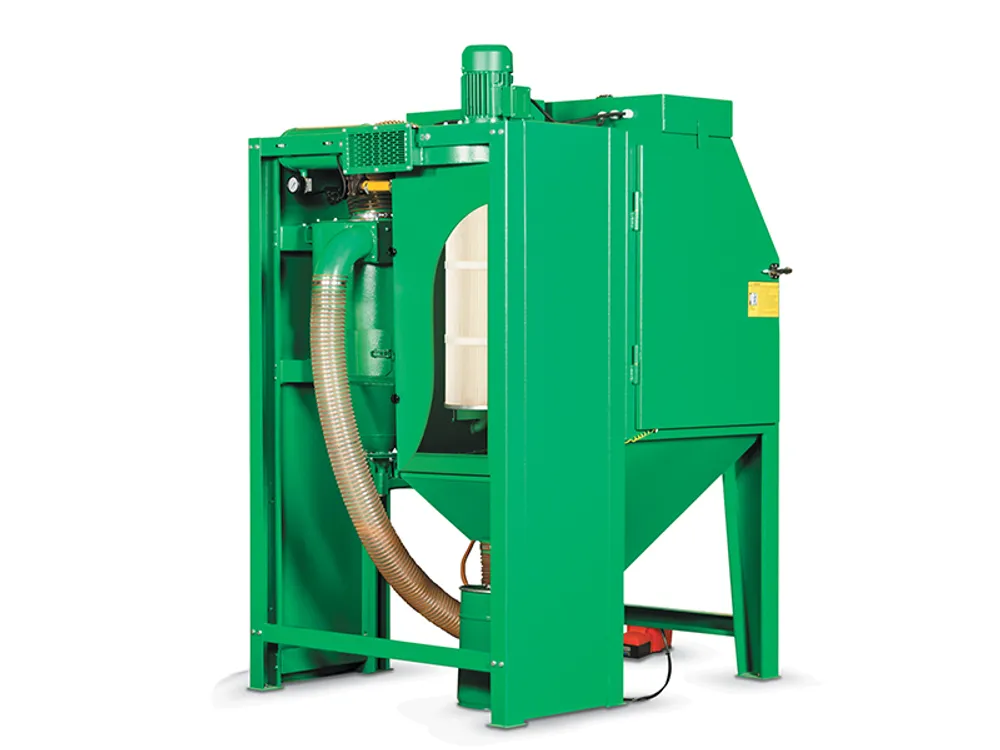

Вентиляция обеспечивает вытяжку пыли из камеры по окончании и в процессе обработки. Воздух подается в фильтр-камеру, а пыль, осевшая на фильтровальном элементе, сбрасывается в пылесборник для последующей утилизации. Слив конденсата, образующегося при циркуляции сжатого воздуха, осуществляется вручную не реже одного раза в сутки.



Технические характеристики

Эжекторная камера CAB135S за час обрабатывает поверхность до 3 кв. м. Производительность агрегата зависит от многих факторов, среди которых можно выделить:



  • тип обработки и необходимый конечный результат;
  • интенсивность и время воздействия;
  • характеристики абразива и обрабатываемой поверхности;
  • давление абразивно-воздушной струи и диаметр сопла.



Давление пневмопотока может составлять от 5 до 12 бар, а расход сжатого воздуха – 200-2900 литров в час. Первоначально загружаемое количество абразива составляет минимум 20 кг.



Настройка дозатора абразива осуществляется при каждой загрузке или догрузке абразивного состава. Больший диаметр сопла и высокое давление становятся причиной большого расхода пневмоэнергии и абразива.



Принцип работы

Функционирование камеры построено на эжекторном принципе смешивания пневмопотока с абразивом, предусматривающем отдельные рукава для подачи сжатого воздуха и абразивного песка.



Смешивание происходит в корпусе пистолета перед подачей состава в сопло. Всасывание абразива осуществляется под воздействием разрежения, создаваемого в корпусе соплодержателя пневмопотоком.

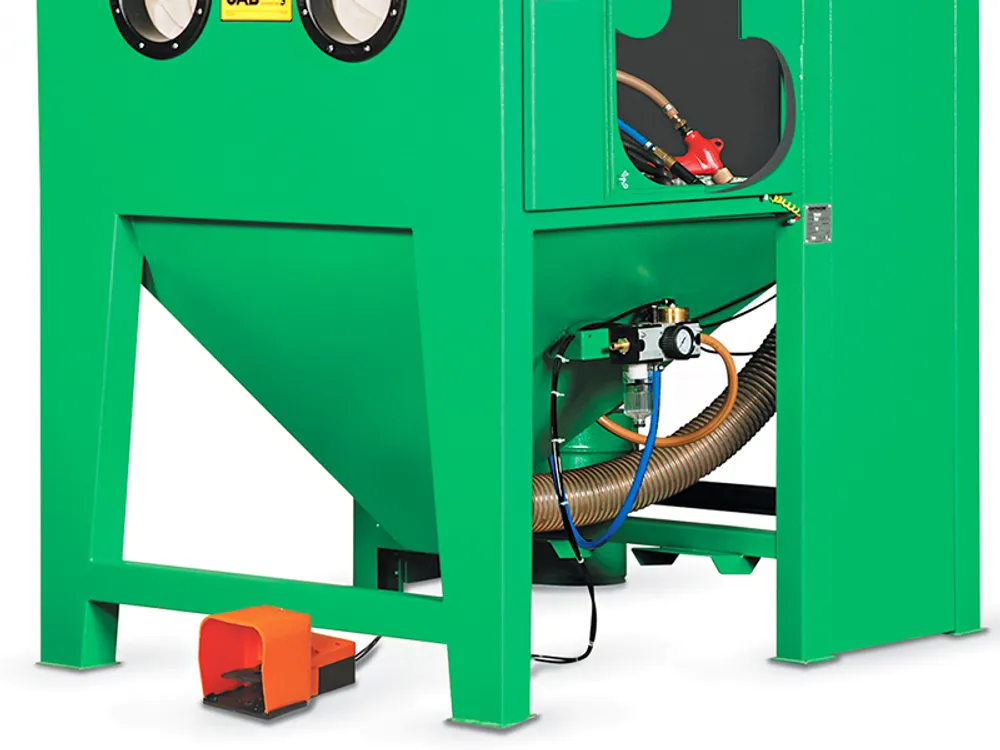

Процесс запуска, функционирования и остановки агрегата контролируется оператором посредством пускоостановочной педали, смотрового окна кабины и перчаток, обеспечивающих безопасность работы.



Подаваемый на деталь абразив после столкновения с поверхностью осыпается в нижнюю часть кабины и оттуда поступает в систему регенерации, а оттуда направляется в загрузочный бункер и снова в кабину через абразивоструйный пистолет.



Рекомендации производителя

Эжекторная пескоструйная камера с вентиляцией CAB135S не комплектуется компрессором. потребуется обеспечить источник пневмоэнергии с достаточными параметрами производительности. Это может быть пневмостанция автономного типа, но можно агрегат подключать и к общезаводской системе обеспечения сжатым воздухом через распределитель.



От вас потребуется своевременное техобслуживание и проведение профилактических ремонтов, замена быстро изнашиваемых деталей, а также расходных материалов, использование оригинальных рекомендующих и рекомендуемых абразивных составов.



Покупайте эжекторные камеры с вентиляцией CAB135S на самых выгодных условиях, с официальной гарантией производителя и возможностью сотрудничества в части обслуживания и ремонта камеры. Доставка осуществляется без задержек.



На все вопросы, касающиеся комплектации, монтажа и эксплуатации пескоструйных камер, вы получите исчерпывающие ответы наших менеджеров.



В случае необходимости технического обслуживания оборудования или его ремонта обращайтесь к компетентным специалистам официального дилера компании Контракор на электронную почту mail@drobesfera.ru или по телефонам:

  • 8 (800) 333-99-62 – звонок бесплатный по РФ
  • +7 (499) 370-48-37 – для звонков из Москвы
Технические характеристики
Производитель
Contracor ?




Comprag Group выпускает продукцию под торговыми марками Comprag, Contracor и Conspray.

Основные производственные мощности Comprag Group сосредоточены на предприятии ООО "Машиностроительный завод "КОМПРАГ", Московская область, Россия.

Тип кабины ?


По типу работы пескоструйные камеры делятся на два типа: эжекторные (инжекторные) и напорные. Отличаются производительностью и потреблением воздуха.

Эжекторная ?


Эжекторная – абразиво-воздушная смесь создается в пистолете. Насыщенность абразивом – низкая. Емкость для абразива – без давления.

Максимальная номинальная производительность не превышает 3 м2 в час при SA2 ½

Электрическое подключение ?




Сколько вольт необходимо для работы электрических компонентов оборудования. Сила тока в данном параметре не указывается.

380 В
Тип оборудования
Пескоструйная камера
Единица измерения
шт
Загрузка изделий в камеру ?

Размеры открываемых элементов равны соответствующим габаритам камеры.

Боковая ?


Открывается одна или две боковые двери.


Вентиляция камеры ?


Наличие в комплекте поставки системы вентиляции.


Да
Фильтр камеры ?


Наличие в системе вентиляции фильтрующего элемента.

Да
Модель фильтр-камеры
DC-1500
Площадь фильтра м2
15
Очистка фильтрующего элемента
Автоматическая

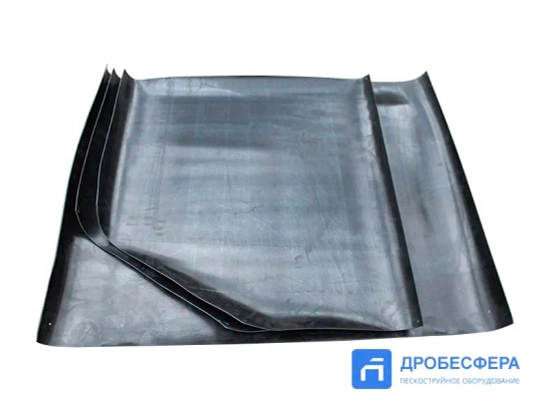

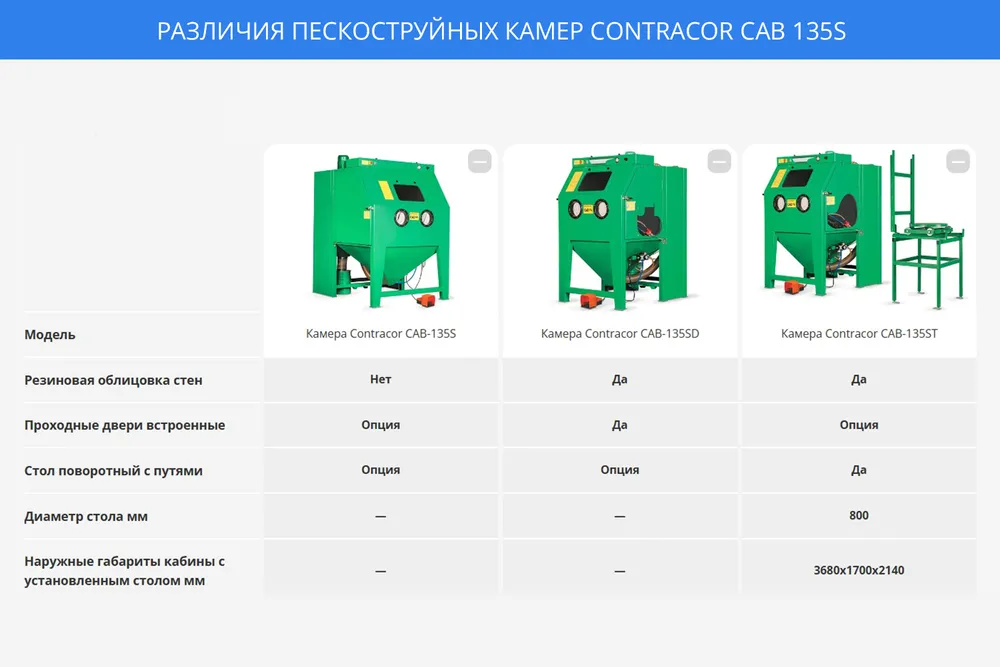

Резиновая облицовка стен ?


Наличие в камере внутренней отделки рабочей камеры резиной. Резина амортизирует удары абразива, защищая металлические элементы от износа.

Нет
Проходные двери встроенные ?


Форточки, расположенные в боковых стенках (дверях) камеры. Расположены четко друг напротив друга. Имеют небольшие размеры.

Предназначены для помещения в камеру и секционной обработки длинномеров типа швеллеров или балок.


Опция ?

Отсутствует в базовой комплектации оборудования. Для её заказа необходимо предупредить менеджера, что Вам она необходима.

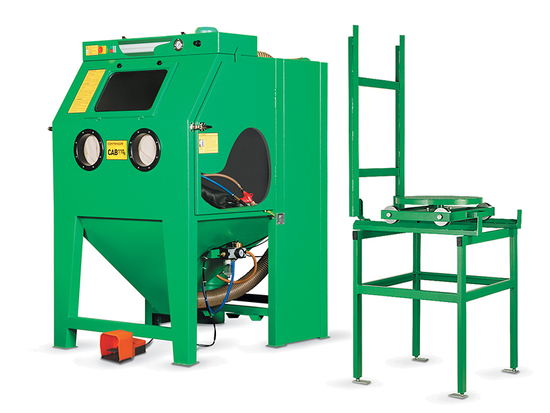

Стол поворотный с путями ?


Наличие в комплекте поставки круглого поворотного стола на опорном подшипнике с приставной рамой.

Приставная рама предназначена для выкатывания на неё поворотного стола и возможности загрузки тяжелых изделий.


Опция ?

Отсутствует в базовой комплектации оборудования. Для её заказа необходимо предупредить менеджера, что Вам она необходима.

Вспомогательное оборудование ?

Оборудование, без которого корректная работа оборудования невозможна или же его наличие облегчает и ускоряет рабочий процесс

Для работы пескоструйной камеры требуется воздушный компрессор с осушителем ?


Обратитесь к менеджеру нашей компании. Он поможет подобрать подходящий компрессор и предложит выгодное решение.

Размер смотрового окна мм ?





476x296
Внутренние размеры камеры мм ?


Внутренние размеры рабочего пространства.

При выборе размера исходя из размеров обрабатываемых деталей необходимо учитывать, что изделие не просто должно «уместиться» в камере.

Ещё должно остаться свободное пространство для перемещения пескоструйного сопла, рук оператора и манипуляций с самим изделием.

1350x1100x1070
Габариты загрузочного проема мм ?



1000х988
Габариты встроенных проходных дверей мм ?


Размер проходных отверстий для пескоструйной обработки длинномерных заготовок.


350x350
Страна изготовления
Россия ?


Любимая наша страна.

Макс. масса очищаемой детали кг ?

Максимальный вес обрабатываемой заготовки, допустимый для загрузки в камеру

350
Макс. рабочее давление камеры бар ?

Максимальное давление, на котором способна работать пескоструйная камера.

12
Мин. рабочее давление камеры бар ?

Давление, которого будет достаточно для начала подачи абразиво-воздушной смеси. В случае с напорными емкостями- также для закрытия клапана и герметизации сосуда.

5
Производительность камеры м2/час ?

Производительность указывается номинальная для степени очистки SA 2 1/2. При очистке ровного участка поверхности.

Максимальной заявленной производительности можно добиться при подаче максимального объема воздуха и с соплом соответствующего диаметра.

3
Мин. расход воздуха камеры л/мин ?

Минимальный расход воздуха камеры при установке соответствующего сопла.

250
Макс. расход воздуха камеры л/мин ?

Максимальный объем воздуха, способный пройти через камеру при установке соответствующего сопла.

2930
Рекуперация абразива камеры ?

Система автоматического возврата абразива обратно в емкость для абразива.

Принудительная ?

Принудительная (механическая) – абразив поступает обратно в ёмкость за счет тяги вентилятора, ёмкость при этом расположена рядом с кабиной. Также в процессе механической рекуперации абразив проходит через циклонный сепаратор, очищаясь от мелких фракций.

Габариты камеры мм
1470x1700x2140
Вес камеры кг
450
Габариты фильтра камеры мм
ВСТРОЕН
Вес фильтра камеры кг
ВСТРОЕН
ОТЗЫВЫ
Отзывов еще никто не оставлял
Паспорт/Инструкция
Важно

Производитель оставляет за собой право без уведомления покупателя менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.



Последние изменения уточняйте у менеджеров перед покупкой оборудования.
