Камера Contracor CAB-135SD

Расширенная гарантия до 5 лет ?

Расширенная гарантия на оборудование предоставляется при заключении сервисного контракта*

Уточняйте у менеджера условия предоставления расширенной гарантии.

Этот агрегат представляет собой машину для абразивоструйной очистки, полностью готовый к работе. Единственное, что потребуется для его функционирования, – подключение к источнику сжатого воздуха.



Пескоструйные камеры с фильтром и проходными дверями CAB-135SD востребованы во многих отраслях промышленности, а также в мастерских дизайнеров и разработчиков интерьерного стиля.



Ценовой сегмент и функциональные особенности агрегата обусловливают его популярность на рынке пескоструйной техники. Немецкая компания Контракор позаботилась о возможности использования функционала камеры в помещении без вреда для людей и техники, не допускающей наличия источников пыли.



Назначение

Данная модель абразивоструйной техники используется при необходимости обработки небольших объемов или когда для операций выделено достаточно времени, так как производительность камеры не превышает 3 кв. метров в час. Зато пескоструйные камеры CAB-135SD можно применять при обработке как твердых (металла, сплавов, камня), так и хрупких материалов (стекла, керамики и прочего).



Агрегат находит применение в мебельной, автомобильной, строительной сфере, а также в сфере дизайнерских услуг и других направлениях.



Благодаря применению камеры можно:

  1. полировать и матировать поверхность;
  2. структурировать, создавать определенный рельеф, вплоть до 3D-изображений в толще стекла;
  3. очищать детали от загрязнений не жирового типа, а также ржавчины, шлака, нагаров и прочих наслоений;
  4. создавать шероховатую поверхность с целью лучшей адгезии при нанесении защитных и окрашивающих составов;
  5. декорировать поверхность.



Конструкция агрегата

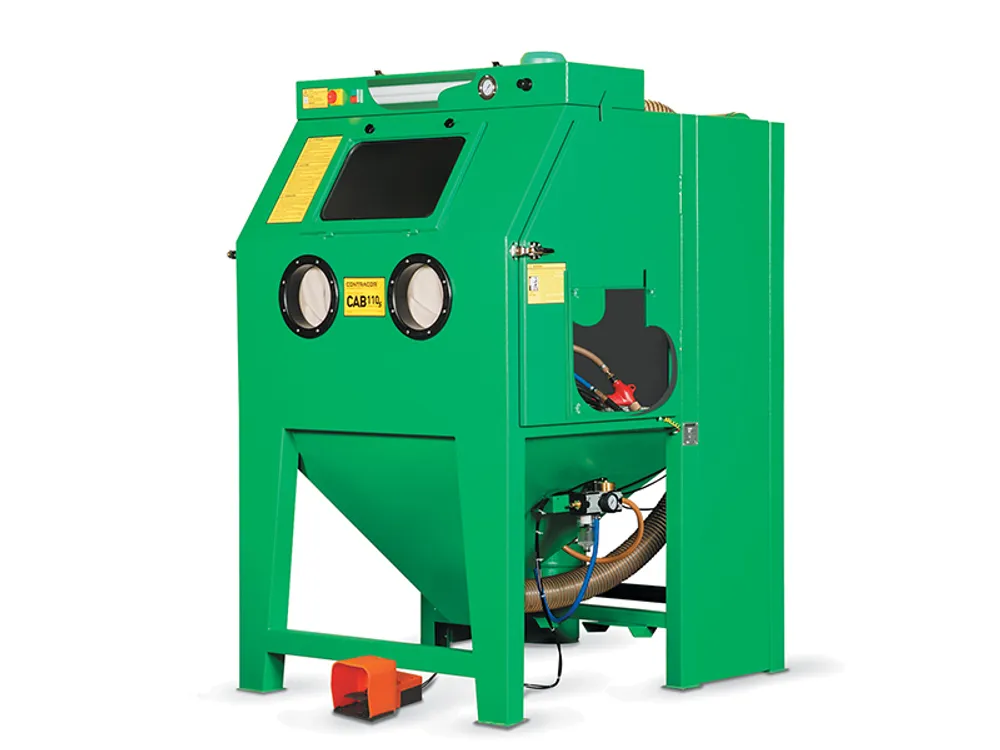

Конструктив модели представляет собой единый комплекс, состоящий из кабины для пескоструйной обработки с размещенным в ней абразивоструйным пистолетом, а также встроенной фильтр-камеры.



Кабина оснащена боковыми дверями с проходными люками для размещения в кабине деталей весом до 400 кг, а также возможности обработки длинномерных объектов. В конструкции агрегата предусмотрена система вентиляции и фильтрации воздуха перед сбросом в атмосферу.

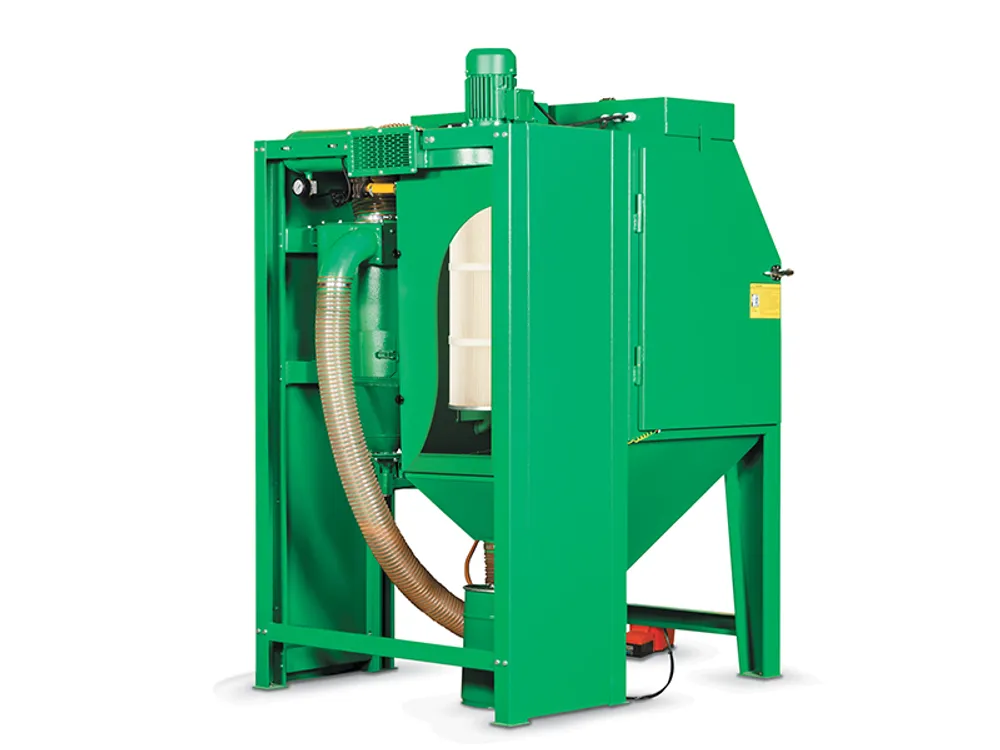

Фильтр-камера оснащена сменным фильтр-патроном. Фильтрующая поверхность патрона площадью 15 кв. метров очищается импульсным методом в автоматическом режиме по установленному таймеру, пыль аккумулируется в пылесборнике и затем утилизируется.

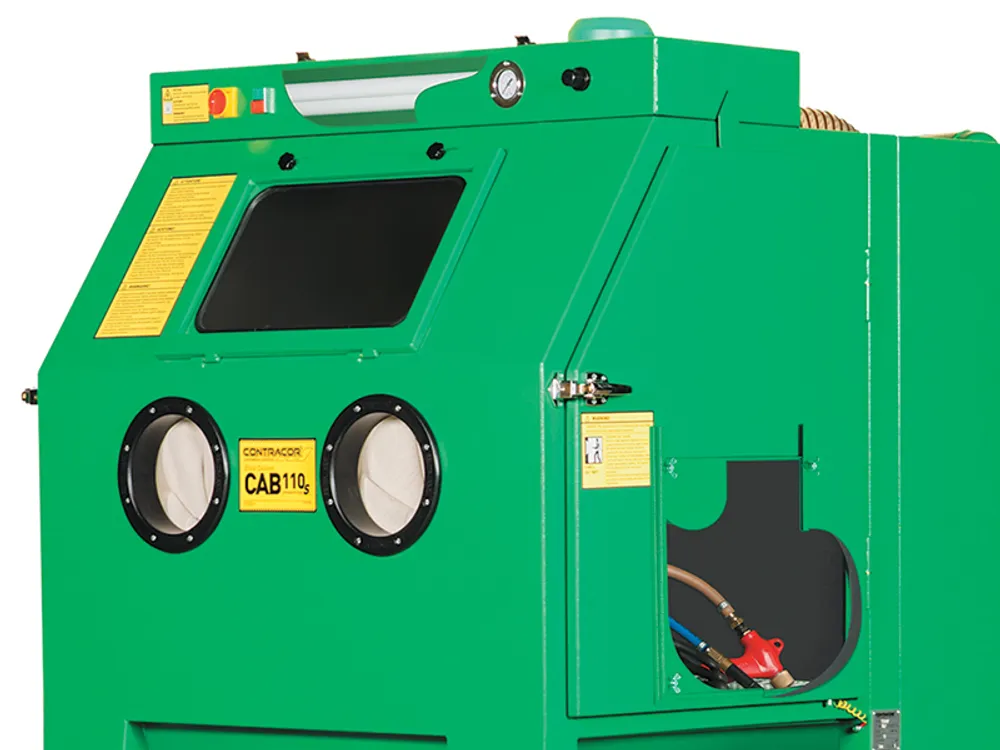

Агрегат имеет циклон-регенератор, благодаря которому обеспечивается функция рекуперации абразивных частиц. На передней стенке кабины обустроены отверстия (для рук оператора) с прикрепленными резиновыми перчатками. Именно они, помимо заземления, защищают оператора от статических разрядов и воздействия абразива.



Резиновая обшивка кабины препятствует быстрому износу и снижает шумовой эффект при работе агрегата. Опционно модель может комплектоваться стационарным поворотным столом.



Технические характеристики

Эжекторная камера CAB-135SD обрабатывает в час до 3 кв. метров, и показатель этот зависит от свойств абразивного состава, характеристик материала, из которого выполнена деталь, размера сопла и давления пневмопотока, а также от типа операции и необходимого результата.



Чем выше интенсивность обработки, тем больше расход пневмопотока и абразива. Можно не переживать за оборот абразива, так как он обеспечивается системой рекуперации и позволяет кабине работать в непрерывном режиме.



Давление пневмопотока может достигать 5-12 атмосфер, при этом расход сжатого воздуха составит от 250 до 2930 литров в минуту.



Принцип работы

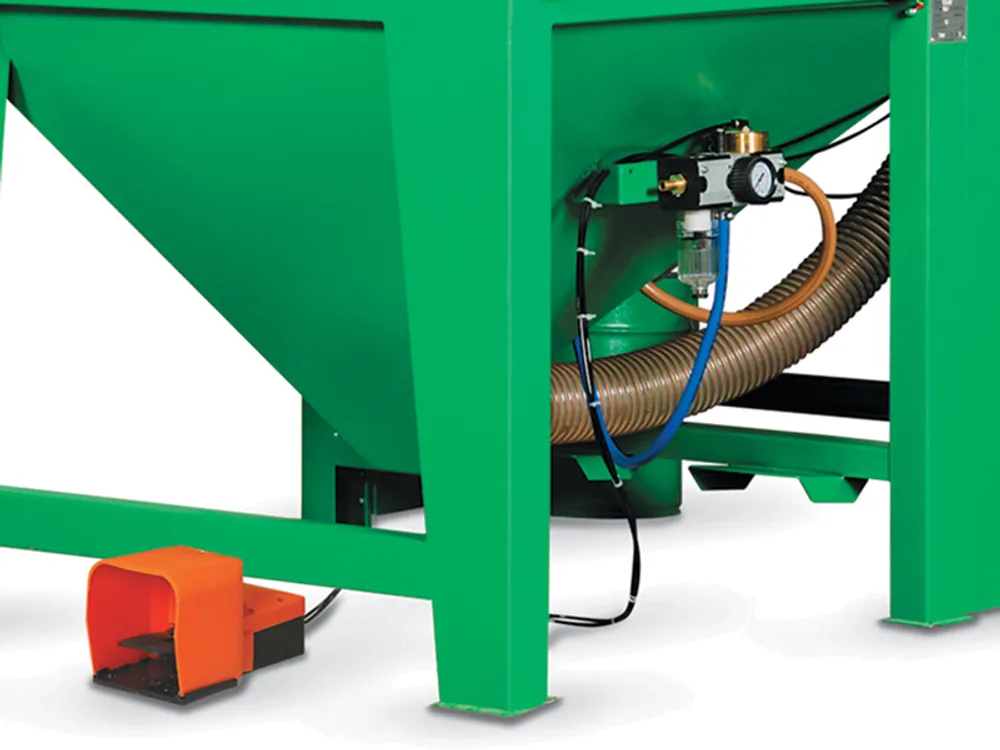

При размещении детали внутри и закрытых дверях кабина герметизируется. Нажав ногой на педаль, оператор запускает процесс подачи пневмопотока на пистолет. Образуемое в корпусе соплодержателя разрежение приводит к всасыванию абразива и последующему смешиванию с пневмопотоком.



Абразивно-воздушная струя направляется оператором на нужные участки обрабатываемой детали. Ударившись о поверхность, частицы абразива и материала, из которого сделан объект обработки, а также отслаиваемые загрязнения ссыпаются в емкость под кабиной и автоматически отправляются в сепаратор, где абразив очищается и снова отправляется в загрузочный бункер.



По окончании процесса обработки вентиляция обеспечивает удаление воздуха из кабины для очистки в фильтр-камере и дальнейшего сброса в атмосферу. После очистки пространства кабины от пыли, происходит разгерметизация.



По мере накопления пыли в пылесборнике она удаляется и утилизируется. Фильтр-патрон заменяется при исчерпании рабочего ресурса. Слив конденсата, образуемого при циркуляции пневмопотока и фильтрации воздуха, осуществляется вручную.



Рекомендации производителя

Эжекторная пескоструйная камера с фильтром и проходными дверями CAB-135SD при своевременном техобслуживании и профилактическом ремонте, применении оригинальных комплектующих и выполнении эксплуатационных требований может служить достаточно долго, чтобы не только окупить себя, но и способствовать получению прибыли.



Покупайте эжекторные камеры с фильтром и проходными дверями CAB-135SD по адекватным ценам в любое удобное для вас время в нашем интернет-магазине. Доставка осуществляется без задержек. Мы предлагаем лучшие условия сотрудничества.



На все вопросы, касающиеся комплектации, монтажа и эксплуатации абразивоструйных агрегатов Контракор, вы получите исчерпывающие ответы наших менеджеров.



В случае необходимости технического обслуживания камер или их ремонта обращайтесь к компетентным специалистам официального дилера компании Контракор на электронную почту mail@drobesfera.ru или по телефонам:

  • 8 (800) 551-35-63 – звонок бесплатный по РФ
  • +7 (499) 370-48-37 – для звонков из Москвы
Производитель Contracor ?




Comprag Group выпускает продукцию под торговыми марками Comprag, Contracor и Conspray.

Основные производственные мощности Comprag Group сосредоточены на предприятии ООО "Машиностроительный завод "КОМПРАГ", Московская область, Россия.

Тип кабины ?


По типу работы пескоструйные камеры делятся на два типа: эжекторные (инжекторные) и напорные. Отличаются производительностью и потреблением воздуха.

Эжекторная ?


Эжекторная – абразиво-воздушная смесь создается в пистолете. Насыщенность абразивом – низкая. Емкость для абразива – без давления.

Максимальная номинальная производительность не превышает 3 м2 в час при SA2 ½

Электрическое подключение ?




Сколько вольт необходимо для работы электрических компонентов оборудования. Сила тока в данном параметре не указывается.

380 В
Тип оборудования Пескоструйная камера
Единица измерения шт
Загрузка изделий в камеру ?

Размеры открываемых элементов равны соответствующим габаритам камеры.

Боковая ?


Открывается одна или две боковые двери.


Вентиляция камеры ?


Наличие в комплекте поставки системы вентиляции.


Да
Фильтр камеры ?


Наличие в системе вентиляции фильтрующего элемента.

Да
Модель фильтр-камеры DC-1500
Площадь фильтра м2 15
Очистка фильтрующего элемента Автоматическая
Резиновая облицовка стен ?


Наличие в камере внутренней отделки рабочей камеры резиной. Резина амортизирует удары абразива, защищая металлические элементы от износа.

Да
Проходные двери встроенные ?


Форточки, расположенные в боковых стенках (дверях) камеры. Расположены четко друг напротив друга. Имеют небольшие размеры.

Предназначены для помещения в камеру и секционной обработки длинномеров типа швеллеров или балок.


Да
Стол поворотный с путями ?


Наличие в комплекте поставки круглого поворотного стола на опорном подшипнике с приставной рамой.

Приставная рама предназначена для выкатывания на неё поворотного стола и возможности загрузки тяжелых изделий.


Опция ?

Отсутствует в базовой комплектации оборудования. Для её заказа необходимо предупредить менеджера, что Вам она необходима.

Вспомогательное оборудование ?

Оборудование, без которого корректная работа оборудования невозможна или же его наличие облегчает и ускоряет рабочий процесс

Для работы пескоструйной камеры требуется воздушный компрессор с осушителем ?


Обратитесь к менеджеру нашей компании. Он поможет подобрать подходящий компрессор и предложит выгодное решение.

Размер смотрового окна мм ?





476x296
Внутренние размеры камеры мм ?


Внутренние размеры рабочего пространства.

При выборе размера исходя из размеров обрабатываемых деталей необходимо учитывать, что изделие не просто должно «уместиться» в камере.

Ещё должно остаться свободное пространство для перемещения пескоструйного сопла, рук оператора и манипуляций с самим изделием.

1350x1100x1070
Габариты загрузочного проема мм ?



1000х988
Габариты встроенных проходных дверей мм ?


Размер проходных отверстий для пескоструйной обработки длинномерных заготовок.


350x350
Страна изготовления Россия ?


Любимая наша страна.

Макс. масса очищаемой детали кг ?

Максимальный вес обрабатываемой заготовки, допустимый для загрузки в камеру

350
Макс. рабочее давление камеры бар ?

Максимальное давление, на котором способна работать пескоструйная камера.

12
Мин. рабочее давление камеры бар ?

Давление, которого будет достаточно для начала подачи абразиво-воздушной смеси. В случае с напорными емкостями- также для закрытия клапана и герметизации сосуда.

5
Производительность камеры м2/час ?

Производительность указывается номинальная для степени очистки SA 2 1/2. При очистке ровного участка поверхности.

Максимальной заявленной производительности можно добиться при подаче максимального объема воздуха и с соплом соответствующего диаметра.

3
Мин. расход воздуха камеры л/мин ?

Минимальный расход воздуха камеры при установке соответствующего сопла.

250
Макс. расход воздуха камеры л/мин ?

Максимальный объем воздуха, способный пройти через камеру при установке соответствующего сопла.

2930
Рекуперация абразива камеры ?

Система автоматического возврата абразива обратно в емкость для абразива.

Принудительная ?

Принудительная (механическая) – абразив поступает обратно в ёмкость за счет тяги вентилятора, ёмкость при этом расположена рядом с кабиной. Также в процессе механической рекуперации абразив проходит через циклонный сепаратор, очищаясь от мелких фракций.

Габариты камеры мм 1470x1700x2140
Вес камеры кг 450

Производитель оставляет за собой право без уведомления покупателя менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.



Последние изменения уточняйте у менеджеров перед покупкой оборудования.
