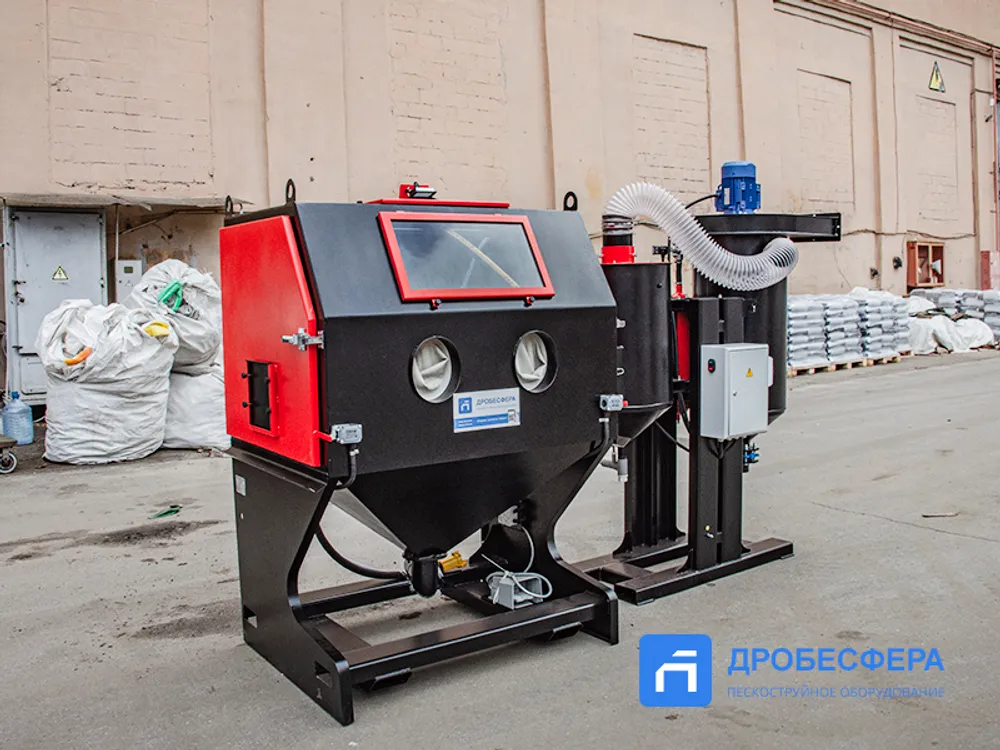

Пескоструйная камера PST КСО-115-И-ФВР-М с боковой загрузкой

Расширенная гарантия до 5 лет ?

Расширенная гарантия на оборудование предоставляется при заключении сервисного контракта*

Уточняйте у менеджера условия предоставления расширенной гарантии.

Когда необходим постоянный процесс очистки деталей в интенсивном режиме и нет возможности уделять много времени очистке абразивной смеси, одним из удачных вариантов выбора станет пескоструйная камера российского производства PST КСО-115-И-ФВР-М.



Отличительной особенностью этой модели от других в серии КСО-115 является предусмотренная функция рекуперации абразива.

Особенности конструкции

Пескоструйное оборудование стационарного типа в виде эжекторной камеры PST КСО-115-И-ФВР-М устанавливается в закрытом помещении и прекрасно соседствует с высокоточной техникой, так как на период обработки абразивом герметизируется.

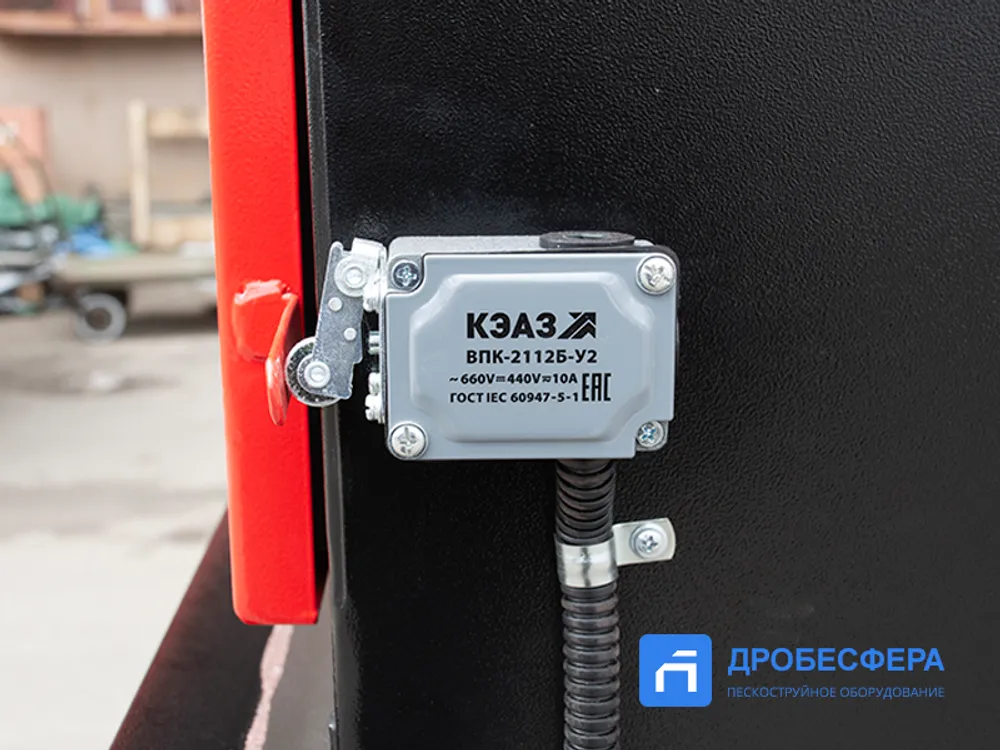

Попадание пыли в воздух исключается также по причине очистки воздуха от пыли в фильтр-камере. Пока воздух не очистится, камера не разгерметизируется, и открыть ее невозможно.

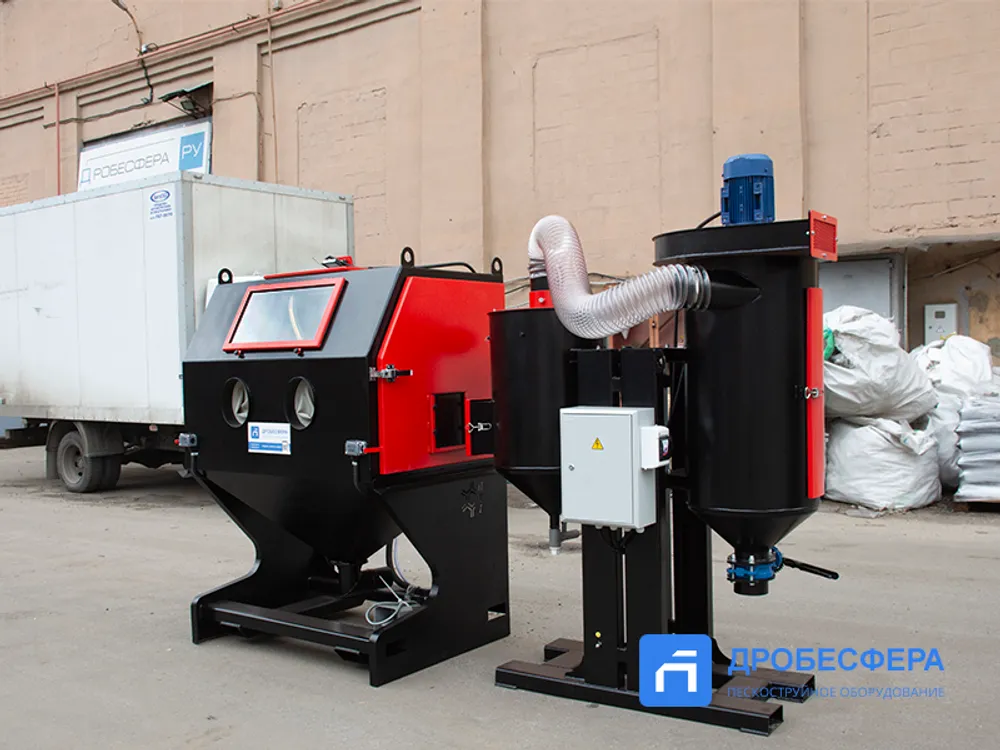

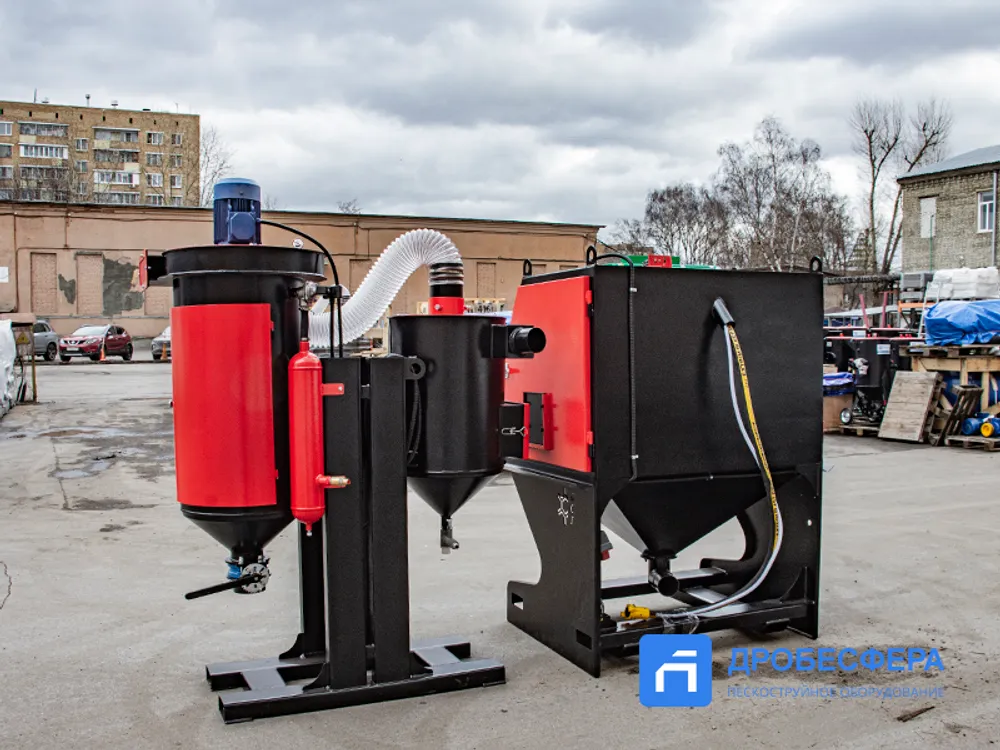

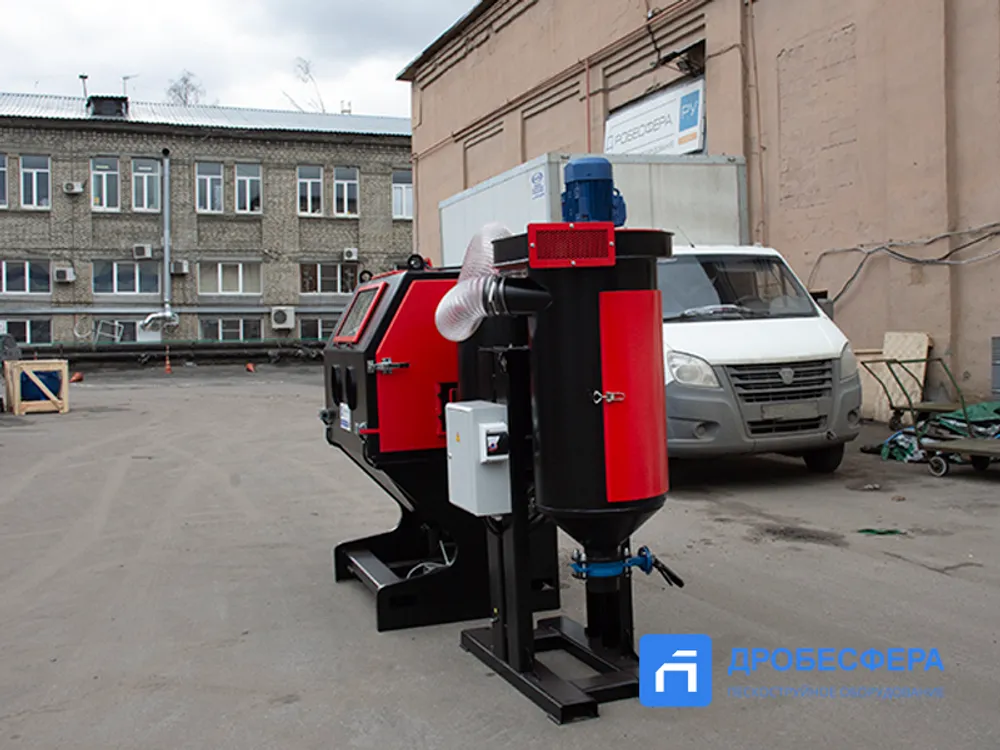

Конструкция состоит из:

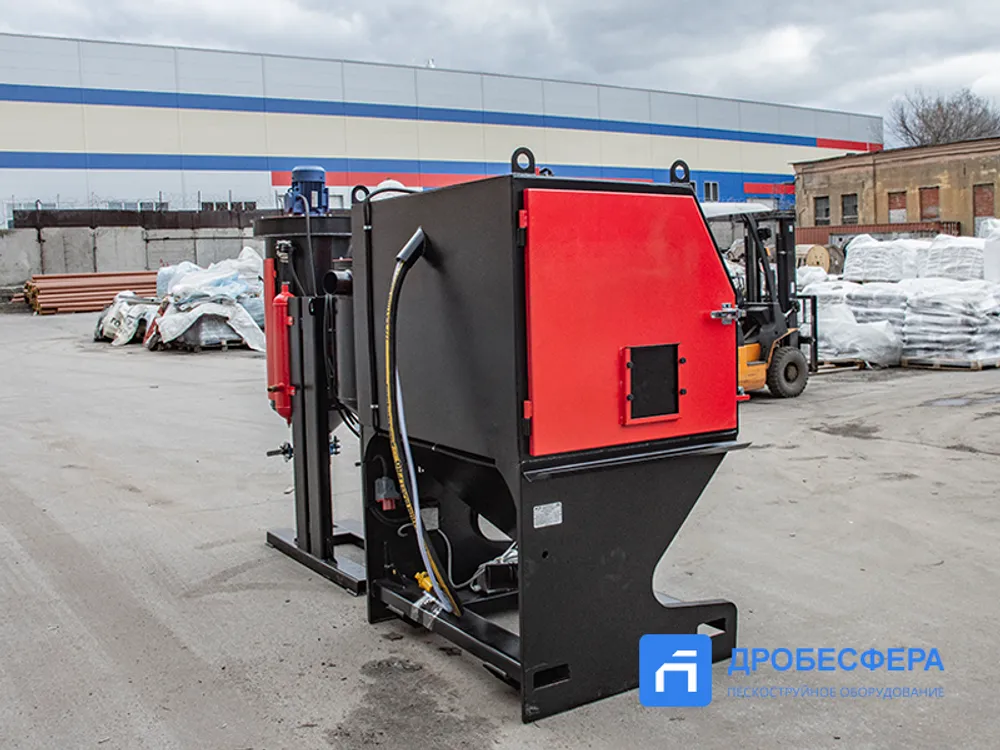

  1. рабочей камеры, в которую детали для обработки абразивом загружаются через боковую дверь;

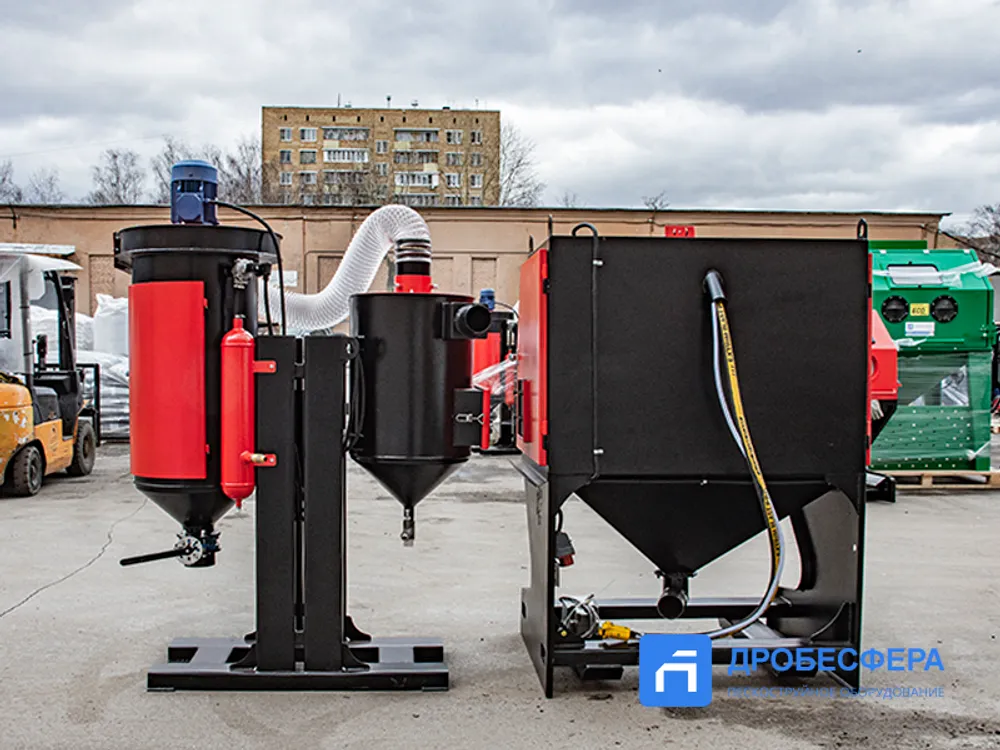

  2. сепаратора для очистки абразива;
  3. вентилятора, нагнетающего по окончании процесса обработки запыленный воздух в фильтр-камеру;

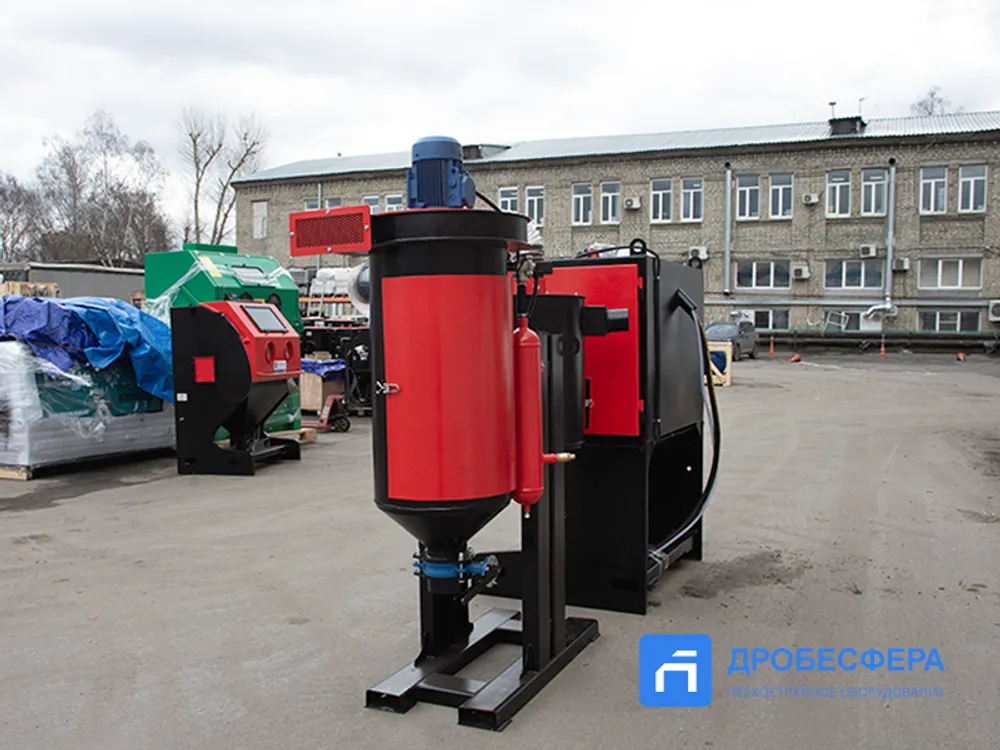

  4. фильтр-камера, куда поступает воздух для очистки от пыли с целью последующего сброса в воздушное пространство помещения, где установлено оборудование.

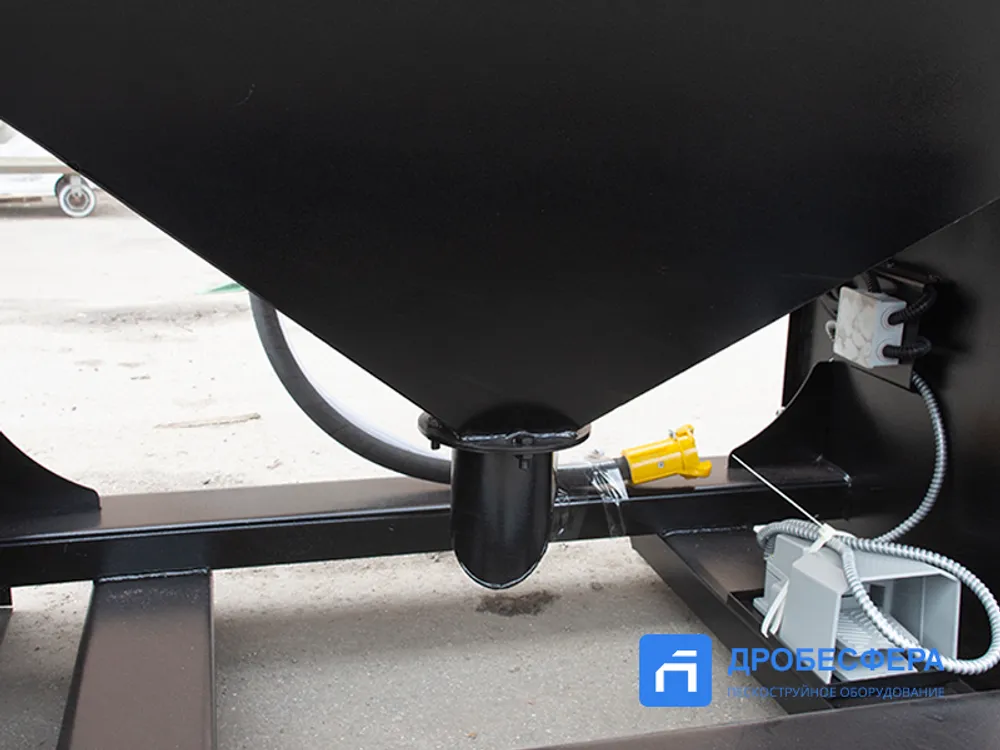

В пескоструйной камере имеется резервуар для загрузки абразива объемом 115 литров. В нижней части камеры собирается отработанный абразив с мусором, откуда по окончании процесса очистки отработанная смесь поступает в сепаратор, где и происходит отделение еще пригодного для использования абразива от мусора и разрушенных частиц.



Для управления процессом абразивно-воздушной обработки поверхностей предусмотрено место для оператора, который может:

  • регулировать подачу и интенсивность процесса обработки, а также очищать фильтрующий элемент импульсным способом посредством выносной педали;
  • отслеживать процесс через смотровое окно, выполненное из триплекса;
  • оперировать деталью, поворачивая ее во время обработки, используя перчатки, прикрепленные к отверстиям в передней стенке камеры.



Перчатки выполнены из износостойкого материала и имеют текстильную подкладку, что обеспечивает защиту от механического воздействия абразива, пыли и исключает вероятность удара статическим током.



Особенности эксплуатации

Электродвигатель, используемый как приводное устройство камеры, требует подключения оборудования к электросети напряжением 380В. Функционирование камеры требует подачи такого энергоносителя как сжатый воздух.



Для обеспечения пневмопотока объемом 200-1200 литров в минуту давлением 3,5-7 бар необходима пневмостанция с соответствующими техническими характеристиками, купленная в отдельном порядке, так как в комплектацию камеры компрессор не входит.



Функция рекуперации обеспечивает длительный непрерывный процесс эксплуатации камеры, особенно с абразивами высокой степени твердости, поскольку обеспечена возможность рециркуляции абразивной смеси. Производительность камеры достигает 3-х кв. метров в час.



Рекомендации

При необходимости получения подробной информации о пескоструйных камерах PST КСО-115-И-ФВР-М, обращайтесь к специалистам магазина Дробесфера.РУ на электронную почту mail@drobesfera.ru или по телефонам:

  1. +7 800 350 75 67 – звонок бесплатный по РФ
  2. +7 (499) 370-48-37 – для звонков из Москвы
Производитель ПК ПСТ ?




ООО «Производственная компания «ПНЕВМОСТРОЙТЕХНИКА» — впервые появившаяся на российском рынке в 2002 году, а ныне динамично развивающаяся компания, направлением деятельности которой является разработка, производство и прямые оптово-розничные продажи пескоструйного и строительного оборудования.

Тип кабины ?


По типу работы пескоструйные камеры делятся на два типа: эжекторные (инжекторные) и напорные. Отличаются производительностью и потреблением воздуха.

Эжекторная ?


Эжекторная – абразиво-воздушная смесь создается в пистолете. Насыщенность абразивом – низкая. Емкость для абразива – без давления.

Максимальная номинальная производительность не превышает 3 м2 в час при SA2 ½

Электрическое подключение ?




Сколько вольт необходимо для работы электрических компонентов оборудования. Сила тока в данном параметре не указывается.

380 В
Тип оборудования Пескоструйная камера
Загрузка изделий в камеру ?

Размеры открываемых элементов равны соответствующим габаритам камеры.

Боковая ?


Открывается одна или две боковые двери.


Вентиляция камеры ?


Наличие в комплекте поставки системы вентиляции.


Да
Фильтр камеры ?


Наличие в системе вентиляции фильтрующего элемента.

Да
Очистка фильтрующего элемента Автоматическая
Резиновая облицовка стен ?


Наличие в камере внутренней отделки рабочей камеры резиной. Резина амортизирует удары абразива, защищая металлические элементы от износа.

Да
Проходные двери встроенные ?


Форточки, расположенные в боковых стенках (дверях) камеры. Расположены четко друг напротив друга. Имеют небольшие размеры.

Предназначены для помещения в камеру и секционной обработки длинномеров типа швеллеров или балок.


Да
Стол поворотный с путями ?


Наличие в комплекте поставки круглого поворотного стола на опорном подшипнике с приставной рамой.

Приставная рама предназначена для выкатывания на неё поворотного стола и возможности загрузки тяжелых изделий.


Опция ?

Отсутствует в базовой комплектации оборудования. Для её заказа необходимо предупредить менеджера, что Вам она необходима.

Вспомогательное оборудование ?

Оборудование, без которого корректная работа оборудования невозможна или же его наличие облегчает и ускоряет рабочий процесс

Для работы требуется воздушный компрессор ?


Размер смотрового окна мм ?





540х250
Внутренние размеры камеры мм ?


Внутренние размеры рабочего пространства.

При выборе размера исходя из размеров обрабатываемых деталей необходимо учитывать, что изделие не просто должно «уместиться» в камере.

Ещё должно остаться свободное пространство для перемещения пескоструйного сопла, рук оператора и манипуляций с самим изделием.

840х1150х800
Габариты фильтр-камеры мм 1530x810x1960
Габариты загрузочного проема мм ?



970х770
Габариты встроенных проходных дверей мм ?


Размер проходных отверстий для пескоструйной обработки длинномерных заготовок.


200х200
ГОСТ/ТУ ГОСТ 15150-69, ГОСТ 15543-70
Страна изготовления Россия ?


Любимая наша страна.

Макс. масса очищаемой детали кг ?

Максимальный вес обрабатываемой заготовки, допустимый для загрузки в камеру

300
Макс. рабочее давление камеры бар ?

Максимальное давление, на котором способна работать пескоструйная камера.

7
Мин. рабочее давление камеры бар ?

Давление, которого будет достаточно для начала подачи абразиво-воздушной смеси. В случае с напорными емкостями- также для закрытия клапана и герметизации сосуда.

3.5
Производительность камеры м2/час ?

Производительность указывается номинальная для степени очистки SA 2 1/2. При очистке ровного участка поверхности.

Максимальной заявленной производительности можно добиться при подаче максимального объема воздуха и с соплом соответствующего диаметра.

3
Мин. расход воздуха камеры л/мин ?

Минимальный расход воздуха камеры при установке соответствующего сопла.

200
Макс. расход воздуха камеры л/мин ?

Максимальный объем воздуха, способный пройти через камеру при установке соответствующего сопла.

1200
Рекуперация абразива камеры ?

Система автоматического возврата абразива обратно в емкость для абразива.

Принудительная ?

Принудительная (механическая) – абразив поступает обратно в ёмкость за счет тяги вентилятора, ёмкость при этом расположена рядом с кабиной. Также в процессе механической рекуперации абразив проходит через циклонный сепаратор, очищаясь от мелких фракций.

Габариты камеры мм 1200x950x1800
Вес камеры кг 206

Производитель оставляет за собой право без уведомления покупателя менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.



Последние изменения уточняйте у менеджеров перед покупкой оборудования.
