Пусковое реле ЗИФ РПКС-03 арт. ЗИФ-100403

Реле пуска и контроля работы электрической компрессорной станции РПКС-03.

Особенности запуска электрических компрессорных станций

В электрических компрессорных станциях (ЭКС) МЗА19 применяются асинхронные трехфазные двигатели переменного тока. При прямом пуске этих двигателей, нагруженных на винтовой компрессор, возникают большие броски тока в питающей сети, которые превышают более чем в 12 раз номинальный ток двигателя.

Этот ток вызывает перегрузку проводов системы питания предприятия, приводит к резкому провалу напряжения в ней. Возникает высокий вращательный момент (резкий рывок с места), перегружающий механические части компрессора и самого электродвигателя.

В результате, бросок тока приводит к преждевременному выходу из строя коммутирующих устройств пульта управления ЭКС (подгорание, приваривание контактов магнитных пускателей, автоматических выключателей, нагрев силовых кабелей).

Чтобы избежать этих проблем при эксплуатации ЭКС необходимо использовать устройства плавного пуска электродвигателя. Наиболее недорогим способом плавного пуска электродвигателя является пуск по схеме «звезда –треугольник».

Его преимущества относительно прямого пуска электродвигателя:

1. пусковой ток меньше в 2,5 – 3 раза;
2. пусковой момент составляет одну треть от момента при прямом пуске;
3. снижается нагрузка на питающую сеть предприятия;
4. увеличивается срок службы электродвигателя и компрессора за счет резкого снижения ударных нагрузок;
5. увеличивается срок службы устройств коммутации;
6. возможность применения силовых кабелей меньших диаметров;
7. экономия эксплуатационных затрат.

Дополнительный эффект при пуске электродвигателя ЭКС достигается при использовании электромагнитного клапана холостого хода. Его наличие позволяет запустить ЭКС без нагрузки (электродвигатель разгоняется в режиме холостого хода) и остановить ЭКС, разгрузив компрессорную головку.

Использование электромагнитного клапана холостого хода приносит экономию электроэнергии и увеличивает ресурс работы компрессорного агрегата.

Назначение

Реле РПКС-03 предназначено для плавного пуска электродвигателя ЭКС и контроля работы ЭКС.

Реле обеспечивает:

• контроль трёхфазного напряжения питания электродвигателя ЭКС;
• плавный запуск электродвигателя ЭКС, путём переключения питания егообмоток со схемы «звезда» на схему «треугольник»;
• останов электродвигателя ЭКС по срабатыванию аварийных датчиков давления и температуры компрессора;
• возможность удалённого включения и выключения ЭКС (с дополнительным модулем МУП-01);
• возможность автоматического включения и выключения ЭКС по сигналам управляющего датчика давления (с дополнительным модулем МАУ-02);

Индикация

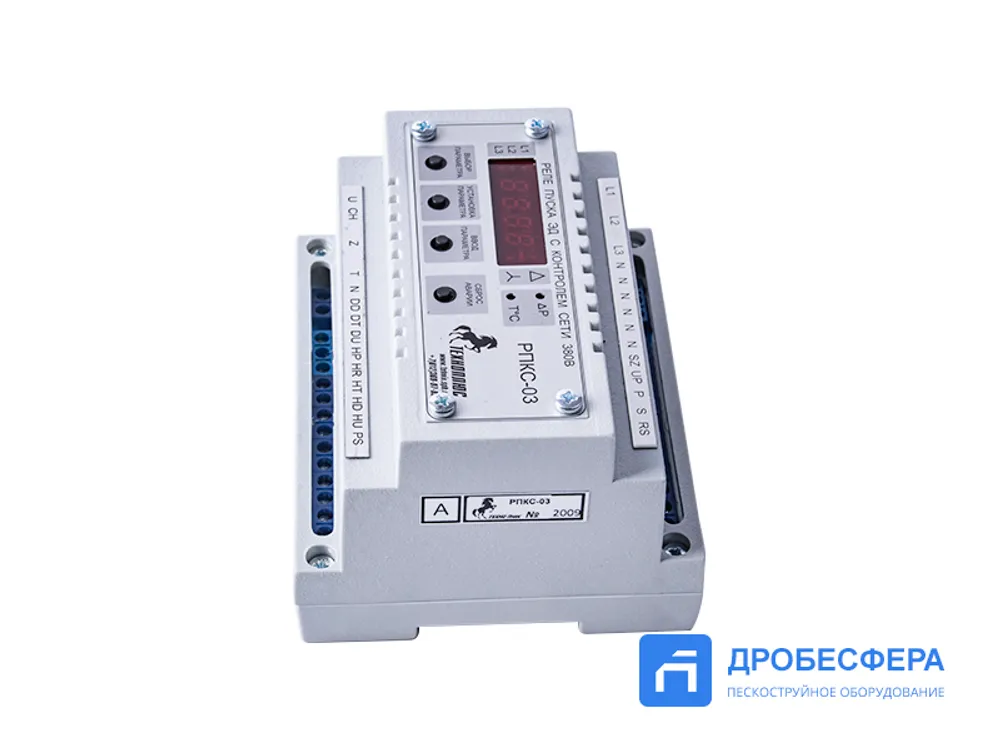

Для индикации фазных напряжений и режимов работы в реле применяется четырёхразрядный семисегментный индикатор с дополнительными светодиодами.

На индикатор выводятся измеренные фазные напряжения, уставки порогов срабатывания и уставки времен задержек, сообщения об авариях.

Три светодиода L1, L2, L3 индицируют наличие и состояние фазных напряжений. Один светодиод L4 индицирует включение пускателей по схеме «звезда». Два светодиода L5, L6 индицируют включение пускателей по схеме «треугольник». Другие светодиоды индикатора не используются.

Кроме того реле обеспечивает индикацию аварийного состояния компрессорной станции с помощью двух светодиодов, устанавливаемых на передней панели реле.

• Светодиод «ΔP» подсвечивает состояние аварийного датчика давления компрессора.
• Светодиод «ΔP» горит, когда датчик замкнут и погашен, когда датчик разомкнут.
• Светодиод «T˚C» подсвечивает состояние аварийного датчика температуры компрессора.
• Светодиод «T˚C» горит, когда датчик замкнут и погашен, когда датчик разомкнут.
• Светодиоды «ΔP» и «T˚C» дублируются светодиодами «АВАРИЯ ΔP» и «АВАРИЯ T˚C» на передней крышке щита управления ЭКС. Там же устанавливаются светодиоды «380В», «ФАЗА» и «ДУ»

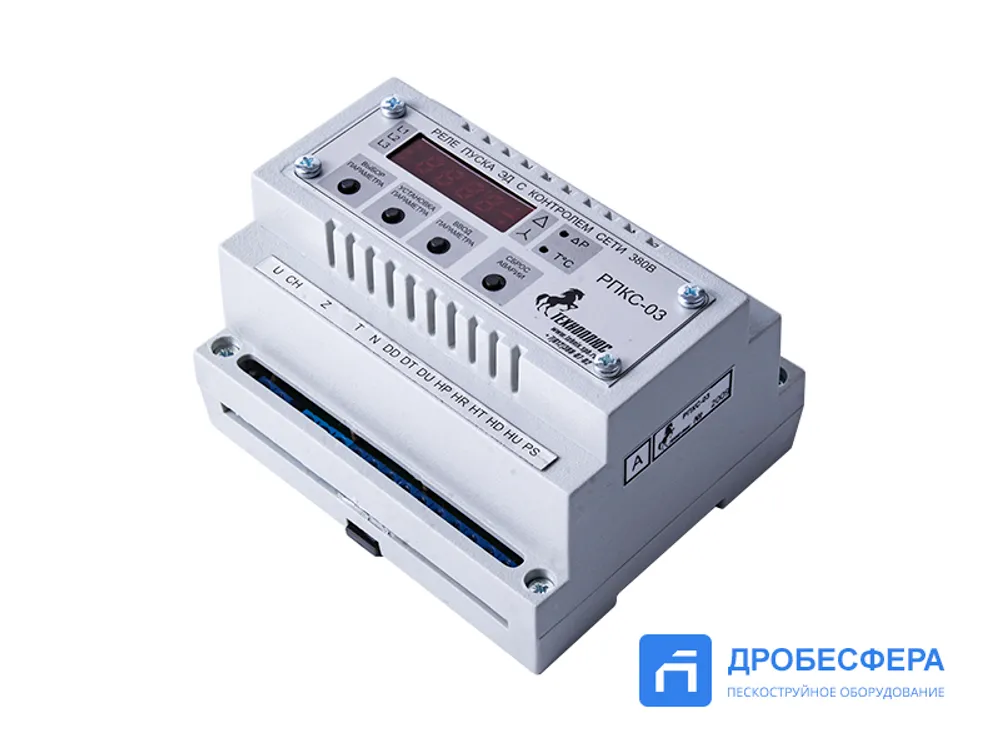

Управление КС производится кнопками «ПУСК», «СТОП» и кнопкой аварийной остановки «АВАРИЙНЫЙ ОСТАНОВКА», действующей в обход реле РПКС-03. Все задаваемые режимы работы и уставки порогов срабатывания изменяются при помощи кнопок программного управления, расположенных на передней панели реле: «Выбор параметра», «Установка параметра», «Ввод параметра», «Сброс аварии».

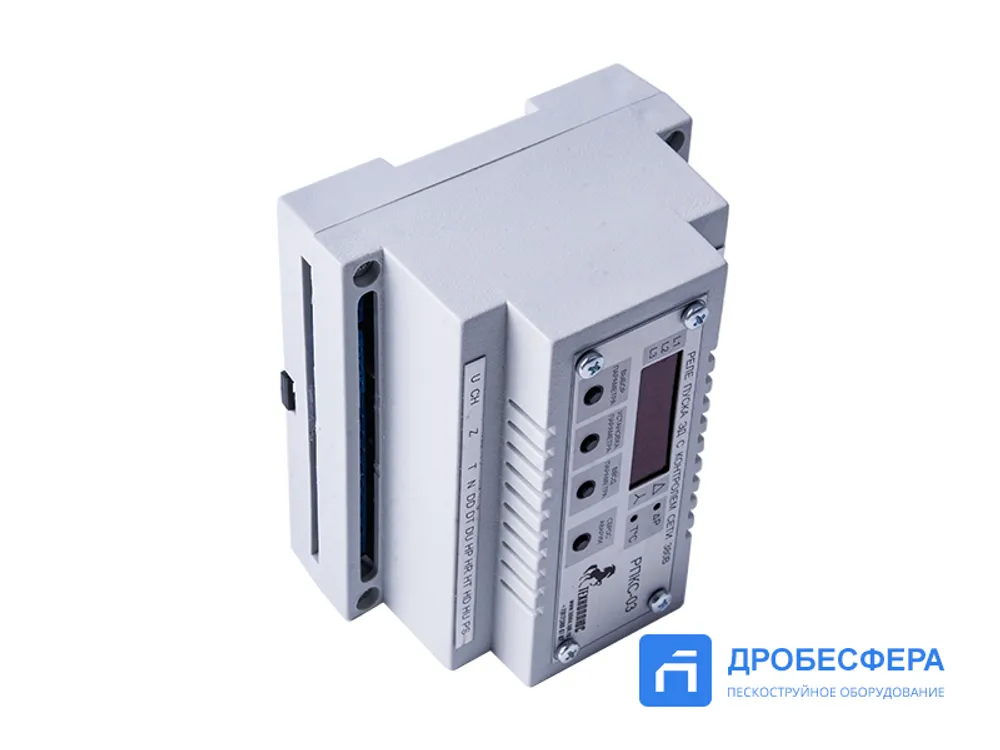

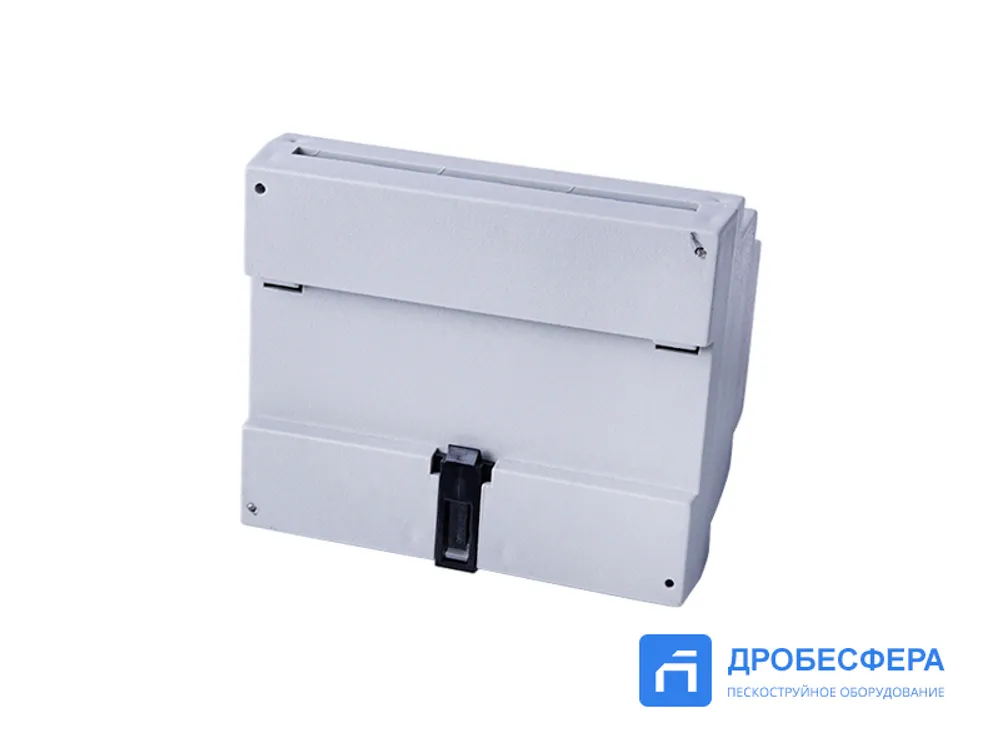

Реле РПКС-03 выпускается в унифицированном пластмассовом корпусе.
