Пусковое реле ЗИФ РПКС-02

Назначения, органы управления и индикации

Реле пуска и контроля работы электрической компрессорной станции РПКС-02 предназначено для
управления компрессорной станцией (КС) на основе трёхфазного асинхронного электродвигателя.

Реле обеспечивает:

1. контроль трёхфазного напряжения питания электродвигателя компрессорной станции;
2. плавный запуск электродвигателя компрессорной станции, путём переключения питания его обмоток
   со схемы «звезда» на схему «треугольник»;
3. останов электродвигателя компрессорной станции по срабатыванию аварийных датчиков;
4. возможность местного ручного и автоматического управления по датчику давления;
5. включение и выключение счётчика времени наработки.

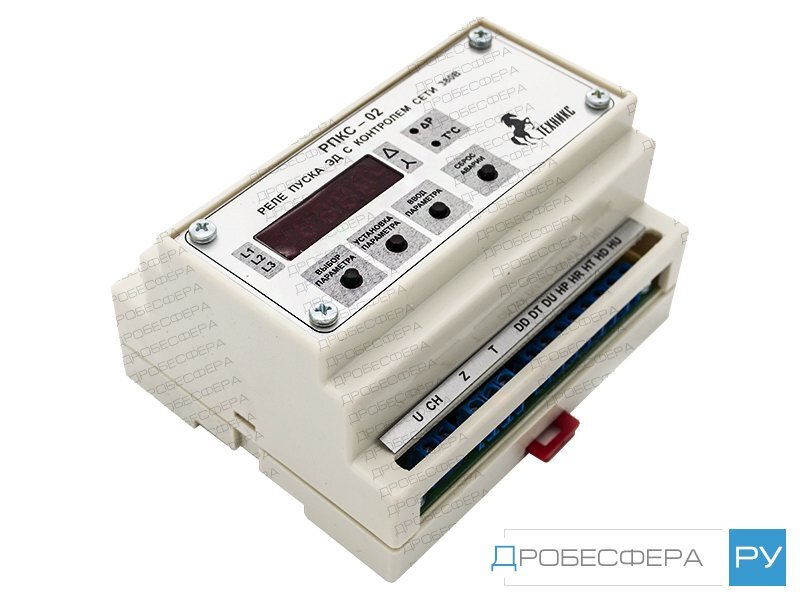

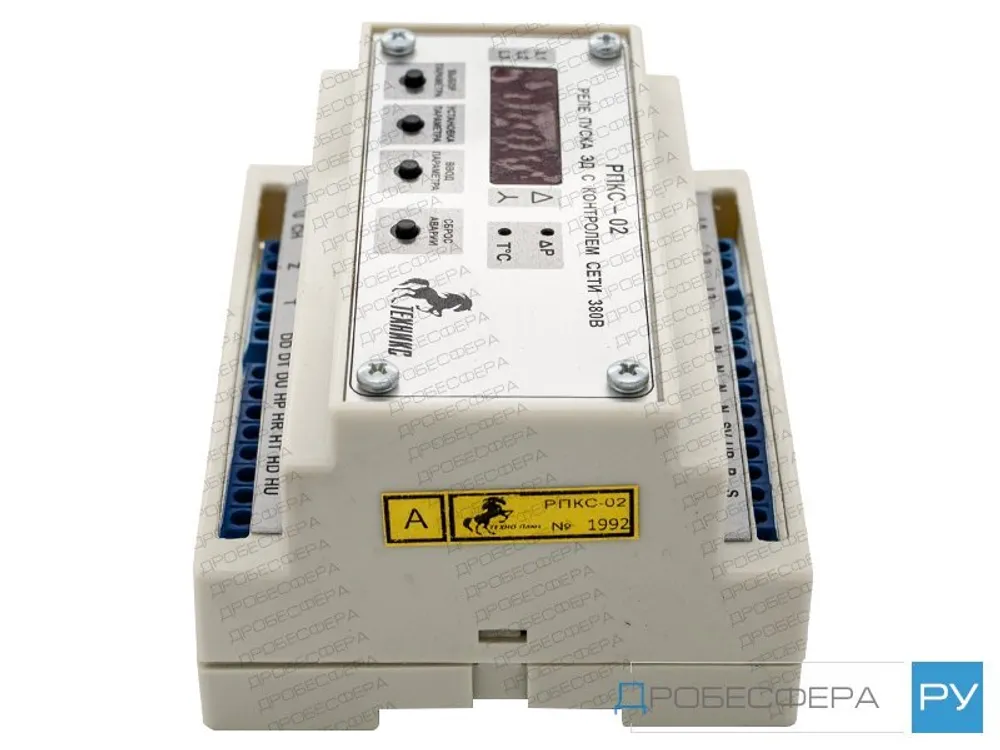

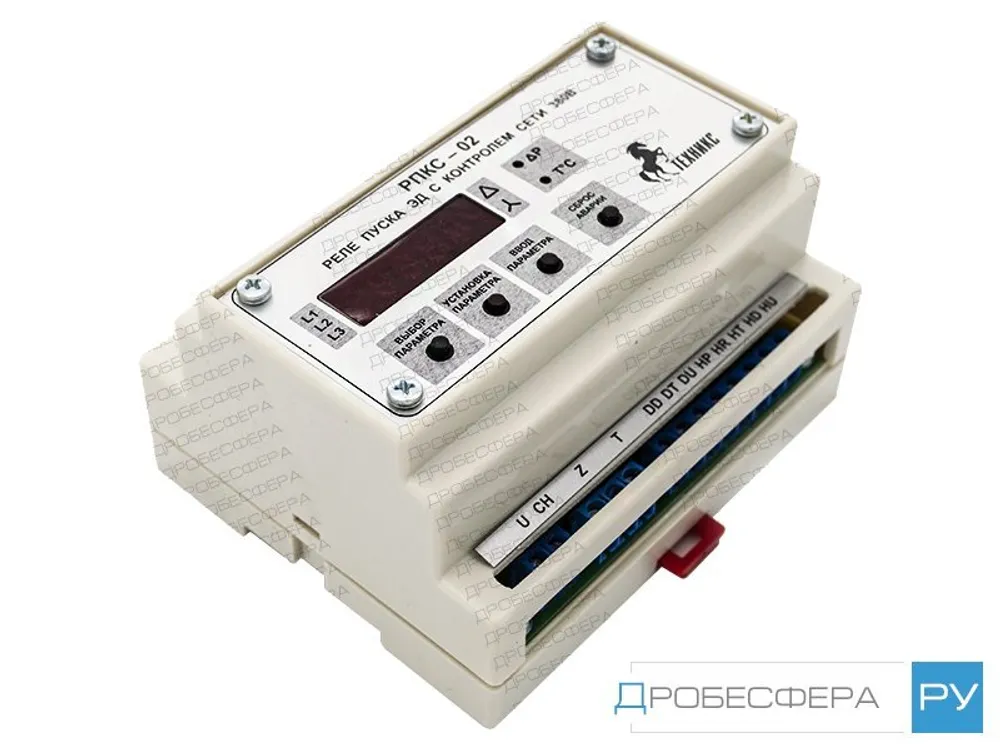

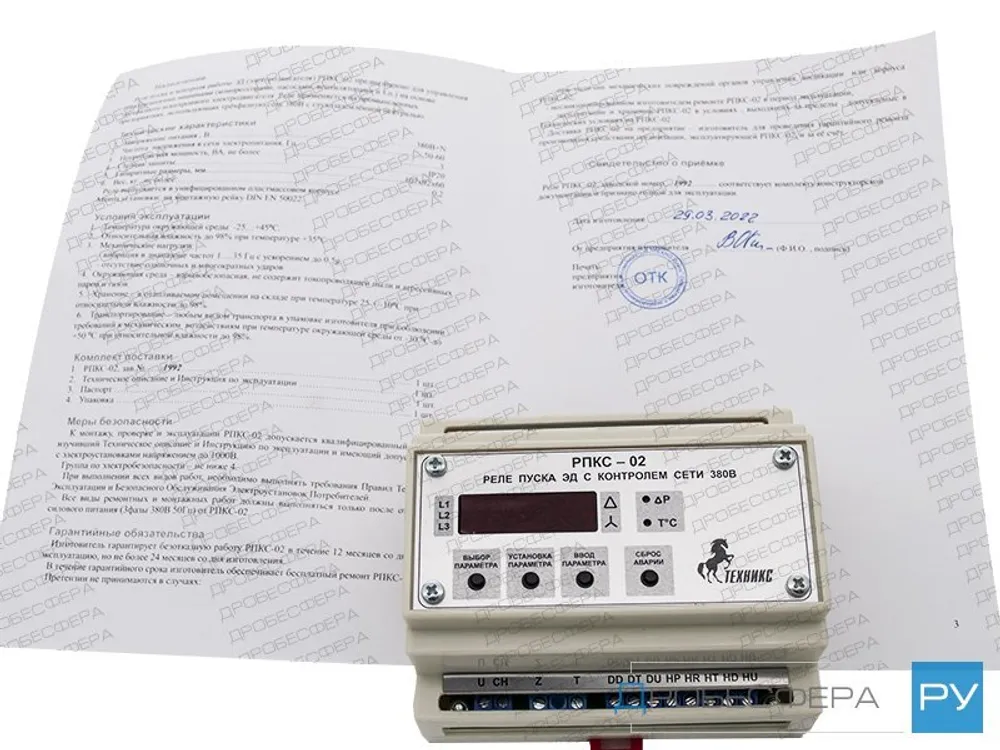

Реле выпускаются в унифицированном пластмассовом корпусе. Крепление осуществляется на монтажную рейку DIN EN 50022.

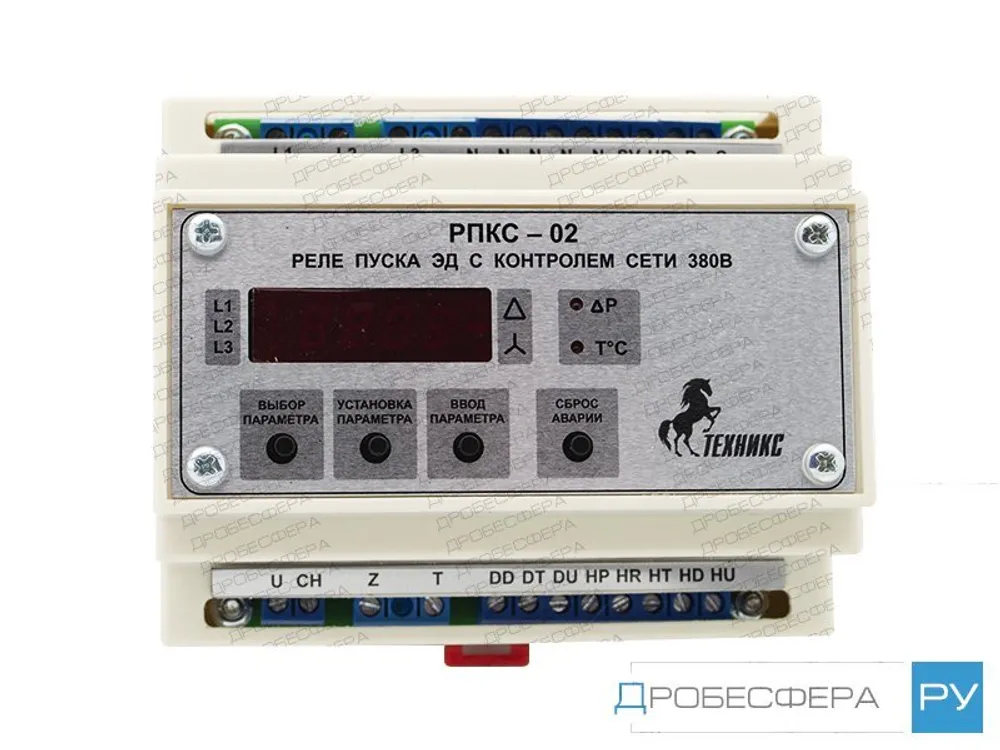

Для индикации состояния контролируемых параметров и режимов работы в реле применяется четырёхразрядный семисегментный индикатор с дополнительными светодиодами типа С-244CSR фирмы Paralight (или аналогичный).

На индикатор выводятся фазные напряжения, уставки порогов срабатывания и уставки времен задержек, сообщения об авариях.

Три светодиода L1, L2, L3 подсвечивают наличие и состояние фазных напряжений

• Один светодиод L4 подсвечивает включение пускателей по схеме «звезда».
• Два светодиода L5, L6 подсвечивают включение пускателей по схеме «треугольник».
• Светодиод L7 подсвечивает состояние аварийного датчика давления. Светодиод L7 горит, когда датчик замкнут и погашен, когда датчик разомкнут.
• Светодиод L8 подсвечивает состояние аварийного датчика температуры.
• Светодиод L8 горит, когда датчик замкнут и погашен, когда датчик разомкнут.
• Светодиоды L7 и L8 дублируются светодиодами на передней панели реле и на дверце щита управления КС. Там же устанавливаются светодиоды «380В», «ФАЗА» и «ДУ».

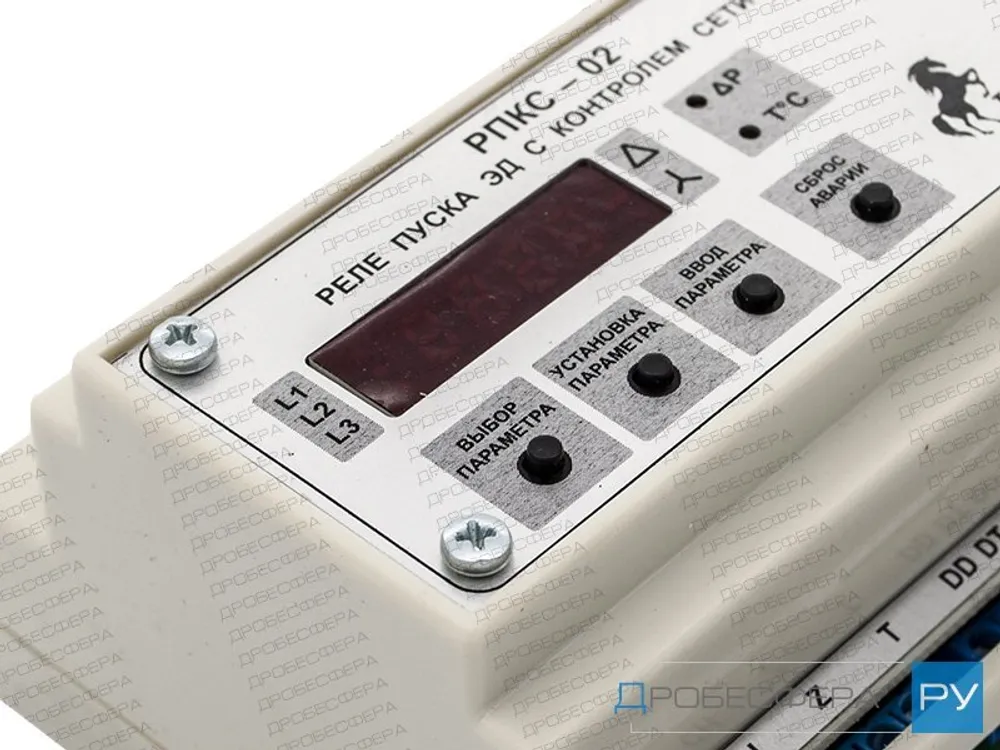

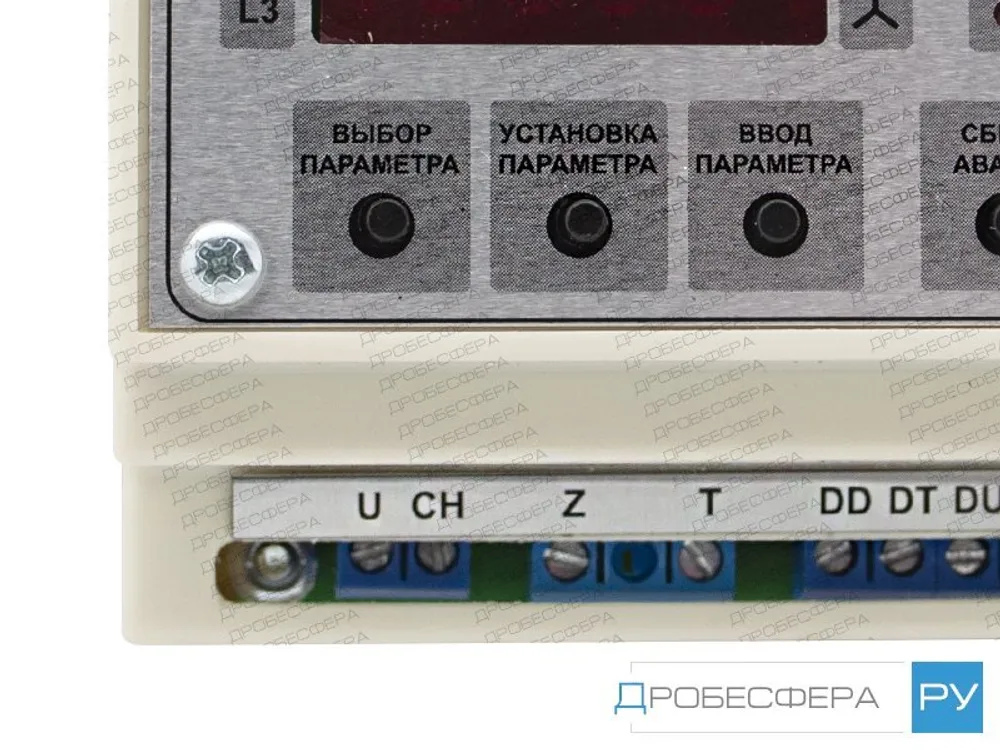

Управление КС производится кнопками «ПУСК», «СТОП» и кнопкой аварийной остановки «АВАРИЙНАЯ ОСТАНОВКА», действующей в обход реле РПКС-02. Все задаваемые режимы работы и уставки порогов срабатывания изменяются при помощи кнопок программного управления, расположенных на передней панели реле: «Выбор параметра», «Установка параметра», «Ввод параметра», «Сброс аварии».

Контроль трёхфазного напряжения питания и аварийных датчиков перед пуском

Реле РПКС-02 обеспечивает постоянный мониторинг трёхфазного напряжения питания двигателя КС.

Реле следит за:

1. правильностью чередования фаз;
2. обрывом или слипанием фаз;повышением и снижением фазных напряжений относительно программно устанавливаемых пороговых значений в диапазоне 160-270 вольт.

Сведения о состоянии каждой фазы напряжения питания выводятся на индикатор. В случае выхода отслеживаемых параметров за пороговые значения, реле производит аварийную остановку двигателя КС с выводом на индикатор информации о причине остановки. Значения верхнего и нижнего порогов срабатывания и время задержки на выключения реле устанавливаются кнопками управления и сохраняются вэнергонезависимой памяти.

После подачи трёхфазного питания 380В, РПКС-02 начинает работу с проверки наличия и
правильности чередования фазных напряжений. Если есть хотя бы одно фазное напряжение, то включается индикатор и на нём, в трёх знакоместах, выводятся прочерки (---).

Если есть все три фазных напряжения, но чередование фаз неверное или произошло слипание фаз, то на индикаторе в трёх знакоместах выводятся прочерки (---), светодиод «ФАЗА» не горит.

Если чередование фаз верное, то загорается светодиод «ФАЗА» и РПКС-02 входит в состояние задержки включения на 1 секунду. В конце заданного времени задержки включения РПКС-02 проверяет фазные напряжения на аварийные ситуации и если их не обнаруживает, разрешает пуск электродвигателя КС.

Измеренные фазные напряжения выводятся на индикатор поочерёдно с интервалом 4 секунды. При этом поочередно загораются светодиоды L1, L2, L3, соответствующие выводимому на индикатор реле фазному напряжению.

Если обнаруживается аварийная ситуация, то пуск электродвигателя КС не разрешается, светодиод «ФАЗА» (на дверце ЩУ) мигает (если фазные напряжения выходят за установленные пороги выключения). При этом РПКС-02 выводит на индикатор зафиксированное напряжение аварийной фазы и мигает светодиод L1-L3, указывающий на аварийную фазу. Фиксация аварийной ситуации продолжается до нажатия кнопки «Сброс аварии».

Если фаза полностью исчезает или нарушается чередование фаз, то на индикаторе в трёх знакоместах выводятся прочерки (---), светодиод «ФАЗА» не горит. Индикация аварийной ситуации продолжается до восстановления всех фазных напряжений в правильном чередовании.

Перед запуском двигателя компрессорной станции, аварийный датчик температуры компрессора должен быть разомкнут. Если датчик перед пуском замкнут, то фиксируется аварийная ситуация, подсвечиваемая светодиодом L8. Последующий пуск двигателя возможен только после нажатия кнопки «Сброс аварии».

Перед запуском двигателя компрессорной станции, аварийный датчик давления должен быть разомкнут. Если датчик замкнут, то пуск двигателя невозможен. Пуск разрешается по размыканию датчика. Факт замыкания датчика подсвечивается светодиодом L7.
