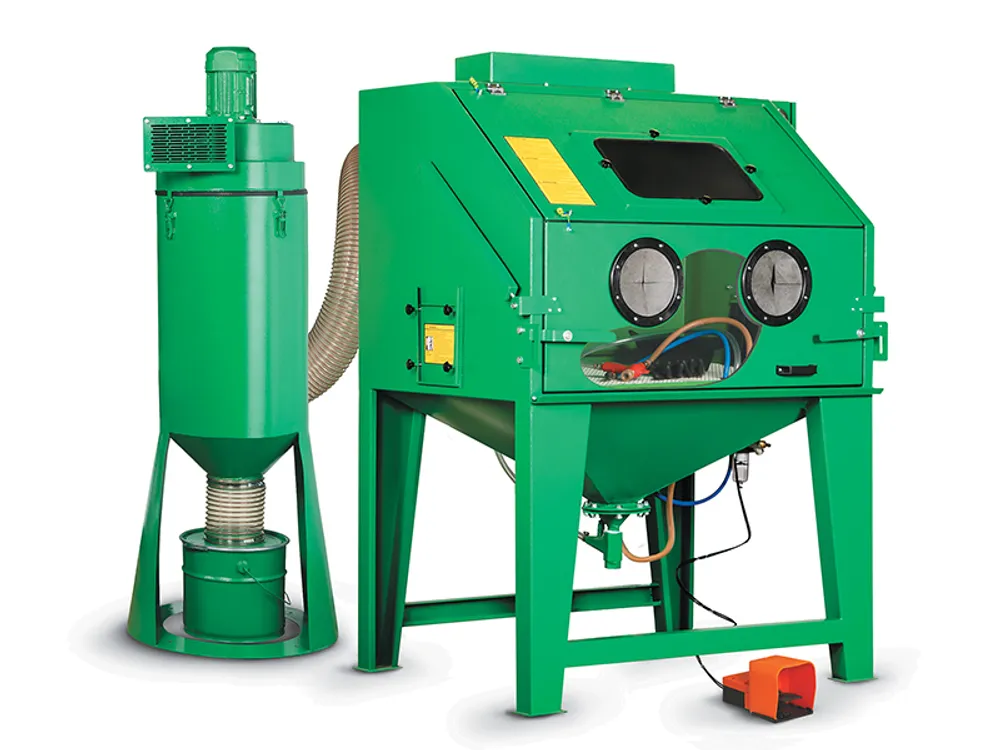

Пескоструйная камера с фильтром ручной очистки ECO-80S

Расширенная гарантия до 5 лет ?

Расширенная гарантия на оборудование предоставляется при заключении сервисного контракта*

Уточняйте у менеджера условия предоставления расширенной гарантии.

Камера струйная ECO80S предназначена для очистки поверхностей от различных типов загрязнений, включая самые распространенные: ржавчина, окалина, ЛКП и т.п. Также может использоваться для матирования поверхности, снятия заусенцев и сварочного града, подготовки для последующей покраски (увеличение адгезии).



При работе круглой дробью можно добиться эффекта упрочнения материала. Тип работы камеры – эжекторный, т.е. максимальная номинальная производительность камеры не превысит 3 м2/ч.



Но и потребление воздуха у эжекторных пескоструйных камер невелик (по сравнению с напорными установками): с минимальным размером сопла можно работать при подаче 245л/мин при давлении 2 бара. Но для полноценной работы рекомендуется использоваить компрессор с производительностью не менее 800 л/мин при давлении 10 бар.



Все абразивоструйные кабины Contracor полностью готовы к работе, т.е. для начала работы вам нужно подключить электричество и сжатый воздух.



Комплект поставки

  1. Корпус кабины
  2. Фильтр-камера DC-370



Стандартная поставка:

  • RGS перчатки 600 мм для пескоструйной обработки с внутренней подкладкой из ткани
  • Ручной абразивоструйный пистолет GXСопло GXT-8,0 из карбида вольфрама ? 8 мм
  • Дозатор абразива
  • Фильтр основной линии с тонкостью фильтрации 5 мкм
  • Регулятор рабочего давления
  • Пневматические концевые выключатели
  • Фильтркамера с 8 м? фильтр-партроном и функцией ручной очистки



Камера предназначена для работы в закрытых помещениях, не требует подключения дополнительной вентиляции, т.к. кабина оснащена собственной системой очистки воздуха.



Рекуперация

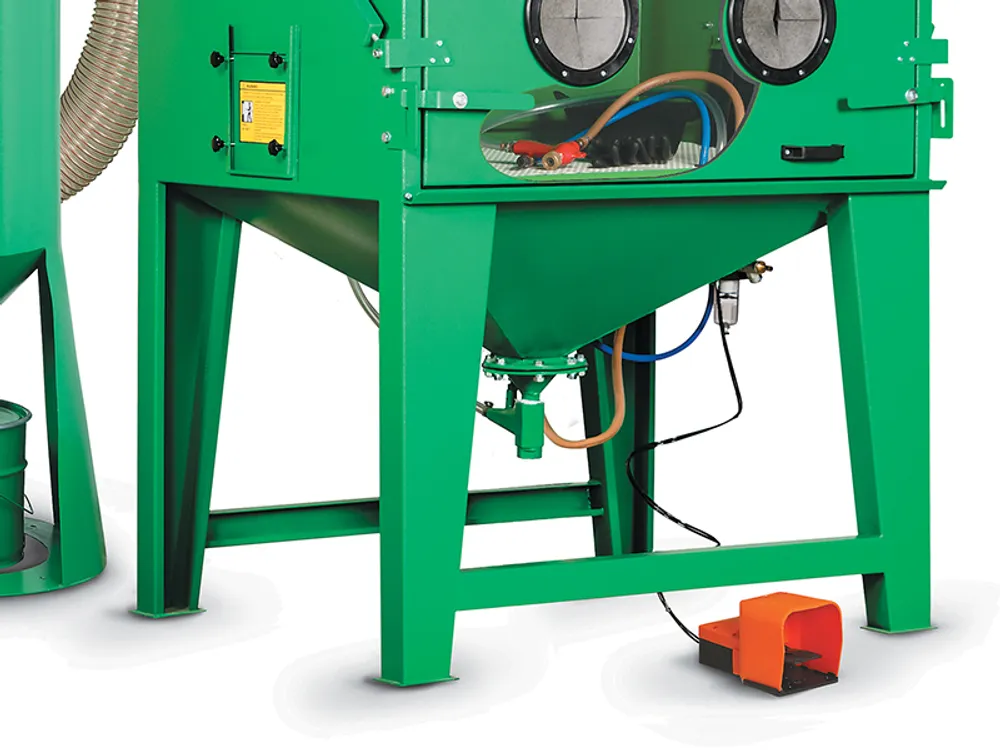

Повторное использование абразива достигается за счет простоты конструкции вкупе с эжекторным устройством абразивоструйного пистолета. Под рабочим столом кабины расположен сборник абразива, к которому присоединен дозатор.



В процессе обработки использованный абразив скапливается в сборной воронке, откуда по абразивному рукаву снова подается в пистолет за счет созданного в эжекционной камере самого пистолета разряжения воздуха. И процесс повторяется по кругу до тех пор, пока абразив не придет в негодность.



Отдельно стоит отметить оснащение кабины полезными опциями, за которые вам не нужно доплачивать:

  1. Встроенные проходные двери (позволяют обрабатывать длинномеры)
  2. Фильтр с функцией влагосепаратора и сливом конденсата
  3. Статически нейтральное наружное триплексное стекло



На все кабины распространяется ГАРАНТИЯ!



Наши специалисты осуществят доставку, подключение, первый запуск, а также обучат персонал работе и текущему обслуживанию кабины. На нашем складе всегда находятся все быстроизнашиваемые узлы и расходные материалы для кабины.



По вопросам приобретения и консультаций обращайтесь по телефону +7 (499) 283-45-33 или отправляйте запрос на электронную почту mail@drobesfera.ru

Производитель Contracor
Тип кабины ?


По типу работы пескоструйные камеры делятся на два типа: эжекторные (инжекторные) и напорные. Отличаются производительностью и потреблением воздуха.

Эжекторная ?

Эжекторная – абразиво-воздушная смесь создается в пистолете. Насыщенность абразивом – низкая. Емкость для абразива – без давления.

Максимальная номинальная производительность не превышает 3 м2 в час при SA2 ½

Электрическое подключение ?




Сколько вольт необходимо для работы электрических компонентов оборудования. Сила тока в данном параметре не указывается.

380 В
Тип оборудования Пескоструйная камера
Единица измерения шт
Загрузка изделий в камеру ?

Размеры открываемых элементов равны соответствующим габаритам камеры.

Фронтальная ?


Открывается вся передняя панель.

Вентиляция камеры ?


Наличие в комплекте поставки системы вентиляции.


Да
Фильтр камеры ?


Наличие в системе вентиляции фильтрующего элемента.

Да

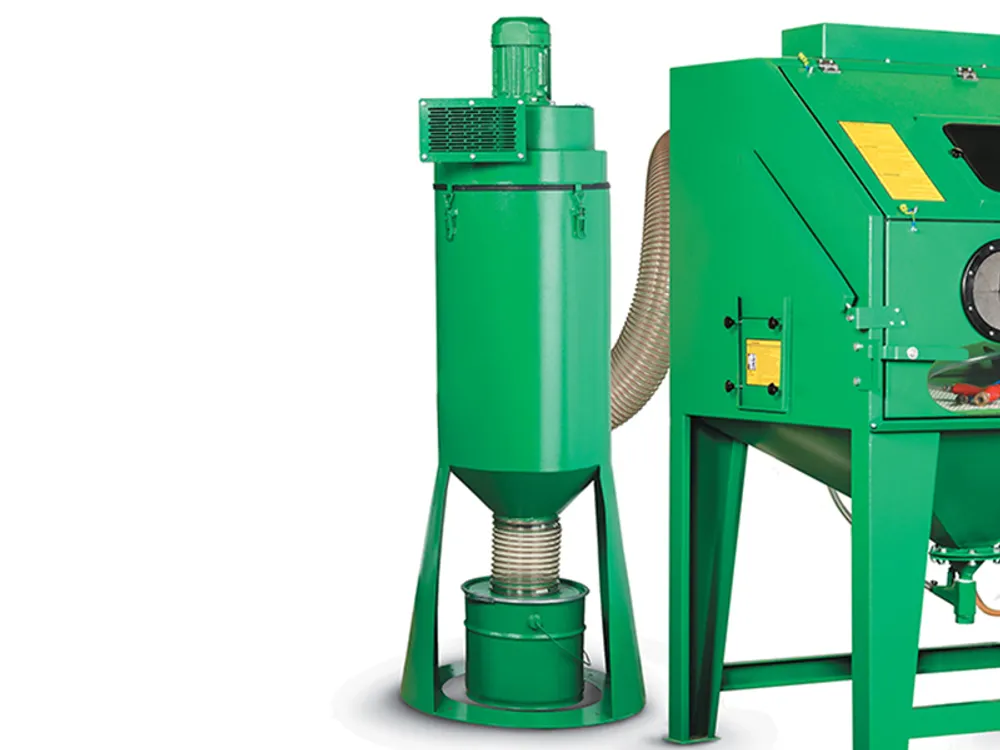

Модель фильтр-камеры DC-370
Площадь фильтра м2 8
Очистка фильтрующего элемента Ручная
Резиновая облицовка стен ?


Наличие в камере внутренней отделки рабочей камеры резиной. Резина амортизирует удары абразива, защищая металлические элементы от износа.

Нет
Проходные двери встроенные ?


Форточки, расположенные в боковых стенках (дверях) камеры. Расположены четко друг напротив друга. Имеют небольшие размеры.

Предназначены для помещения в камеру и секционной обработки длинномеров типа швеллеров или балок.


Да
Стол поворотный с путями ?


Наличие в комплекте поставки круглого поворотного стола на опорном подшипнике с приставной рамой.

Приставная рама предназначена для выкатывания на неё поворотного стола и возможности загрузки тяжелых изделий.


Опция ?

Отсутствует в базовой комплектации оборудования. Для её заказа необходимо предупредить менеджера, что Вам она необходима.

Вспомогательное оборудование ?

Оборудование, без которого корректная работа оборудования невозможна или же его наличие облегчает и ускоряет рабочий процесс

Для работы пескоструйной камеры требуется воздушный компрессор с осушителем ?


Обратитесь к менеджеру нашей компании. Он поможет подобрать подходящий компрессор и предложит выгодное решение.

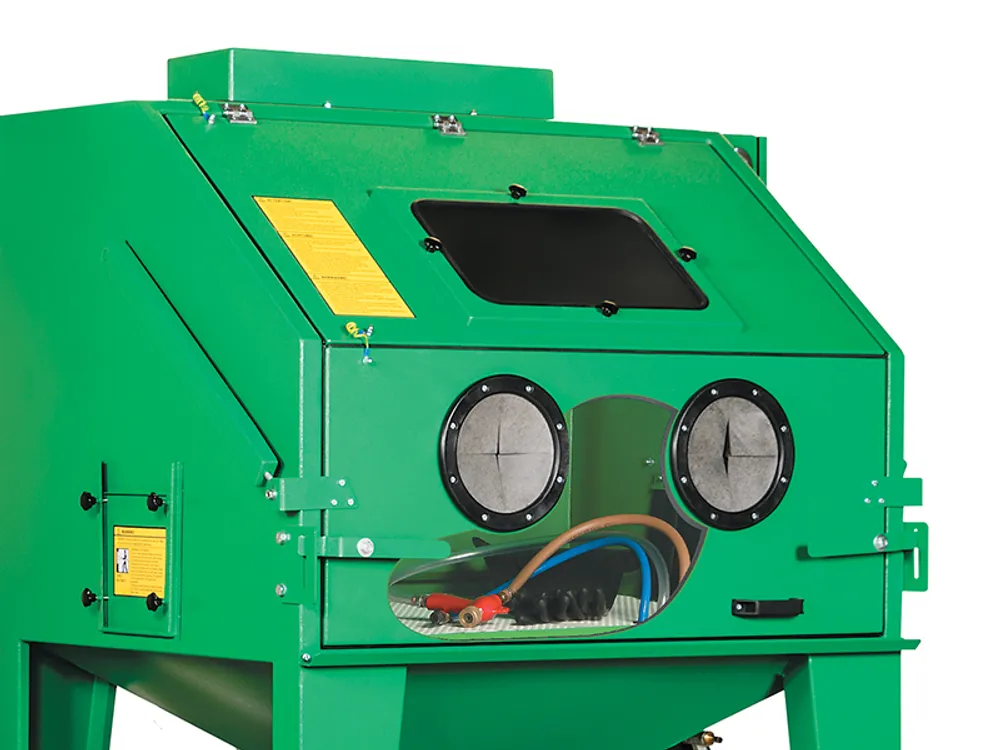

Размер смотрового окна мм ?





476x296
Внутренние размеры камеры мм ?


Внутренние размеры рабочего пространства.

При выборе размера исходя из размеров обрабатываемых деталей необходимо учитывать, что изделие не просто должно «уместиться» в камере.

Ещё должно остаться свободное пространство для перемещения пескоструйного сопла, рук оператора и манипуляций с самим изделием.

750х520х660
Наружные габариты фильтр-камеры ШxГxВ мм 600х600х1550
Габариты загрузочного проема мм ?



620х680
Габариты встроенных проходных дверей мм ?


Размер проходных отверстий для пескоструйной обработки длинномерных заготовок.


200х200
Страна изготовления Россия ?


Любимая наша страна.

Макс. масса очищаемой детали кг ?

Максимальный вес обрабатываемой заготовки, допустимый для загрузки в камеру

350
Макс. рабочее давление камеры бар ?

Максимальное давление, на котором способна работать пескоструйная камера.

12
Мин. рабочее давление камеры бар ?

Давление, которого будет достаточно для начала подачи абразиво-воздушной смеси. В случае с напорными емкостями- также для закрытия клапана и герметизации сосуда.

5
Производительность камеры м2/час ?

Производительность указывается номинальная для степени очистки SA 2 1/2. При очистке ровного участка поверхности.

Максимальной заявленной производительности можно добиться при подаче максимального объема воздуха и с соплом соответствующего диаметра.

3
Мин. расход воздуха камеры л/мин ?

Минимальный расход воздуха камеры при установке соответствующего сопла.

250
Макс. расход воздуха камеры л/мин ?

Максимальный объем воздуха, способный пройти через камеру при установке соответствующего сопла.

2930
Рекуперация абразива камеры ?

Система автоматического возврата абразива обратно в емкость для абразива.

Принудительная ?

Принудительная (механическая) – абразив поступает обратно в ёмкость за счет тяги вентилятора, ёмкость при этом расположена рядом с кабиной. Также в процессе механической рекуперации абразив проходит через циклонный сепаратор, очищаясь от мелких фракций.
