Пескоструйные сопла 8 мм

Среди компаний, которые помимо пескоструйных аппаратов и камер, поставляют на рынок сопла и чья продукция представлена в нашем каталоге, – Contracor, Konvena, Zitrek и другие.

Особенности конструкции

Среди пескоструйных сопел на 8 мм представлены прямоточные, загнутые под углом и угловые компоненты. Эти детали отличаются и профилем внутреннего канала. В ассортименте есть детали с прямым цилиндрическим каналом, угловым, а также «вентури» и «двойной вентури».

Два последних типа канала позволяют частицам при прохождении по соплу сохранить и даже нарастить кинетическую энергию. Это обусловливает возможность экономии электроэнергии и абразива при том же результате обработки.

В зависимости от материала внутренней вставки, которая выполнена из твердых сплавов в виде карбидов вольфрама, кремния и бора, сопло может служить соответственно до 400, 600 или 1000 часов.

Особенности эксплуатации

По типу крепления пескоструйные сопла 8 мм выполнены как вставка в рукав или насадка на сопло, которая крепится прижимной гайкой или накручивается посредством резьбового соединения.

Для функционирования пескоструя с соплом 8 мм потребуется компрессор, нагнетающий в минуту около 7 кубометров сжатого воздуха (при давлении 8 бар).

Рекомендации

Заблаговременно заказывайте пескоструйные сопла 8 мм, обратившись к специалистам магазина Дробесфера.РУ на электронную почту mail@drobesfera.ru или по телефонам:

8(800)350-75-67 – звонок бесплатный по РФ

+7 (499) 769-38-58 – для звонков из Москвы

Пескоструйные сопла: полное руководство по выбору

Пескоструйное сопло — ключевой элемент любой абразивоструйной установки, от которого напрямую зависит производительность, качество обработки и расход материалов. Правильно подобранное сопло способно кратно увеличить эффективность работы, сократить время обработки и снизить затраты на абразив и сжатый воздух. В этом руководстве мы подробно разберём все типы пескоструйных сопел, материалы изготовления, диаметры и области применения — чтобы вы могли сделать осознанный выбор.

Форма внутреннего канала сопла — один из главных параметров, определяющих скорость абразивной струи, площадь покрытия и общую эффективность пескоструйной обработки. Существует три основных типа канала: прямой, Вентури и двойной Вентури.

Сопла с прямым каналом (прямоточные)

Прямоточные сопла — самый простой и доступный по стоимости вариант. Внутренний канал имеет цилиндрическую форму с одинаковым диаметром по всей длине. Абразивно-воздушная смесь проходит через сопло без ускорения и расширения, что ограничивает скорость частиц и площадь обрабатываемого пятна.

Прямоточные сопла подходят для несложных задач, локальной очистки небольших участков и работы в условиях ограниченного бюджета. Однако по производительности они значительно уступают соплам с каналом Вентури.

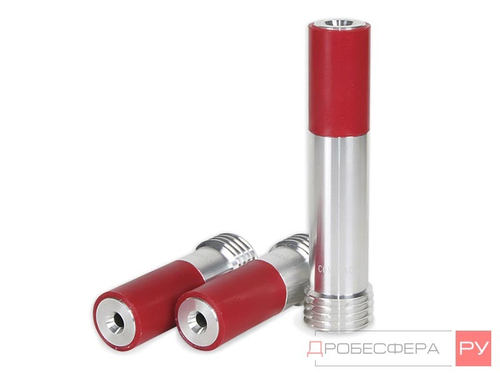

Сопла Вентури

Сопло с каналом типа Вентури — стандарт профессиональной абразивоструйной обработки. Его внутренний канал имеет характерное сужение (конфузор) с последующим плавным расширением (диффузор). За счёт такой геометрии поток абразива сначала сжимается и разгоняется, а затем расширяется, формируя равномерный и мощный абразивный факел.

Сопло Вентури работает значительно эффективнее, чем сопло с прямым каналом. При одинаковом давлении и расходе воздуха оно обеспечивает:

• Увеличение скорости абразивных частиц до 40–60% по сравнению с прямоточным соплом
• Расширенное пятно обработки, что повышает производительность на квадратный метр
• Более равномерное распределение абразива по площади факела
• Сокращение времени обработки и, как следствие, снижение расхода абразива

Именно поэтому сопла Вентури являются наиболее востребованным типом в профессиональном пескоструйном оборудовании.

Сопла двойной Вентури

Сопла с каналом «двойной Вентури» имеют более сложную геометрию: после первого расширения канал снова сужается и расширяется повторно. Такая конструкция обеспечивает дополнительный подсос воздуха в зоне между двумя ступенями, что создаёт ещё более широкий и агрессивный факел.

Двойной Вентури показывает максимальную эффективность при работе на высоком давлении (от 8 бар и выше). В таких условиях двухступенчатое расширение потока раскрывается в полной мере: площадь обрабатываемого пятна возрастает до 100% по сравнению с прямоточным соплом, а производительность увеличивается на десятки процентов. При низком давлении преимущества двойного Вентури менее заметны, поэтому данный тип сопел рекомендуется для мощных промышленных установок.

Помимо геометрии внутреннего канала, сопла различаются по конфигурации корпуса — а значит, по направлению и форме абразивного факела. Выбор типа распыления зависит от задачи и конфигурации обрабатываемой поверхности.

Прямые сопла

Классический и наиболее универсальный тип. Абразивная струя направлена строго по оси сопла. Прямые сопла применяются для обработки открытых плоских и криволинейных поверхностей: металлоконструкций, фасадов, корпусов техники, ёмкостей снаружи и других объектов с прямым доступом.

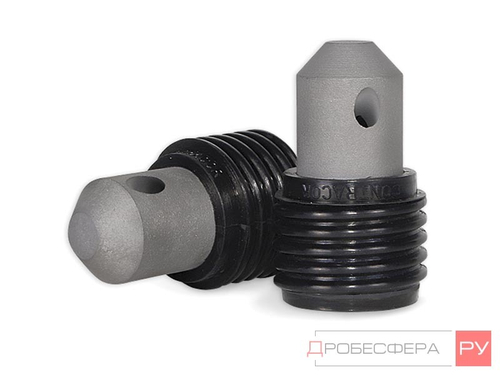

Угловые сопла

Угловые сопла имеют изгиб корпуса, благодаря чему абразивный факел выходит под углом к оси подвода шланга (как правило, 45°). Они незаменимы при обработке труднодоступных мест: внутренних углов конструкций, полостей, участков за рёбрами жёсткости, зон вокруг фланцевых соединений.

Загнутые (изогнутые) сопла

Сопла с плавным изгибом корпуса позволяют направить струю в зоны, куда невозможно добраться прямым или угловым соплом. Такие сопла используются для очистки сложных пространственных конструкций, внутренних поверхностей ёмкостей и аппаратов с ограниченными технологическими отверстиями.

Сопла для очистки труб изнутри

Специализированные сопла, разработанные для внутренней обработки трубопроводов. Их конструкция предусматривает радиальное (веерное) распределение абразивного факела, направленного от центра к стенкам трубы на 360°. Это обеспечивает равномерную очистку внутренней поверхности по всей окружности за один проход. Такие сопла выпускаются в различных диаметрах — под конкретный типоразмер обрабатываемой трубы.

Работа «на сухую» не всегда допустима: пыль, искрообразование и требования экологической безопасности часто диктуют необходимость применения водной поддержки. Для этих целей используются два принципиально разных решения.

Адаптеры WBA (Wet Blast Adapter) — пылеподавление

Адаптеры типа WBA устанавливаются на стандартное пескоструйное сопло и обеспечивают смешивание воды, воздуха и абразива непосредственно перед выходом из сопла. В результате формируется трёхкомпонентная абразивная смесь, в которой частицы абразива «обволакиваются» водяной плёнкой.

Основное назначение WBA — эффективное пылеподавление. Водяная составляющая связывает мелкодисперсную пыль, образующуюся при абразивоструйной очистке, и не даёт ей подниматься в воздух. Это критически важно при работе:

• В закрытых и полузакрытых помещениях
• В непосредственной близости от жилой застройки
• При обработке поверхностей со старыми покрытиями, содержащими токсичные вещества (свинец, хром и др.)
• При соблюдении строгих экологических норм

При этом абразивная эффективность смеси практически не снижается — струя сохраняет высокую очищающую способность.

Сопла типа WBN (Wet Blast Nozzle) — искрогашение

Сопла WBN работают по иному принципу: вода распыляется вокруг абразивного факела, образуя водяной «конус» или «занавес», который смачивает обрабатываемую поверхность вокруг зоны контакта. При этом сама абразивная струя остаётся сухой — вода не смешивается с абразивом напрямую.

Главное назначение WBN — искрогашение. Водяная оболочка гасит искры, возникающие при ударе абразивных частиц о металл, до того как они покинут зону обработки. Такие сопла применяются:

• При работе во взрывоопасных зонах (нефтегазовая отрасль, химические производства)
• На объектах с повышенными требованиями пожарной безопасности
• При очистке резервуаров и трубопроводов с остаточным содержанием горючих веществ

Материал изготовления пескоструйных сопел

Абразивная струя под высоким давлением — исключительно агрессивная среда, которая стремительно изнашивает внутренний канал сопла. Материал, из которого изготовлено сопло, определяет его ресурс, стоимость и область применения.

Керамика

Керамические сопла — наиболее бюджетный вариант. Они подходят для эпизодического использования и небольших объёмов работ. Ресурс керамического сопла при работе с кварцевым песком составляет в среднем 1–3 часа непрерывной работы. При использовании более агрессивных абразивов (купершлак, электрокорунд) износ ещё быстрее. Керамические сопла оптимальны, когда требуется минимальная начальная стоимость, а объём работ невелик.

Карбид вольфрама

Сопла из карбида вольфрама — уверенный средний сегмент. Этот материал значительно твёрже керамики и обеспечивает ресурс порядка 300–500 часов при работе с кварцевым песком. Карбид вольфрама хорошо выдерживает работу с большинством абразивных материалов: купершлак, никельшлак, гранатовый песок. Соотношение цены и ресурса делает такие сопла одним из самых популярных решений на рынке.

Карбид бора

Карбид бора — один из самых твёрдых известных материалов (уступает лишь алмазу и нескольким синтетическим соединениям). Ресурс сопла из карбида бора составляет 750–1500 часов и более, что в 3–5 раз превышает ресурс карбида вольфрама. Сопла из карбида бора — выбор для интенсивной промышленной эксплуатации, когда простои на замену сопла обходятся дороже, чем стоимость самого сопла. Они оптимальны при больших объёмах работ, использовании высокоабразивных материалов (электрокорунд, карбид кремния) и при работе на высоком давлении.

Оболочка сопла

Современые сопла объединяют прочную наружную оболочку (как правило, из алюминия или полиуретана) с износостойкой внутренней вставкой из карбида бора или карбида вольфрама. Такое решение позволяет:

• Снизить вес сопла, что важно при длительной ручной работе
• Обеспечить ударопрочность — при случайном падении страдает корпус, а не хрупкая твёрдосплавная вставка
• Сохранить высокий ресурс рабочего канала
• Обеспечить удобство при работе с соплодержателями и системами дистанционного управления

Такие сопла — современный стандарт для профессионального оборудования.

Диаметр выходного отверстия сопла — параметр, от которого зависит буквально всё: скорость обработки, расход абразива, потребление сжатого воздуха и требования к компрессору.

Зависимость скорости работы от диаметра

Чем больше диаметр сопла, тем больший объём абразивно-воздушной смеси проходит через него в единицу времени. Это означает:

• Более широкое пятно обработки — за один проход очищается бо́льшая площадь
• Бо́льший вынос абразива — на поверхность попадает больше абразивных частиц
• Повышение общей производительности — квадратные метры в час растут пропорционально

Типичные диаметры пескоструйных сопел варьируются от 6 мм до 16 мм и более. При увеличении диаметра сопла с 6 мм до 12 мм производительность может возрасти в 3–4 раза. Однако это справедливо лишь при условии, что компрессор способен обеспечить необходимый объём воздуха.

Зависимость расхода воздуха от диаметра

С ростом диаметра сопла расход сжатого воздуха увеличивается нелинейно — примерно пропорционально квадрату диаметра. Ориентировочные значения расхода воздуха при давлении 7 бар:

Это означает, что переход на сопло бо́льшего диаметра требует пропорционально более мощного компрессора. Установка сопла, не соответствующего возможностям компрессора, приведёт к падению давления, снижению скорости абразива и, как следствие, к потере производительности и перерасходу материалов.

Как правильно подобрать диаметр

При выборе диаметра сопла отталкивайтесь от имеющегося компрессорного оборудования:

1. Определите производительность вашего компрессора (м³/мин при рабочем давлении)
2. Выберите сопло, расход воздуха которого не превышает 70–80% от максимальной производительности компрессора — запас необходим для стабильной работы
3. Учитывайте длину и диаметр воздушных шлангов: потери давления на протяжённых магистралях могут быть значительными

Подводя итог, при выборе сопла учитывайте совокупность факторов:

• Задача: открытые поверхности — прямые сопла; труднодоступные участки — угловые и загнутые; внутренняя обработка труб — специализированные сопла
• Тип канала: для профессиональной работы выбирайте Вентури или двойной Вентури; прямоточные — только для несложных и эпизодических задач
• Материал: керамика — для разовых работ; карбид вольфрама — оптимальный баланс цены и ресурса; карбид бора — для интенсивной промышленной эксплуатации
• Диаметр: подбирайте строго под производительность компрессора
• Водная поддержка: WBA — при необходимости пылеподавления; WBN — при работе в пожаро- и взрывоопасных условиях
