Циклонный сепаратор для сжатого воздуха CS-5

Проблему повышенной влажности сжатого воздуха немецкий завод Comprag предлагает решить простым способом – установить в группе подготовки воздуха перед потребителем энергоносителя влагоудалитель циклонного типа. Выпуская аппаратуру для окрасочных работ и пескоструйной обработки поверхностей под брендом Contracor, завод позаботился и о доступном в цене оборудовании для подготовки пневморесурса, поставляя на рынок разного рода установки для удаления влажных составляющих пневмопотока. Одна из популярных моделей – циклонный сепаратор CS-5.

Назначение

Представленный на данной позиции влагоудалитель предназначен для осушения пневмопотока в магистралях, снабжающих этим энергоресурсом окрасочные, пескоструйные и другие агрегаты. Устройство устраняет до 99% жидких составляющих, которые в мелкодисперсном состоянии содержатся в пневмопотоке.

Актуальность снижения концентрации влаги сохраняется по нескольким причинам:

1) наличие влаги негативно сказывается на состоянии любого оборудования, работающего на энергии сжатого воздуха, а также на состоянии магистрали, по которой осуществляется транспортировка энергоносителя;

2) эффективность обработки поверхности абразивом зависит от влажности пневмопотока, так как для сохранения коэффициента агрессии абразивных частиц мелкой и средней фракции нужен «сухой» сжатый воздух;

3) при окрасочных работах аппаратами с пневмоприводом или эксплуатации пневмоприводного оборудования другого назначения от влажности сжатого воздуха зависит стабильность функционирования установки.

Для наибольшей эффективности работы циклонного сепаратора его устанавливают на пневмомагистраль перед потребителем, но после ресиверов, охладителей, осушителей и фильтров, которые, в свою очередь, удаляют определенную часть водно-масляных составляющих.

Особенности конструкции

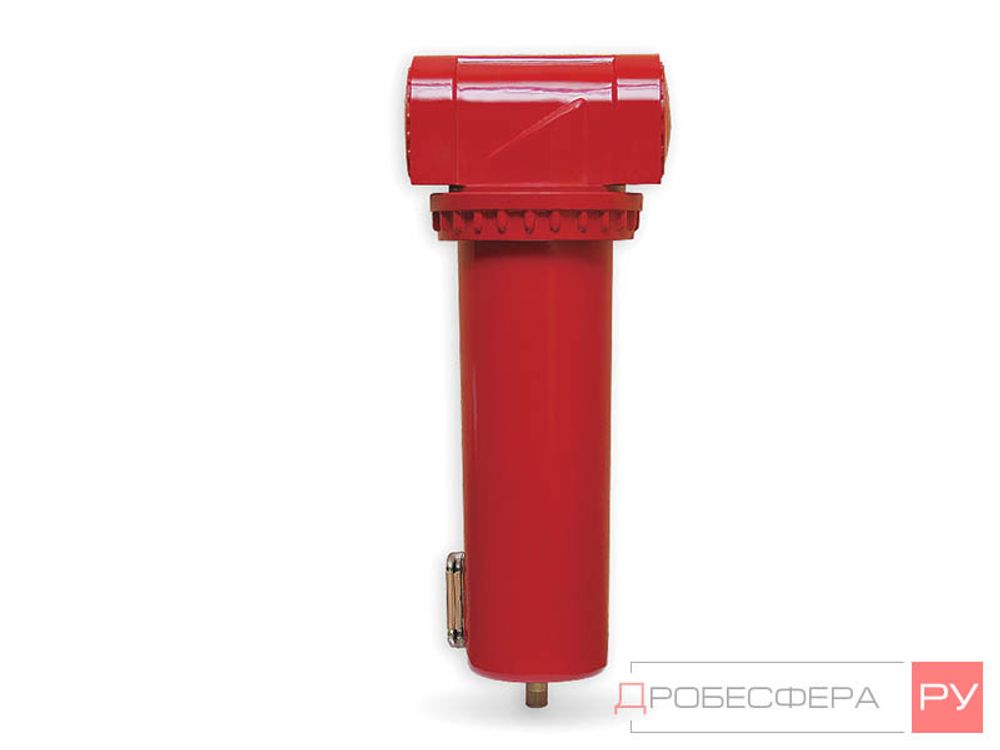

Внешне влагоудалитель циклонного типа CS-5 напоминает Т-образно расположенные два цилиндра. Подсоединение устройства осуществляется посредством резьбового соединения размером 2 дюйма. Функционирование аппарата возможно, если рабочее давление сжатого воздуха не выше 12 атмосфер. Данная модель способна обрабатывать в минуту до 24 кубометров пневморесурса.

Внутри сепаратора, благодаря созданию вихревого потока воздуха, срабатывает принцип центрифуги. Под воздействием центробежной силы вода и масло, находящиеся в энергоносителе в аэрозольном состоянии, сливаются в более крупные капли, которые и оседают на стенках сепаратора. Кроме того, в сепараторе функционирует конусный инерционный выходной отсекатель, который отсекает мелкие частицы влаги. Вся сконденсировавшаяся жидкость стекает на дно колбы, а ее повторный захват вихревым потоком предотвращается отражателем конденсата.

Отвод водно-масляной эмульсии, собравшейся в нижней части колбы сепаратора, осуществляется в автоматическом режиме и основан на принципе поплавка. Достигая установленного уровня, эмульсия открывает сливной клапан, в результате чего конденсат сбрасывается в емкость для последующей утилизации.

Рекомендации

Циклонный сепаратор CS-5 будет уместным дополнением в группе подготовки воздуха в случае применения окрасочных и абразивоструйных агрегатов Contracor, а также пневматических аппаратов других производителей, если потребление пневмоэнергии не превышает 24000 литра в минуту. Также устройство незаменимо при эксплуатации пневмотехники другого назначения, а также высокоточных пневмоинструментов, требующих «сухого» энергоносителя.

Влагоудалители циклонного типа используют в местностях, характеризующихся высокой влажностью атмосферного воздуха. Поскольку именно атмосферные воздушные массы являются исходным сырьем для компрессоров, то при сжатии в 1 литре воздуха концентрация влаги увеличивается в несколько раз. Сепаратор отводит максимальное количество влаги, снижая ее концентрацию до 1%.

Влагоудалитель практически не требует техобслуживания, так как не имеет вращающихся элементов и переточных трубок небольшого диаметра. Устройство является простым в эксплуатации и не требует высоких эксплуатационных расходов.

Если требования к сжатому воздуху высоки в плане концентрации влажных составляющих, то это устройство обеспечит соответствие энергоносителя необходимым стандартам. Присутствие влагоудалителя повысит эффективность функционирования пескоструйной и окрасочной техники, а также позволит снизить эксплуатационные расходы, связанные с негативным воздействием влаги на компоненты оборудования.
