Система рекуперации для пескоструйной камеры.
Необитаемая пескоструйная камера состоит из двух частей – ограждающая конструкция и система подачи и сбора абразива. С ограждающей конструкцией все более-менее понятно.

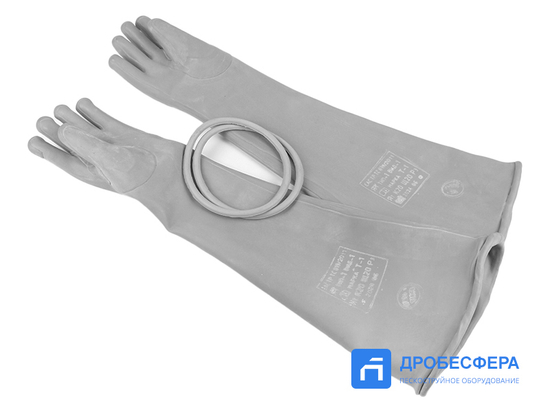

Основная задача – не допустить разлёта абразива и пыли, при этом иметь окно для контроля работы и отверстия с перчатками для рук, чтобы ту самую работу проводить внутри камеры. С системой подачи и сбора абразива – чуть сложнее.
Она может быть эжекторной или напорной, с естественной рекуперацией или принудительной. Самая сложная – это напорная система с принудительной рекуперацией.

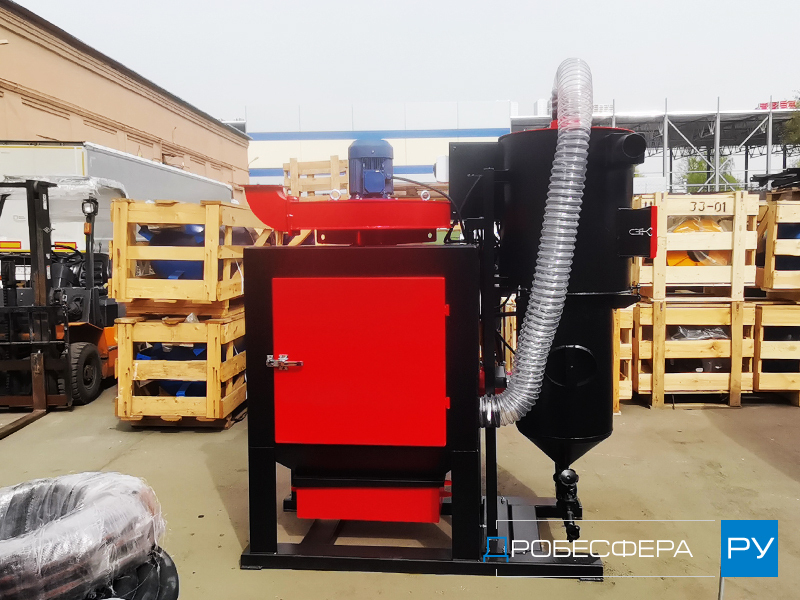

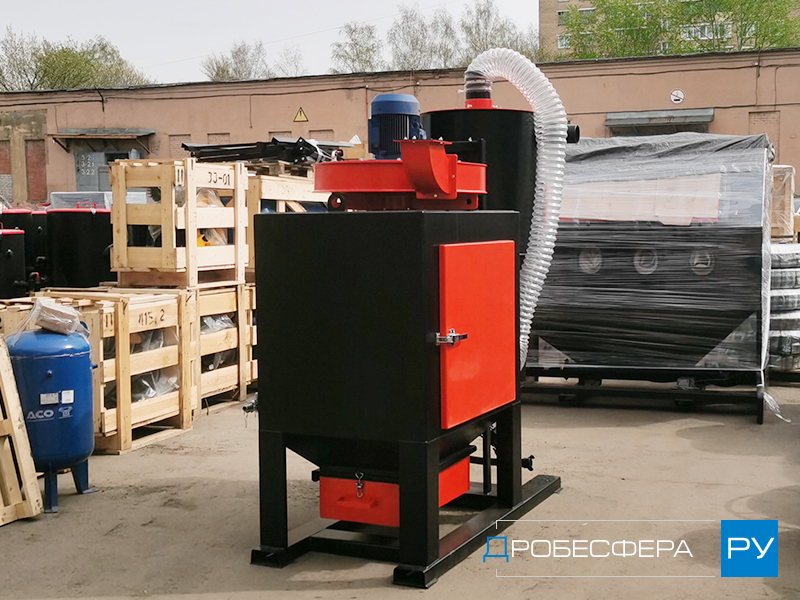

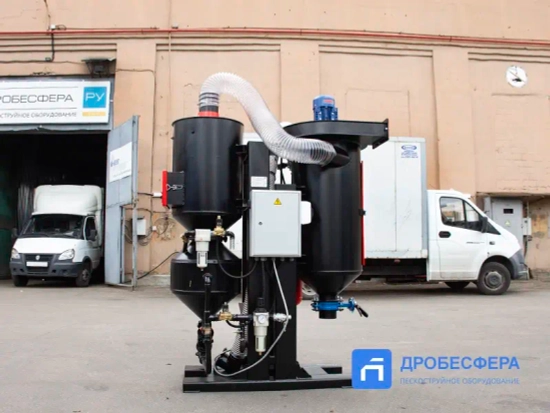

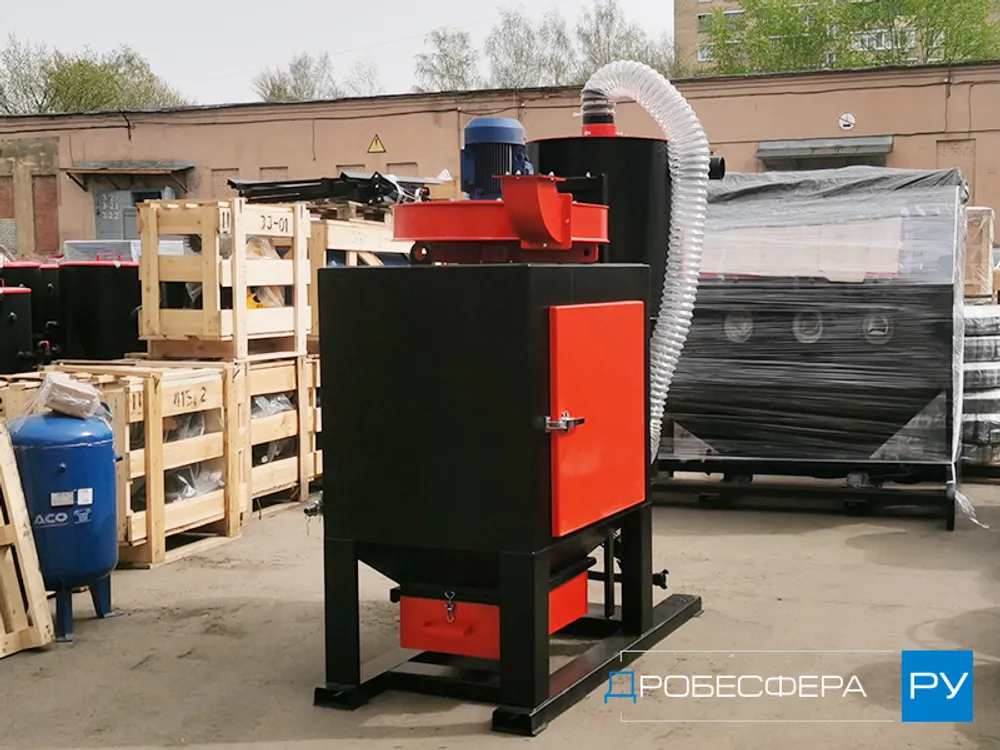

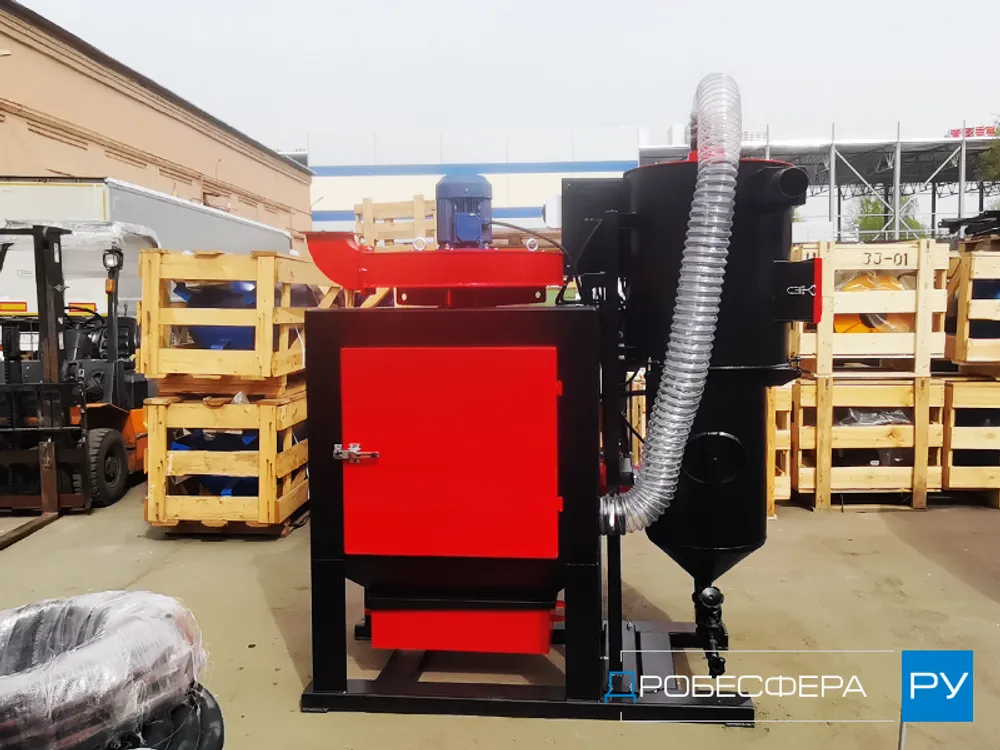

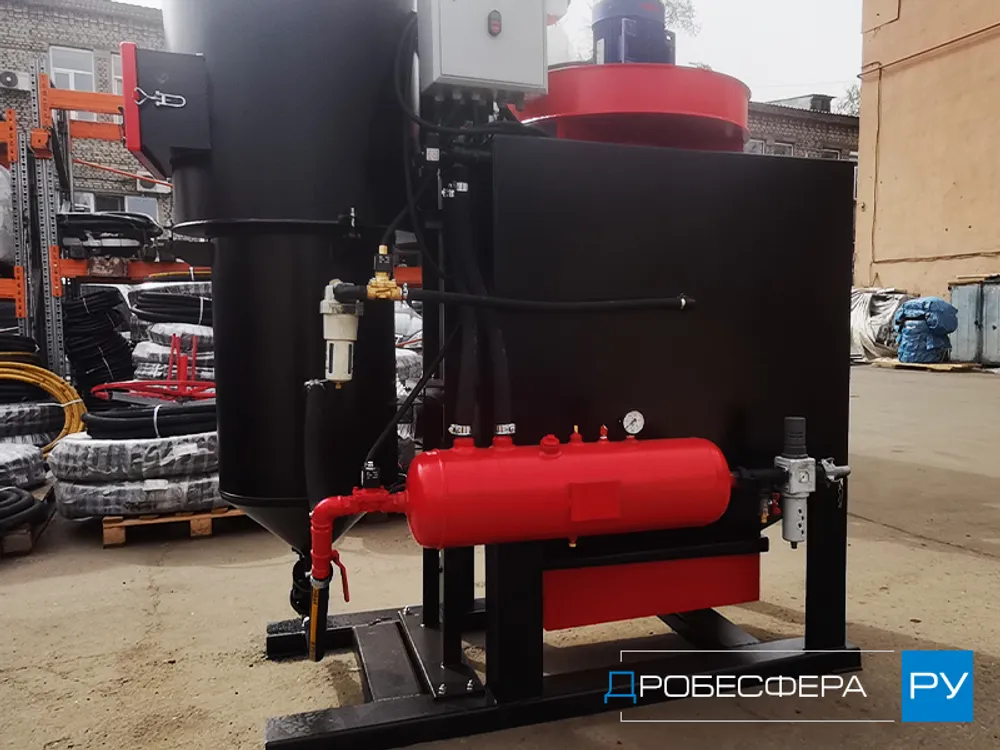

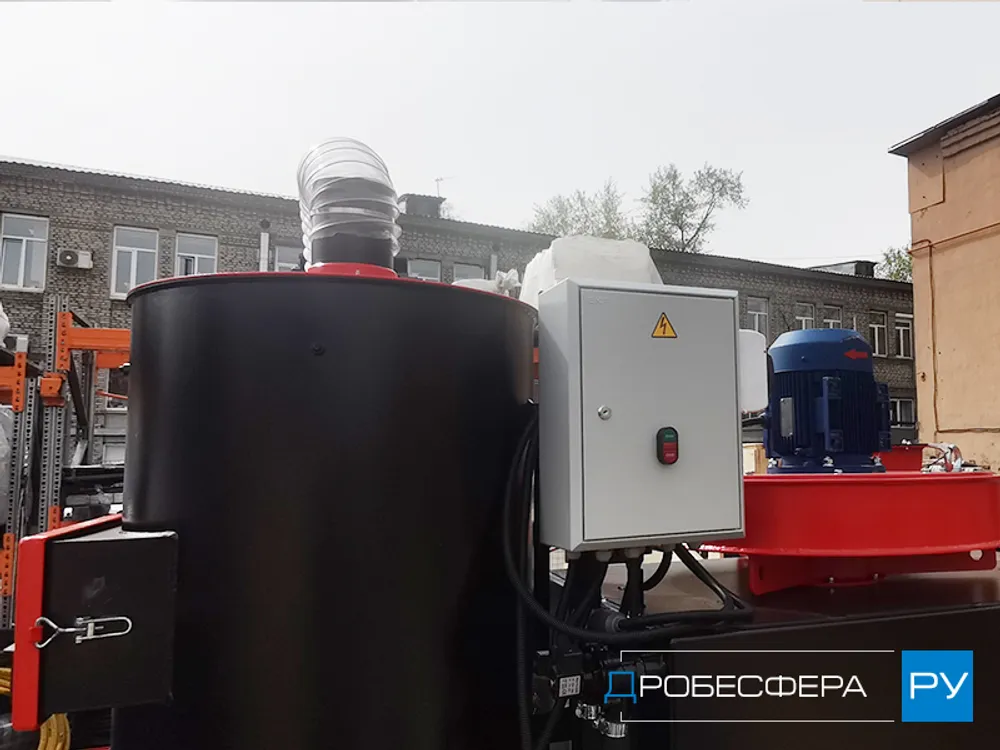

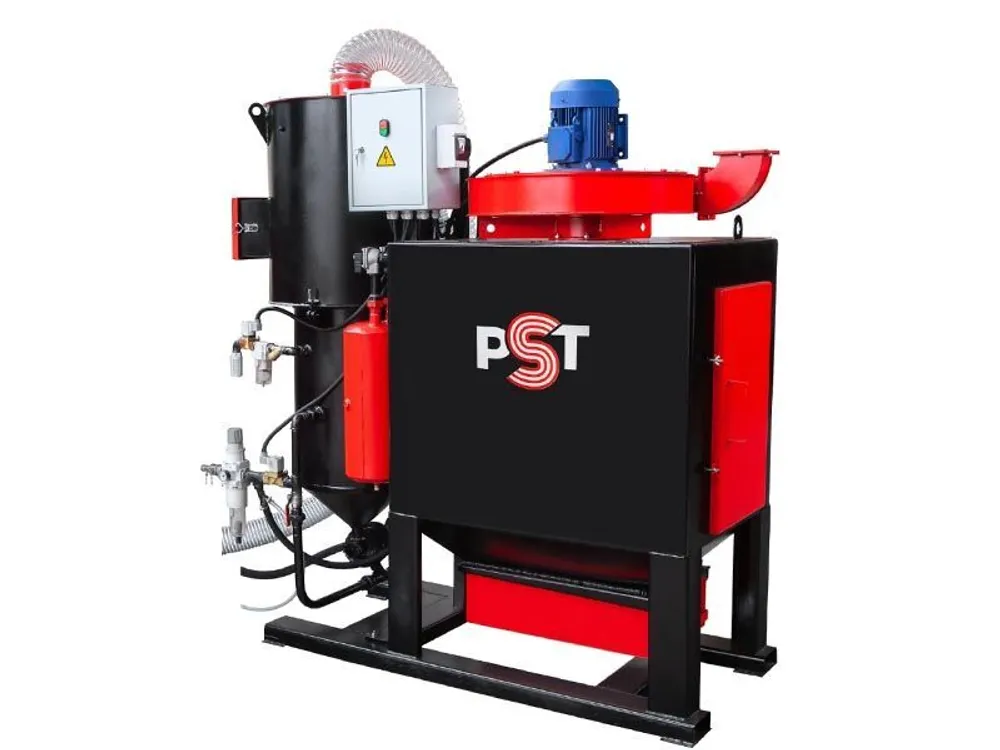

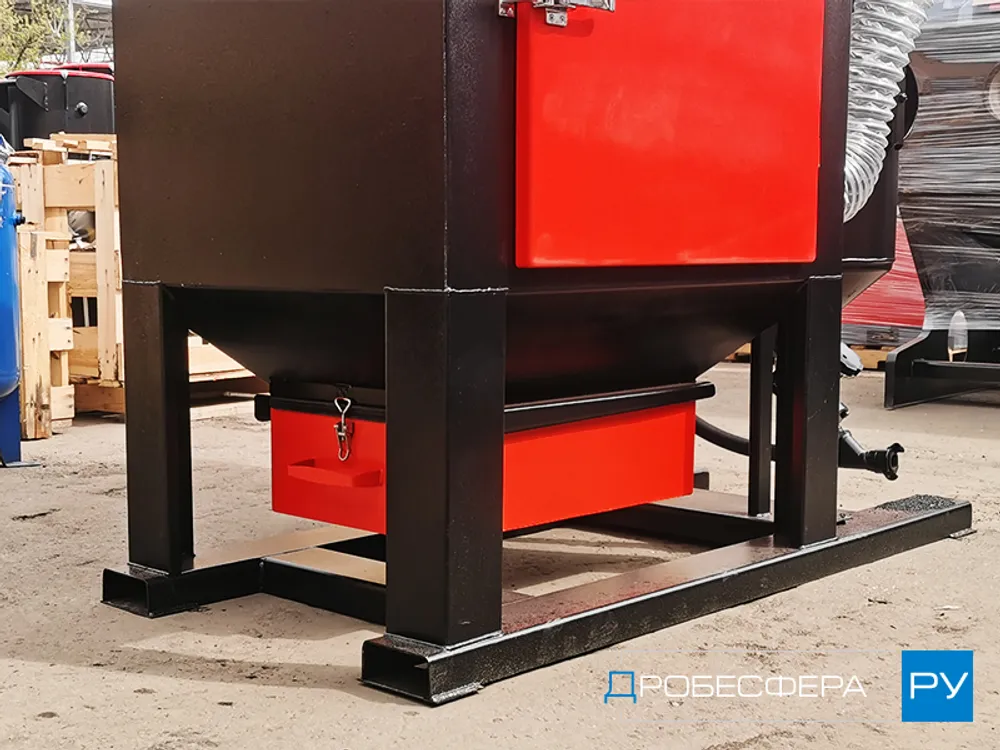

Например, Н-ФВР М. На фото вы можете увидеть одну из самых больший и мощных (для необитаемых камер) версий – Н-ФВРМ с двигателем 4 кВт. По сути, это уменьшенная версия системы СОВ-4, дооснащенная самоочищающимся фильтром СФ-40.
Сам пескоструйный аппарат также входит в комплект. Для работы нужно завести пескоструйный рукав от напорной емкости в камеру а гофрированный рукав для сбора абразива подключить к нижней точке камеры.

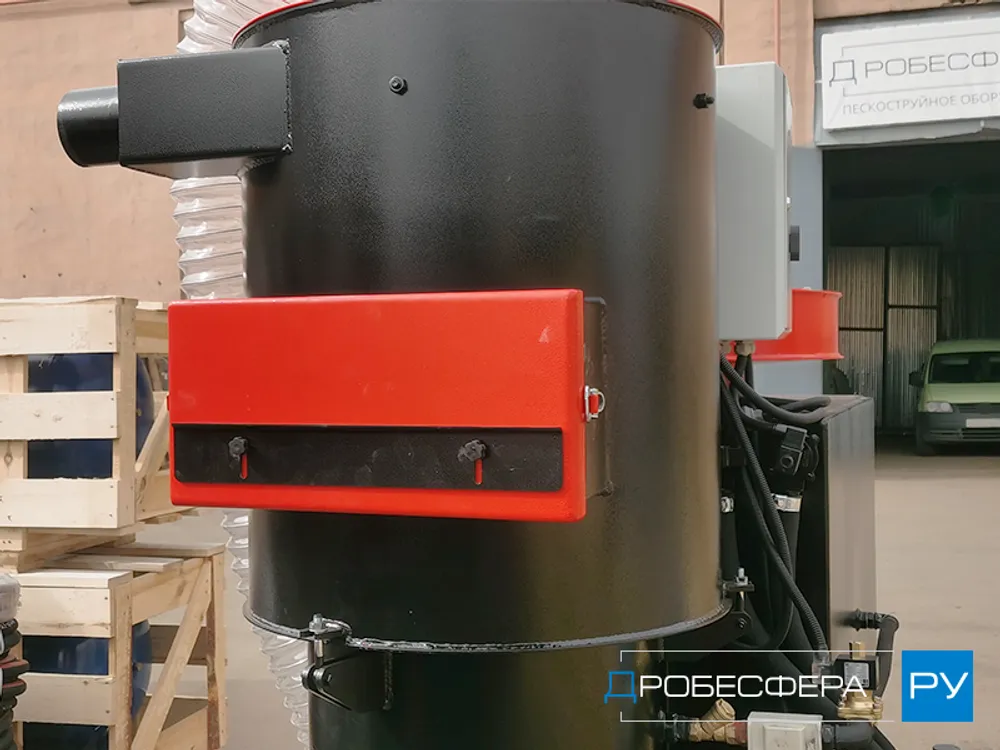

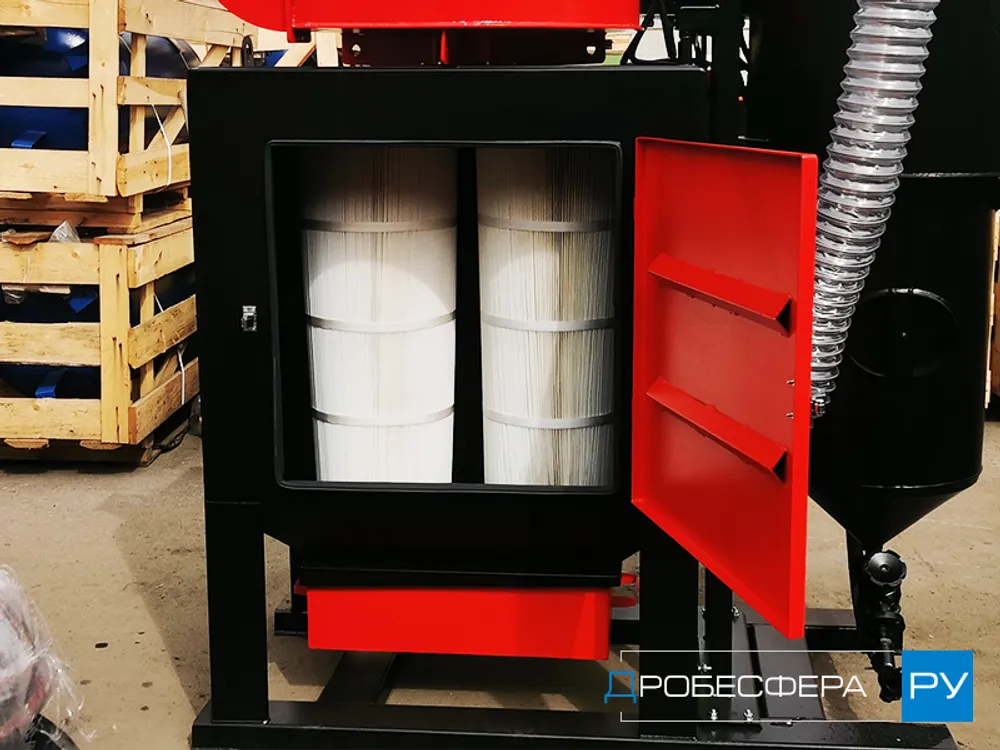

В результате вы получите замкнутую систему: абразив будет вылетать из пескоструйного рукава, падать вниз, откуда по заборному рукаву будет подниматься в сепаратор и тяжелые частицы, пригодные для дальнейшей работы отправятся обратно в напорную емкость, а легкая пыль попадет в фильтр, где осядет на фильтрующих элементах. В помещение попадет очищенный воздух.
Мощности двигателя хватит, чтобы прокачивать без малого 2000 м3/час. Т.е справится с камерой объемом 15 кубов без проблем. Также можно не боятся использовать стальную или чугунную дробь.
Фракция до 1мм будет пролетать нигде не задерживаясь. Остались вопросы? Для полной консультации и подбора решения под ваши задачи обращайтесь к специалистам компании Дробесфера.
Производитель | ПК ПСТ ? |
Мощность кВт | 4 |
Тип оборудования | комплектующие |
Площадь фильтра м2 | 10 |
Габариты мм | 2050х850х2100 |
Вес кг | 550 |
Страна изготовления | Россия ? |
Тип абразива | дробь: чугунная, стальная; купершлак; песок: речной, карьерный, кварцевый; электрокорунд; никельшлак; стеклошарики; сода; орех грецкий |
Ёмкость бака аппарата л. ? | 100 |
Тип пескоструйного аппарата ? | Напорный ? |
Производительность (абразив), тонн/час | 0.5-1.5 |
Ёмкость рекуператора л | 100 |
Диаметр всасывающего рукава мм | 63 |
Диаметр соединительных рукавов мм | 63 |
Габариты узла фильтрации и рекуперации мм | 2100х2050х850 |
Масса фильтра с узлом рекуперации кг | 550 |
