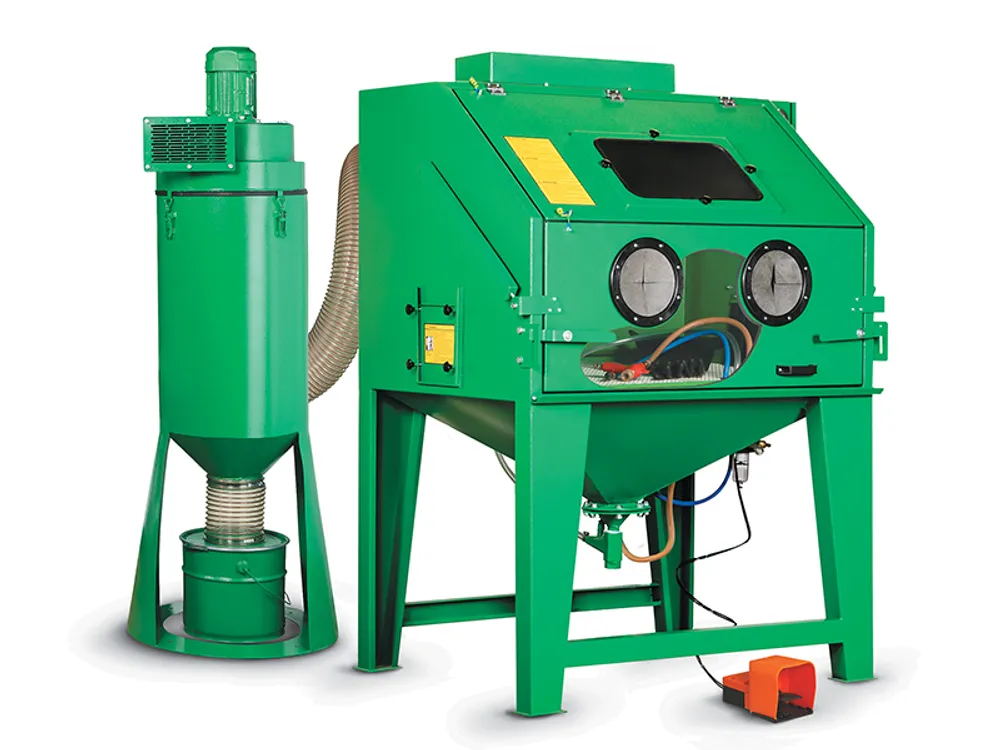

Пескоструйная камера с фильтром ручной очистки ECO-120S

Расширенная гарантия до 5 лет ?

Расширенная гарантия на оборудование предоставляется при заключении сервисного контракта*

Уточняйте у менеджера условия предоставления расширенной гарантии.

Камера струйная ECO120S предназначена для очистки поверхностей от различных типов загрязнений, включая самые распространенные: ржавчина, окалина, ЛКП и т.п. Также может использоваться для матирования поверхности, снятия заусенцев и сварочного града, подготовки для последующей покраски (увеличение адгезии).



При работе круглой дробью можно добиться эффекта упрочнения материала. Тип работы камеры – эжекторный, т.е. максимальная номинальная производительность камеры не превысит 3 м2/ч.



Но и потребление воздуха у эжекторных пескоструйных камер невелик (по сравнению с напорными установками): с минимальным размером сопла можно работать при подаче 245 л/мин при давлении 2 бара. Для полноценной работы рекомендуется использоваить компрессор с производительностью не менее 800 л/мин при давлении 10 бар.



Все абразивоструйные кабины Contracor полностью готовы к работе, т.е. для начала работы вам нужно подключить электричество и сжатый воздух.



Комплект поставки:

  1. Корпус кабины
  2. Фильтр-камера DC-370
  3. RGS перчатки 600 мм для пескоструйной обработки с внутренней подкладкой из ткани
  4. Ручной абразивоструйный пистолет GX Сопло GXT-8,0 из карбида вольфрама 8 мм
  5. Дозатор абразива
  6. Фильтр основной линии с тонкостью фильтрации 5 мкм
  7. Регулятор рабочего давления
  8. Пневматические концевые выключатели

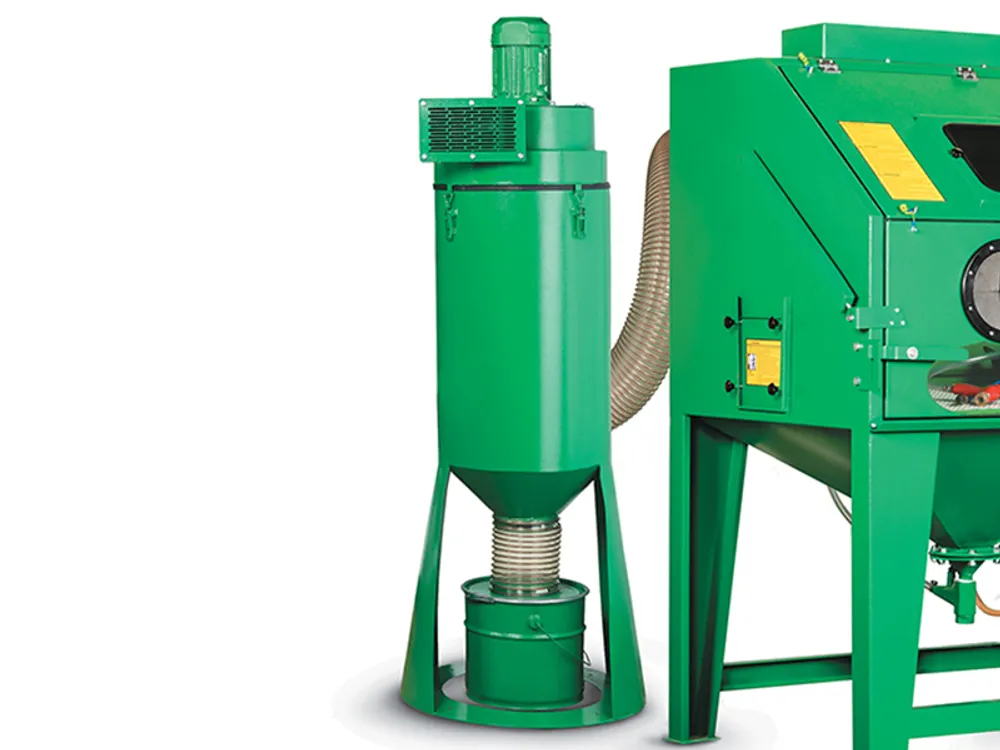

  9. Фильтркамера с 8 м фильтр-партроном и функцией ручной очистки.



Габариты:

  • Электрическое подключение 0,50 кВт, 380 В, 3 фазы, 50 Гц
  • Габаритный размер (Ш x Г x В), мм 1350 x 1080 x 1860
  • Размер рабочей камеры (Ш x Г x В), мм 1150 x 920 x 860
  • Размер окна (защитное стекло), мм 476 x 296



Камера предназначена для работы в закрытых помещениях, не требует подключения дополнительной вентиляции, т.к. кабина оснащена собственной системой очистки воздуха. Рекуперация (повторное использование) абразива достигается за счет простоты конструкции вкупе с эжекторным устройством абразивоструйного пистолета.



Под рабочим столом кабины расположен сборник абразива, к которому присоединен дозатор. В процессе обработки использованный абразив скапливается в сборной воронке, откуда по абразивному рукаву снова подается в пистолет за счет созданного в эжекционной камере самого пистолета разряжения воздуха.



И процесс повторяется по кругу до тех пор, пока абразив не придет в негодность. Отдельно стоит отметить оснащение кабины полезными опциями, за которые вам не нужно доплачивать:

  1. Встроенные проходные двери (позволяют обрабатывать длинномеры)
  2. Фильтр с функцией влагосепаратора и сливом конденсата
  3. Статически нейтральное наружное триплексное стекло



На все кабины распространяется ГАРАНТИЯ! Наши специалисты осуществят доставку, подключение, первый запуск, а также обучат персонал работе и текущему обслуживанию кабины.



На нашем складе всегда находятся все быстроизнашиваемые узлы и расходные материалы для кабины. По вопросам приобретения и консультаций обращайтесь по телефону +7 (499) 283-45-33 или отправляйте запрос на электронную почту mail@drobesfera.ru

Производитель Contracor ?




Comprag Group выпускает продукцию под торговыми марками Comprag, Contracor и Conspray.

Основные производственные мощности Comprag Group сосредоточены на предприятии ООО "Машиностроительный завод "КОМПРАГ", Московская область, Россия.

Тип кабины ?


По типу работы пескоструйные камеры делятся на два типа: эжекторные (инжекторные) и напорные. Отличаются производительностью и потреблением воздуха.

Эжекторная ?


Эжекторная – абразиво-воздушная смесь создается в пистолете. Насыщенность абразивом – низкая. Емкость для абразива – без давления.

Максимальная номинальная производительность не превышает 3 м2 в час при SA2 ½

Электрическое подключение ?




Сколько вольт необходимо для работы электрических компонентов оборудования. Сила тока в данном параметре не указывается.

380 В
Тип оборудования Пескоструйная камера
Единица измерения шт
Загрузка изделий в камеру ?

Размеры открываемых элементов равны соответствующим габаритам камеры.

Фронтальная ?


Открывается вся передняя панель.

Вентиляция камеры ?


Наличие в комплекте поставки системы вентиляции.


Да
Фильтр камеры ?


Наличие в системе вентиляции фильтрующего элемента.

Да
Модель фильтр-камеры DC-370
Площадь фильтра м2 8
Очистка фильтрующего элемента Ручная
Резиновая облицовка стен ?


Наличие в камере внутренней отделки рабочей камеры резиной. Резина амортизирует удары абразива, защищая металлические элементы от износа.

Нет
Проходные двери встроенные ?


Форточки, расположенные в боковых стенках (дверях) камеры. Расположены четко друг напротив друга. Имеют небольшие размеры.

Предназначены для помещения в камеру и секционной обработки длинномеров типа швеллеров или балок.


Да
Стол поворотный с путями ?


Наличие в комплекте поставки круглого поворотного стола на опорном подшипнике с приставной рамой.

Приставная рама предназначена для выкатывания на неё поворотного стола и возможности загрузки тяжелых изделий.


Опция ?

Отсутствует в базовой комплектации оборудования. Для её заказа необходимо предупредить менеджера, что Вам она необходима.

Вспомогательное оборудование ?

Оборудование, без которого корректная работа оборудования невозможна или же его наличие облегчает и ускоряет рабочий процесс

Для работы пескоструйной камеры требуется воздушный компрессор с осушителем ?


Обратитесь к менеджеру нашей компании. Он поможет подобрать подходящий компрессор и предложит выгодное решение.

Размер смотрового окна мм ?





476x296
Внутренние размеры камеры мм ?


Внутренние размеры рабочего пространства.

При выборе размера исходя из размеров обрабатываемых деталей необходимо учитывать, что изделие не просто должно «уместиться» в камере.

Ещё должно остаться свободное пространство для перемещения пескоструйного сопла, рук оператора и манипуляций с самим изделием.

1150х920х860
Габариты фильтр-камеры мм 700x580x1620
Габариты загрузочного проема мм ?



820х1085
Габариты встроенных проходных дверей мм ?


Размер проходных отверстий для пескоструйной обработки длинномерных заготовок.


200х200
Страна изготовления Россия ?


Любимая наша страна.

Макс. масса очищаемой детали кг ?

Максимальный вес обрабатываемой заготовки, допустимый для загрузки в камеру

350
Макс. рабочее давление камеры бар ?

Максимальное давление, на котором способна работать пескоструйная камера.

12
Мин. рабочее давление камеры бар ?

Давление, которого будет достаточно для начала подачи абразиво-воздушной смеси. В случае с напорными емкостями- также для закрытия клапана и герметизации сосуда.

5
Производительность камеры м2/час ?

Производительность указывается номинальная для степени очистки SA 2 1/2. При очистке ровного участка поверхности.

Максимальной заявленной производительности можно добиться при подаче максимального объема воздуха и с соплом соответствующего диаметра.

3
Мин. расход воздуха камеры л/мин ?

Минимальный расход воздуха камеры при установке соответствующего сопла.

250
Макс. расход воздуха камеры л/мин ?

Максимальный объем воздуха, способный пройти через камеру при установке соответствующего сопла.

2930
Рекуперация абразива камеры ?

Система автоматического возврата абразива обратно в емкость для абразива.

Естественная ?

Естественная рекуперация – абразив возвращается в емкость под собственным весом, т.к. емкость находится под рабочим столом.

Габариты камеры мм 1110х1400х1860
Вес камеры кг 273

Производитель оставляет за собой право без уведомления покупателя менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.



Последние изменения уточняйте у менеджеров перед покупкой оборудования.
