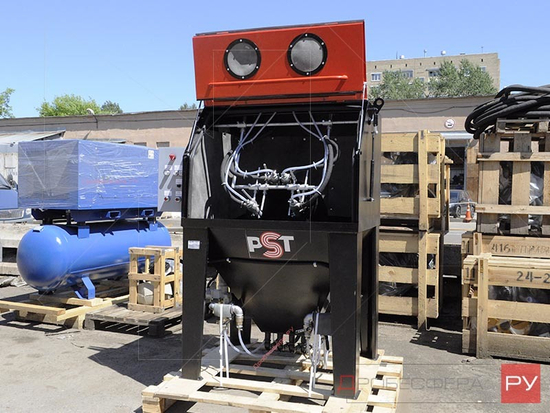

Пескоструйная камера PST КСО-110-И-М-М-ФВ с очистным барабаном

Расширенная гарантия до 5 лет ?

Расширенная гарантия на оборудование предоставляется при заключении сервисного контракта*

Уточняйте у менеджера условия предоставления расширенной гарантии.

Данная модель пескоструйной камеры, выпускаемая российским производителем, обеспечивает возможность обработки абразивом небольших деталей. Благодаря очистному барабану одновременно может обрабатываться несколько десятков заготовок.



Пескоструйная камера PST КСО-110-И-М-М-ФВ популярна в подразделениях промышленных предприятий и мастерских, где рядом размещено высокоточное оборудование, не допускающее повышенной концентрации пыли в воздухе.

Особенности конструкции

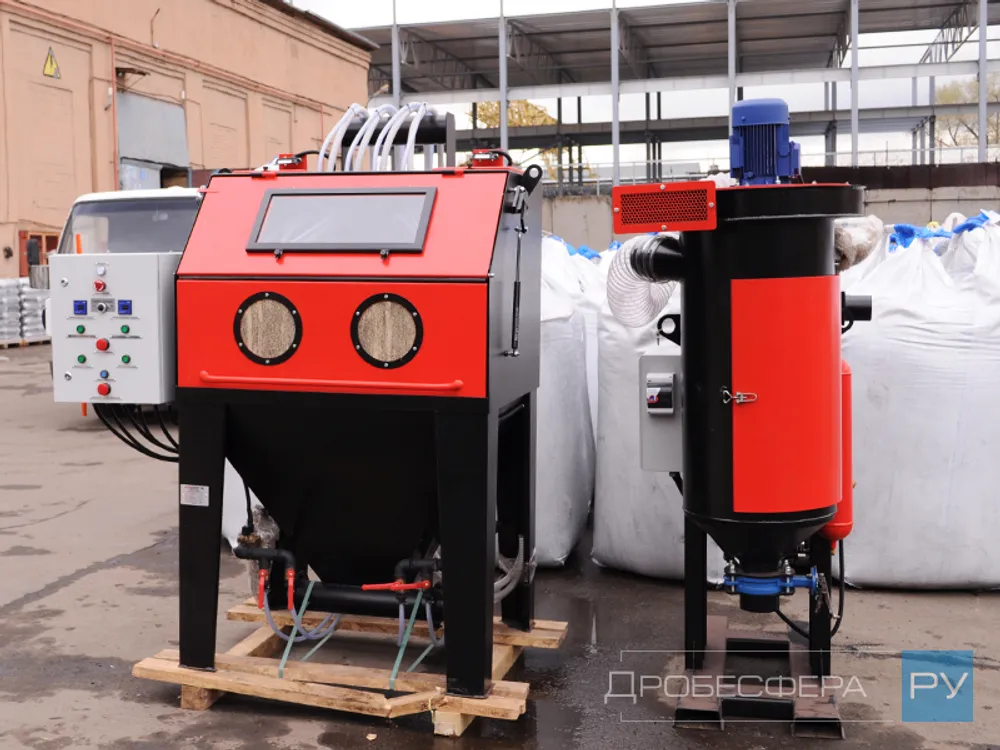

Пескоструйная камера PST КСО-110-И-М-М-ФВ является стационарной моделью эжекторного типа и имеет в своей конструкции:

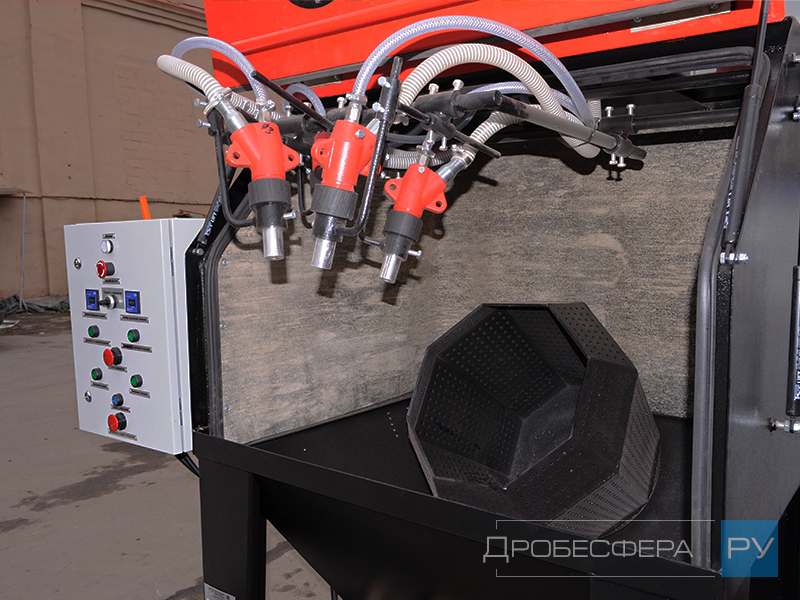

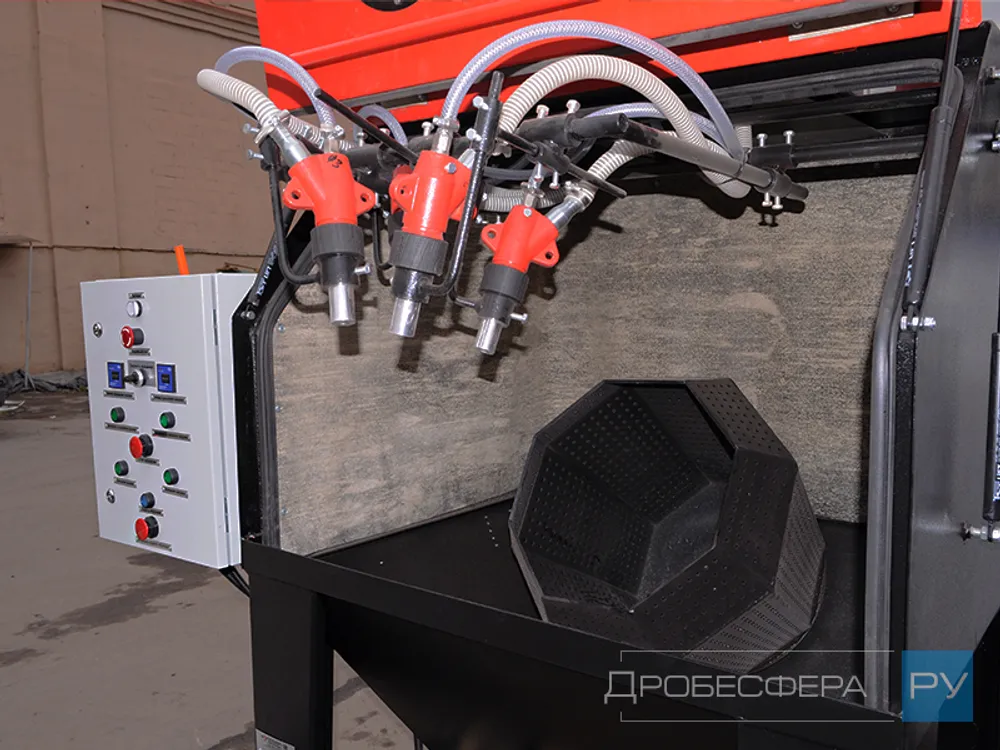

  1. очистной барабан, в который детали загружаются через переднюю панель камеры;

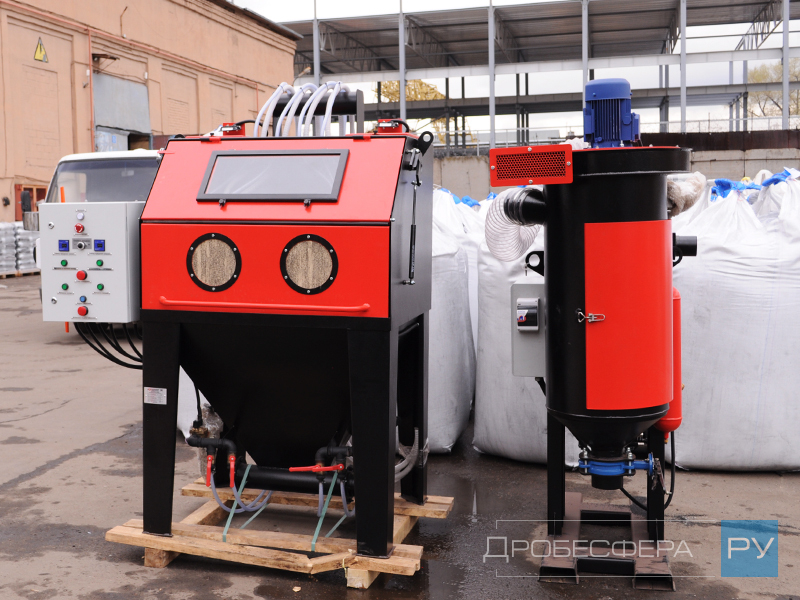

  2. вентилятор, обеспечивающий нагнетание запыленного воздуха в фильтр-камеру;
  3. фильтр-камера, в которой воздух очищается, проходя через фильтр-патрон.



Очистка фильтра осуществляется импульсным методом путем нажатия кнопки на управляющем блоке. Благодаря вентиляции и фильтрации воздуха нет необходимости подключать камеру к общей системе вентиляции.



Очищенный воздух сбрасывается в помещение, где установлено оборудование без ущерба для воздушного пространства.

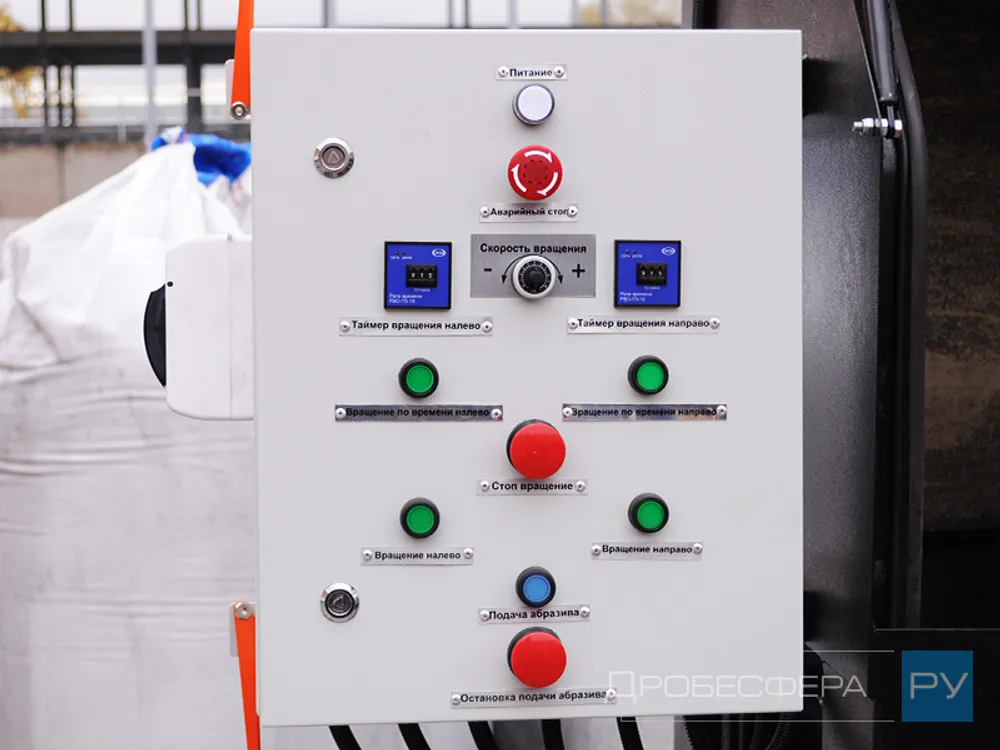

Управление установкой осуществляется благодаря специальному блоку, на котором размещены соответствующие кнопки:

  • общего пуска/стопа;
  • выбора направления вращения оборотного барабана;
  • выбора скорости вращения барабана;
  • открытия и закрытия процесса подачи абразива;
  • очистки фильтра.



Нет необходимости переворачивать детали во время обработки, поэтому отверстий с перчатками для рук оператора не предусмотрено. Перфорация оборотного барабана обеспечивает ссыпание абразива в нижнюю часть камеры.



Оттуда периодически нужно извлекать массу, очищать абразив, просеивать и опять загружать в бункер для подачи на обрабатываемые детали. Можно применять песок или дробь любого типа допустимой фракции. Абразив загружается в бункер емкостью 110 литров.



Особенности эксплуатации

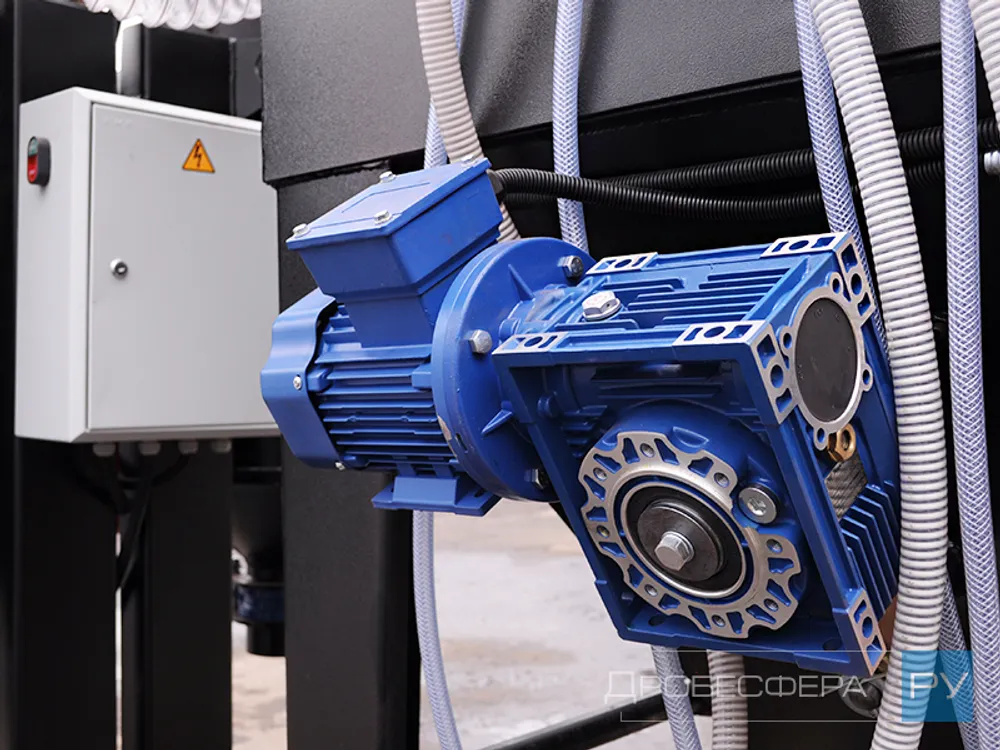

Наличие электродвигателя в конструкции камеры требует подключения к электросети напряжением 380В. Также потребуется компрессор, который не входит в комплект поставки. Он должен обеспечивать сжатый воздух не ниже 2-го класса по качеству.



Объем пневмопотока может варьироваться от 200 до 6000 литров в минуту в зависимости от интенсивности обработки, давления и диаметра сопла. Давление воздуха не должно выходить за рамки диапазона 3,5-7 бар.



Оператор контролирует процесс обработки через смотровое окно и в любой момент может отключить подачу абразива.

Производительность установки может достигать 10 кв. метров в час.



Рекомендации

При необходимости получения подробной информации о пескоструйных камерах PST КСО-110-И-М-М-ФВ или других моделей, обращайтесь к специалистам магазина Дробесфера.РУ на электронную почту mail@drobesfera.ru или по телефонам:

  1. +7 800 350 75 67 – звонок бесплатный по РФ
  2. +7 (499) 283-45-35 – для звонков из Москвы
Производитель ПК ПСТ ?




ООО «Производственная компания «ПНЕВМОСТРОЙТЕХНИКА» — впервые появившаяся на российском рынке в 2002 году, а ныне динамично развивающаяся компания, направлением деятельности которой является разработка, производство и прямые оптово-розничные продажи пескоструйного и строительного оборудования.

Тип кабины ?


По типу работы пескоструйные камеры делятся на два типа: эжекторные (инжекторные) и напорные. Отличаются производительностью и потреблением воздуха.

Эжекторная ?


Эжекторная – абразиво-воздушная смесь создается в пистолете. Насыщенность абразивом – низкая. Емкость для абразива – без давления.

Максимальная номинальная производительность не превышает 3 м2 в час при SA2 ½

Электрическое подключение ?




Сколько вольт необходимо для работы электрических компонентов оборудования. Сила тока в данном параметре не указывается.

220 В
Тип оборудования Пескоструйная камера
Загрузка изделий в камеру ?

Размеры открываемых элементов равны соответствующим габаритам камеры.

Фронтальная ?


Открывается вся передняя панель.

Вентиляция камеры ?


Наличие в комплекте поставки системы вентиляции.


Да
Фильтр камеры ?


Наличие в системе вентиляции фильтрующего элемента.

Да
Очистка фильтрующего элемента Автоматическая
Резиновая облицовка стен ?


Наличие в камере внутренней отделки рабочей камеры резиной. Резина амортизирует удары абразива, защищая металлические элементы от износа.

Да
Проходные двери встроенные ?


Форточки, расположенные в боковых стенках (дверях) камеры. Расположены четко друг напротив друга. Имеют небольшие размеры.

Предназначены для помещения в камеру и секционной обработки длинномеров типа швеллеров или балок.


Да
Стол поворотный с путями ?


Наличие в комплекте поставки круглого поворотного стола на опорном подшипнике с приставной рамой.

Приставная рама предназначена для выкатывания на неё поворотного стола и возможности загрузки тяжелых изделий.


Опция ?

Отсутствует в базовой комплектации оборудования. Для её заказа необходимо предупредить менеджера, что Вам она необходима.

Вспомогательное оборудование ?

Оборудование, без которого корректная работа оборудования невозможна или же его наличие облегчает и ускоряет рабочий процесс

Для работы требуется воздушный компрессор ?


Размер смотрового окна мм ?





530х205
Внутренние размеры камеры мм ?


Внутренние размеры рабочего пространства.

При выборе размера исходя из размеров обрабатываемых деталей необходимо учитывать, что изделие не просто должно «уместиться» в камере.

Ещё должно остаться свободное пространство для перемещения пескоструйного сопла, рук оператора и манипуляций с самим изделием.

960х800
Габариты фильтр-камеры мм 890x1010x2150
Габариты загрузочного проема мм ?



960х860
Габариты встроенных проходных дверей мм ?


Размер проходных отверстий для пескоструйной обработки длинномерных заготовок.


200х200
ГОСТ/ТУ ГОСТ 15150-69, ГОСТ 15543-70
Габариты очистного барабана мм ф500х450
Страна изготовления Россия ?


Любимая наша страна.

Макс. масса очищаемой детали кг ?

Максимальный вес обрабатываемой заготовки, допустимый для загрузки в камеру

300
Макс. рабочее давление камеры бар ?

Максимальное давление, на котором способна работать пескоструйная камера.

7
Мин. рабочее давление камеры бар ?

Давление, которого будет достаточно для начала подачи абразиво-воздушной смеси. В случае с напорными емкостями- также для закрытия клапана и герметизации сосуда.

3.5
Производительность камеры м2/час ?

Производительность указывается номинальная для степени очистки SA 2 1/2. При очистке ровного участка поверхности.

Максимальной заявленной производительности можно добиться при подаче максимального объема воздуха и с соплом соответствующего диаметра.

10
Мин. расход воздуха камеры л/мин ?

Минимальный расход воздуха камеры при установке соответствующего сопла.

200
Макс. расход воздуха камеры л/мин ?

Максимальный объем воздуха, способный пройти через камеру при установке соответствующего сопла.

6000
Рекуперация абразива камеры ?

Система автоматического возврата абразива обратно в емкость для абразива.

Естественная ?

Естественная рекуперация – абразив возвращается в емкость под собственным весом, т.к. емкость находится под рабочим столом.

Габариты камеры мм 1350x1120x1950
Вес камеры кг 350

Производитель оставляет за собой право без уведомления покупателя менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.



Последние изменения уточняйте у менеджеров перед покупкой оборудования.
