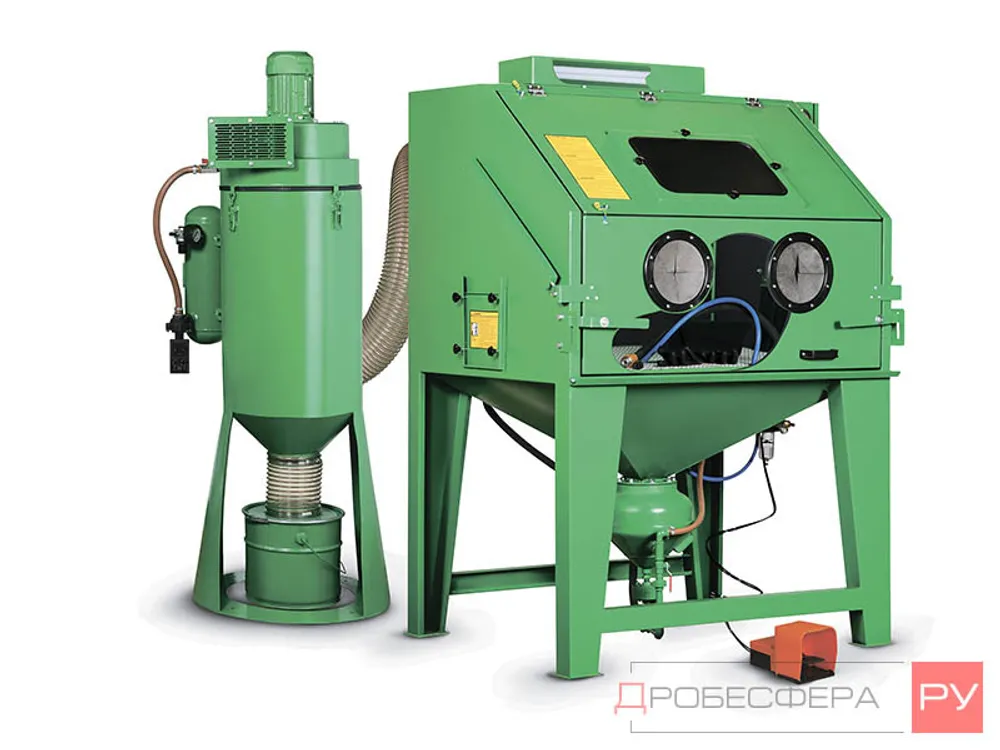

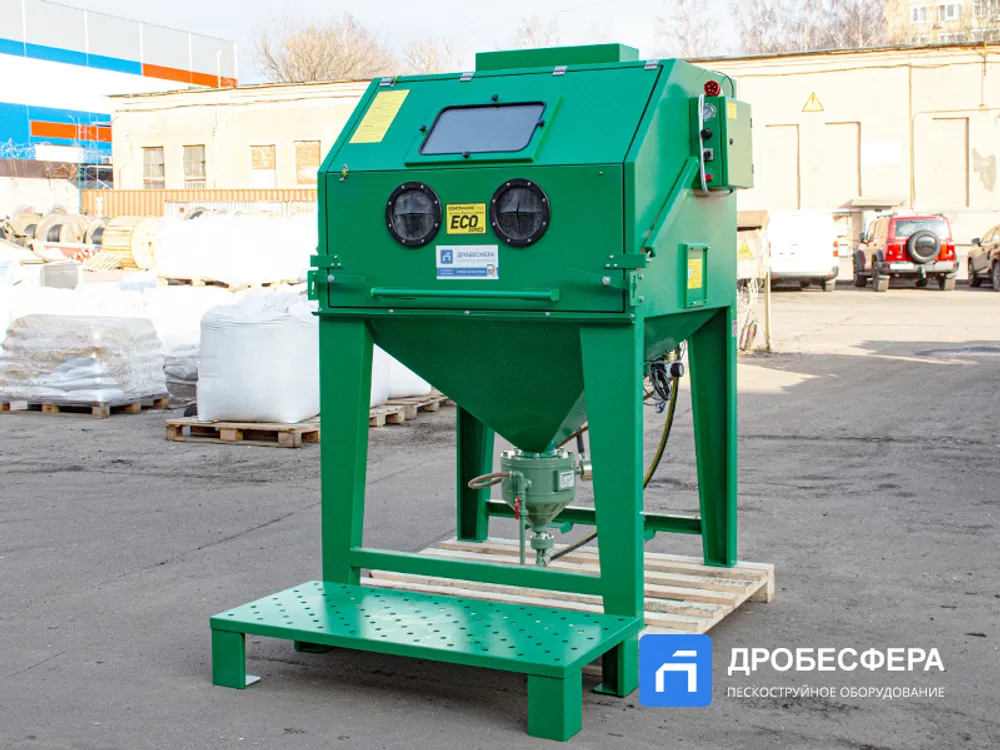

Камера Contracor ECO-140PF

Камера Contracor ECO-140PF
Предзаказ
Артикул: 10217214
0 оценок
Сравнить
Производитель: Contracor
Тип кабины: Напорная
Электрическое подключение: 380 В
c НДС
!
ОПИСАНИЕ И ХАРАКТЕРИСТИКИ
ОТЗЫВЫ
ПАСПОРТ/ИНСТРУКЦИЯ
ВАЖНО
ОПИСАНИЕ И ХАРАКТЕРИСТИКИ

Техника, представленная на этой позиции, предназначена для использования на промышленных предприятиях с целью обработки деталей из таких материалов как металл, сплавы, камень, бетон и других.



Пескоструйная камера напорного типа ECO-140PF с фильтром автоматической очистки, производимая немецким заводом Контракор, пользуется спросом на рынке абразивоструйного оборудования в силу адекватного соотношения цены и технических характеристик. Кроме того, плюсов установке добавляет возможность использования в цехах, где есть агрегаты, не терпящие высокой концентрации пыли.



Полностью герметизируемая кабина, где осуществляется обработка, препятствует распространению пыли в пространстве вокруг машины. Ее оснащение полностью исключает воздействие вредных пылевых выбросов и на людей, занятых в работах по соседству, и на оператора, проводящего операции с деталями.



Назначение

Напорная пескоструйная камера с фильтром автоматической очистки ECO-140PF позволяет выполнять значительные объемы работ, так как может в час обрабатывать до 15 кв. метров. Используется для обработки деталей весом до 350 кг, а также длинномерных объектов.



Посредством данного комплекса выполняется как очистка от загрязнений, так и другие операции по обработке поверхностей деталей, которые загружаются через фронтальный люк или проходные двери. Загрузка может производиться при помощи подъемной техники.



Для этой модели основными функциями являются:

  • полирование или матирование поверхности;
  • создание определенной степени шероховатости с целью повышения коэффициента адгезии с наносимыми впоследствии окрашивающими, защитными, а также металлизирующими составами;
  • очистка от нежировых загрязнений, а также от ржавчины, налетов разной природы, нагара, окалины и прочего;
  • структурирование и создание определенного рельефа;
  • декорирование поверхности.



Конструкция агрегата

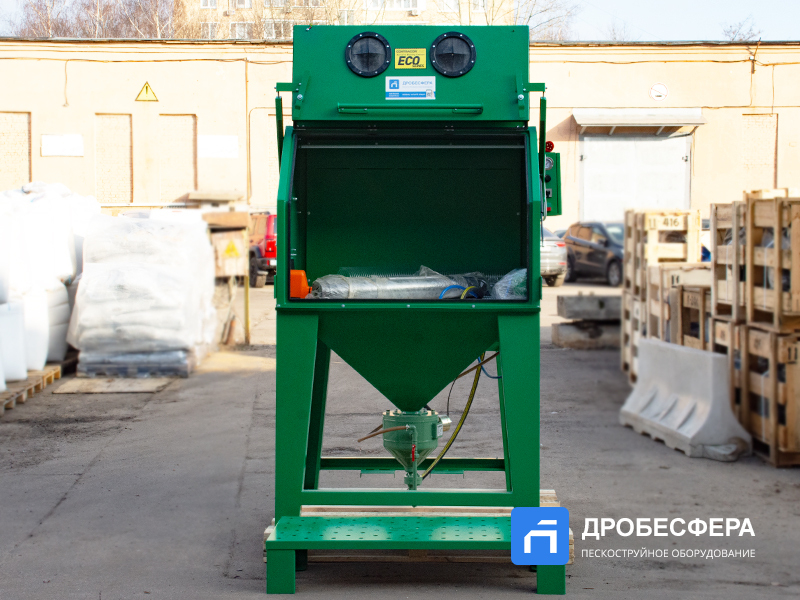

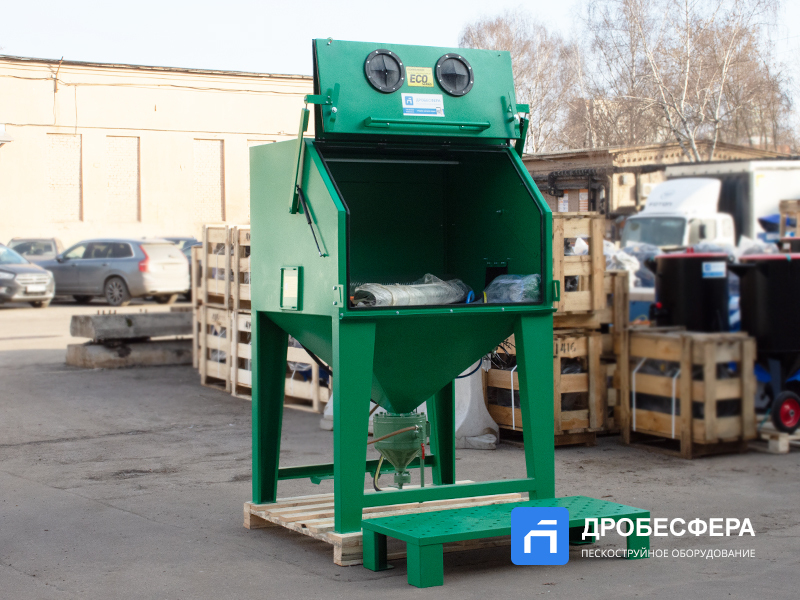

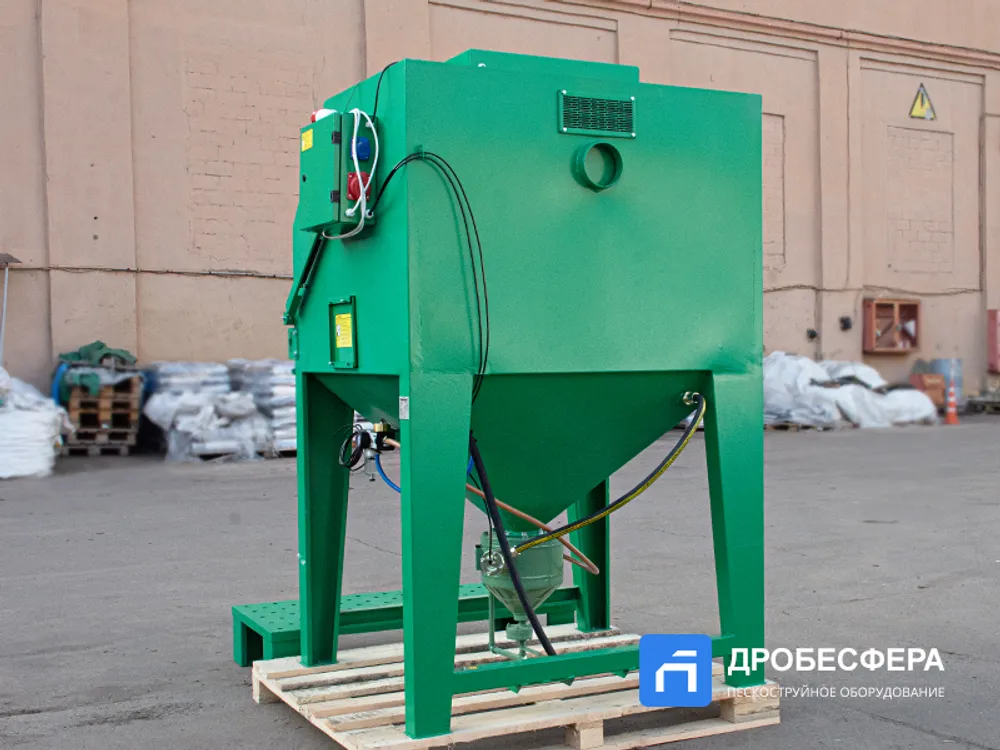

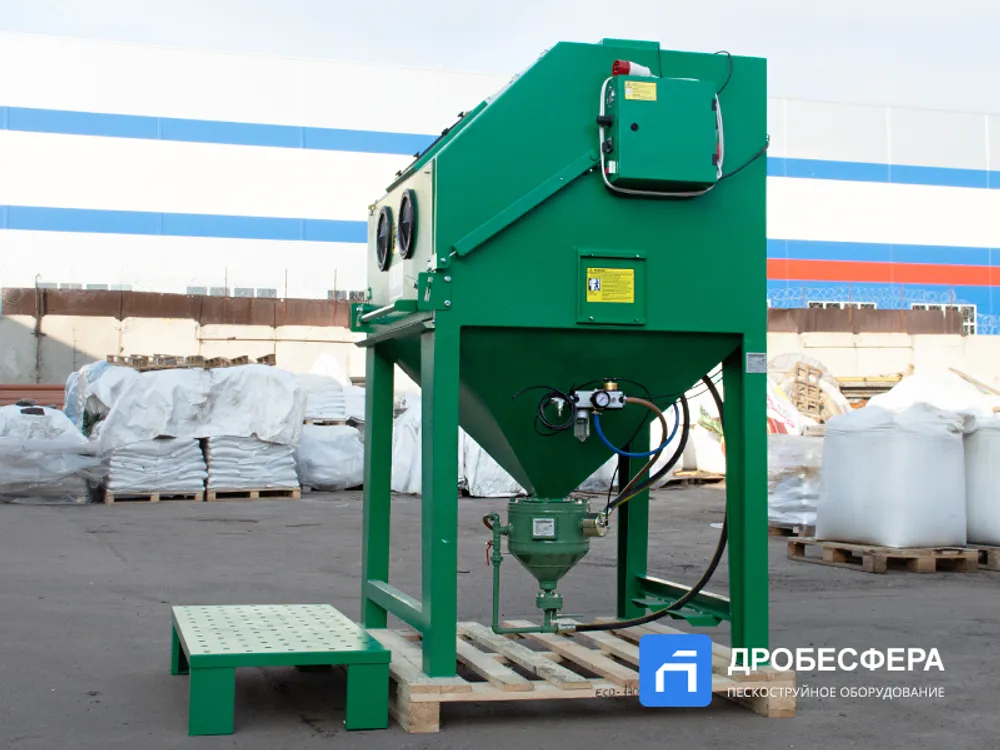

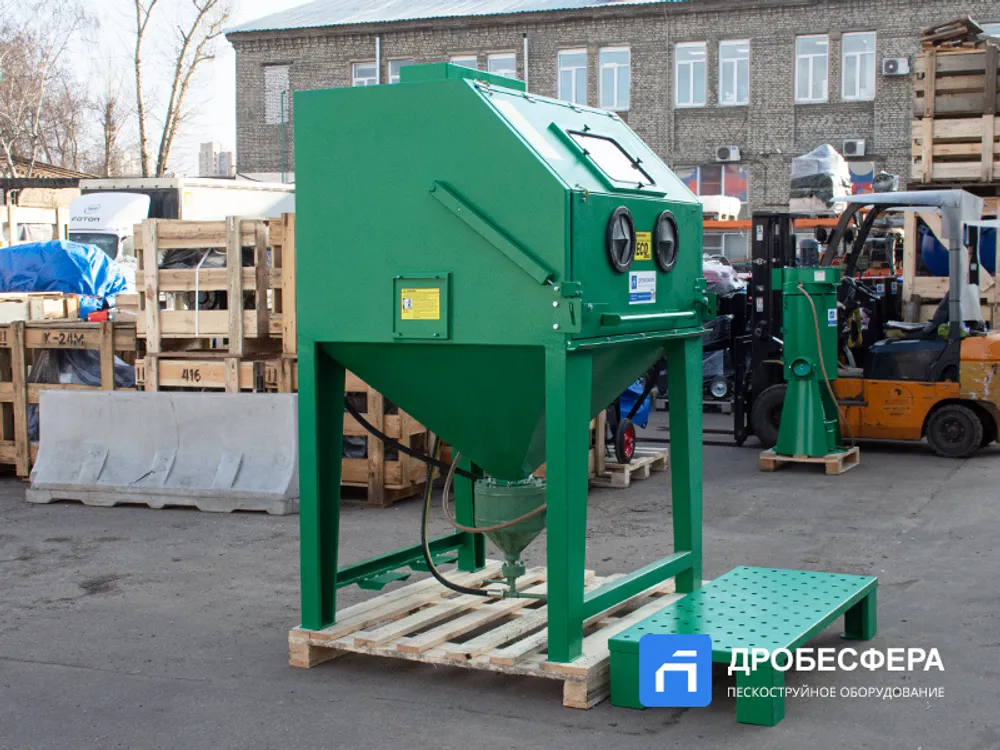

Данная модель представляет собой комплекс из цельносварной стальной кабины, а также фильтр-камеры, стоящей в отдельности и соединенной с кабиной рукавом.



Поворотный стол

Опционно в кабине может быть обустроен стационарный поворотный стол. Его наличие можно указать при выборе модели, так как стандартной комплектацией этот компонент конструкции не предусмотрен.

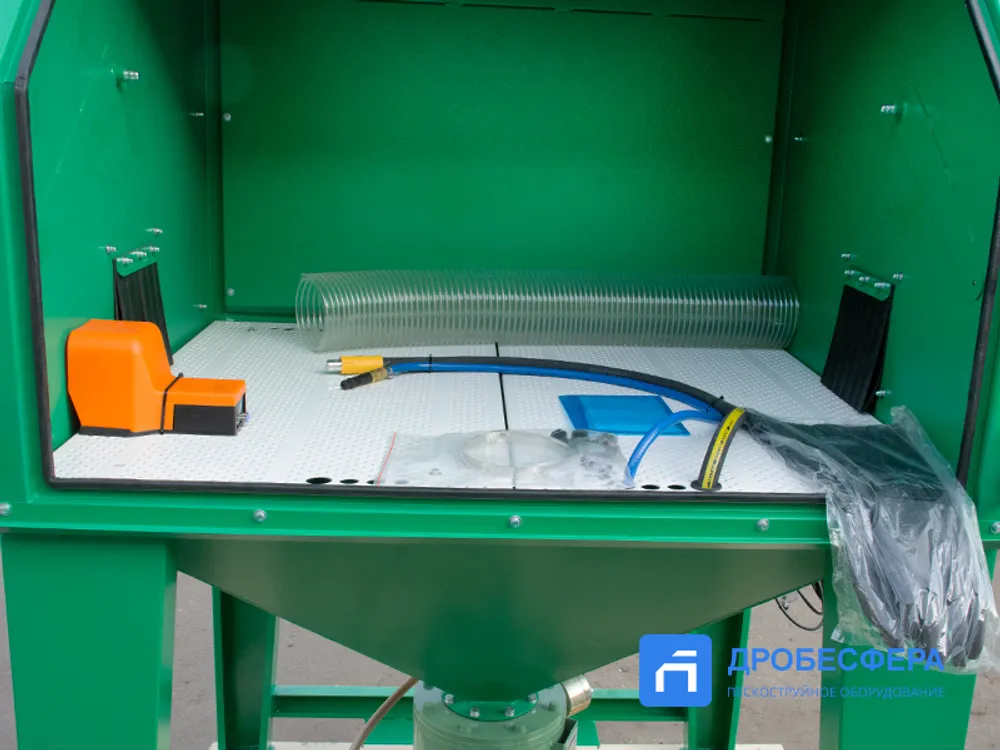

В кабине имеется абразивоструйный пистолет с дозатором.

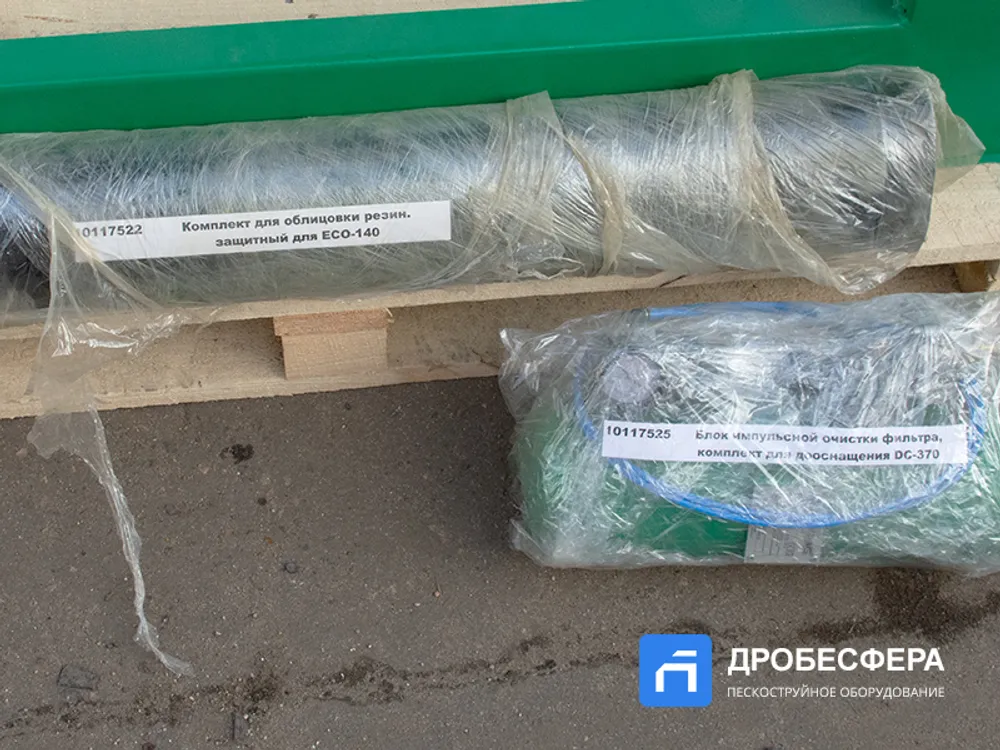

Подача абразивно-воздушного потока обеспечивается по объемному рукаву. Облицовка кабины резиновой обшивкой позволяет снизить шумовой эффект при функционировании агрегата, а также уменьшить степень воздействия абразива на стальной корпус.

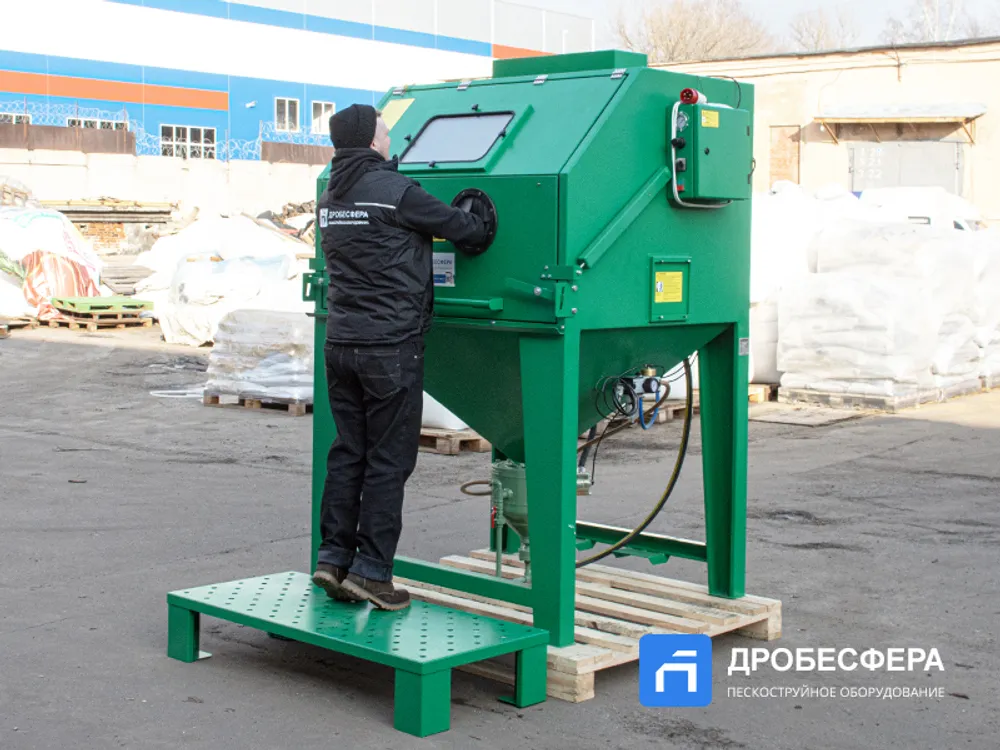

Передняя стенка кабины имеет отверстия для рук оператора с прикрепленными перчатками. Они не только защищают руки от воздействия абразива, но и нивелируют статические разряды.

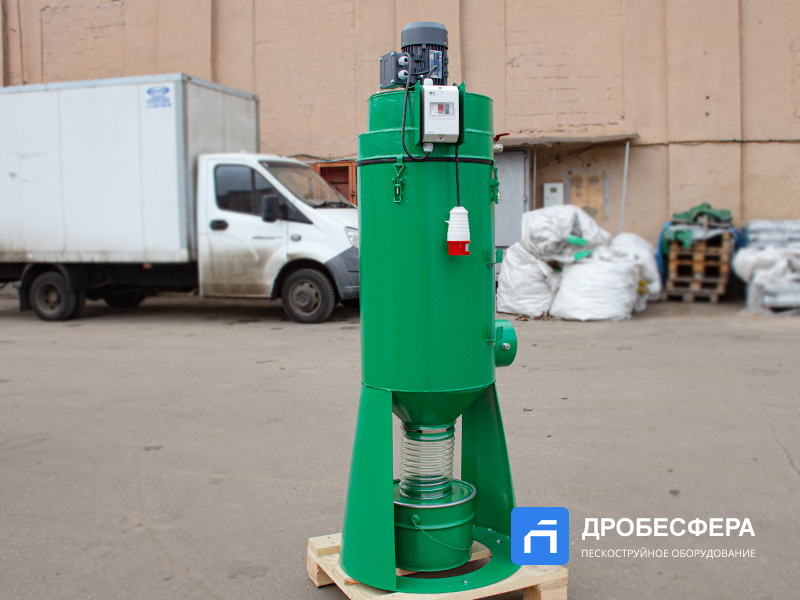

Фильтр-камера

характеризуется наличием сменного фильтр-патрона, фильтрующая площадь которого составляет 8 кв. метров. Очистка фильтроэлемента осуществляется в автоматическом режиме импульсной подачей пневмоэнергии в обратном направлении.



Выделившаяся при этом пыль улавливается пылесборником и впоследствии утилизируется. Конденсат, образованный при циркуляции пневмопотока, выводится вручную.



Загрузка абразива

осуществляется в специальный бункер. Отработанный абразив с отслоенными частицами ссыпается в емкость, размещенную в нижней части кабины, и отправляется на сепарацию и регенерацию, а затем снова попадает в загрузочный бункер и подается на пистолет.



Комплектацией не предусмотрено наличие компрессора

Поскольку пескоструйная камера ECO-140PF является агрегатом, для функционирования которого необходима энергия сжатого воздуха, то необходимо обеспечить подключение машины к источнику пневморесурса. Это может быть как распределитель общезаводской пневмосети, так и автономный компрессор с необходимыми характеристиками.



Технические характеристики

Производительность агрегата (до 15 кв. м) зависит от таких параметров как:

  1. диаметр сопла и давление пневмопотока;
  2. характеристики абразива и материала обрабатываемой детали;
  3. плотность отшелушиваемого слоя;
  4. тип обработки и необходимый конечный результат.





Более высокая интенсивность обработки требует высокого расхода абразива и пневмоэнергии, это нужно учитывать при выборе абразивного состава и его загрузке.



Давление подаваемого потока сжатого воздуха может составлять 5-12 бар. Потребуется от 700 до 3300 литров в минуту. Этот показатель напрямую зависит от диаметра сопла и может составлять более 8000 литров, если диаметр будет максимально возможным – 12 мм.



В загрузочный бункер минимально загружается 20 кг абразива. Для подключения пескоструйной камеры обеспечивается подвод трехфазной энергосети напряжением 380 вольт.



Принцип работы

Процессом управляет оператор, который выбирает давление пневмопотока, регулирует настройку дозатора абразива и направляет абразивоструйный пистолет в нужном направлении. Привод техники и ее остановка осуществляется также оператором посредством пускоостановочной педали, расположенной под кабиной.



Деталь помещается в кабину и двери герметизируются. Подача абразива производится под напором пневмоэнергии по единому рукаву. Соударяясь с поверхностью, абразив ссыпается вниз и отправляется в систему рекуперации.



Воздух перед сбросом в атмосферу, проходит очистку в фильтр-камере. Только после очистки воздуха от пыли кабина разгерметизируется и деталь можно будет извлечь.



Рекомендации производителя

Своевременное техобслуживание, профилактический ремонт, применение оригинальных деталей для замены износившихся компонентов, а также рекомендуемых производителем расходных материалов – вот пункты, следуя которым можно значительно продлить срок эксплуатационной пригодности агрегата.



Как официальный дилер компании Контракор, мы предлагаем купить камеру напорного типа с фильтром автоматической очистки ECO-140PF на выгодных условиях и за адекватную цену.



В случае необходимости технического обслуживания устройства или его ремонта, а также покупки технических узлов и комплектующих к нему, обращайтесь к компетентным специалистам официального дилера компании Контракор на электронную почту mail@drobesfera.ru или по телефонам:

  • 8 (800) 551-35-63 – звонок бесплатный по РФ
  • +7 (499) 283-45-33 – для звонков из Москвы
Технические характеристики
Производитель
Contracor ?




Comprag Group выпускает продукцию под торговыми марками Comprag, Contracor и Conspray.

Основные производственные мощности Comprag Group сосредоточены на предприятии ООО "Машиностроительный завод "КОМПРАГ", Московская область, Россия.

Тип кабины ?


По типу работы пескоструйные камеры делятся на два типа: эжекторные (инжекторные) и напорные. Отличаются производительностью и потреблением воздуха.

Напорная ?

Напорная - абразиво-воздушная смесь создается в дозаторе абразива.  Насыщенность абразивом – высокая. Емкость для абразива – под давлением.

Максимальная номинальная производительность при SA2 ½ может превышать 30 м2 в час.

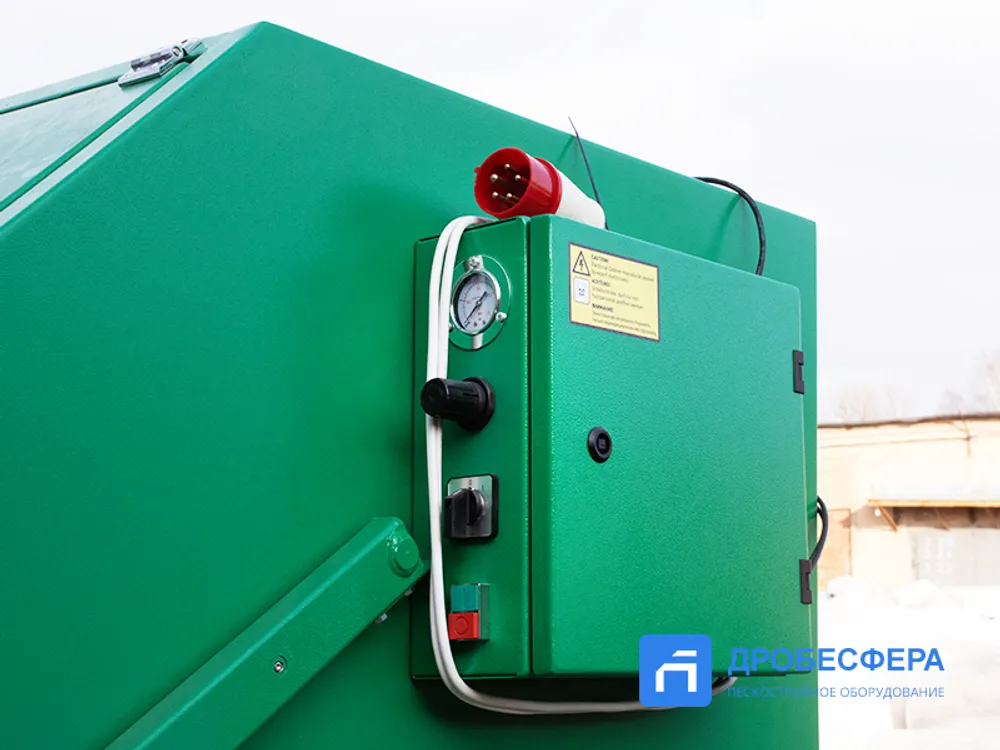

Электрическое подключение ?




Сколько вольт необходимо для работы электрических компонентов оборудования. Сила тока в данном параметре не указывается.

380 В
Тип оборудования
Пескоструйная камера
Загрузка изделий в камеру ?

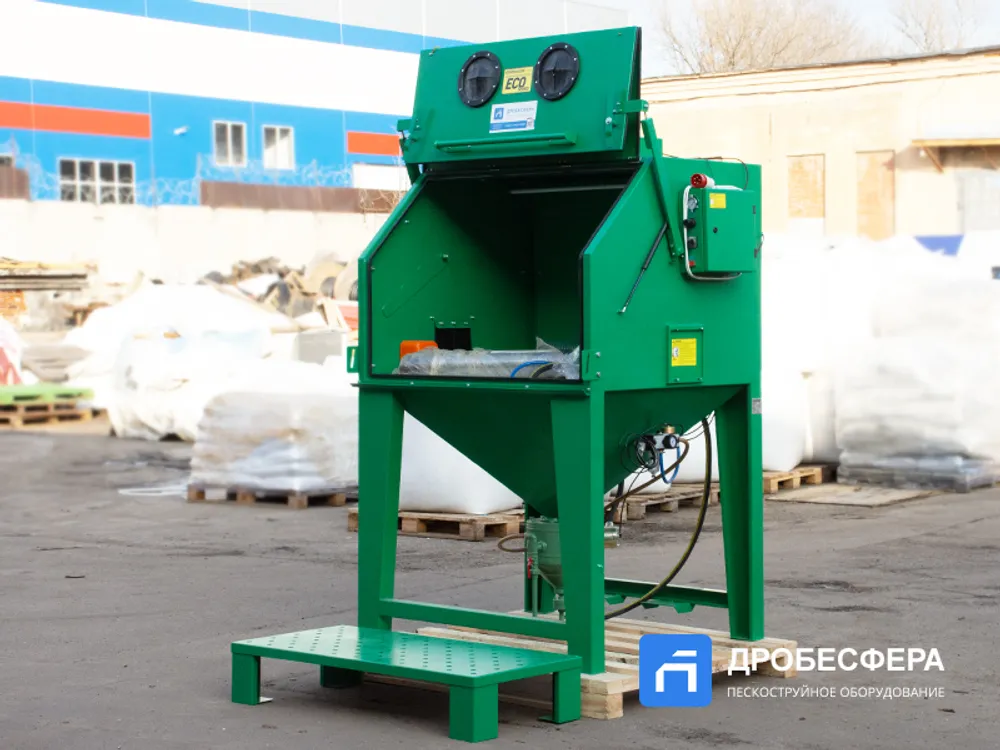

Размеры открываемых элементов равны соответствующим габаритам камеры.

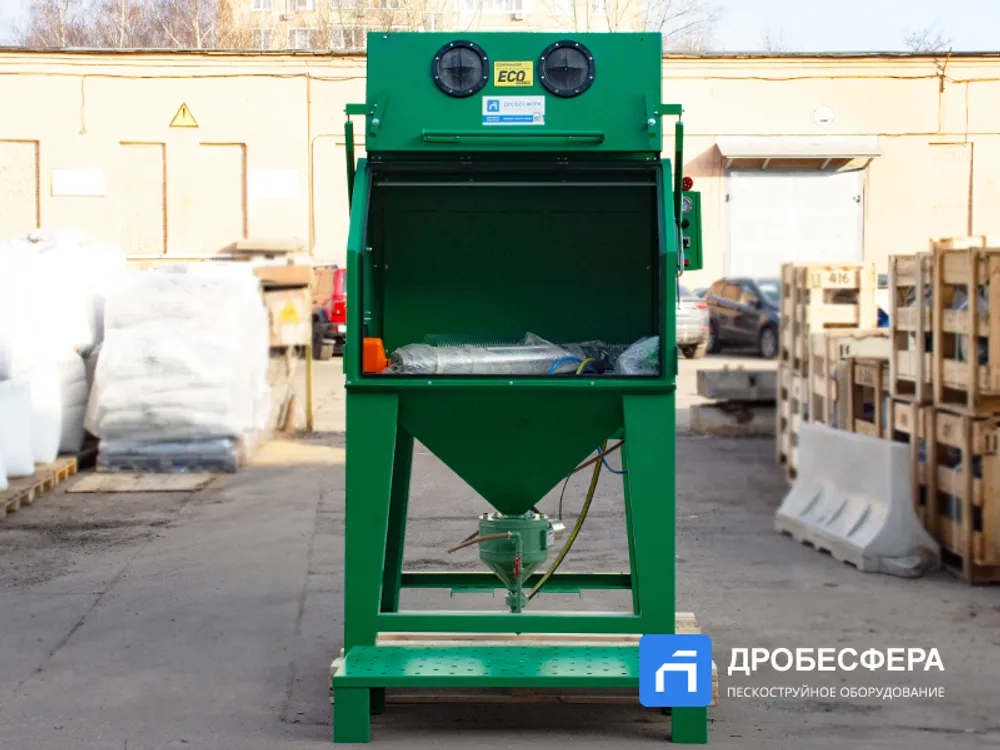

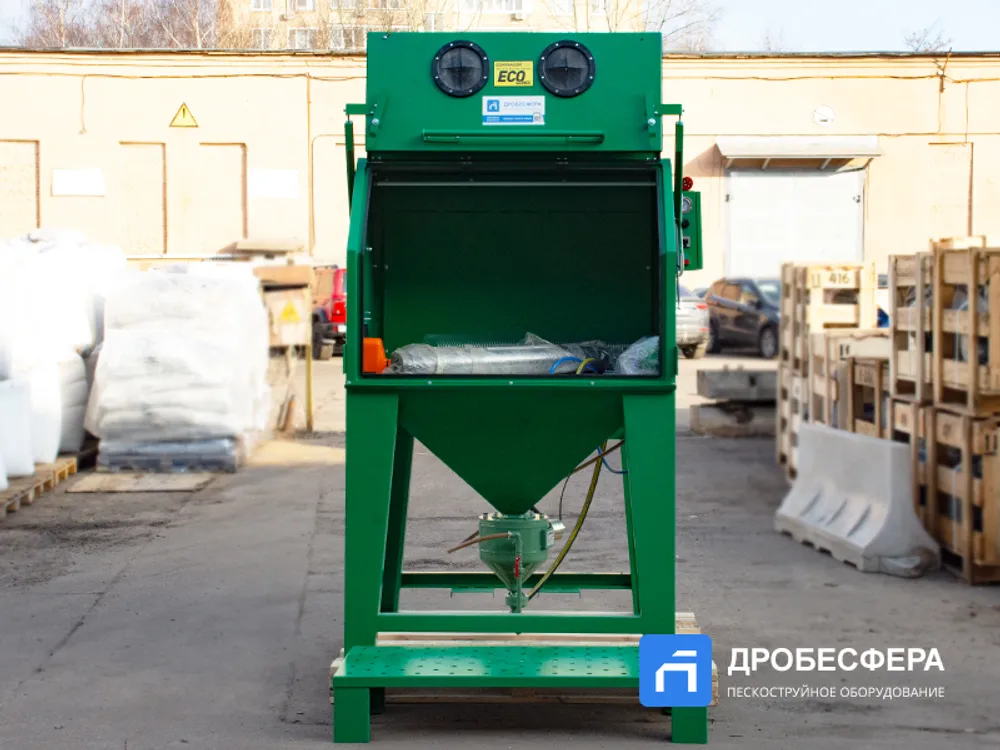

Фронтальная ?


Открывается вся передняя панель.

Вентиляция камеры ?


Наличие в комплекте поставки системы вентиляции.


Да
Фильтр камеры ?


Наличие в системе вентиляции фильтрующего элемента.

Да
Модель фильтр-камеры
DC-370
Площадь фильтра м2
8
Очистка фильтрующего элемента
Автоматическая

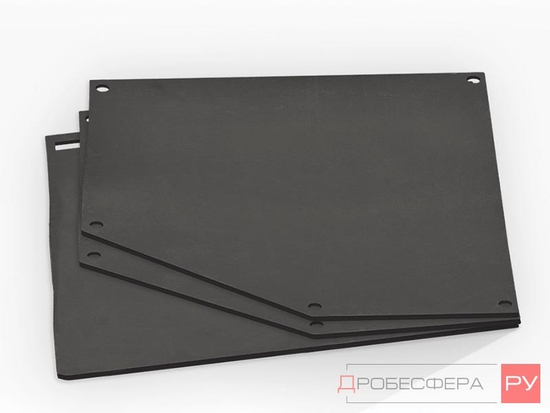

Резиновая облицовка стен ?


Наличие в камере внутренней отделки рабочей камеры резиной. Резина амортизирует удары абразива, защищая металлические элементы от износа.

Да
Проходные двери встроенные ?


Форточки, расположенные в боковых стенках (дверях) камеры. Расположены четко друг напротив друга. Имеют небольшие размеры.

Предназначены для помещения в камеру и секционной обработки длинномеров типа швеллеров или балок.


Да
Стол поворотный с путями ?


Наличие в комплекте поставки круглого поворотного стола на опорном подшипнике с приставной рамой.

Приставная рама предназначена для выкатывания на неё поворотного стола и возможности загрузки тяжелых изделий.


Опция ?

Отсутствует в базовой комплектации оборудования. Для её заказа необходимо предупредить менеджера, что Вам она необходима.

Вспомогательное оборудование ?

Оборудование, без которого корректная работа оборудования невозможна или же его наличие облегчает и ускоряет рабочий процесс

Для работы пескоструйной камеры требуется воздушный компрессор с осушителем ?


Обратитесь к менеджеру нашей компании. Он поможет подобрать подходящий компрессор и предложит выгодное решение.

Размер смотрового окна мм ?





476x296
Внутренние размеры камеры мм ?


Внутренние размеры рабочего пространства.

При выборе размера исходя из размеров обрабатываемых деталей необходимо учитывать, что изделие не просто должно «уместиться» в камере.

Ещё должно остаться свободное пространство для перемещения пескоструйного сопла, рук оператора и манипуляций с самим изделием.

1350х1120х960
Габариты загрузочного проема мм ?



885х1240
Габариты встроенных проходных дверей мм ?


Размер проходных отверстий для пескоструйной обработки длинномерных заготовок.


200х200
Страна изготовления
Россия ?


Любимая наша страна.

Макс. масса очищаемой детали кг ?

Максимальный вес обрабатываемой заготовки, допустимый для загрузки в камеру

350
Макс. рабочее давление камеры бар ?

Максимальное давление, на котором способна работать пескоструйная камера.

12
Мин. рабочее давление камеры бар ?

Давление, которого будет достаточно для начала подачи абразиво-воздушной смеси. В случае с напорными емкостями- также для закрытия клапана и герметизации сосуда.

5
Производительность камеры м2/час ?

Производительность указывается номинальная для степени очистки SA 2 1/2. При очистке ровного участка поверхности.

Максимальной заявленной производительности можно добиться при подаче максимального объема воздуха и с соплом соответствующего диаметра.

15
Мин. расход воздуха камеры л/мин ?

Минимальный расход воздуха камеры при установке соответствующего сопла.

700
Макс. расход воздуха камеры л/мин ?

Максимальный объем воздуха, способный пройти через камеру при установке соответствующего сопла.

3300
Рекуперация абразива камеры ?

Система автоматического возврата абразива обратно в емкость для абразива.

Естественная ?

Естественная рекуперация – абразив возвращается в емкость под собственным весом, т.к. емкость находится под рабочим столом.

Габариты камеры мм
1255х1650х2185
Вес камеры кг
309
Габариты фильтра камеры мм
700x580x1620
Единица измерения
шт
ОТЗЫВЫ
Отзывов еще никто не оставлял
Паспорт/Инструкция
Важно

Производитель оставляет за собой право без уведомления покупателя менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.



Последние изменения уточняйте у менеджеров перед покупкой оборудования.
