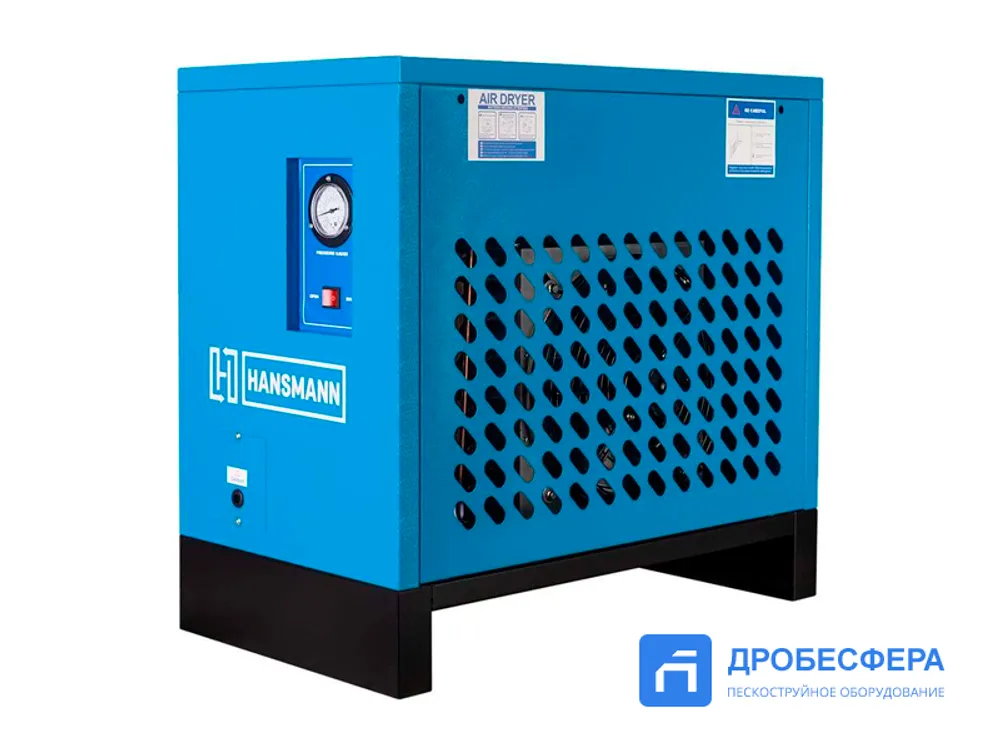

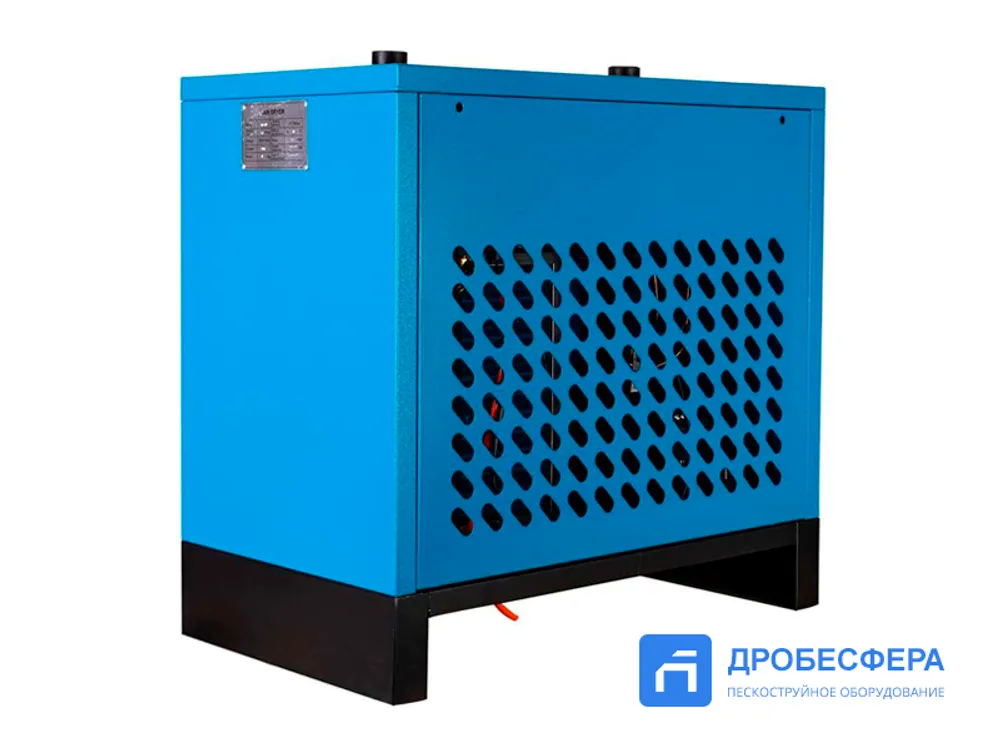

Осушитель рефрижераторного типа CD-16F, 16 бар

CD — серия осушителей сжатого воздуха (от англ. compressed air dryer). Число 16 обозначает типоразмер по производительности, буква F — модификацию исполнения.

«16 бар» — это предельное рабочее давление. Аппарат можно ставить в линии высокого давления после поршневых и винтовых компрессоров на 13–16 бар.

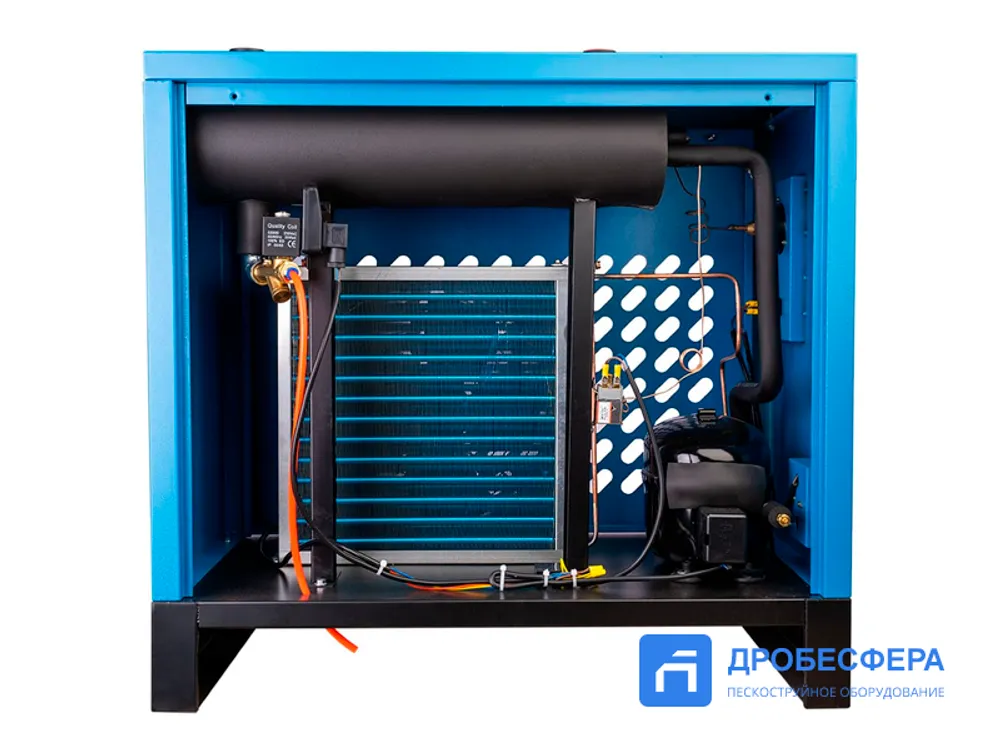

Воздух охлаждается в теплообменнике, и влага превращается в капли. Конденсат уходит через дренаж, а в сеть поступает сухой поток.

Где применяется

• абразивоструйные камеры и пескоструйные аппараты: абразив не слёживается, сопло не забивается;
• покрасочные участки: на покрытии не появляются пузыри и кратеры;
• пневмоинструмент, станки, фасовочные линии;
• лазерная резка и другие процессы, где нужно давление до 16 бар.

CD-16F есть на складах «Дробесферы». Не нужно ждать поставку с завода: отгружаем сразу и доставляем по всей России.

Правила эксплуатации

1. Монтаж: компрессор → ресивер → фильтр предварительной очистки → осушитель → фильтр тонкой очистки.
2. Помещение должно проветриваться, температура — в диапазоне из паспорта. Вокруг корпуса оставьте свободное место для обдува конденсатора.
3. Включайте осушитель за 5–10 минут до старта компрессора.

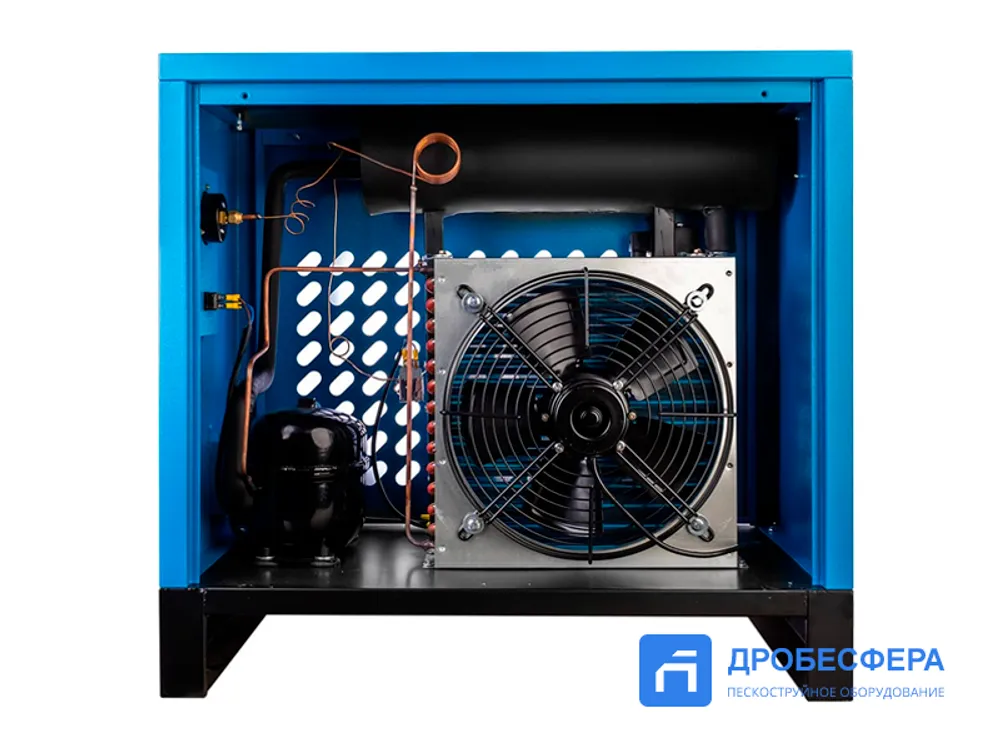

4. Раз в неделю проверяйте конденсатоотводчик. Раз в месяц очищайте конденсатор (радиатор) от пыли.
5. Не превышайте номинальный расход и температуру на входе, иначе точка росы поднимется.

Точка росы простыми словами

Это температура, при которой пар в воздухе становится водой. У рефрижераторного осушителя она около +3 °C при рабочем давлении. Если трубы теплее этой отметки, вода в магистрали не появится.

ГОСТ и ISO

Классы чистоты воздуха по частицам, влаге и маслу задаёт ГОСТ Р ИСО 8573-1-2016 (аналог ISO 8573-1:2010). Точка росы +3 °C соответствует 4-му классу по влажности. Как испытывают осушители, описывает ISO 7183. Классы загрязнённости для промышленного оборудования приведены в ГОСТ 17433-80.

Сервис

Сервисный центр «Дробесферы» выполняет пусконаладку, гарантийное и постгарантийное обслуживание. На ТО можно записаться в любое время. Инженеры проверят давление, температуру, дренаж и контур охлаждения. После проверки они дадут рекомендации, как работать без аварий.
