Компрессорные установки — одна из самых востребованных категорий оборудования, обеспечивающего выработку энергоносителя для пневмоприводных инструментов, станков и другой техники промышленного и бытового назначения. Предлагаемый на рынке ассортимент нагнетателей сжатого воздуха настолько обширный, что его изучение для выбора оптимальной модели — достаточно сложный и затратный по времени процесс.
Предлагаем краткий обзор видов компрессоров, ориентируясь на который, можно хотя бы определиться с категорией подходящей пневмостанции.
Классификация нагнетателей сжатого воздуха
Многообразие конфигураций компрессоров делится по нескольким параметрам:
-
По назначению
Промышленные: характеризуются средним и высоким объемом выработки пневморесурса низкого, повышенного, среднего или высокого давления в зависимости от назначения пневмоприводного оборудования. К промышленным станциям относятся модели, производительность которых превышает 1000 литров в минуту.

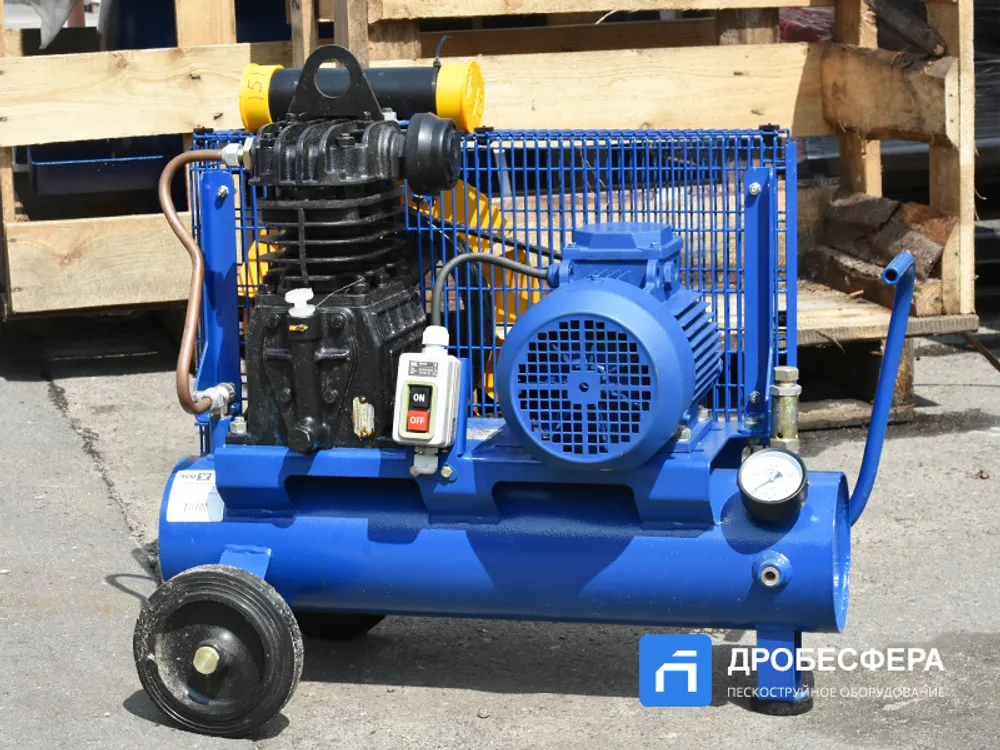

Полупромышленные: по производительности не превышают 1 кубометр в минуту. Используются в сфере шиномонтажа, автосервиса, услуг по ремонту помещений, производимому частными бригадами, в мебельных мастерских, мини-цехах и других подразделениях, а также в быту и гаражном хозяйстве. Представлены, в основном, поршневыми маслонаполненными компрессорами передвижного типа с ременным приводом от однофазного или трехфазного электродвигателя.
-
По конструкции пневмоблока
Поршневые: сжатие воздуха обеспечивает цилиндропоршневая группа благодаря возвратно-поступательному движению поршней. Производятся промышленные и бытовые модели. Пульсации при нагнетании частично сглаживаются клапанным механизмом, а для полной стабилизации используется ресивер. Используется при нестабильном потреблении сжатого воздуха с возможностью длительных перерывов в работе компрессора.

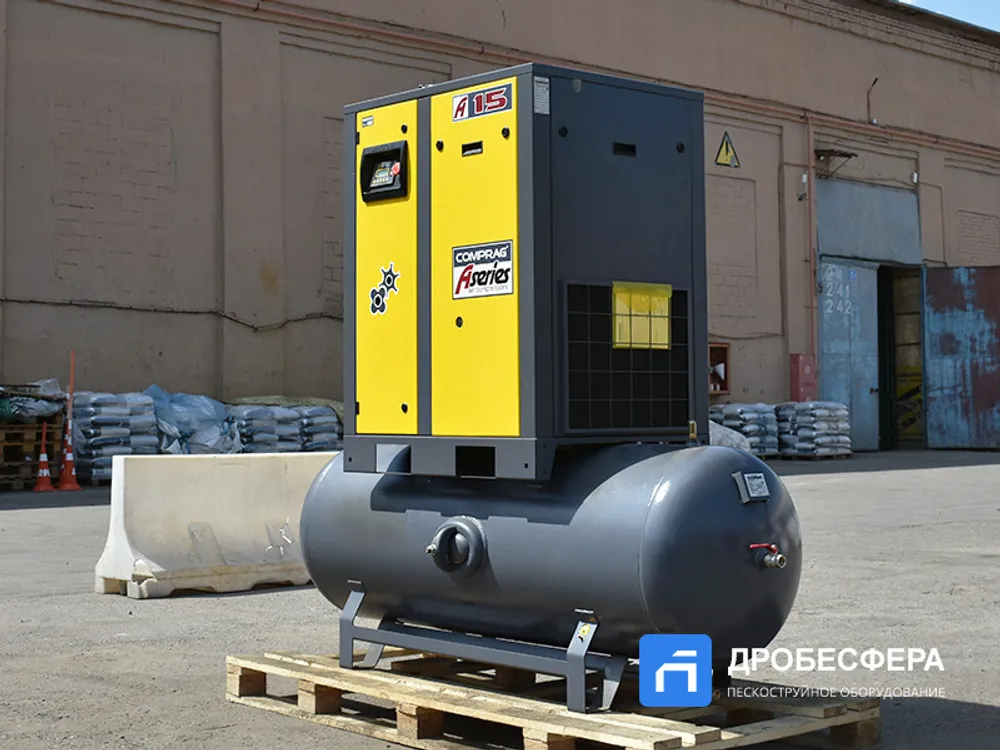

Винтовые: для сжатия воздуха предусмотрен винтовой блок, в котором функционируют ведущий и ведомый роторы (винтовая пара), вращающиеся во взаимно-встречном направлении. Используются промышленными предприятиями, в медицине и сфере услуг. Обеспечивают стабильный поток энергоносителя, работая непрерывно. Не создают ярко выраженных пульсаций, что позволяет обойтись без ресивера, облегчив конструкцию агрегата.
Спиральные: пневмоблок имеет два спиральных элемента, которые вращаются один в другом. Не требуют смазки, пневмоблок расположен на валу двигателя, что обеспечивает высокий КПД. Используются в сфере здравоохранения, фармацевтике, лабораторных исследованиях.
Шестеренчатые: отчасти напоминают винтовые, но вместо винтовой пары имеют шестерни с прямым зубом. Обеспечивают стабильный поток воздуха без примесей. Используются в пневмосистемах транспортировки сыпучих продуктов в сфере сельского хозяйства и пищевой промышленности
Мембранные: исключается присутствие в сжатом воздухе посторонних примесей. Применяются в сферах, где крайне важно сохранить химический состав перекачиваемого вещества (гелия, азота, водорода), применяются при обеспечении функционирования экспериментальных и лабораторных установок при необходимости высокого качества пневмопотока.
Роторно-пластинчатые: в неподвижном статоре вращается ротор с пазами, в которых в соответствии с воздействием центробежной силы движутся пластины. Благодаря смещению оси ротора по отношению к оси статора, при вращении воздух, удерживаемый поверхностями соседних пластин, переходит из большей полости в меньшую, что и приводит к сжатию. Могут быть горизонтальными или вертикальными. Воздух и масло охлаждаются в двухконтурном радиаторе.
Жидкостно-кольцевые: схожи с предыдущим типом компрессорных блоков, разница только в том, что ротор с лопастями вращается в заполненном технической жидкостью пространстве. Обычно, водокольцевые, не требуют смазки, а техническая жидкость выполняет функцию уплотнителя. Несмотря на низкий КПД, установки востребованы на предприятиях химической и нефтехимической промышленности.
-
По типу двигателя и привода
Станции с электродвигателями и двигателями внутреннего сгорания (дизельными или бензиновыми). Компрессоры с ДВС обычно используются в удаленных от централизованного электроснабжения локациях, в работе МЧС, геологоразведке и прочих сферах, где важна возможность буксировки или перемещения в пределах рабочей площадки.
-
По мобильности
Стационарные компрессоры и передвижные.
