В зависимости от того, какую конфигурацию имеет нагнетатель, базовую или расширенную, в технических характеристиках помимо производительности установки указывается объем ресивера, если он имеется в схеме сборки агрегата. На предприятиях и в мастерских, где используется компрессор базовой комплектации, часто устанавливают воздухосборник (другое название ресивера) в качестве отдельной единицы пневмосистемы.
Что такое ресивер и для чего его используют?

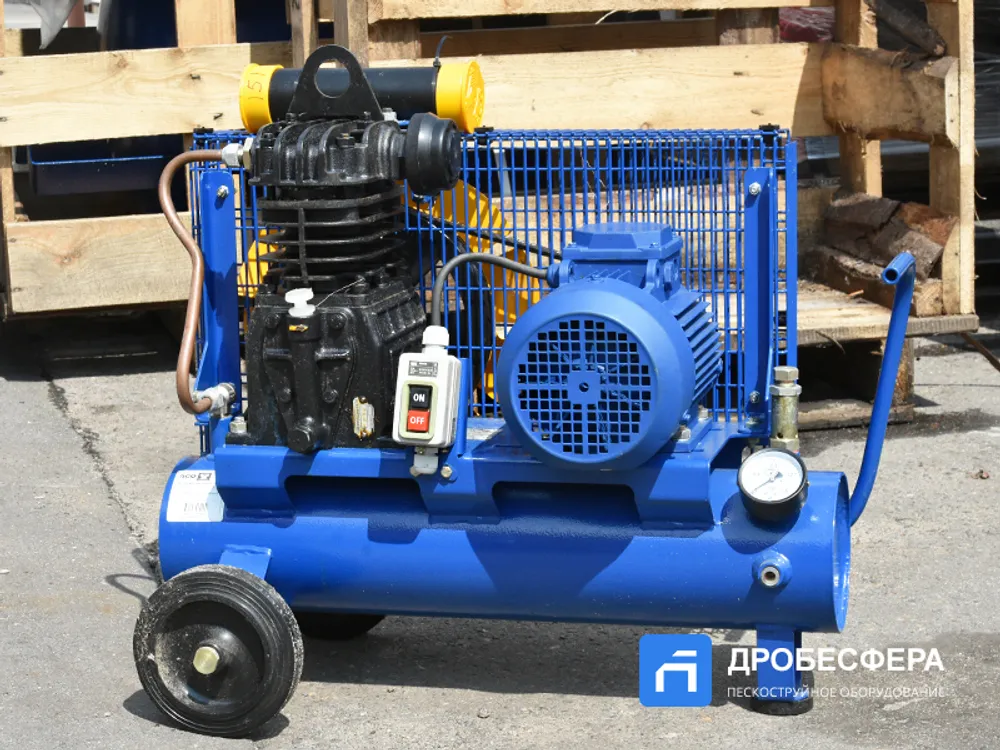

Воздухосборник представляет собой металлический бак, защищенный от коррозии порошковым покрытием, слоем цинка или изготовленный из нержавеющей стали. Учитывая физические свойства воздуха, разработчики компрессорной техники оснастили ресивер краном для слива конденсата, а также предусмотрели предохранительный клапан и подключение манометра для обеспечения безопасности эксплуатации устройства.
Производители предлагают ресиверы двух типов:
-

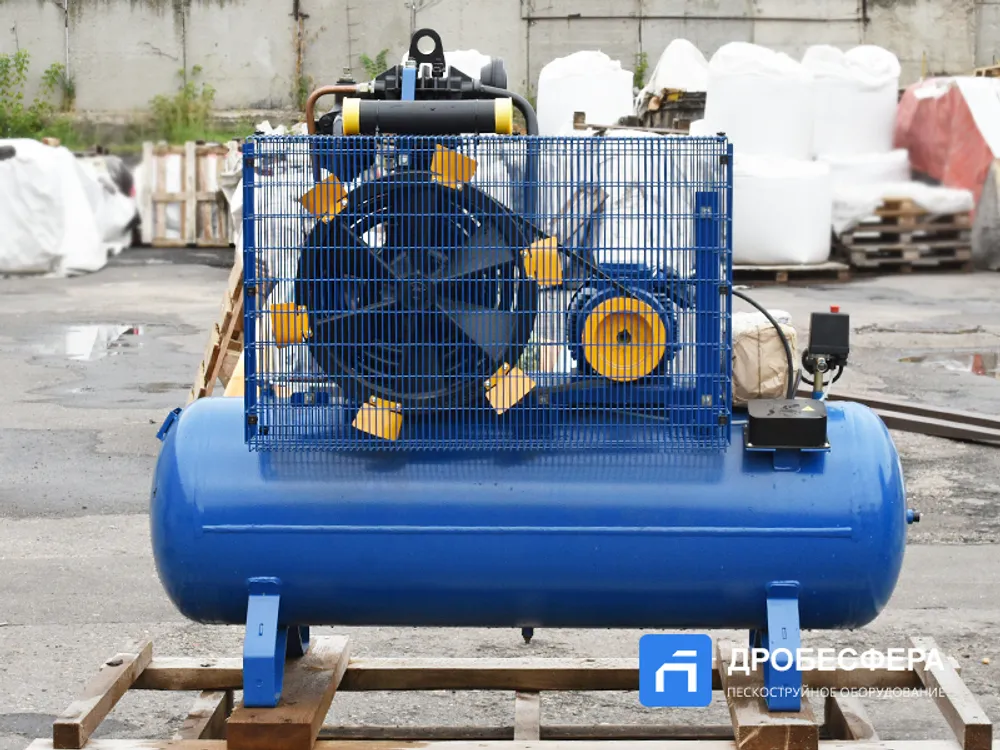

горизонтальные: распространенный тип при оснащении поршневых и винтовых нагнетателей, горизонтальные ресиверы часто имеют станину для установки компонентов пневмосистемы (компрессор/осушитель/фильтры)
-
вертикальные: востребованы при необходимости создания компактной конструкции компрессора, а также в случаях, если в помещении с пневмосистемой нужно установить бак значительного объема с минимальным ущербом для производственной площади.
Прямое назначение ресивера — накапливание и хранение сжатого воздуха с целью обеспечения подачи этого ресурса потребителю в стабильном состоянии. Воздухосборник обязателен для поршневых пневмостанций, так как в баке гасятся пульсации, обусловленные возвратно-поступательным движением поршней при выработке сжатого воздуха.
Поступая в бак, горячий пневморесурс резко расширяется, его температура падает. При этом водяной пар, растворенный в воздушном потоке, конденсируется и собирается на дне сосуда. Это приводит к частичному осушению энергоносителя. Конденсат удаляется через сливное отверстие вручную или автоматически, если имеется устройство типа конденсатоотводчика.
К преимуществам наличия воздухосборника в пневмосистеме относится возможность использования пневморесурса при выключенном нагнетателе, а также снижение нагрузки на двигатель компрессора благодаря плавному пуску.
Оптимальный объем ресивера
Если бак используется при сборке компрессора, его достаточный объем рассчитывается разработчиками агрегата. Обычно он составляет до трети от минутной производительности нагнетателя.
В случаях, когда ресивер подбирается в качестве отдельной единицы, учитывается производительность компрессора и потребление пневмоэнергии при одновременном подключении всех точек, на которые подается энергоноситель или максимально возможное потребление с учетом периодичности включения пневмооборудования, подключенного к пневмомагистрали или ресиверу.
Чтобы не ошибиться с подбором устройства, лучше обращаться к компетентным специалистам. Они используют формулы, которые берут в учет различные факторы, влияющие на характеристики сжатого воздуха и способные привести к отклонениям от значения, полученного использованием усредненных подсчетов.
Производительность компрессора
Этот параметр относится к основным характеристикам станции и показывает, какое количество или объем сжатого воздуха нагнетается в единицу времени. Может указываться в литрах или кубометрах в минуту или час (л/мин, м3/час).
Производительность нагнетателя подбирается в соответствии с максимально возможным потреблением энергоносителя на предприятии или в подразделении. Недостаточный объем выработки исключает возможность одновременной работы пневмоинструментов, суммарное потребление которых превышает производительность компрессора.
Рабочее давление
Еще один параметр, на который покупатель ориентируется при подборе агрегата для предприятия, СТО, другого подразделения, — рабочее давление компрессора. Показатель в технических характеристиках указывает величину рабочего давления на выходе из нагнетателя. Для поддержания требуемого уровня компрессии необходимо учитывать количество подключенного инструмента, объем отбираемого ресурса, протяженность магистрального трубопровода, его диаметр и другие факторы.
Также берите в расчет, что настройки компрессора предусматривают не только рабочее, но и допустимое минимальное давление, при котором агрегат, находящийся в состоянии покоя, возобновляет выработку сжатого воздуха.
Если компрессор подает в систему пневморесурс более высокого давления, чем требуют пневмоинструменты, регулировку по давлению выполняют редукторы, которыми обычно оснащают любое пневмоприводное устройство, устанавливая на отводах пневмолинии.
