Преимущества компрессора с винтовым блоком

Винтовые компрессоры отвоевывают сферу за сферой у поршневых пневмостанций. Что обусловливает «победное» шествие винтовых компрессоров?

Сначала сравним винтовые и поршневые компрессоры. Это позволит составить мнение о тех отличиях, которые свидетельствуют в пользу станций винтового типа.

Конструкция

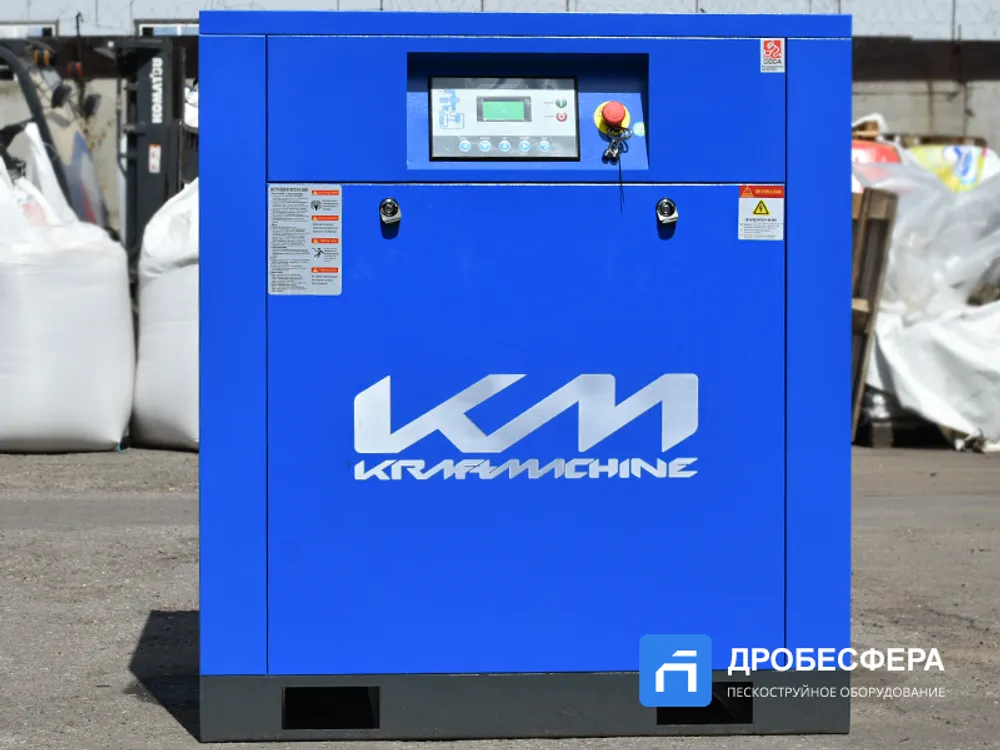

Винтовой: обычно это компактный металлический шкаф, внутри которого смонтированы все функциональные узлы и компоненты, включая двигатель с ременным, редукторным, муфтовым или непосредственным прямым приводом, винтовой блок, сепаратор, радиатор для охлаждения сжатого воздуха, вентилятор, а также рефрижераторный осушитель и магистральные фильтры в моделях расширенной комплектации.

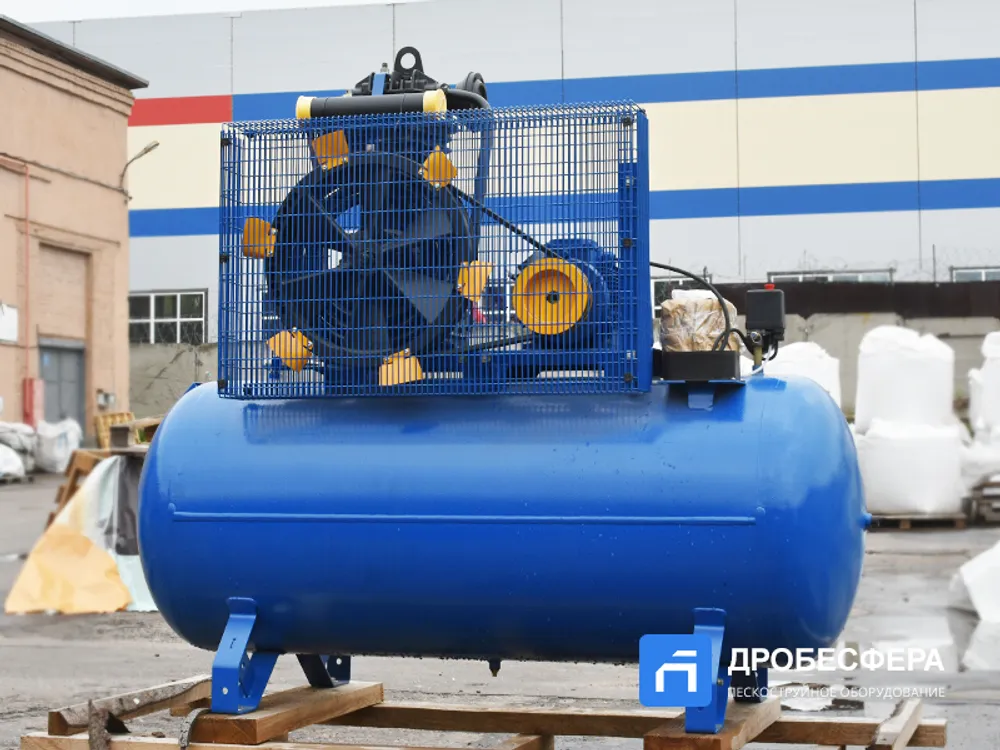

Поршневой: как правило, монтируется на ресивере, на монтажной плите которого устанавливается компрессорная головка, сопряженная посредством прямого или ременного привода с двигателем. При расширенной комплектации может устанавливаться рефрижераторный осушитель (обычно, в схеме сборки высокопроизводительных агрегатов).

Блок сжатия воздуха

Винтовой: компактный механический узел, в котором на подшипники установлены ведущий и ведомый роторы с асимметричным профилем. Предусмотрен автоматический впрыск масляной взвеси. Винтовой блок функционирует, получая вращающий момент от вала двигателя благодаря приводному механизму (прямой или ременный привод). Один такой блок осуществляет сжатие в одноступенчатом режиме. При необходимости высокого давления используют двухступенчатые или многоступенчатые винтовые блоки, компрессионные камеры которых отделены друг от друга промежуточными камерами для охлаждения пневмопотока.

Поршневой: поршневая компрессорная головка (одно/двух/трехцилиндровая) сопряжена с валом мотора. Коленвалу головки, установленному на подшипниках в картере, сообщается крутящий момент. Сжатие воздуха осуществляется цилиндропоршневой группой. Поршни приводятся в действие благодаря сопряжению с коленвалом посредством кривошипно-шатунного механизма. Цилиндр имеет всасывающий и нагнетательный клапан. Перед подачей атмосферного воздуха в цилиндр поток очищается фильтром. При достижении нужной степени сжатия открывается нагнетательный клапан.

При необходимости многоступенчатого сжатия для достижения повышенного давления, на компрессорной головке устанавливаются цилиндры низкого и высокого давления. Цилиндры низкого и высокого давления соединены попарно холодильными трубками, в которых происходит охлаждение воздуха перед последующей ступенью сжатия.

Принцип действия

Винтовой: после фильтрации всасываемый воздух сжимается благодаря встречному движению двух роторов. При достижении нужной степени компрессии открывается клапан минимального давления для выхода энергоносителя на следующий этап — сепарацию.

При сжатии выделяется значительный объем тепловой энергии. Избежать перегрева узла позволяет автоматический впрыск масла, которое насыщает воздух и в момент сжатия отбирает часть тепла. При многократной сепарации воздух эффективно очищается от масляной взвеси.

Далее разделенные потоки охлаждаются, фильтруются. Масло отправляется в маслобак, а воздух может подаваться в группу подготовки воздуха или напрямую на потребляющую точку.

Во избежание перегрева поршневого блока компрессор не должен работать в непрерывном режиме дольше 15-20 минут. Далее следует остывание в течение 40-45 минут (зависит от температуры окружающего пространства).

Преимущества:

Винтовой компрессор может работать в непрерывном режиме несколько недель. При этом не требует постоянного внимания оператора, так как оснащается автоматическим блоком управления с программируемыми режимами работы.
Поршневой нагнетатель работать непрерывно может в течении нескольких минут, а затем требует технического перерыва для охлаждения.
Нагнетание сжатого воздуха винтовым блоком не приводит к появлению пульсаций. В поршневом это явление закономерно и обусловлено возвратно-поступательным движением поршней.
При эксплуатации поршневого компрессора наличие ресивера обязательно, так как он стабилизирует воздух по давлению, сглаживает пульсации. Для винтового этот компонент не обязателен.
Комплектация многих моделей винтовых компрессоров обеспечивает выработку пневморесурса высокого качества, что позволяет использовать их в технологических линиях предприятий пищевой, фармацевтической, химической промышленности, а также при питании высокотехнологичных пневмоприводных устройств в медицине, электротехнике, в производстве электроники и других направлениях.

И еще одно преимущество — компактные размеры винтовых агрегатов высокой мощности и значительной производительности.
