Помимо самого компрессора в качестве источника сжатого воздуха во многих пневмосистемах предусмотрено наличие ресивера. Это полый сосуд, который заполняется сжатым воздухом с целью его накопления и хранения до момента потребления. Объем ресивера обычно равен третьей части производительности компрессора, который является источником энергоносителя в пневмосистеме.
Ресивер обязателен при использовании поршневого компрессора, так как в сосуде воздух стабилизируется по давлению, что исключает пульсацию энергоносителя при подаче на потребляющую точку.
Еще один фактор желательного присутствия воздухосборника в системе подачи сжатого воздуха — его позитивный побочный эффект, позволяющий повысить качественные параметры энергоносителя. попадая в ресивер, воздух расширяется, его температурный показатель резко падает, а водяной пар, содержащийся в воздушном потоке, при перепаде температур конденсируется. Результат — частичное осушение пневморесурса.
Также наличие ресивера снижает нагрузку на двигатель, сокращая количество циклов перепусков при непродолжительном повышении объема потребления сжатого воздуха.
Устройство и функционал ресивера
Бак изготавливается путем соединения методом электродуговой сварки металлической трубы с торцевыми заглушающими компонентами, вместе формирующих единую конструкцию. Сварной шов выдерживает высокое давление.
Емкость может изготавливаться из легированной или нержавеющей листовой стали. Конструкция из легированной стали покрывается порошковой краской или холодным цинком во избежание коррозии при эксплуатации в средах с повышенной влажностью.
Конструкция ресивера состоит из:
-
самого сосуда со сливным отверстием и пробкой или сливным краном;
-
манометра;
-
предохранительного клапана;
-
соединительного штуцера или фланцев.
Для обеспечения работы пневмоприводных инструментов ресивер поддерживает давление в пневмосистеме, набирая и сохраняя энергоноситель. Если давление превышает допустимый показатель, срабатывает предохранительный клапан.
Функция частичного осушения пневморесурса не требует дополнительных устройств. Конденсат отводится вручную или автоматическим путем, если это предусмотрено конфигурацией воздухосборника.
Типы исполнения воздухосборника
В каталогах производителей ресивер может быть в стационарном или передвижном исполнении.

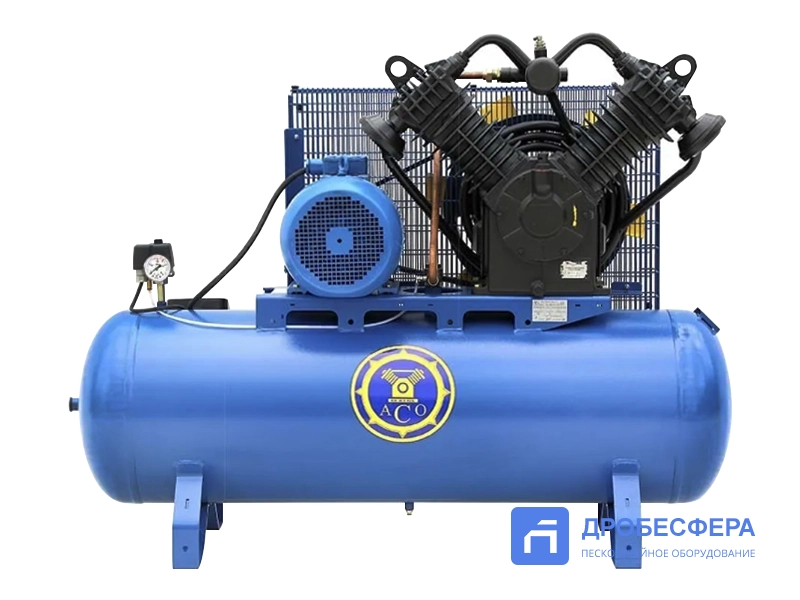

Стационарный тип воздухосборника используется при оснащении компрессоров, а также для комплектации группы подготовки воздуха или как отдельная единица пневмосистемы. Представляет собой сосуд на трех-четырех металлических опорах. Может быть горизонтальным и вертикальным.

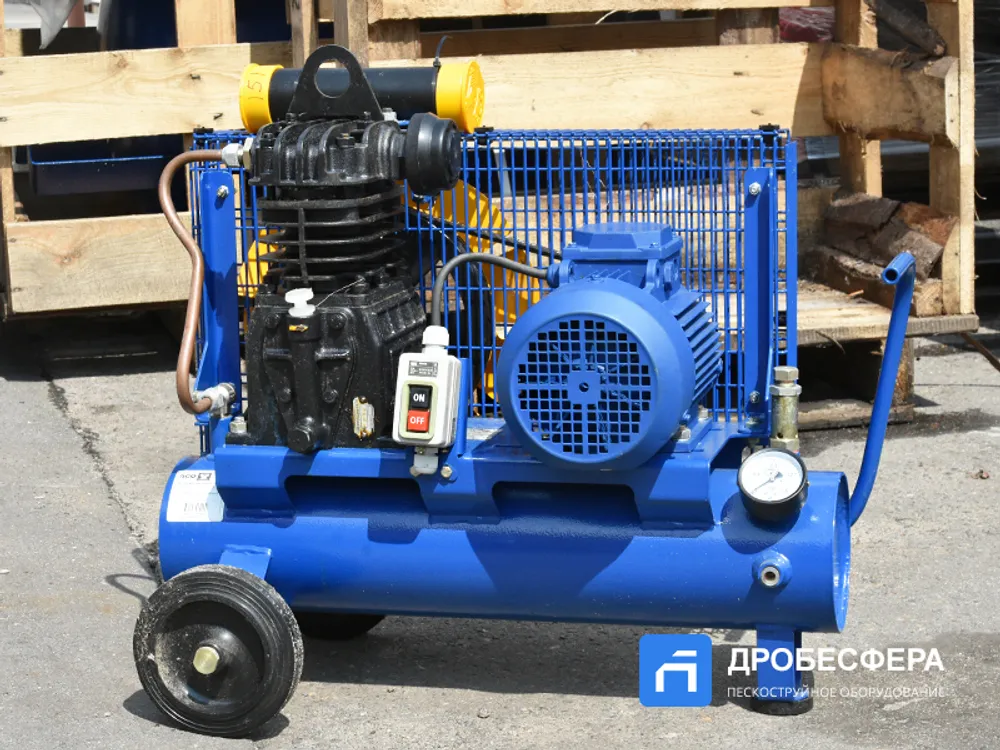

Передвижной тип комплектуется колесами и транспортировочной ручкой. Используется при комплектации мобильных поршневых и винтовых пневмостанций. Используются только горизонтальные конструкции.
Ресивер в схеме сборки поршневого компрессора
Поскольку в поршневом компрессоре выработка пневморесурса осуществляется цилиндропоршневой группой, что приводит к цикличности нагнетания энергоносителя, поток воздуха характеризуется наличием пульсаций. Их гашение и стабилизация давления возлагаются на ресивер.
Поршневая компрессорная головка монтируется на плите передвижного или стационарного ресивера вместе с двигателем. При необходимости повышенного объема нагнетания на воздухосборник устанавливается тандем из двух пар головок с приводными компонентами.
Ресивер в схеме сборки винтового компрессора
Функциональность винтового нагнетателя не приводит к появлению пульсаций, однако по качеству энергоносителя агрегаты с ресивером более востребованы в промышленной сфере. На ресивере устанавливается компрессорный блок в базовом исполнении, а также может использоваться рефрижераторный осушитель и магистральные фильтры. В результате получается чистый энергоноситель с низкой влажностью.
Ресивер в группе подготовки воздуха и пневмосистеме
Если в конструкции пневмосистемы используется компрессор без ресивера, а на предприятии возможно подключение дополнительных единиц потребляющего пневмооборудования или периодическое одномоментное повышение мощности пневмоинструментов, ресивер обеспечивает дополнительный объем пневмоэнергии.
В группе подготовки воздуха ресивер играет роль промежуточного звена, когда необходима стабилизация воздуха по давлению перед подачей на аппараты, повышающие качественные характеристики пневмоэнергии. Емкость устанавливают в качестве отдельного компонента. Обычно используют вертикальные конструкции ресиверов.
