Нам часто поступают обращения с просьбой продать пескоструйный аппарат. Но, когда менеджер задаёт стандартный вопрос «Какими рукавами нужно укомплектовать пескоструйную установку?», клиенты нередко не находят на него ответа.



Разумеется, наши специалисты смогут четко определить потребность клиента и всё-таки подобрать необходимые рукава, сопла и прочие комплектующие. Но, хотелось бы провести мини ликбез на данную тему.



Какие параметры есть у рукава?

  • Предназначение: пескоструйный/воздушный
  • Диаметр
  • Длина.



По предназначению, думаю, ни у кого вопросов быть не может: воздушный рукав предназначен для транспортировки воздуха, пескоструйный – для абразиво-воздушной смеси.



Понимаю, что разбираться с формулой - не самое интересное занятие при определении нужного диаметра рукава.

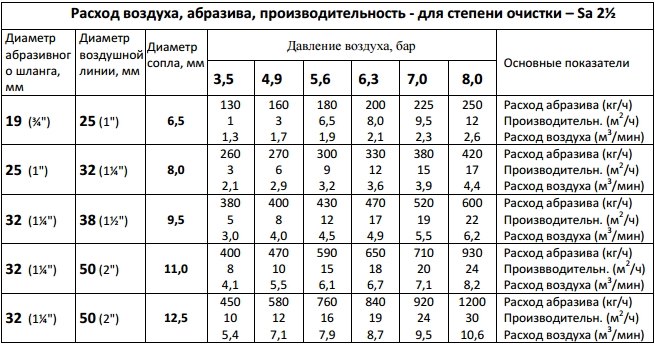

Поэтому добавляю примерную таблицу зависимости диаметра рукава от диаметра сопла.
Обращаю внимание, что диаметры рукавов приведены с запасом и из расчета длины не менее 40 метров.



Расход воздуха (1).jpg



Диаметр рукава. В расчет всегда берется внутренний диаметр рукава и в характеристиках внутренний диаметр обязательно присутствует: например рукав 32х48 расшифровывается как внутренний диаметр – 32 мм и наружный – 48 мм; обозначение 25х7 – внутренний диаметр 25 мм, а толщина стенки – 7 мм.



С длиной тоже всё более-менее ясно: чем длиннее рукав, тем дальше от аппарата может находиться пескоструйщик. Но есть нюанс: пропускная способность рукава обратно пропорциональна его длине. Но прямо пропорциональна диаметру.



Итак, переходим непосредственно к параметрам подбора рукавов. Диаметр рукава вместе с его длиной влияют на пропускную способность. Т.е. определяет какой объем воздуха при требуемом давлении пройдёт через заданный отрезок рукава без потерь.



Для порядку стоит привести формулу:






где

di - внутренний диаметр трубопровода [м],

V´ - объемный расход сжатого воздуха [м³/с],

L - длина трубопровода с поправками на фитинги [м],

Δp - допустимое падение давления [бар], pmax - верхнее давление компрессора [бар].



Если применить вышеуказанную формулу на реальный пример, то подучится следующее.

Дано:

1. Производительность компрессора 5000 л/мин

2. давление 8 бар.

3. Расстояние от источника воздуха до пескоструйного аппарата - 20 метров.



Переведя вводные данные в необходимые единицы и подставив их в формулы, а также заложив допустимое падение давления 0,5 бар, мы получим следующий результат: Для того, чтобы 5000 литров в минуту добрались с минимальными потерями от компрессора до аппарата, расположенного на удалении 20 метров, потребуется рукав внутренним диаметром 24 мм.



А значит, мы можем смело приобретать рукав с внутренним диаметром 25 мм. Если мы пойдём чуть дальше и изменим вводные данные, увеличив расстояние до 40 метров, то формула даст нам результат 27,6 мм. Т.е. при таком удалении аппарата от компрессора, нам нужен будет рукав с внутренним диаметром 32 мм.



По такому же принципу высчитывается и диаметр пескоструйного рукава, при условии, что сопло удалено от аппарата в горизонтальной плоскости. Также по вышеприведенной формуле можно рассчитать расход воздуха пескоструйным соплом. Если вы не хотите заниматься утомительными расчетами, доверьтесь профессионалам.



Специалисты компании Дробесфера подберут вам необходимые рукава, фитинги, сопла и прочие комплектующие. Вам останется только соединить их между собой. А если вы и этого делать не желаете, у нас есть сервисный отдел, который может смонтировать все оборудование непосредственно на объекте.
