Назначение осушителя воздуха — отбор капель и паров влаги из сжатого воздуха. Благодаря наличию такого аппарата в группе подготовки воздуха можно обойтись использованием в качестве источника сжатого воздуха компрессоров в базовой комплектации. Это обойдется дешевле и позволит вписаться в бюджет при первоначальных инвестициях в бизнес.
Использование осушителя воздуха повышает качественные параметры энергоносителя, позволяя использовать сжатый воздух в медицине, а также пищевой, химической, фармацевтической, нефтегазовой, косметической и других отраслях промышленности.
Цель установки осушителя
Поскольку атмосферный воздух содержит влагу изначально, то при выработке сжатого воздуха концентрация влаги в одном кубометре увеличивается многократно (зависит от требуемого давления энергоносителя).
Вырабатывая до 6 кубометров в минуту рабочим давлением 7 бар из атмосферного воздуха температурой 20 °C и влажностью 80%, компрессор пополнит пневмомагистраль за час водой в количестве 5 литров.
Содержание влаги в энергоносителе может привести к обледенению пневмомагистрали зимой, а в теплый сезон станет причиной преждевременного выхода из строя металлических узлов пневмоприводного оборудования, непосредственно контактирующих со сжатым воздухом.
Если использовать неосушенный воздух в пескоструйной обработке, присутствие влаги в нем снизит агрессивность абразивных частиц, приведет к их слеживанию, комкованию, забиванию дозатора и сопла.
Чем выше влажность атмосферного воздуха, тем больше воды в пневмомагистрали.
Исключить негативные последствия воздействия влаги позволяет установка в систему подготовки воздуха осушителя соответствующей производительностью или пропускной способностью. Особенно востребованы осушители воздуха в прибрежных районах или в локациях с высоким уровнем выпадения атмосферных осадков, включая частые туманы.
Виды осушителей, особенности, принцип действия
В продаже представлены осушители трех типов:
-
рефрижераторные;
-
адсорбционные;
-
мембранные.
Они отличаются как по конструкции, так и по принципу действия.

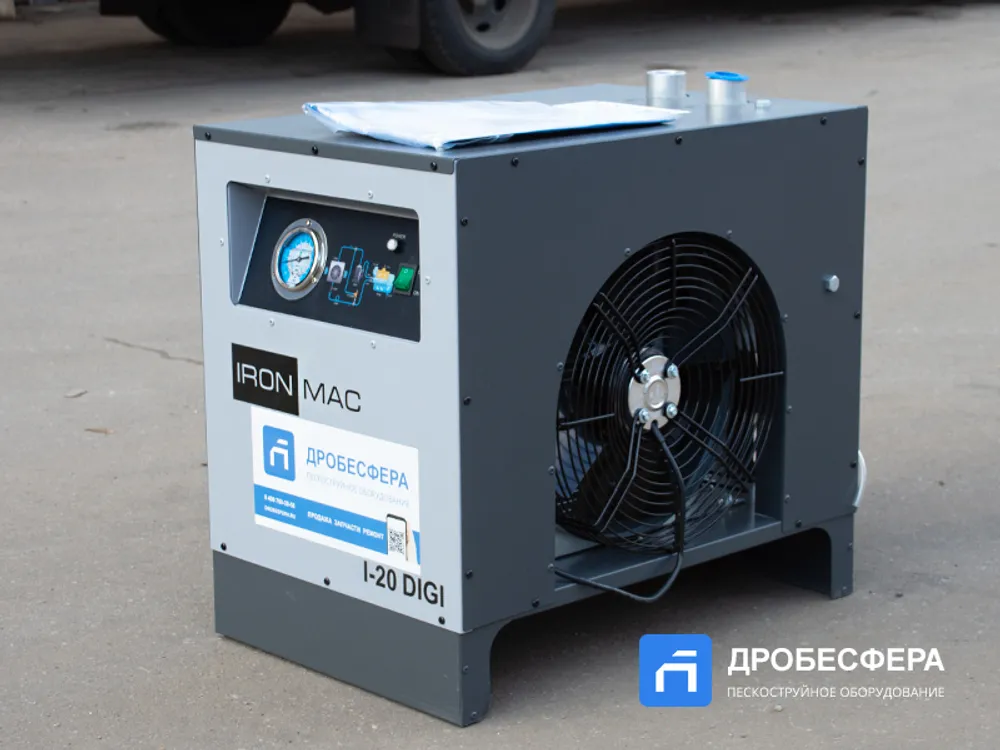

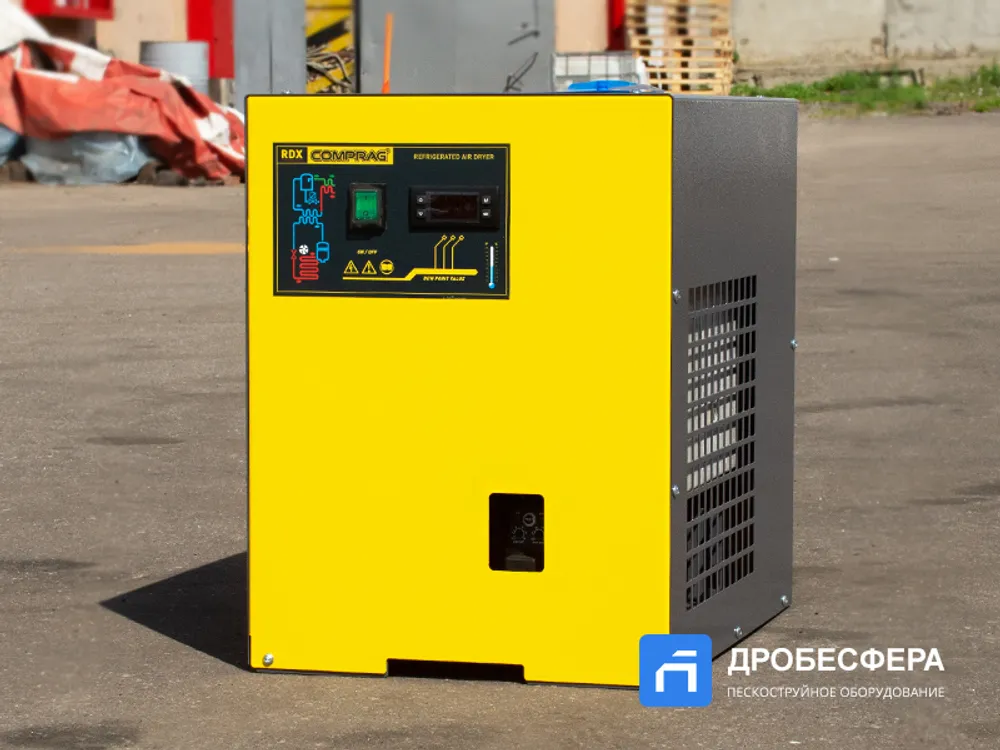

Рефрижераторные осушители
Представляют собой агрегаты, которые могут использоваться в группе подготовки воздуха как отдельные устройства, а также могут входить в состав расширенной конфигурации компрессора. Конструкция в металлическом корпусе похожа на холодильный агрегат, в котором в отдельных контурах циркулирует хладагент и сжатый воздух.
Благодаря хладагенту поддерживается температура точки росы (+2…+7 °C).
В осушитель поступает горячий воздух, из которого при резком остывании конденсируется влага. Часть конденсата стекает под действием силы тяжести, другая часть удаляется из воздуха при прохождении через влагоотделитель. Обычно, собирающаяся влага автоматически удаляется конденсатоотводчиком.
Обеспечивается удаление до 95% влаги. Аппарат используется в большинстве отраслей промышленности и при сборке компрессоров расширенной комплектации.
Подбирая рефрижераторный осушитель, обращайте внимание на требуемые параметры температуры и давления сжатого воздуха на входе, а также температуры окружающей среды или помещения, где установлен аппарат.
Адсорбционный осушитель
Этот аппарат может применяться как компонент группы подготовки воздуха. Представляет собой установку из двух ресиверов, закрепленных на устойчивой раме и заполненных адсорбентом. В одном ресивере происходит осушение воздуха, в другом — регенерация адсорбента, которая может быть холодной и горячей (с подогревом ТЭНом). Благодаря автоматическому переключению режимов работы, осушитель может работать без постоянного надзора оператора.
Точка росы зависит от наполнителя ресивера и достигает -20…-70 °C. Осушитель удаляет до 99,9% влаги. Оборудование применяется в медицине, пищевой и химической промышленности.
Потребуется установка магистральных воздушных фильтров до осушителя и после него.
При выборе модели необходимо учитывать расход сжатого воздуха на регенерацию адсорбента, который может достигать 7–25%.
Мембранный осушитель
Современная разработка, которая была создана с использованием специальной мембраны, которая состоит из микроскопических капиллярных трубочек. Через нее проходят только молекулы воздуха, другие составляющие потока остаются на поверхности и удаляются.
Удаляет влагу без понижения температуры. Не требует подключения к электросети, может применяться в опасных/агрессивных средах, компактны, быстро монтируются, приводят к незначительному падению давления очищаемой воздушной среды.
К недостаткам относится малая пропускная способность и недопустимость сильного загрязнения осушаемой среды.
Преимущества встроенного осушителя
При необходимости осушения воздуха в условиях малогабаритной мастерской выбор всегда смещается в сторону компактного оборудования. Максимально востребованными в этом случае остаются осушители холодильного (рефрижераторного) типа.
Встроенный аппарат уже подобран в соответствии с параметрами компрессора и особенностями среды, в которой он может функционировать.
